Patch Panel 24 Port Panduit

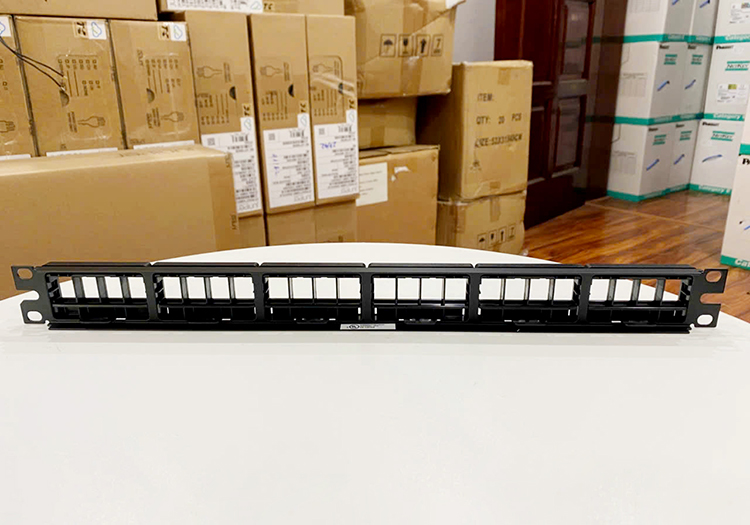

Patch Panel 24 Ports Panduit NetKey NKFPL24 Cat6, Cat6A

Khi số lượng thiết bị đầu cuối ngày càng tăng cao, việc quản lý hệ thống dây cáp một cách khoa học, gọn gàng và đảm bảo băng thông không bị suy hao trở thành thách thức lớn đối với các kỹ sư hệ thống.

Để giải quyết triệt để bài toán này, hãng Panduit, thương hiệu hàng đầu thế giới của Mỹ về giải pháp hạ tầng điện và mạng công nghiệp đã nghiên cứu và phát hành dòng sản phẩm Patch Panel 24 Ports Panduit NetKey NKFPL24. Đây là thiết bị trung chuyển cao cấp, đóng vai trò cầu nối cơ học và kỹ thuật giữa các thiết bị chuyển mạch (Switch) và các nút mạng (Data Outlet) tại bàn làm việc.

Dòng sản phẩm Patch Panel Panduit NetKey nói chung và mã thanh quản lý cáp rỗng NKFPL24 nói riêng được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe nhất của trung tâm dữ liệu (Data Center) lẫn phòng server doanh nghiệp lớn.

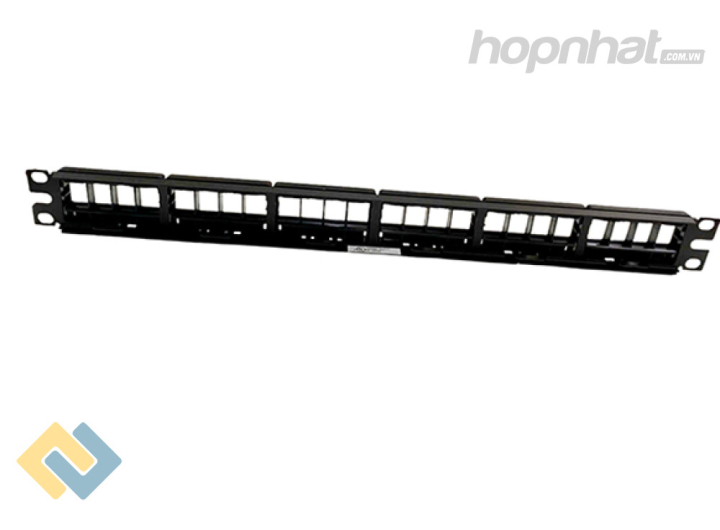

Thanh đấu nối Patch Panel rỗng 24 cổng này sở hữu kích thước chuẩn 1U (1 Unit = 1.75 inch hay 44.45 mm), tương thích hoàn hảo với mọi loại tủ rack 19 inch tiêu chuẩn quốc tế. Với cấu trúc dạng rỗng (unloaded) linh hoạt, thiết bị cho phép các kỹ sư dễ dàng tích hợp nhân mạng (Keystone Jack) Cat6 của từng dự án cụ thể, từ đó tối ưu hóa chi phí đầu tư ban đầu mà vẫn đảm bảo khả năng nâng cấp mở rộng vượt trội trong tương lai.

Phân tích thông số kỹ thuật chi tiết của Patch Panel 24 Port Panduit NKFPL24

Để giúp các chuyên gia công nghệ thông tin và kỹ sư hạ tầng có cái nhìn sâu sắc nhất, bảng thông số kỹ thuật dưới đây phản ánh chính xác các đặc tính vật lý và cơ học của thanh Patch Panel 24 Ports Panduit NetKey NKFPL24 được công bố chính thức bởi nhà sản xuất:

Tham khảo nhiều mẫu Patch Panel khác tại: https://hopnhat.com.vn/san-pham/Patch-panel.html

Những đặc điểm nổi bật của Patch Panel 24 Ports Panduit NetKey NKFPL24

Sự khác biệt làm nên danh tiếng của Panduit so với các thương hiệu phổ thông trên thị trường nằm ở triết lý thiết kế tối ưu hóa cho người thi công và vận hành. Khi trực tiếp trên tay thanh Patch Panel 24 Ports Panduit NetKey NKFPL24, điểm ấn tượng đầu tiên chính là kết cấu khung thép cán nguội vô cùng dày dặn và chắc chắn.

Lớp vỏ thép này được phủ một lớp sơn tĩnh điện màu đen mờ siêu bền, không chỉ mang lại vẻ ngoài thẩm mỹ sang trọng, chuyên nghiệp mà còn có khả năng chống oxy hóa, chống trầy xước và triệt tiêu hoàn toàn hiện tượng tĩnh điện gây ảnh hưởng đến tín hiệu số truyền dẫn bên trong dòng cáp mạng.

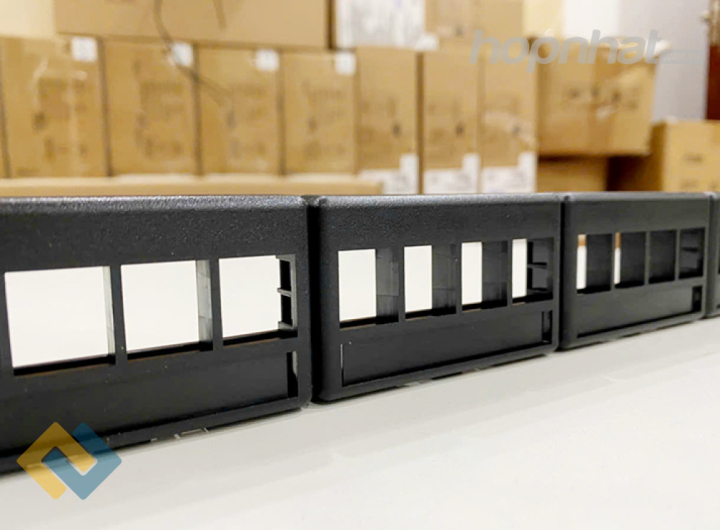

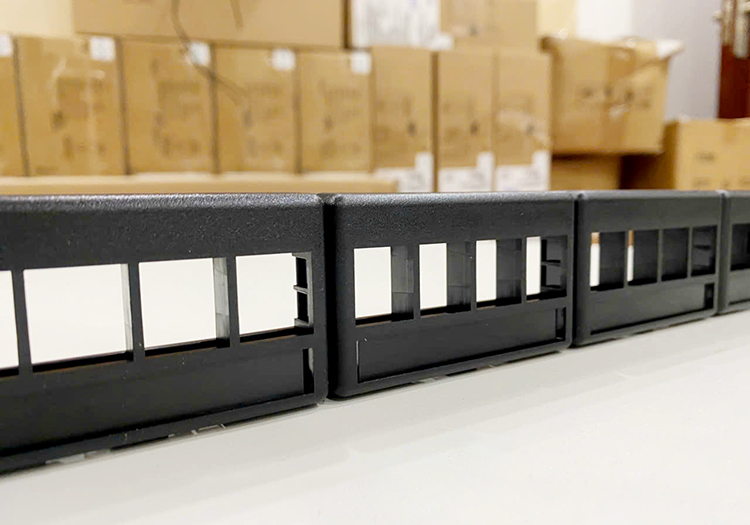

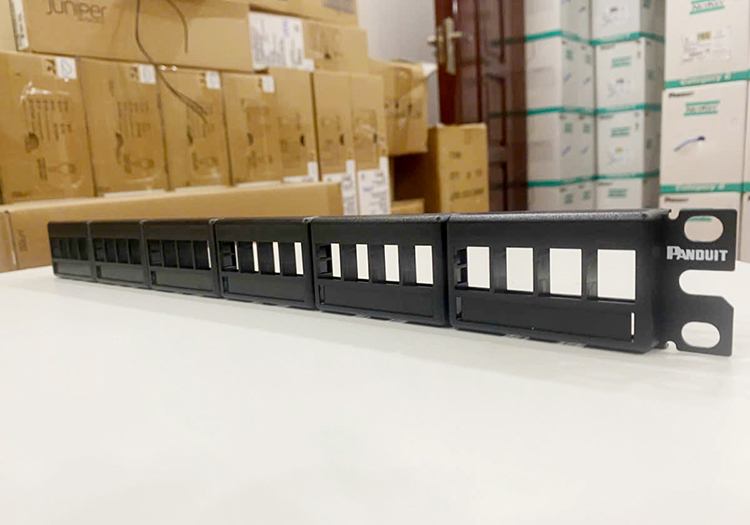

Mặt trước của thanh NKFPL24 được phân chia một cách khoa học thành 4 khối module nhựa ABS tách biệt, mỗi khối chịu trách nhiệm quản lý 6 cổng cắm keystone jack. Thiết kế phân cụm thông minh này giúp giảm thiểu áp lực co kéo cáp tập trung, đồng thời giúp việc phân bổ các dải địa chỉ IP hoặc phân chia các phòng ban (VLAN) trở nên trực quan hơn rất nhiều.

Đặc biệt, ngay phía trên các cổng mạng là dải khoảng trống dán nhãn tích hợp sẵn khung bảo vệ trong suốt. Tiện ích này cho phép các kỹ sư dán nhãn định danh chính xác từng nút mạng theo sơ đồ hệ thống, tiết kiệm đến 80% thời gian dò lỗi hoặc bảo trì khi hệ thống mạng gặp sự cố đột xuất.

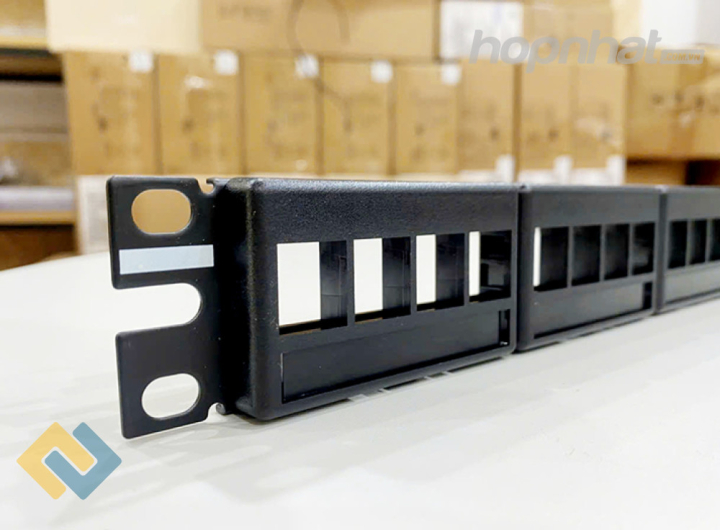

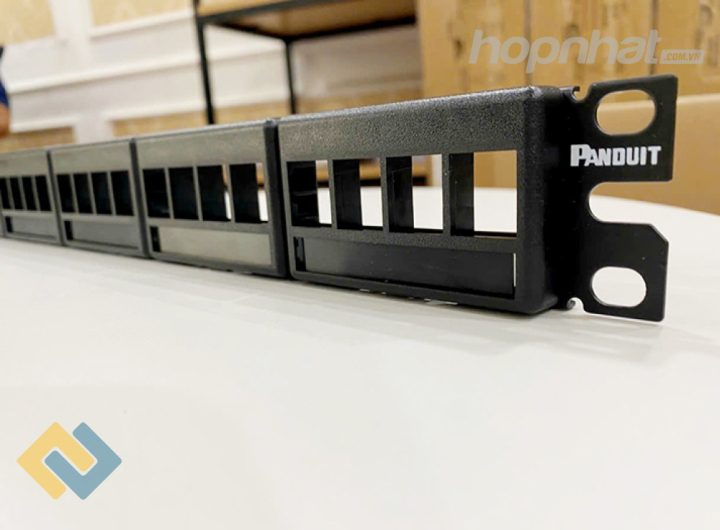

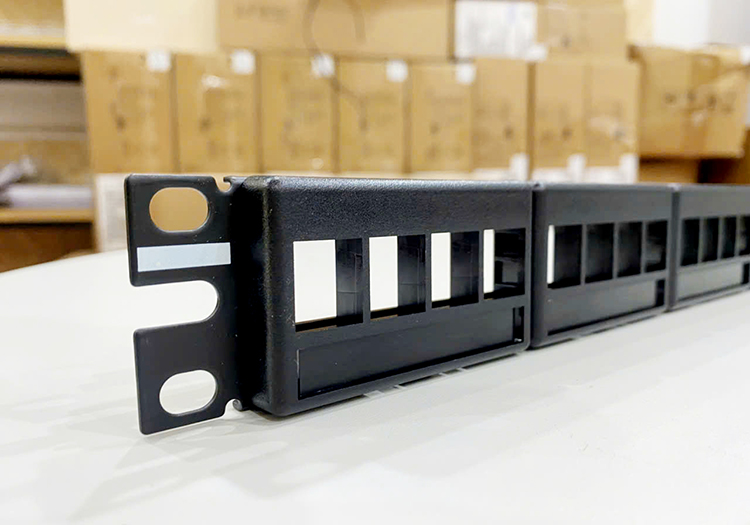

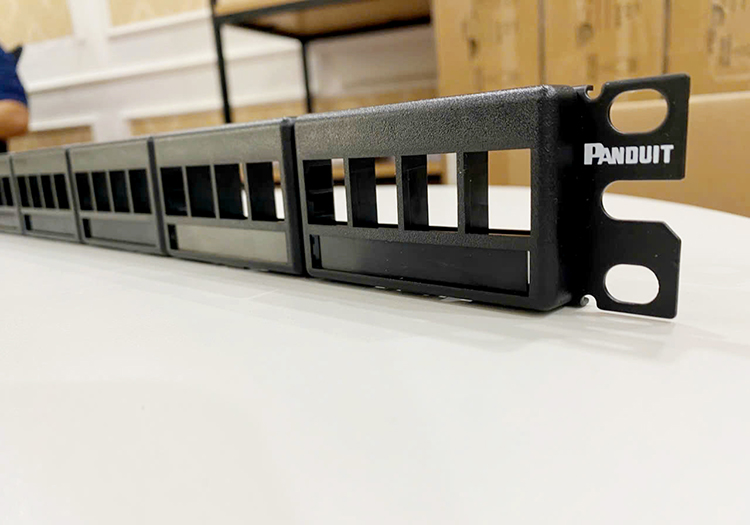

Một ưu điểm thiết kế không thể bỏ qua là biên dạng tai gắn tủ rack (Rack-mount ears) ở hai đầu thanh panel được dập nguyên khối với độ chuẩn xác tuyệt đối đến từng milimet. Các lỗ bắt vít được tính toán khoảng hở chuẩn xác, giúp thiết bị cố định cực kỳ chắc chắn vào thanh tiêu chuẩn của tủ rack mà không xảy ra hiện tượng lệch tâm hay xộc xệch. Sự tỉ mỉ trong khâu cơ khí này giúp bảo vệ các hạt mạng bấm bên trong không phải chịu ứng suất uốn nứt do rung động từ hệ thống quạt tản nhiệt của tủ rack gây ra trong suốt nhiều năm vận hành liên tục.

Tại sao Patch Panel 24 Ports Panduit NetKey NKFPL24 là lựa chọn phù hợp?

Dưới góc nhìn của các chuyên gia tư vấn hạ tầng mạng lâu năm, việc lựa chọn một thiết bị phần cứng không chỉ đơn thuần là nhìn vào giá cả. Panduit là một tập đoàn toàn cầu sở hữu hàng ngàn bằng sáng chế trong ngành công nghiệp kết nối số, giúp các sản phẩm của họ luôn mang một giá trị bảo chứng cực kỳ lớn cho mọi công trình.

Khác với các dòng patch panel đúc sẵn cổng kết nối (Loaded Patch Panel) vốn rất dễ bị hỏng toàn bộ thanh nếu chẳng may một vài cổng bị gãy lẫy đồng bên trong, mã sản phẩm NKFPL24 mang lại tính linh hoạt tuyệt đối dựa trên kinh nghiệm lắp đặt thực tế ở hàng triệu công trình.

Thanh rỗng cho phép người kỹ sư chủ động lựa chọn loại nhân mạng phù hợp cho từng mục đích sử dụng. Ví dụ, trong cùng một thanh 24 cổng, bạn có thể lắp 12 cổng nhân Cat6 cho luồng dữ liệu văn phòng thông thường và 12 cổng nhân Cat6A cao cấp cho các đường uplink kết nối với máy chủ hiệu năng cao. Khi một cổng mạng xảy ra lỗi phần cứng do người dùng cắm rút sai cách, kỹ thuật viên chỉ cần thay thế duy nhất một nhân mạng đó mà không cần phải thay thế hay làm gián đoạn kết nối của 23 cổng còn lại trên thanh.

Tất cả linh kiện cấu thành nên thanh Patch Panel 24 Ports Panduit NetKey NKFPL24 đều trải qua những quy trình kiểm định chất lượng gắt gao trong phòng thí nghiệm của Panduit đạt tiêu chuẩn quốc tế ISO 9001 và ISO 14001.

Khả năng chịu nhiệt, chống cháy của nhựa ABS đạt các cấp độ an toàn cao giúp ngăn ngừa nguy cơ hỏa hoạn lan truyền trong tủ rack khi xảy ra sự cố chập điện. Sự nhất quán về vật liệu giúp thiết bị duy trì tuổi thọ cơ học lên tới hàng chục năm, giảm thiểu tối đa chi phí gián đoạn dịch vụ (Down-time) của doanh nghiệp, một loại chi phí vô hình nhưng thường lớn hơn gấp nhiều lần giá trị của bản thân thiết bị mạng.

Tham khảo các dải sản phẩm khác của Panduit như: Dây cáp mạng Cat6 UTP Panduit , Dây nhảy mạng Cat6 , Patch Panel 48 Ports Panduit

Hướng dẫn các bước thi công lắp đặt Patch Panel 24 Ports Panduit NetKey NKFPL24

Khuyến cáo từ chuyên gia: Để đảm bảo thanh Patch Panel 24 Port Panduit NKFPL24 hoạt động tối ưu hiệu năng băng thông và đạt tính thẩm mỹ cao nhất, quy trình thi công lắp đặt cần tuân thủ nghiêm ngặt 4 bước quy chuẩn sau:

Bước 1: Chuẩn bị cáp mạng và bấm nhân mạng (Keystone Jack)

Tiến hành đi dây cáp mạng từ các nút ổ cắm ở các phòng ban tập trung về tủ rack. Đo đạc dôi dư khoảng 50cm đến 1m cáp để dự phòng trước khi cắt. Sử dụng dao tuốt vỏ cáp chuyên dụng để tuốt bỏ khoảng 3cm lớp vỏ nhựa bảo vệ bên ngoài của cáp mạng.

Thực hiện bấm các lõi dây đồng vào nhân mạng NetKey Cat6 hoặc Cat6A tuân thủ chính xác theo chuẩn sơ đồ màu T568A hoặc T568B bằng thiết bị bấm hạt mạng (Punch Down Tool) chính hãng của Panduit để đảm bảo độ tiếp xúc đồng đều tốt nhất.

Bước 2: Lắp đặt cố định nhân mạng vào thanh NKFPL24

Sau khi đã hoàn thành việc bấm đầu dây cho toàn bộ 24 sợi cáp mạng, tiến hành đưa các nhân mạng từ phía sau thanh Patch Panel rỗng ấn mạnh vào các ô rỗng của cổng kết nối. Thiết kế khớp ngàm thông minh của dòng NetKey sẽ phát ra một tiếng "click" nhẹ khi nhân mạng được đưa vào đúng vị trí cố định. Hãy đảm bảo thứ tự các dây được xếp liên tục từ cổng số 1 đến cổng số 24 để không làm đảo lộn sơ đồ quản lý vị trí phòng ban.

Bước 3: Cố định Patch Panel vào tủ rack kĩ thuật

Đưa thanh Patch Panel Panduit NKFPL24 căn chỉnh vào vị trí chữ U mục tiêu trên thanh tiêu chuẩn của tủ rack 19 inch. Sử dụng bộ 4 vít tủ rack chuyên dụng đi kèm để siết chặt hai tai gắn ở hai đầu thiết bị. Lưu ý siết lực đều tay và đối xứng hai bên để thanh panel không bị vênh, đảm bảo tính vững chắc tuyệt đối cho toàn bộ hệ thống cơ khí bên trong tủ.

Bước 4: Tổ chức đi dây phía sau và gắn dây nhảy Patch Cord mặt trước

Sử dụng các thanh quản lý cáp ngang (Horizontal Cable Manager) và dây thắt cố định cáp (Cáp Velcro hoặc dây rút nhựa) để định vị toàn bộ bó 24 sợi cáp mạng phía sau tủ gọn gàng thành một khối tập trung, tránh hiện tượng uốn cong quá bán kính cho phép của dây cáp gây suy hao tín hiệu truyền dẫn.

Ở mặt trước, sử dụng các sợi dây nhảy mạng (Patch Cord) chính hãng Panduit với độ dài phù hợp (0.5m đến 1.5m) để kết nối trực tiếp từ các cổng trên Patch Panel sang các cổng tương ứng của thiết bị Switch. Ghi chú đầy đủ thông tin số phòng, mã máy lên dải nhãn tên ở mặt trước thiết bị để hoàn tất công việc bàn giao hạ tầng.

Patch Panel 24 Ports Panduit NetKey NKFPL24 không đơn thuần là một thanh kim loại giữ đầu cáp, mà là một giải pháp quản lý hạ tầng có tính chiến lược cao dành cho mọi doanh nghiệp hiện đại. Mặc dù chi phí đầu tư ban đầu cho các sản phẩm phân khúc cao cấp của Panduit có thể nhỉnh hơn đôi chút so với các dòng thiết bị trôi nổi không rõ nguồn gốc trên thị trường.

Nhưng những giá trị dài hạn mà nó mang lại bao gồm hiệu suất băng thông đạt đỉnh ổn định, tính linh hoạt vượt trội trong lắp đặt, độ bền cơ học thách thức thời gian và khả năng quản trị vận hành trực quan hóa hoàn hảo.

Hãy liên hệ với chúng tôi Hotline 0385598080 - 0385908282 để được tư vấn, hỗ trợ chi tiết hơn.
