Cáp mạng Cat8 trong kết nối trục ngắn Top-of-Rack tại các phòng Server hiện đại

Sự bùng nổ của các mô hình trí tuệ nhân tạo (AI), học máy (Machine Learning) và dữ liệu lớn (Big Data) vào năm 2026 đang đặt áp lực chưa từng có lên hạ tầng băng thông nội bộ của các Trung tâm dữ liệu (Data Center).

Các kiến trúc sư mạng không chỉ đối mặt với bài toán nâng cấp tốc độ từ 10 Gbps lên 25Gbps và 40Gbps ở cấp độ Edge/Access, mà còn phải tối ưu hóa nghiêm ngặt chi phí đầu tư thiết bị (CapEx) và chi phí vận hành (OpEx).

Trong bối cảnh đó, ứng dụng cáp mạng Cat8 nổi lên như một giải pháp mang tính chiến lược trong cấu trúc kết nối trục ngắn. Với khả năng truyền tải dữ liệu vượt trội trên nền tảng đầu nối RJ45 truyền thống, Cat8 đang tái định nghĩa lại phương án thiết kế kết nối tại các phòng máy chủ thế hệ mới.

Bản chất công nghệ của cáp mạng Cat8 kỷ nguyên cáp mạng 40Gbps

Cáp mạng Cat8 (Category 8) là bước nhảy vọt lớn nhất trong lịch sử phát triển của cáp mạng đồng xoắn đôi, được chuẩn hóa bởi các tổ chức ANSI/TIA-568-C.2-1 và ISO/IEC 11801 (với hai phân hệ Cat8.1 và Cat8.2).

• Băng thông siêu rộng 2000MHz: So với băng thông 500MHz của Cat6A hay 600MHz của Cat7, Cat8 sở hữu tần số hoạt động lên tới 2000MHz. Khả năng xử lý nhiễu và độ thông lượng cao này cho phép Cat8 mã hóa và truyền tải lượng dữ liệu lớn hơn trên mỗi chu kỳ sóng.
• Tốc độ truyền tải tối đa: Cat8 hỗ trợ các giao thức mạng tốc độ cao bao gồm 25GBASE-T và 40GBASE-T. Đây là cấu trúc cáp mạng 40Gbps bằng đồng đầu tiên, đáp ứng hoàn hảo tiêu chuẩn IEEE 802.3bq.
• Giới hạn khoảng cách 30 mét: Để đổi lấy băng thông khổng lồ, Cat8 bị giới hạn khoảng cách truyền dẫn tối đa là 30mét cho một kênh (Channel Length) – bao gồm 24mét cáp trục chính và tối đa 6mét dây nhảy (Patch Cord) ở hai đầu.

Ứng dụng cáp mạng Cat8 trong Data Center là gì?

Dây cáp mạng Cat8 được ứng dụng độc quyền cho các kết nối trục ngắn dưới 30 mét trong Data Center, đặc biệt là kiến trúc Top-of-Rack (ToR).

Dây cáp Cat8 cho phép kết nối trực tiếp tốc độ 25Gbps hoặc 40Gbps giữa Switch đặt đỉnh tủ Rack và các Server trong cùng một tủ (hoặc tủ liền kề) bằng cổng RJ45, giúp thay thế cáp quang trục ngắn để tiết kiệm chi phí module quang đắt đỏ.

Tại sao kết nối Top-of-Rack (ToR) là "Sân khấu" hoàn hảo cho Cat8?

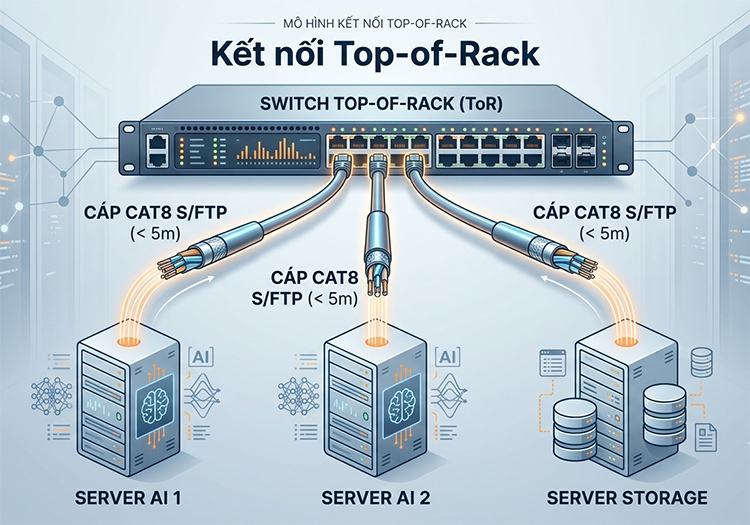

Kiến trúc kết nối Top of Rack (ToR) là mô hình thiết kế mạng trong đó các thiết bị chuyển mạch (Access Switch) được đặt ở vị trí cao nhất (đỉnh) của mỗi tủ Rack. Toàn bộ các máy chủ (Server) nằm trong tủ đó sẽ chạy dây trực tiếp lên Switch này.

                  [ SWITCH TOP-OF-RACK (ToR)]

                    ├── (Cáp Cat8 S/FTP < 5m) ──► [Server AI 1]

                    ├── (Cáp Cat8 S/FTP < 5m) ──► [Server AI 2]

                    └── (Cáp Cat8 S/FTP < 5m) ──► [Server Storage]

Trong mô hình ToR, khoảng cách kết nối giữa Server và Switch cực kỳ ngắn, thường chỉ dao động từ 1mét đến 5mét. Cự ly này hoàn toàn nằm trong "vùng an toàn" 30mét của tiêu chuẩn Cat8.

Nhờ cấu trúc bọc giáp chống nhiễu S/FTP (mỗi cặp dây được bọc lá nhôm riêng biệt và có thêm một lớp lưới đồng bện bọc tổng thể).

Cáp Cat8 triệt tiêu hoàn toàn hiện tượng nhiễu chéo ngoại vi (Alien Crosstalk) và nhiễu điện từ (EMI) phát ra từ các bộ nguồn Server công suất lớn xếp chồng lên nhau trong không gian hẹp.

Thay thế cáp quang trục ngắn nhằm tối ưu hóa chi phí thiết bị

Trước khi Cat8 ra đời, để đạt được tốc độ 25 Gbps hoặc 40Gbps trong phòng Server, các kỹ sư chỉ có hai lựa chọn: Cáp quang (Fiber Optic) sử dụng bộ chuyển đổi quang điện (Transceiver) hoặc cáp đồng gắn trực tiếp DAC (Direct Attach Copper). Tuy nhiên, Cat8 mang lại lợi thế cạnh tranh áp đảo về mặt tổng chi phí sở hữu (TCO).

Tiết kiệm chi phí Module quang và dòng Switch

Hạ tầng cáp quang đòi hỏi mỗi cổng trên Switch và Server phải trang bị một Module quang (SFP28 cho 25G hoặc QSFP+ cho 40G). Chi phí cho các Module này, đặc biệt là loại chính hãng, thường đắt gấp nhiều lần bản thân sợi cáp.

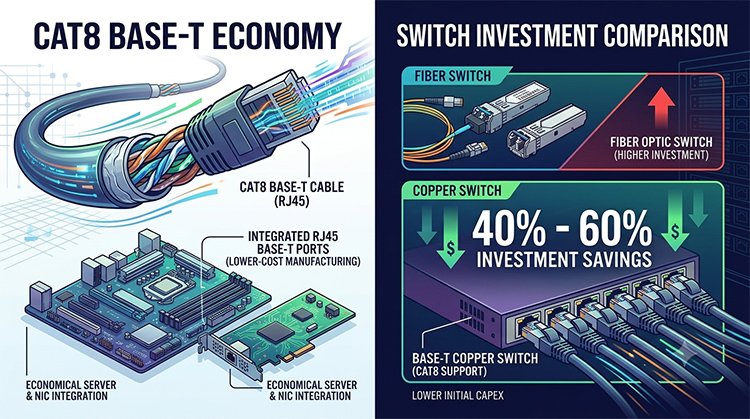

Ngược lại, cáp Cat8 sử dụng giao thức BASE-T với đầu nối RJ45. Các bo mạch chủ của Server và card mạng (NIC) tích hợp sẵn cổng RJ45 BASE-T có chi phí sản xuất thấp hơn rất nhiều. Việc sử dụng Switch cổng đồng BASE-T giúp doanh nghiệp cắt giảm tới 40% - 60% chi phí đầu tư thiết bị chuyển mạch so với Switch quang.

Linh hoạt hơn so với cáp DAC Twinax

Cáp DAC (Direct Attach Copper) cũng là một giải pháp đồng trục ngắn rất tốt, nhưng nó bị giới hạn cố định chiều dài (đúc sẵn hai đầu SFP). Bạn không thể cắt ngắn, nối dài hay tự bấm đầu tại công trường. Cáp Cat8 với đầu bấm RJ45 cho phép thợ kỹ thuật linh hoạt cắt đúng chiều dài cần thiết, đi dây mượt mà trong hệ thống máng cáp mật độ cao mà không sợ bị thừa/thiếu dây gây mất thẩm mỹ và cản trở luồng khí tản nhiệt (Airflow).

Bảng so sánh giải pháp kết nối tốc độ cao trục ngắn trong Data Center

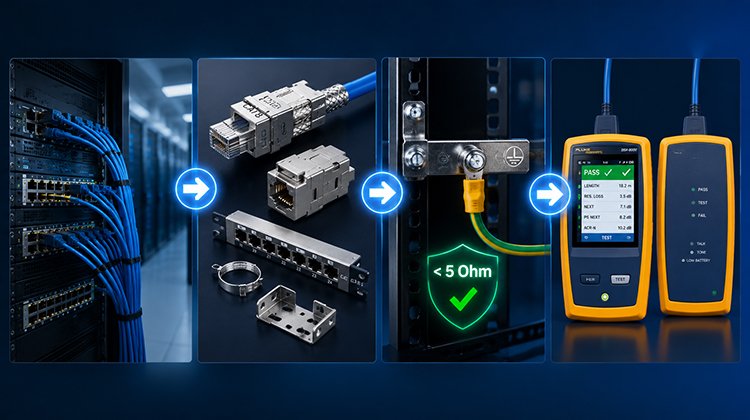

Khuyến nghị thiết kế giải pháp Cat8 tiêu chuẩn cho Data Center

Để hệ thống kết nối Top of Rack vận hành đạt hiệu suất tuyệt đối và đạt chứng nhận kiểm định quốc tế, các kỹ sư tích hợp hệ thống cần tuân thủ nghiêm ngặt ba nguyên tắc kỹ thuật sau:

- Tính đồng bộ tuyệt đối của lớp giáp chống nhiễu: Cáp Cat8 hoạt động ở tần số cực cao 2000MHz, đồng nghĩa với việc nó rất nhạy cảm với sự đứt gãy của lớp bọc bảo vệ. Khi thi công, bắt buộc phải dùng nhân mạng kim loại (Shielded Jack) Cat8 tiêu chuẩn. Lớp lá nhôm bọc tổng thể và dây tiếp địa trần (Drain wire) của cáp phải được tiếp xúc liên tục với vỏ kim loại của nhân mạng và thanh Patch Panel.

- Kiểm soát chặt chẽ hệ thống xả nhiễu (Grounding): Dòng nhiễu ký sinh tần số cao được hấp thụ bởi vỏ cáp Cat8 cần được xả thẳng xuống đất. Hãy chắc chắn rằng tủ Rack đặt Switch ToR đã được nối đất cơ điện thông qua thanh đồng tiếp địa chính (TGB) với điện trở đất đạt dưới 5 Omega (tốt nhất là dưới 1Omega cho phòng máy chủ).

- Giới hạn bán kính uốn cong và lực kéo: Do cấu trúc bọc giáp nhiều lớp kiên cố, đường kính của cáp Cat8 lớn hơn nhiều so với cáp thông thường. Khi đi dây trong máng cáp lên đỉnh tủ Rack, bán kính uốn cong (Bend Radius) phải đạt tối thiểu gấp 8 lần đường kính ngoài của cáp. Việc bẻ góc quá gắt sẽ làm thay đổi cấu trúc xoắn của lõi dây, dẫn đến suy hao phản xạ (Return Loss) nghiêm trọng và hệ thống sẽ tự động hạ tốc độ kết nối (Auto-negotiate) từ 40Gbps xuống 10Gbps hoặc 1Gbps.

Việc ứng dụng cáp mạng Cat8 trong kiến trúc hạ tầng mạng hiện đại là một bước đi đón đầu công nghệ thông minh.

Bằng cách thay thế cáp quang ở các phân đoạn trục ngắn ToR, doanh nghiệp vừa đảm bảo được băng thông thông lượng khổng lồ cho các cụm máy chủ AI, vừa tối ưu hóa bài toán chi phí dòng tiền một cách thực dụng và khoa học nhất.

Hãy liên hệ với Hợp Nhất Group để được tư vấn, hỗ trợ các giải pháp tối ưu, hiệu quả cho doanh nghiệp của bạn.
