Giải pháp mạng cáp đồng cho toà nhà và Data Center: thiết bị đồng bộ, phân bổ Cat6/Cat6A, ứng dụng ELV

Giải pháp mạng cáp đồng cho toà nhà và Data Center là gì?

Giải pháp mạng cáp đồng cho toà nhà và Data Center là hệ thống cáp cấu trúc theo TIA/EIA-568 và ISO/IEC 11801, trong đó dây cáp mạng Cat6, Cat6A đảm nhiệm tuyến ngang từ tủ mạng tầng tới từng ổ mạng, camera, điểm phát wifi, còn cáp quang hoặc Cat6A/Cat8 đảm nhiệm trục và kết nối trong phòng máy. Cáp đồng vẫn giữ vai trò này vì ba lợi thế cáp quang không có: cấp nguồn PoE trên cùng sợi cáp, cổng RJ45 rẻ và có sẵn trên mọi thiết bị, thi công và bảo trì tại công trình không cần máy hàn.

Bài viết trình bày 5 thiết bị cốt lõi của hệ thống, cách chọn Cat6 hay Cat6A theo từng khu vực, cáp tốc độ cao Cat6A/Cat8 cho Data Center, cấp chống cháy của vỏ cáp, các ứng dụng của cáp đồng trong hệ điện nhẹ ELV của toà nhà và yêu cầu nghiệm thu. Văn phòng doanh nghiệp quy mô nhỏ hơn xem bài thiết kế hạ tầng cáp mạng văn phòng doanh nghiệp.

Hệ thống cáp mạng đồng cấu trúc là gì?

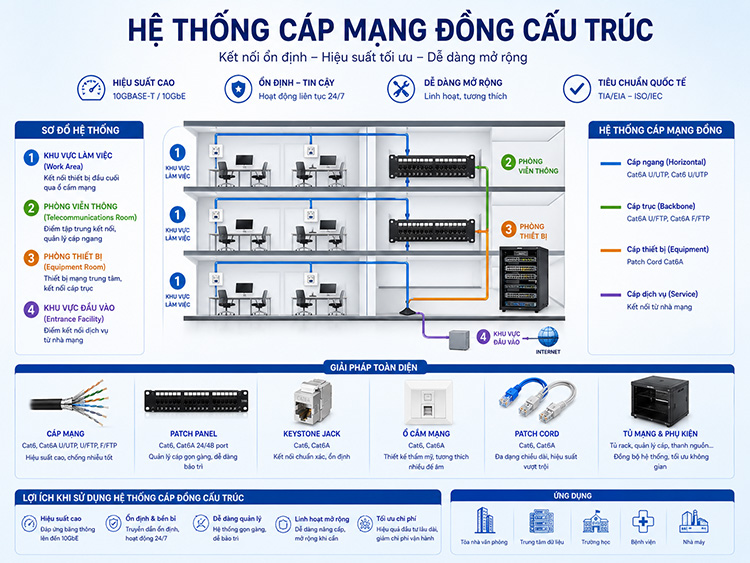

Hệ thống cáp cấu trúc là một hạ tầng viễn thông toàn diện, bao gồm các sợi cáp và thiết bị kết nối đi kèm được thiết kế, lắp đặt theo các tiêu chuẩn quốc tế (như ANSI/TIA-568 hoặc ISO/IEC 11801). Hệ thống này tạo nên một nền tảng truyền dẫn đồng bộ, phục vụ cho nhiều mục đích từ dữ liệu (Data), thoại (Voice) cho đến hệ thống quản lý tòa nhà (BMS) hay camera giám sát (CCTV).

Trong phân mục điện nhẹ (ELV), giải pháp cáp mạng đồng đóng vai trò then chốt ở phân đoạn cáp trục ngang kết nối từ tủ mạng tầng đến các ổ cắm mạng (Work Area Outlets). Lý do cáp đồng xoắn đôi tiếp tục giữ vững vị thế độc tôn ở phân đoạn này bao gồm:

• Khả năng cấp nguồn PoE (Power over Ethernet): Đây là ưu thế tuyệt đối của cáp đồng so với cáp quang. Một sợi cáp đồng duy nhất vừa truyền dữ liệu tốc độ cao, vừa cấp nguồn cho Access Point Wi-Fi, Camera AI hoặc điện thoại IP, giảm thiểu chi phí đi dây điện nguồn phức tạp.
• Chi phí đầu tư tối ưu: Thiết bị đầu cuối sử dụng cổng đồng (RJ45) có chi phí sản xuất thấp hơn nhiều so với các module quang (SFP/SFP+), giúp tối ưu tổng mức đầu tư cho toàn dự án tòa nhà văn phòng.
• Sự linh hoạt trong thi công: Cáp đồng có bán kính uốn cong tốt hơn, đầu bấm dễ thi công và bảo trì tại công trường mà không cần đến máy hàn cáp chuyên dụng đắt tiền.

5 Thiết bị cốt lõi trong giải pháp cáp mạng đồng tiêu chuẩn

Một giải pháp cáp mạng đồng đạt chuẩn không đơn thuần là việc kéo dây từ điểm A đến điểm B, mà là sự kết hợp chặt chẽ giữa 5 thiết bị cơ bản sau:

Dây cáp mạng trục chính

Dây cáp mạng là thành phần cốt lõi chịu trách nhiệm truyền dẫn tín hiệu. Tùy thuộc vào quy mô dự án và yêu cầu băng thông, các kỹ sư sẽ lựa chọn tiêu chuẩn cáp phù hợp:

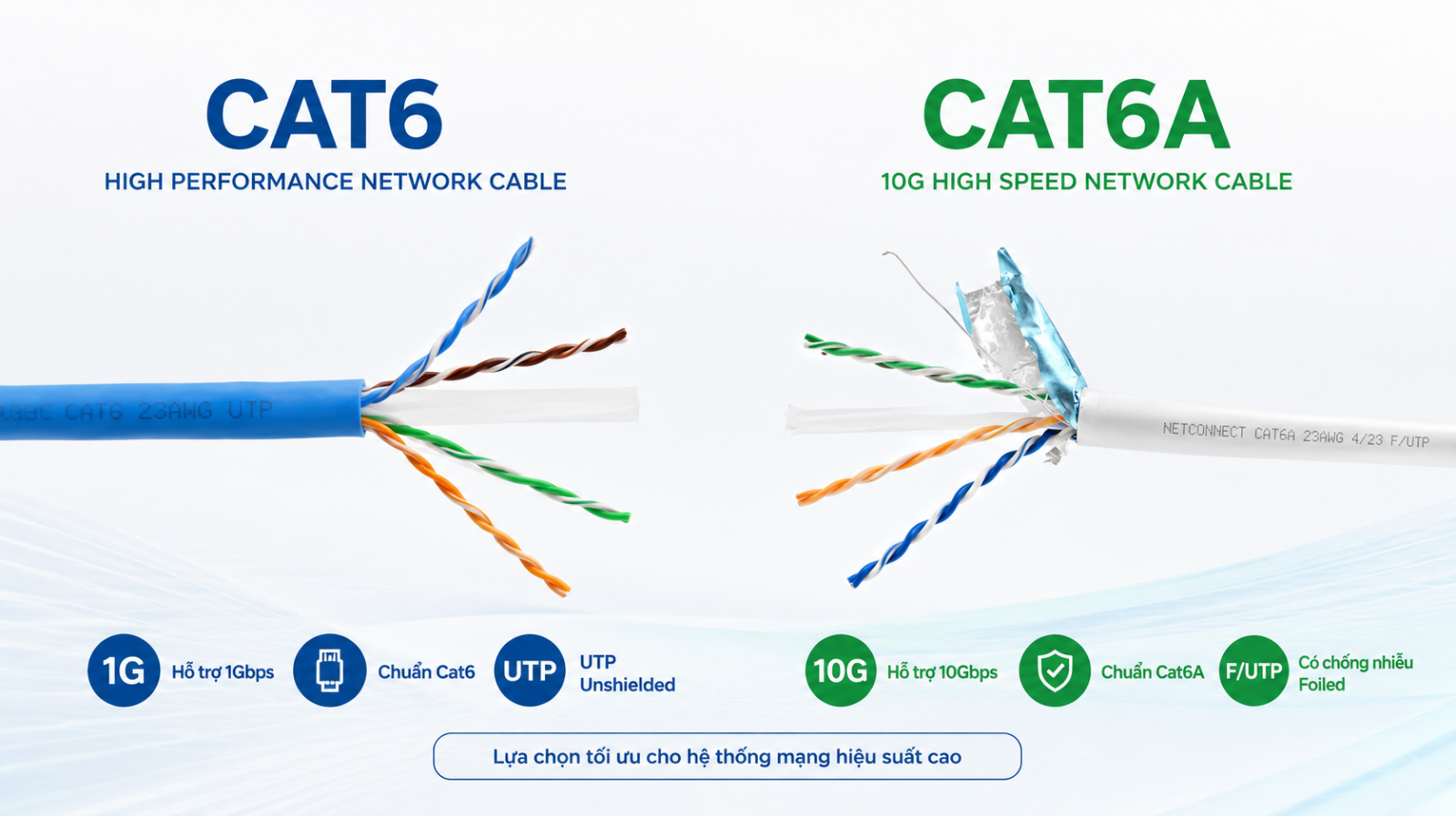

• Cáp Cat6 (Category 6): Sở hữu băng thông 250 MHz, hỗ trợ tốc độ truyền tải 1Gbps ở khoảng cách tối đa 100m. Cáp Cat6 có cấu trúc lõi chữ thập (Spline) giúp giảm thiểu hiện tượng nhiễu chéo giữa các cặp dây, phù hợp cho hạ tầng mạng văn phòng thông thường.
• Cáp Cat6A (Augmented Cat6): Tiêu chuẩn vàng cho Data Center và văn phòng cao cấp hiện nay. Băng thông được nâng lên gấp đôi (500 MHz), hỗ trợ tốc độ 10Gbps full khoảng cách 100m. Cáp Cat6A thường trang bị lớp bọc kim loại chống nhiễu (FTP hoặc STP) để triệt tiêu hoàn toàn nhiễu chéo ngoài (Alien Crosstalk), cực kỳ tối ưu khi đi dây với mật độ cao.

Tham khảo các sản phẩm dây cáp mạng Cat6 đang được ưa chuộng năm 2026:

Dây cáp mạng Cat6 Commscope UTP

Dây cáp mạng Cat6A FTP Commscope

Dây cáp mạng Cat6 LS UTP

Dây cáp mạng Cat6 Panduit

Dây cáp mạng Cat6 Legrand

Dây cáp mạng Cat6 Vinacap

Thanh đấu nối Patch Panel

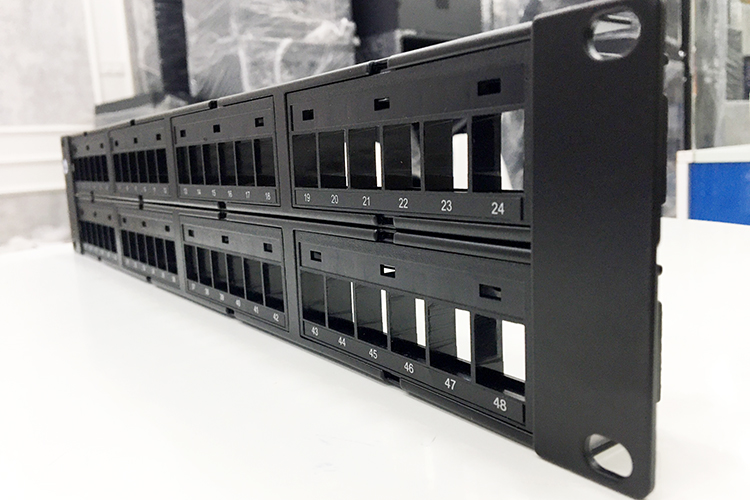

Lắp đặt cố định bên trong các tủ rack, Patch Panel (Thanh đấu nối) đóng vai trò là điểm trung chuyển trung tâm. Toàn bộ đầu cáp đồng đi ngầm từ các phòng ban về tủ rack sẽ được bấm cố định vào mặt sau của thanh Patch Panel này.

Mặt trước của Patch Panel là các cổng RJ45 được đánh số rõ ràng, kết nối sang Switch thông qua dây nhảy mạng. Cấu trúc này giúp bảo vệ các cổng mạng trên Switch không bị lỏng, gãy do thao tác cắm rút trực tiếp, đồng thời giúp kỹ thuật viên dễ dàng cô lập sự cố khi bảo trì. Các dự án hiện đại thường ưu tiên loại Patch Panel dạng rời (Modular Patch Panel) để dễ dàng thay thế hoặc nâng cấp từng cổng mạng đơn lẻ khi hỏng hóc.

Dây nhảy mạng (Patch Cord / Patch Cable)

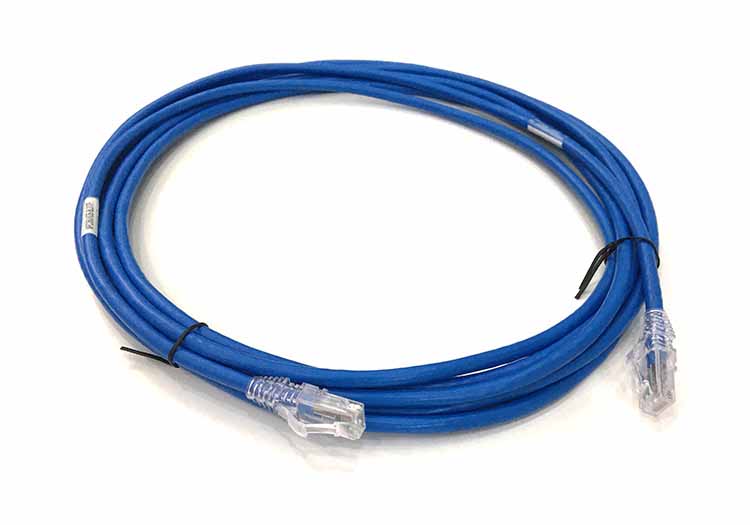

Dây nhảy mạng là các đoạn cáp ngắn (0.5m, 1m, 2m, 3m...) dùng để thiết lập kết nối linh hoạt ở hai đầu hệ thống: trong tủ mạng (từ Patch Panel sang Switch) và tại bàn làm việc (từ ổ cắm tường đến máy tính).

Yêu cầu bắt buộc đối với dây nhảy mạng trong các dự án chuyên nghiệp là phải dùng loại dây đúc sẵn từ nhà máy để đảm bảo độ suy hao phản hồi (Return Loss) thấp nhất. Xu hướng hiện nay là chuyển sang sử dụng Slim Patch Cord (Dây nhảy siêu mỏng) với đường kính lõi giảm tới 40-50%, giúp giải phóng không gian đi dây trong các tủ rack mật độ cao, tăng cường lưu thông gió mát cho thiết bị.

Nhân mạng (Keystone Jack) và mặt ổ cắm (Faceplate)

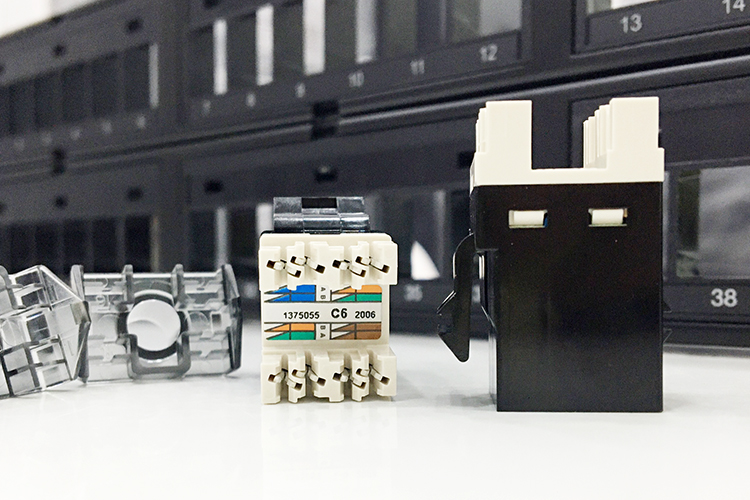

Nhân mạng ( Keystone Jack Cat6 CommScope ) là đầu mạng "cái" (Female). Đầu dây cáp mạng đi ngầm tại bàn làm việc sẽ được bấm vào nhân mạng, sau đó gài cố định vào các mặt ổ cắm (Faceplate) lắp âm tường, âm sàn hoặc trên hộp kỹ thuật. Đây là điểm tiếp xúc trực tiếp mang lại tính thẩm mỹ và an toàn cho không gian làm việc, bảo vệ đầu cáp ngầm khỏi các tác động vật lý từ môi trường bên ngoài.

Thanh quản lý cáp

Đây là thiết bị cơ khí phụ trợ nhưng không thể thiếu trong các tủ mạng tiêu chuẩn. Thanh quản lý cáp ngang (kích thước 1U hoặc 2U) và thanh quản lý cáp dọc giúp gom gọn, định hình luồng đi của hệ thống dây nhảy mạng. Thiết bị này ngăn chặn tình trạng bó dây nặng đè sập hoặc làm lỏng các đầu bấm trên Patch Panel, đồng thời giúp không gian bên trong tủ mạng luôn thông thoáng, tránh hiện tượng om nhiệt gây treo thiết bị.

Phân bổ Cat6 và Cat6A theo khu vực toà nhà

Cách phân bổ thường dùng là mô hình lai: Cat6 UTP cho phần lớn điểm mạng tới bàn làm việc để tiết kiệm vật tư và nhân công; Cat6A cho tuyến tới điểm phát wifi, uplink giữa tủ tầng và phòng máy; cáp quang cho trục đứng dài. Nhà máy có nhiễu điện từ cao dùng Cat6A F/UTP hoặc S/FTP kèm tiếp địa đồng bộ. So sánh kỹ hai cấp cáp xem bài Cat6 và Cat6A khác nhau thế nào; chọn theo từng hãng xem bài cáp mạng Cat6 loại nào tốt và danh mục cáp mạng Cat6A.

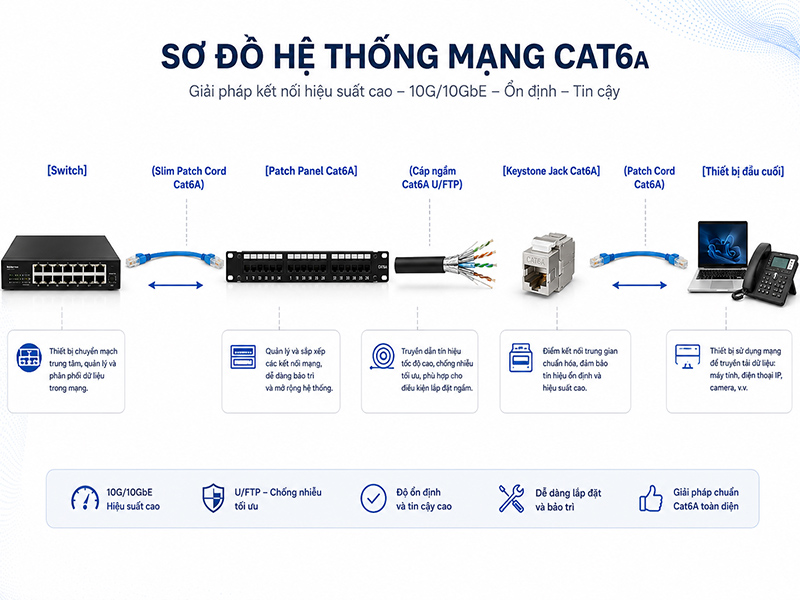

Nguyên tắc đồng bộ hệ thống mạng cáp đồng trong các hạ tầng viễn thông

Một trong những sai lầm kinh điển của các đơn vị thiết kế hoặc nhà thầu non kinh nghiệm là sự thiếu đồng bộ vật liệu. Để hệ thống đạt hiệu năng truyền tải tối đa và đạt chứng nhận bảo hành hệ thống từ nhà sản xuất, thiết kế bắt buộc phải tuân thủ Nguyên tắc đồng bộ hệ thống (System Integrity).

Nếu chủ đầu tư lựa chọn cáp mạng trục chính chuẩn Cat6A nhưng lại sử dụng thanh Patch Panel hoặc dây nhảy chuẩn Cat6 (hoặc ngược lại), toàn bộ tuyến truyền dẫn đó sẽ bị giới hạn (nghẽn cổ chai) ở băng thông của chuẩn thấp hơn (Cat6). Mọi mắt xích cấu thành nên một kênh truyền dẫn (Channel) từ Switch đến máy tính phải có cùng một tiêu chuẩn kỹ thuật (cùng Cat6 hoặc cùng Cat6A) và tốt nhất là từ cùng một nhà sản xuất để đảm bảo độ tương thích trở kháng hoàn hảo.

Cáp đồng tốc độ cao trong Data Center: Cat6A, Cat8 và kiến trúc Top-of-Rack

Trong Data Center, cáp đồng được bố trí theo kiến trúc: Top-of-Rack (ToR) đặt switch trên đỉnh mỗi tủ, cáp từ máy chủ lên switch chỉ 1–5 m, hợp với Cat6A hoặc Cat8; End-of-Row/Middle-of-Row tập trung switch ở một tủ đầu hoặc giữa dãy, cáp đồng kéo dài hơn nên dùng Cat6A trong giới hạn 100 m. Mật độ cáp cao đòi hỏi patch panel 48 cổng/1U, cáp đường kính nhỏ và dây nhảy 28 AWG để không chặn luồng khí lạnh trước và khí nóng sau máy chủ.

Hai xu hướng đang định hình phần cáp đồng của Data Center và toà nhà thông minh:

• Tối ưu hóa nguồn PoE công suất cao: Sự trỗi dậy của Camera AI nhận diện khuôn mặt, màn hình tương tác thông minh và các bộ phát Wi-Fi 7 công suất lớn đòi hỏi hạ tầng mạng phải đáp ứng tiêu chuẩn PoE++ (IEEE 802.3bt) lên tới 60W - 90W. Cáp đồng Cat6A với lõi đồng dày tiêu chuẩn (thường là 23 AWG) là giải pháp duy nhất đảm bảo cáp không bị quá nhiệt, không suy hao nguồn trên đường truyền dài.
• Ứng dụng cáp đồng Cat8 cho kết nối chặng ngắn (Top-of-Rack): Trong các trung tâm dữ liệu, tiêu chuẩn cáp Cat8 (băng thông lên tới 2000 MHz) đang được đưa vào ứng dụng để thay thế cáp quang trong khoảng cách dưới 30m, kết nối trực tiếp từ các Server lên Switch đặt đầu tủ (Top-of-Rack), cung cấp tốc độ truyền dữ liệu vượt trội 25Gbps và 40Gbps với chi phí tối ưu hơn.

Cáp đồng dùng cho hệ thống nào trong điện nhẹ ELV của toà nhà?

Trước đây mỗi hệ điện nhẹ dùng một loại dây riêng (đồng trục cho camera, dây hai lõi cho điện thoại, dây nguồn riêng cho thiết bị). Khi các hệ chuyển sang IP, một sợi cáp mạng Cat6 vừa truyền dữ liệu vừa cấp điện PoE thay được phần lớn các loại dây đó, nên hạ tầng cáp đồng trở thành xương sống của cả hệ ELV:

• Mạng LAN và Wi-Fi: cáp Cat6 từ patch panel tầng tới ổ mạng bàn làm việc; tuyến tới điểm phát Wi-Fi 6E/7 dùng Cat6A vì cổng 2,5–10 Gbps và PoE+/PoE++.
• Camera IP và kiểm soát vào ra: một sợi cáp cấp cả hình ảnh và nguồn PoE cho camera; đầu đọc thẻ, nhận diện khuôn mặt, bộ điều khiển cửa và chuông cửa có hình nối về mạng bằng cáp Cat6; camera PTZ, camera có sưởi ngoài trời cần PoE++ và cáp lõi đồng đặc 23 AWG.
• Quản lý toà nhà BMS: bộ điều khiển DDC chạy giao thức IP (BACnet/IP, Modbus TCP) nối về máy chủ BMS bằng cáp mạng thay cho RS-485 kéo dài.
• Âm thanh thông báo và truyền hình IP: loa IP, bộ tăng âm vùng và set-top box IPTV trong khách sạn, trung tâm thương mại dùng cổng RJ45 và cáp Cat6 từ tủ tầng.

Nguyên tắc quy hoạch chung cho mọi hệ ELV: tuyến ngang không quá 90 m cộng 10 m dây nhảy, cáp mạng đi máng kim loại tách khỏi cáp điện động lực, dùng cáp bọc kim có tiếp địa ở khu vực nhiều nhiễu, và nghiệm thu bằng máy đo chứng nhận thay cho đèn test thông mạch. Chọn cáp cho camera và PoE công suất cao xem bài chọn cáp mạng cho camera IP và PoE++.

Lưu ý khi thiết kế và nghiệm thu

Khi tham gia tư vấn thiết kế hệ thống cáp cấu trúc cho một dự án, các kỹ sư cần đặc biệt lưu ý đến các yếu tố kỹ thuật mang tính thực tế sau:

- Dự phòng không gian phát triển (Scalability): Hạ tầng cáp mạng thường có vòng đời từ 15 đến 20 năm, lâu hơn rất nhiều so với vòng đời của các thiết bị mạng như Switch hay Router (3-5 năm). Do đó, ngay cả khi nhu cầu hiện tại chỉ cần mạng 1Gbps (Cat6), chuyên gia luôn khuyến nghị chủ đầu tư cân nhắc đi sẵn cáp Cat6A để đón đầu các nâng cấp công nghệ trong vòng 10 năm tới mà không phải đập phá tường để kéo lại cáp mới.

- Lựa chọn chất liệu lõi cáp: Tuyệt đối nói không với các dòng cáp giá rẻ lõi mạ nhôm (CCA - Copper Clad Aluminum) cho các dự án lớn. Cáp CCA rất nhanh bị oxy hóa gây đứt ngầm, suy hao tín hiệu nghiêm trọng và đặc biệt nguy hiểm khi chạy nguồn PoE do nhôm có điện trở cao dẫn đến sinh nhiệt lớn, dễ gây cháy nổ. Hãy chỉ định rõ ràng dòng cáp sử dụng lõi Đồng nguyên chất (Pure Bare Copper) trong hồ sơ mời thầu.

- Yêu cầu đo kiểm Fluke Test nghiệm thu: Đèn test thông mạch bằng hộp LED chỉ kiểm tra được dây có bị đứt hay không, hoàn toàn không chứng minh được tuyến cáp có đạt tốc độ 1Gbps hay 10Gbps hay không. Quy trình nghiệm thu bắt buộc phải thực hiện đo kiểm bằng các máy phân tích chuyên dụng (như Fluke DSX CableAnalyzer). Hệ thống chỉ được bàn giao khi xuất đầy đủ báo cáo đạt (PASS) cho các chỉ số chuyên sâu như Nhiễu chéo đầu gần (NEXT), Suy hao phản hồi (Return Loss) và Suy hao chèn (Insertion Loss) theo tiêu chuẩn TIA/EIA.

Đọc thêm: cáp mạng Cat8 cho kết nối Top-of-Rack và cấp chống cháy CM, CMR, CMP, LSZH của cáp mạng. Có bản vẽ mặt bằng và số điểm mạng từng tầng, gửi qua Email để Hợp Nhất lập danh mục vật tư đồng bộ (cáp, patch panel, nhân mạng, dây nhảy, tủ rack) và báo giá trong ngày làm việc.
