Cáp mạng Legrand Cat6 UTP PVC 032755

Cáp mạng Legrand Cat6 UTP PVC 032755: bản LCS³ vỏ PVC, 24 AWG, thùng 305m

Cáp mạng Legrand Cat6 UTP PVC mã 032755 là dây cáp mạng Category 6 không màn chắn thuộc hệ cáp đồng LCS³ của Legrand, e-catalogue hãng ghi "Cable category 6 U/UTP 4 pairs PVC Euroclass Eca 305 meters blue". Cáp có 8 lõi xếp thành 4 đôi, sợi đồng trần đường kính 0,53 mm (24 AWG), cách điện PE, vỏ PVC màu xanh RAL 5015, hiệu năng 250 MHz, đường kính ngoài khoảng 6 mm; cuộn 305 m đóng trong thùng carton, mã EAN 3245060327552. Đây là mã Legrand Cat6 phổ thông nhất cho văn phòng và nhà ở, nơi không yêu cầu vỏ ít khói không halogen.

Hợp Nhất phân phối mã 032755 chính hãng đủ CO/CQ, báo giá qua Email trong ngày làm việc. Khu vực phải dùng cáp không halogen thì chọn bản Legrand Cat6 UTP LSZH 032754 cùng hệ; phần dưới trang có cách tính số điểm mạng mỗi thùng, các yếu tố quyết định giá và câu hỏi thường gặp về dây mạng Cat6.

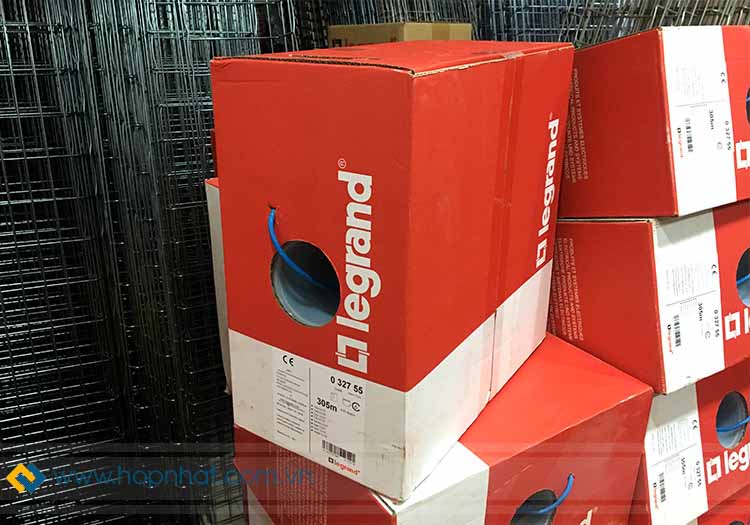

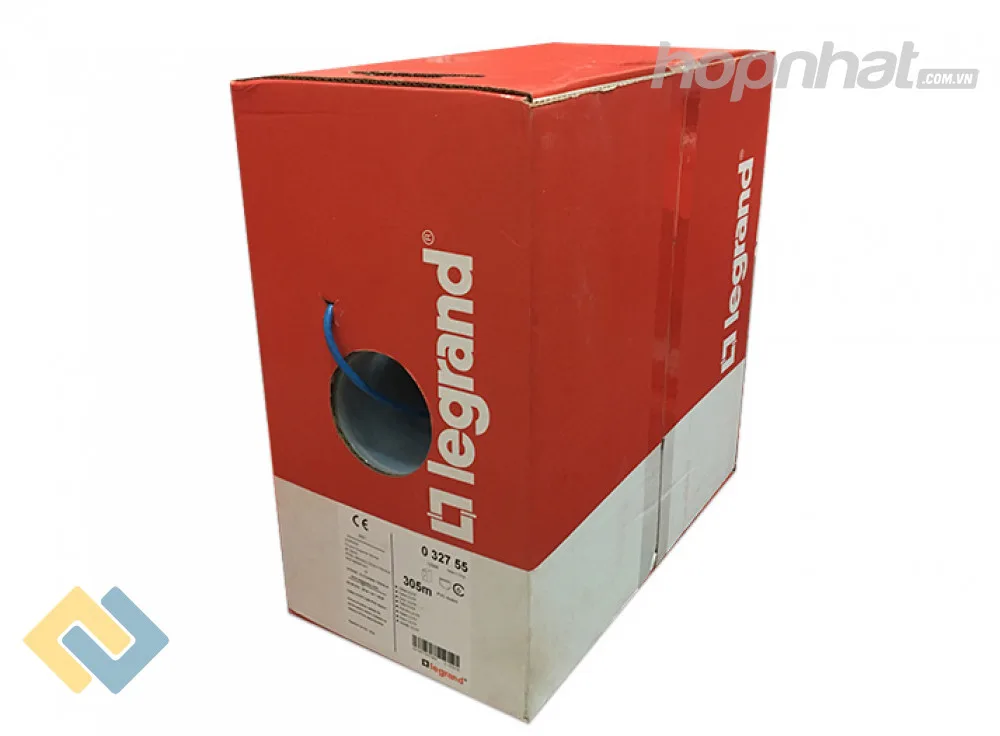

Hình ảnh: thùng 305 m cáp mạng Legrand Cat6 UTP PVC mã 032755 tại kho Hợp Nhất

Số liệu Legrand công bố cho mã 032755

• Category 6 U/UTP, 4 đôi, 8 lõi; tốc độ dữ liệu tới 1 Gigabit/giây; hiệu năng 250 MHz; tuân thủ ISO/IEC 11801 và ANSI/TIA 568.
• Sợi dẫn đồng trần đặc 0,53 mm, tiết diện 0,22 mm², cỡ 24 AWG; cách điện lõi PE.
• Vỏ ngoài PVC màu xanh RAL 5015; đường kính ngoài xấp xỉ 6 mm; khối lượng 36 kg/km.
• Phản ứng cháy Euroclass Eca theo EN 13501-6; chống cháy lan theo IEC 60332-1-2.
• Trở kháng đặc tính 100 Ω; NVP 66 %; tương thích ứng dụng PoE 15 W.
• Nhiệt độ vận hành −20 đến 60 °C; bán kính uốn tối thiểu 48 mm khi kéo trong máng dẫn hướng, 25 mm khi để tự do.
• Chiều dài 305 m, cuộn trên tang trong thùng carton.

Bảng từng dòng nằm ở mục "Thông số kỹ thuật" phía dưới. Những chỉ tiêu hãng không công bố cho mã này chúng tôi không ghi thêm.

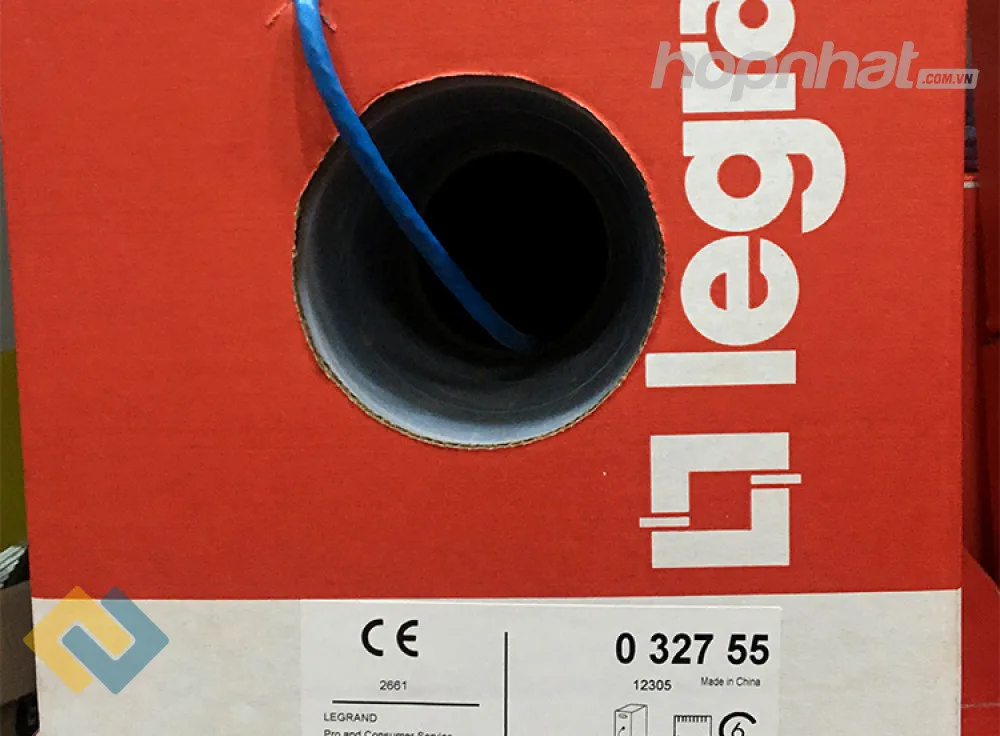

Hình ảnh: tem hộp in mã 032755, mã vạch EAN và sơ đồ bấm đầu RJ45

Cấu tạo cáp Cat6 UTP PVC Legrand 24 AWG

Lớp vỏ PVC xanh mềm, tuốt nhanh bằng dao xoay thông thường. Bên trong là 4 đôi dây xoắn, mỗi sợi đồng 0,53 mm bọc cách điện PE mã màu xanh, cam, lục, nâu theo quy ước T568A/B. Sợi 24 AWG nhỏ hơn sợi 23 AWG của bản LSZH nên cáp mảnh, nhẹ và dễ đi trong ống hẹp, nhưng điện trở một chiều cao hơn một chút, điều này được hãng phản ánh ở mức PoE công bố 15 W thay vì PoE++ của bản 032754.

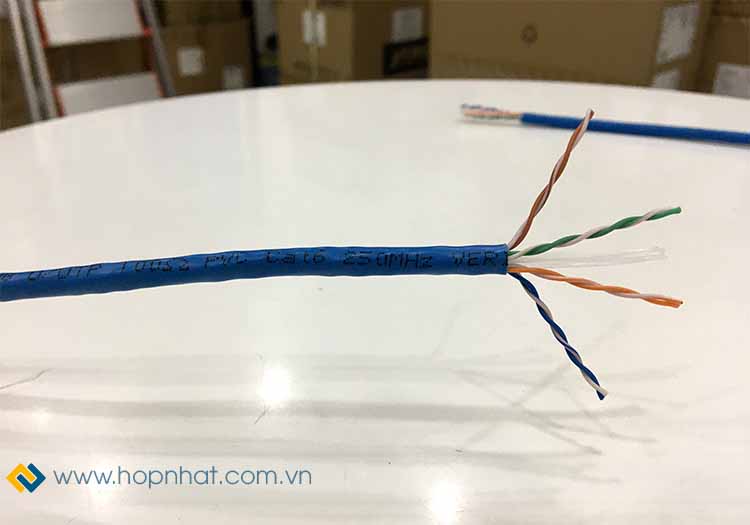

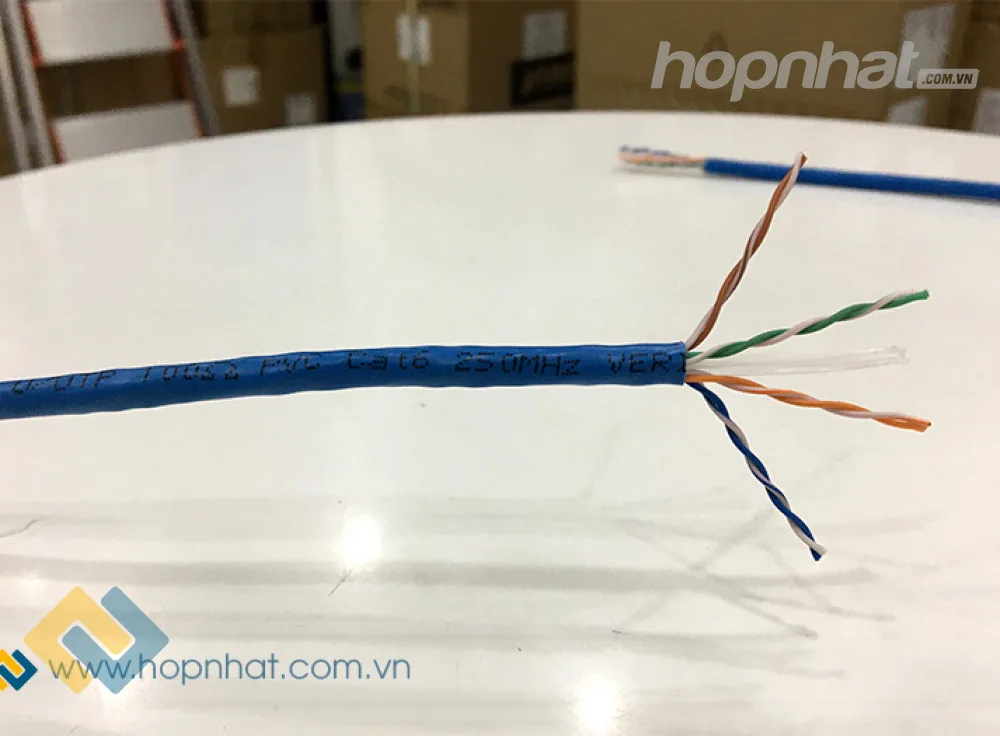

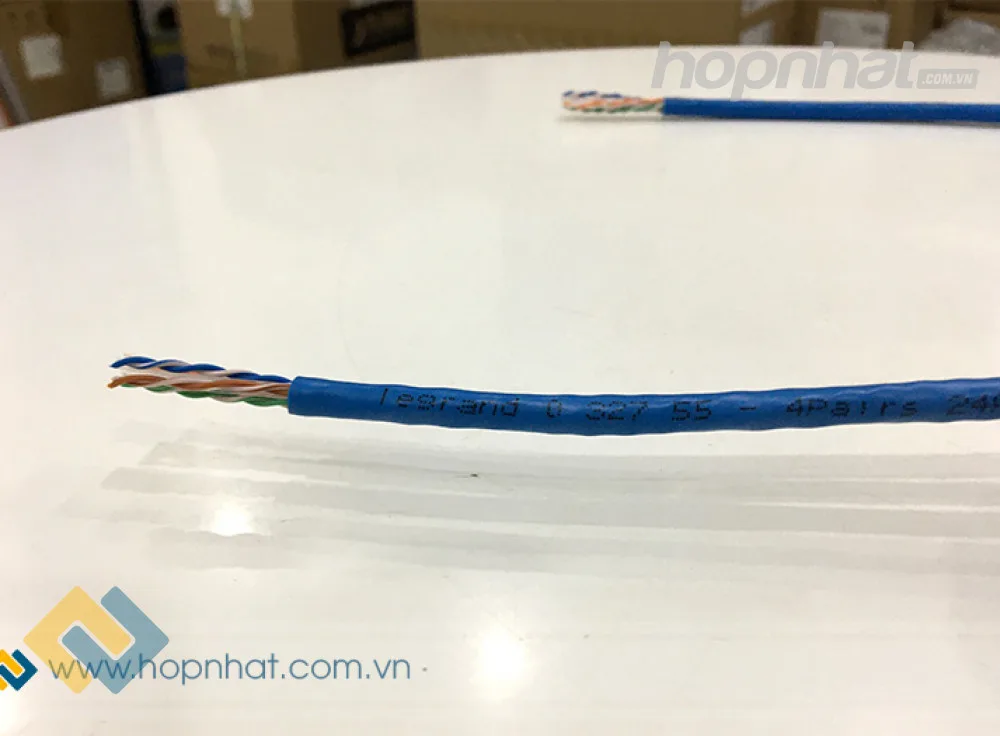

Hình ảnh: 4 đôi sợi đồng 0,53 mm cách điện PE bên trong vỏ PVC của mã 032755

Chọn 032755 (PVC) hay 032754 (LSZH)?

Cả hai mã dùng chung nhân mạng, hạt mạng và patch panel Cat6 của Legrand hoặc hãng khác đạt Class E, nên có thể phối hợp trong cùng công trình: 032754 cho tầng hầm, hành lang thoát nạn; 032755 cho các sàn văn phòng.

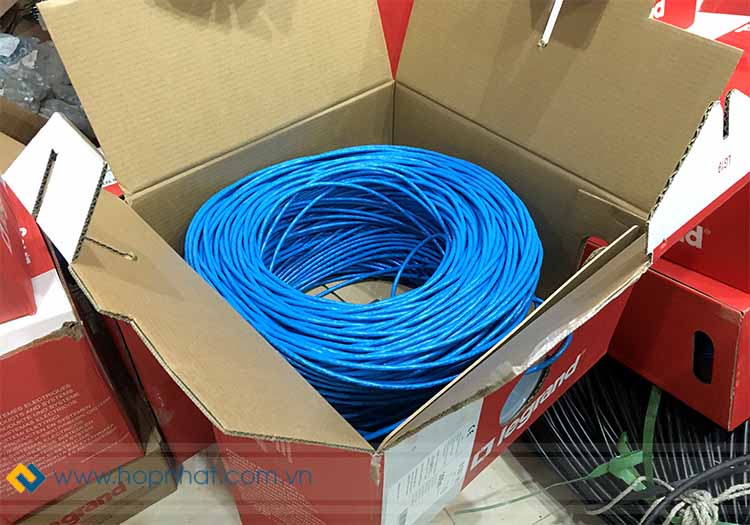

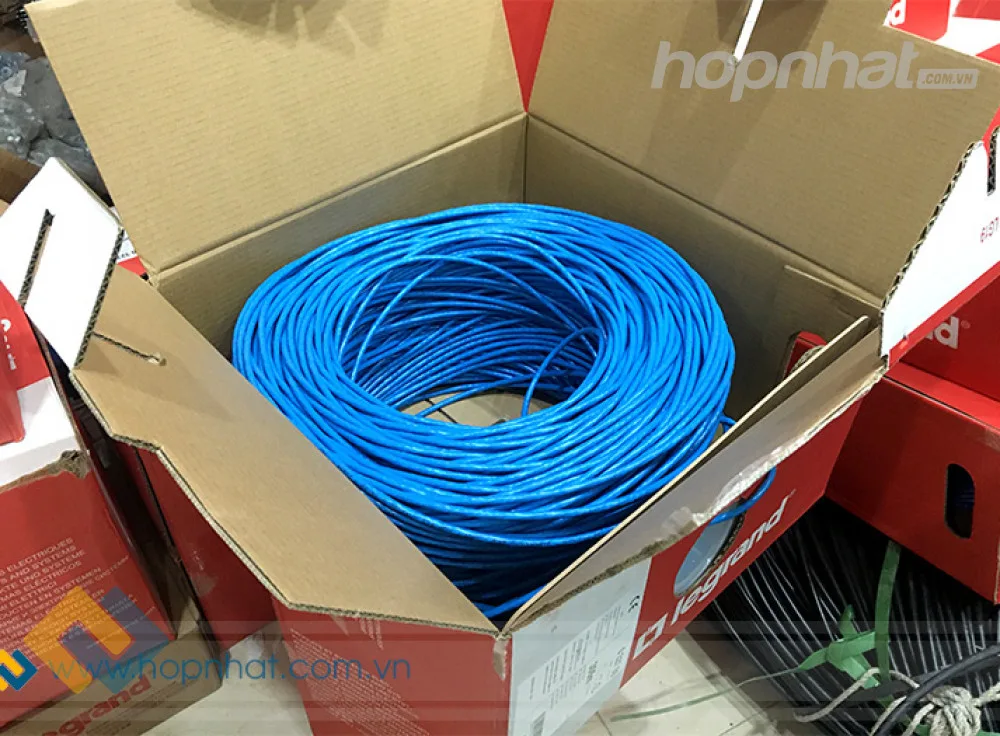

Hình ảnh: mở hộp cáp Legrand 032755, cuộn cáp xanh quấn quanh ống lõi để kéo không rối

Ứng dụng của cáp mạng Legrand Cat6 UTP PVC 032755

Cáp Class E chạy 1000BASE-T trọn kênh 100 m, dùng cho mạng LAN văn phòng, điểm mạng phòng khách sạn, hệ thống camera IP, bộ phát Wi-Fi và điện thoại IP cấp nguồn PoE ở mức 15 W theo công bố của hãng. Mã này dùng trong nhà; tuyến ngoài trời hoặc chôn ngầm cần cáp vỏ PE. Khi cần 10 Gigabit đủ 100 m, chuyển sang cáp Cat6A.

Mua cáp mạng Legrand Cat6 UTP PVC 032755 tại Hợp Nhất

Hợp Nhất giao mã 032755 nguyên thùng 305 m từ kho Hà Nội và TP.HCM, kèm CO/CQ theo lô, hóa đơn VAT, có đủ nhân mạng, mặt nạ và patch panel Cat6 đi cùng. Gửi số thùng và địa chỉ nhận hàng để nhận báo giá qua Email trong ngày làm việc.

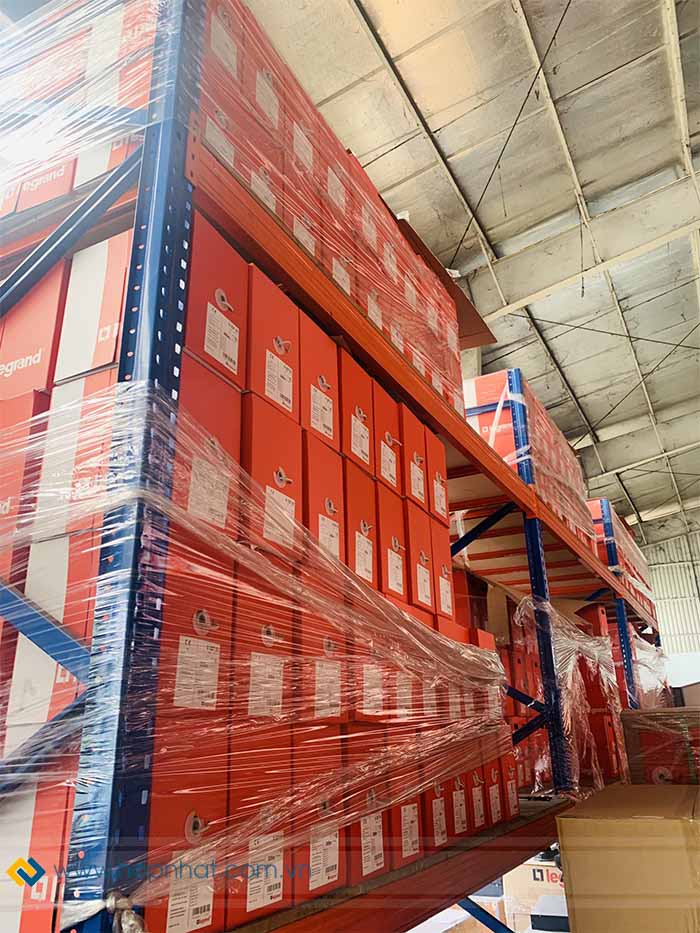

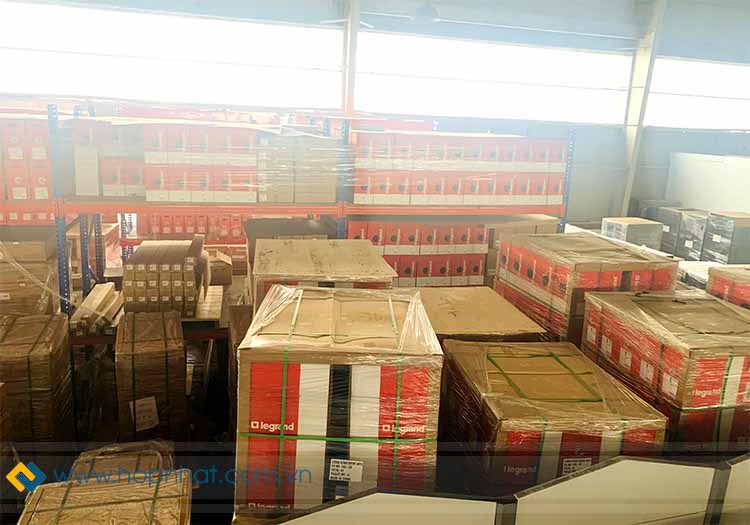

Hình ảnh: cáp mạng Legrand Cat6 nguyên thùng tại kho Hợp Nhất

Dây mạng Cat6, cáp LAN Cat6, cáp Ethernet Cat6 – gọi tên nào cũng là một thứ

Khi hỏi mua, mỗi người quen một cách gọi khác nhau nên rất dễ nhầm. Thực tế đây đều là cùng một loại cáp đồng xoắn đôi 4 đôi – 8 sợi đạt chuẩn Category 6:

• Dây mạng Cat6 / dây cáp mạng Cat6 – cách gọi phổ biến nhất của thợ thi công.
• Cáp LAN Cat6 / dây LAN Cat6 – gọi theo hệ thống mạng nội bộ mà nó phục vụ.
• Cáp Ethernet Cat6 – gọi theo chuẩn truyền dẫn Ethernet chạy trên sợi cáp.
• Cáp UTP Cat6 / cáp mạng UTP Cat6 – nhấn vào phần vỏ: UTP là loại không có lớp chống nhiễu.

Điều thực sự cần phân biệt không phải là tên gọi, mà là chuẩn vỏ (UTP hay FTP), vật liệu vỏ ngoài (PVC hay LSZH) và lõi đồng nguyên chất hay hợp kim. Sản phẩm trên trang này là bản UTP vỏ PVC; nếu công trình yêu cầu vỏ ít khói khi cháy thì chọn bản Cat6 UTP LSZH, còn tuyến đi cùng máng dây điện thì chọn bản có bọc chống nhiễu như Cat6 FTP.

Một thùng dây mạng Cat6 305m đi được bao nhiêu điểm?

Đây là câu hỏi hay gặp nhất khi bóc tách vật tư. Cách tính nhanh dùng được ngay tại công trường:

Con số trên đã trừ khoảng 10% hao hụt cho phần uốn góc, chừa dây trong tủ và phần cắt bỏ khi bấm hỏng. Nếu tuyến dài quá 100 m thì không nối thêm cáp đồng được nữa – phải chuyển sang tuyến quang, vì vượt 100 m là tốc độ tụt và kết nối chập chờn.

Giá dây cáp mạng Cat6 phụ thuộc vào những gì?

Cùng ghi “Cat6” nhưng giá mỗi thùng có thể chênh nhau vài lần. Bốn yếu tố quyết định:

1. Lõi đồng nguyên chất hay CCA – lõi đồng nguyên chất đắt hơn hẳn nhưng là thứ duy nhất chạy đúng chuẩn và chịu được PoE. Thùng CCA nhẹ bất thường, bẻ lõi thấy ánh trắng bạc bên trong.
2. Đường kính lõi – 23AWG dày hơn 24AWG, suy hao thấp hơn trên tuyến dài, giá cao hơn.
3. Vật liệu vỏ – vỏ LSZH (ít khói, không halogen) đắt hơn vỏ PVC thường, bắt buộc ở một số công trình có yêu cầu PCCC.
4. Chứng từ đi kèm – hàng có CO, CQ theo đúng lô và hoá đơn VAT luôn cao hơn hàng trôi nổi, nhưng là điều kiện bắt buộc khi nghiệm thu.

Vì giá đồng biến động theo tuần nên chúng tôi không niêm yết cố định. Xin gọi 024 222 55666 để nhận báo giá dây cáp mạng Cat6 theo đúng số lượng và chủng loại cần dùng.

Các dòng dây mạng Cat6 khác đang phân phối

• Cat6 UTP Commscope AMP – dòng được chỉ định nhiều nhất trong hồ sơ thầu.
• Cat6 UTP LS – công nghệ Hàn Quốc, vỏ chống cháy.
• Cat6 UTP Vinacap – sản xuất trong nước, tối ưu chi phí cho dự án khối lượng lớn.
• Cat6 UTP Alantek – nhiều màu vỏ, tiện phân tuyến trong tủ rack.
• Cat6A Panduit – khi cần chạy 10 Gbps đủ 100 m.

Xem toàn bộ nhóm tại danh mục cáp mạng Cat6.

Câu hỏi thường gặp về dây mạng Cat6

Dây mạng Cat6 chạy được tốc độ bao nhiêu?
1 Gbps thoải mái trong 100 m; chạy 10 Gbps được nhưng chỉ trong khoảng 37–55 m tuỳ mức nhiễu xung quanh. Cần 10 Gbps đủ 100 m thì phải dùng Cat6A.

Dây cáp mạng Cat6 có cấp nguồn PoE cho camera được không?
Được, và tốt hơn Cat5e vì lõi dày hơn nên ít sụt áp trên tuyến dài. Đây là lý do các hệ camera IP và access point hiện nay đều đi Cat6.

Cáp UTP Cat6 và FTP Cat6 nên chọn loại nào?
UTP cho hầu hết văn phòng và nhà ở. Chỉ chọn FTP khi tuyến cáp chạy song song dây điện lực trong cùng máng, gần đèn huỳnh quang, thang máy hoặc thiết bị công suất lớn – và nhớ phải tiếp đất một đầu thì lớp chống nhiễu mới có tác dụng.

Cắm dây Cat6 vào hạt mạng Cat5e có sao không?
Vẫn chạy nhưng cả tuyến bị kéo xuống mức Cat5e. Muốn giữ chuẩn Cat6 thì hạt mạng, nhân mạng và patch panel đều phải là Cat6.
