Dây cáp mạng Cat6 Panduit là gì, đạt tiêu chuẩn nào? TIA-568, ISO 11801, UL CM, CE

Dây cáp mạng Cat6 Panduit là gì?

Dây cáp mạng Cat6 Panduit là cáp đồng xoắn đôi Category 6 của hãng Panduit (Mỹ), dòng NetKey. Mã bán phổ biến tại Việt Nam là NUC6C04BU-FE: cáp UTP 4 đôi, lõi đồng đặc 24 AWG, có lõi nhựa chữ thập tách 4 đôi dây, vỏ PVC cấp CM màu xanh dương, đóng thùng 305 m (1000 ft). Cáp đạt băng thông 250 MHz, chạy 1 Gbps đủ 100 m theo ANSI/TIA-568.2-D và ISO/IEC 11801 Class E.

Điểm làm Panduit được chỉ định nhiều ở dự án không nằm ở tên tuổi mà ở bộ chứng nhận in rõ trên nhãn thùng: TIA/ISO về hiệu năng, UL về vỏ chống cháy (dòng chữ NKA CM 75C), CE và EAC về an toàn. Bài viết giải mã từng tiêu chuẩn đó, soi cấu tạo thực tế của sợi cáp và chỉ cách nhận biết hàng chính hãng, để bạn đọc được nhãn thùng cáp mạng Cat6 của bất kỳ hãng nào.

Vì sao phải đọc tiêu chuẩn trước khi mua cáp mạng?

Trước khi đi sâu vào cáp Panduit, chúng ta cần hiểu rằng, không giống như phần mềm có thể cập nhật qua mạng (OTA). Dây cáp mạng một khi đã được thi công âm tường, đi máng cáp hoặc triển khai dưới sàn nâng (raised floor) của Data Center thì việc thay thế là cực kỳ tốn kém và phức tạp.

Một hệ thống cáp kém chất lượng sẽ gây ra:

- Suy hao tín hiệu (Attenuation): Tốc độ mạng chậm dần theo chiều dài dây.

- Nhiễu xuyên âm (Crosstalk): Các dải tín hiệu "đá" sang nhau gây mất gói tin (packet loss).

- Mất an toàn phòng cháy chữa cháy: Vỏ cáp sinh ra khói độc hoặc bắt lửa nhanh khi có sự cố.

Các tổ chức như TIA (Telecommunications Industry Association) của Mỹ hay ISO/IEC (International Organization for Standardization / International Electrotechnical Commission) thiết lập ra các bài kiểm tra giới hạn vật lý để đảm bảo rằng, nếu một cuộn cáp đạt chuẩn, nó chắc chắn sẽ truyền tải tín hiệu đúng như cam kết trong mọi điều kiện tiêu chuẩn.

Cáp mạng Cat6 Panduit đạt những tiêu chuẩn nào?

Thông qua các hình ảnh thực tế về thùng cáp Panduit NetKey Category 6 (mã sản phẩm NUC6C04BU-FE), chúng ta có thể bóc tách những giá trị kỹ thuật cốt lõi mà sản phẩm này sở hữu.

Tiêu chuẩn hiệu suất: ANSI/TIA-568.2-D và ISO/IEC 11801 Class E

Đây là "kinh thánh" trong ngành viễn thông. Cáp mạng Cat6 Panduit được chứng nhận đáp ứng và thậm chí vượt xa (có Headroom cao) các yêu cầu của ANSI/TIA-568.2-D Category 6 và ISO/IEC 11801 Class E.

Băng thông 250 MHz: Tiêu chuẩn này bắt buộc cáp phải hoạt động ổn định ở tần số tối đa 250 MHz (gấp 2.5 lần so với cáp Cat5e). Điều này cho phép cáp Panduit Cat6 hỗ trợ chuẩn mạng Gigabit Ethernet (1000BASE-T) mượt mà trên khoảng cách đủ 100 mét.

Hỗ trợ 10-Gigabit (10GBASE-T): Mặc dù là Cat6, nhờ thiết kế lõi tối ưu, cáp Panduit có khả năng hỗ trợ truyền tải tốc độ lên đến 10Gbps ở khoảng cách ngắn (thường từ 37m đến 55m). Đây là tính năng "cứu cánh" cực kỳ hữu ích cho các liên kết máy chủ (server-to-switch) trong các phòng máy chủ vừa và nhỏ mà chưa cần phải nâng cấp lên Cat6A đắt đỏ.

Kiểm soát nhiễu xuyên âm cực tốt (NEXT & PSNEXT): TIA/EIA quy định mức độ nhiễu tối đa cho phép. Panduit áp dụng công nghệ xoắn đôi với bước xoắn ngẫu nhiên (randomized twist rates) giữa 4 cặp dây, giúp loại bỏ hiện tượng nhiễu xuyên âm gần (NEXT) và nhiễu xuyên âm tổng (PSNEXT), đảm bảo tín hiệu toàn vẹn tuyệt đối.

Chứng nhận an toàn quốc tế (CE, EAC) và tiêu chuẩn chống cháy lan

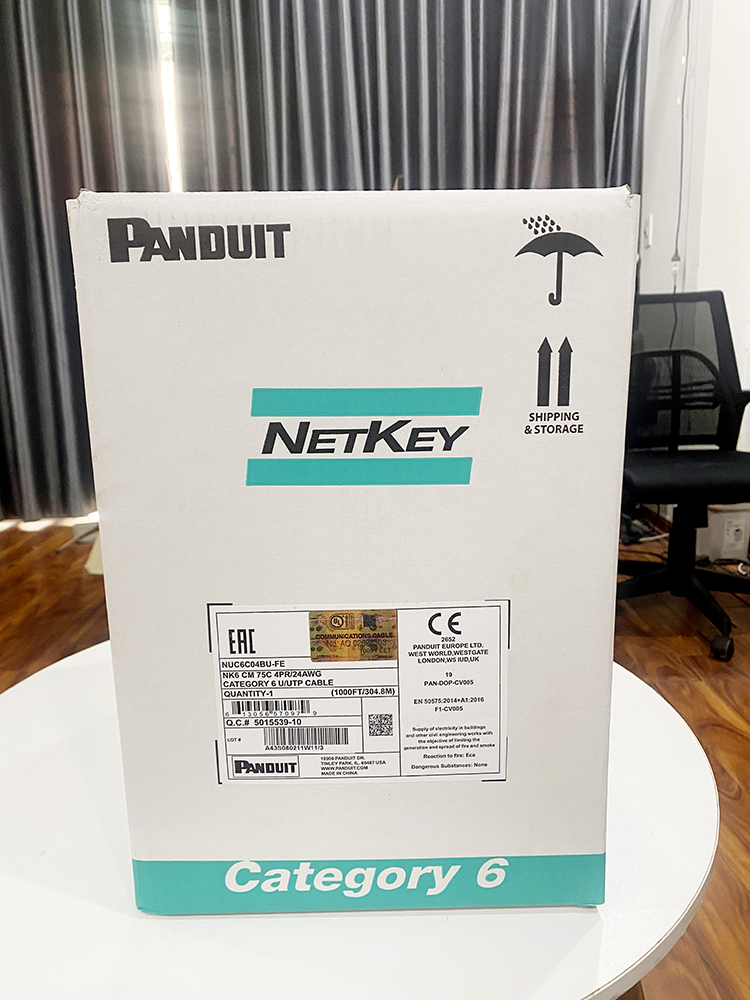

Quan sát trên tem nhãn của thùng cáp Panduit NUC6C04BU-FE, người dùng dễ dàng nhận thấy các chứng nhận:

CE (Conformité Européenne): Dấu CE khẳng định cáp Panduit đáp ứng các yêu cầu về an toàn, sức khỏe và bảo vệ môi trường của Liên minh Châu Âu (EU). Một sản phẩm có dấu CE là một lời cam kết về chất lượng và độ an toàn điện tử không gây nhiễu loạn cho các thiết bị khác.

EAC (Eurasian Conformity): Chứng nhận đáp ứng các quy chuẩn kỹ thuật nghiêm ngặt của Liên minh Kinh tế Á - Âu.

Tiêu chuẩn vỏ bọc CM (Communications Multipurpose): Dòng chữ NKA CM 75C trên nhãn cho biết đây là loại vỏ cáp được tổ chức UL (Underwriters Laboratories) kiểm định chống cháy lan cơ bản, phù hợp để triển khai trong môi trường thương mại, đi dây ngang trong tường hoặc trong ống gen nhựa. Chịu được nhiệt độ lên tới 75°C, đảm bảo cáp không bị biến dạng khi hoạt động liên tục.

Cấu trúc vật lý của cáp mạng Panduit Cat6

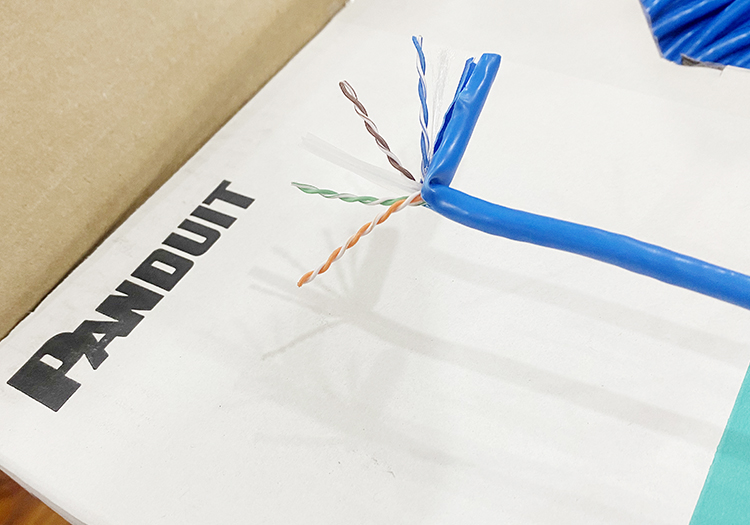

Sự uy tín (Trustworthiness) và tính chuyên môn (Expertise) của Panduit không chỉ nằm ở giấy chứng nhận, mà được thể hiện rõ ràng qua cấu tạo vật lý của từng mét cáp. Phân tích hình ảnh lõi cáp Panduit Cat6 đang được tuốt vỏ, chúng ta thấy rõ sự tỉ mỉ trong gia công:

Lõi đồng nguyên chất 24 AWG (Solid Bare Copper)

Cáp Panduit NetKey Cat6 sử dụng 100% đồng nguyên chất, kích thước 24 AWG cho 4 cặp dây xoắn đôi (8 lõi).

Thực tế thị trường: Rất nhiều loại cáp mạng giá rẻ hiện nay sử dụng nhôm mạ đồng (CCA - Copper Clad Aluminum) để giảm giá thành. Cáp CCA giòn, dễ gãy, suy hao tín hiệu lớn và đặc biệt nguy hiểm nếu dùng để cấp nguồn PoE (do điện trở nhôm cao, sinh nhiệt gây chập cháy).

Giá trị của Panduit: Việc dùng đồng đặc nguyên chất giúp tín hiệu đi qua cáp Panduit truyền đi xa hơn, ổn định hơn và ít suy hao (Return Loss thấp). Đây là yếu tố bắt buộc đối với hệ thống mạng chuyên nghiệp.

Lõi phân tách chữ thập (Cross-web / Spline) độc quyền

Trong hình ảnh cắt lớp, bạn có thể thấy rõ một rãnh nhựa hình chữ thập nằm ở trung tâm, tách biệt hoàn toàn 4 cặp dây.

Lõi chữ thập này là dấu hiệu nhận biết của một sợi cáp Cat6 chuẩn mực. Nhiệm vụ của nó là giữ cho bước xoắn của 4 cặp dây không bị xê dịch trong quá trình kéo cáp, uốn cong khi thi công.

Quan trọng hơn, lõi chữ thập tạo ra khoảng cách vật lý cách ly các từ trường sinh ra giữa các cặp dây, từ đó triệt tiêu tối đa hiện tượng Crosstalk (Nhiễu xuyên âm). Đây là lý do cáp Panduit luôn pass (vượt qua) bài test của các máy đo mạng chuyên dụng như Fluke Networks một cách dễ dàng.

Vỏ bọc cáp mềm mại nhưng bền bỉ

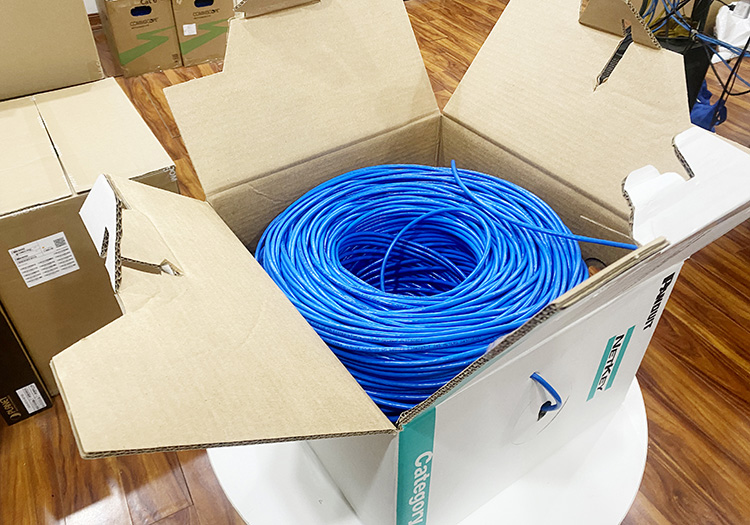

Phần vỏ nhựa màu xanh (Blue) đặc trưng được làm từ vật liệu chất lượng cao, có độ đàn hồi tốt, giúp các kỹ sư thi công dễ dàng kéo cáp trong các máng trunking chật hẹp mà không lo làm rách vỏ hay dập gãy lõi đồng bên trong. Thiết kế hộp dẹt (Reelex packaging) hoặc cuộn pull-box cũng là điểm cộng lớn của Panduit, giúp kéo dây ra mượt mà, không bị xoắn rối (kink).

Tại sao Panduit Cat6 là ưu tiên hàng đầu cho các dự án trọng điểm?

Đứng dưới góc độ của một chuyên gia thiết kế hạ tầng, việc lựa chọn cáp mạng Panduit Cat6 không đơn thuần là mua một sợi dây kết nối, mà là mua sự "bảo hiểm" cho toàn bộ hệ thống.

Khả năng hỗ trợ cấp nguồn PoE tuyệt vời (Power over Ethernet)

Với sự bùng nổ của Camera giám sát độ phân giải cao, Access Point Wi-Fi 6/Wi-Fi 7, hay hệ thống kiểm soát cửa, việc cấp nguồn qua dây mạng (PoE+, PoE++) ngày càng phổ biến. Các thiết bị này đòi hỏi công suất lên đến 60W hoặc 90W. Lõi đồng nguyên chất 24AWG của Panduit kết hợp với khả năng chịu nhiệt 75°C giúp giải quyết triệt để vấn đề tản nhiệt khi chạy PoE công suất cao, ngăn chặn nguy cơ chập cháy mà cáp rẻ tiền hay gặp phải.

Tiết kiệm chi phí bảo trì (TCO - Total Cost of Ownership)

Một hệ thống cáp Panduit khi được thi công đúng chuẩn có vòng đời lên tới 15-20 năm. Khoản đầu tư ban đầu cho cáp chính hãng Panduit có thể nhỉnh hơn cáp phổ thông, nhưng chi phí vòng đời (TCO) lại thấp hơn rất nhiều do bạn sẽ không bao giờ phải đối mặt với tình trạng rớt mạng cục bộ, tốn nhân lực dò lỗi hay phải đục tường đi lại dây.

Khả năng dự phòng (Headroom) cao

Cáp Panduit được thiết kế để vượt ngưỡng tối thiểu của TIA/ISO với một biên dự phòng (headroom) ghi trong báo cáo đo của hãng. Biên này bù cho hao hụt phát sinh khi thi công thật: đầu bấm chưa hoàn hảo, cáp bị kéo căng, đi gần nguồn nhiễu, nhiệt độ cao trong máng. Khi nghiệm thu bằng máy đo chứng nhận, tuyến cáp Panduit vì thế thường đạt với dư lượng thay vì đạt sát ngưỡng.

Cách nhận biết dây cáp mạng Cat6 Panduit chính hãng

Panduit là thương hiệu bị làm giả nhiều, nên ngoài giấy tờ cần soi trực tiếp thùng và sợi cáp:

• Thùng: logo PANDUIT và dòng NetKey in rõ, ghi Category 6, số lượng 1000 ft (304,8 m), hộp carton có lỗ luồn dây để rút cáp không xoắn; tem có mã vạch, số lô (lot number), dấu CE, EAC và dòng mã NUC6C04BU-FE.
• Vỏ dây: chữ in sắc nét, đủ hãng, mã hàng, Category 6, cấp vỏ CM và số mét; màu xanh dương đồng đều, vỏ dẻo không giòn.
• Cắt ngang: thấy lõi nhựa chữ thập ở tâm, 8 sợi lõi đồng đặc sáng màu, gập vài lần không gãy; cáp giả thường lõi nhôm mạ đồng, nhẹ tay và dễ gãy.
• Giấy tờ: nhà phân phối cung cấp được CO (xuất xứ) và CQ (chất lượng) theo lô hàng kèm hoá đơn.

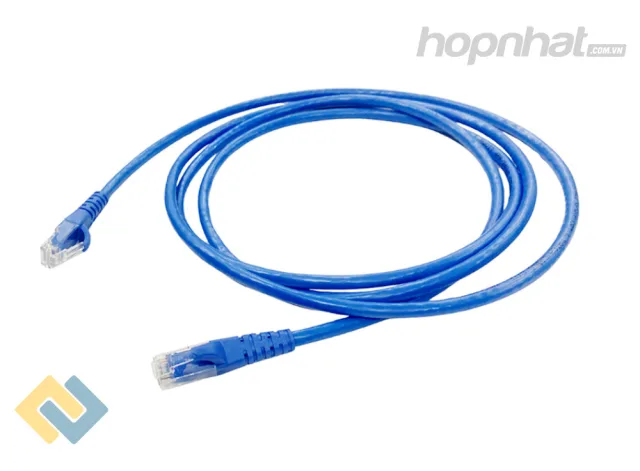

Cùng hệ Panduit còn có cáp mạng Cat6A Panduit NUL6X04BU-VEG cho tuyến cần 10 Gbps đủ 100 m, và các phụ kiện patch panel Panduit, dây nhảy mạng Cat6 Panduit để lắp đồng bộ.

Giải mã các chứng chỉ quốc tế như ANSI/TIA hay ISO/IEC trên dây cáp mạng Cat6 Panduit NetKey không chỉ là những con số trên giấy. Chúng là sự bảo chứng cho một hệ thống hạ tầng vật lý không thỏa hiệp với lỗi lầm. Từ lõi đồng nguyên chất 24AWG, lõi chữ thập chống nhiễu chuyên dụng, cho đến lớp vỏ đạt chuẩn an toàn cháy nổ, mọi chi tiết đều được Panduit tối ưu hóa cho hiệu suất cao nhất.

Đọc thêm về cùng dòng cáp này: cấp chống cháy CM, CMR, CMP, LSZH của dây cáp mạng Panduit và hệ thống cáp mạng Panduit đồng bộ cho toà nhà, Data Center. Cần báo giá theo thùng kèm datasheet và CO/CQ, gửi yêu cầu qua Email cho Hợp Nhất, phản hồi trong ngày làm việc.
