Hệ thống cáp mạng Panduit đồng bộ: cáp Cat6, nhân mạng, patch panel, dây nhảy

Hệ thống cáp mạng Panduit đồng bộ là gì?

Hệ thống cáp mạng Panduit đồng bộ là cách lắp toàn bộ một kênh truyền dẫn bằng linh kiện cùng hãng: cáp Cat6 NetKey hoặc Cat6A kéo ngang, nhân mạng Mini-Com ở ổ mạng, patch panel ở tủ rack và dây nhảy ở hai đầu. Lý do nằm ở cách đo hiệu năng của tiêu chuẩn TIA/EIA-568 và ISO/IEC 11801: cấp Category được chứng nhận trên cả kênh, không trên từng cuộn cáp, nên một hạt mạng hay dây nhảy kém cấp kéo cả tuyến xuống mức thấp nhất.

Bài viết đi qua từng thành phần của hệ Panduit, thông số vận hành lấy từ bảng datasheet NetKey NK6, và vì sao các Data Center, toà nhà văn phòng hạng A thường chỉ định trọn bộ Panduit thay vì ghép linh kiện nhiều hãng.

Nếu bạn đang sở hữu những cuộn cáp mạng Cat6 hay Cat6A chất lượng nhưng lại sử dụng các phụ kiện kết nối kém phẩm cấp, toàn bộ hệ thống sẽ rơi vào tình trạng "nghẽn cổ chai" (bottleneck). Bài viết này sẽ phân tích lý do tại sao giải pháp mạng toàn diện Panduit lại là tiêu chuẩn vàng cho các AI Data Center và hạ tầng mạng bền vững.

Tại sao cáp tốt là chưa đủ, phải đồng bộ cả kênh?

Suy hao tại điểm kết nối (Insertion Loss & Return Loss)

Khi tín hiệu điện từ truyền qua các điểm đấu nối như đầu bấm mạng Panduit hoặc nhân mạng Panduit (Keystone Jack), hiện tượng suy hao là không tránh khỏi. Tuy nhiên, với các linh kiện rẻ tiền, chỉ số Insertion Loss (suy hao khi cắm) và Return Loss (tín hiệu phản xạ ngược) thường rất cao. Điều này gây ra lỗi bit, buộc hệ thống phải gửi lại gói tin, dẫn đến độ trễ (latency) tăng cao – kẻ thù số một của các ứng dụng thời gian thực.

Nguy cơ trong các hệ thống AI Data Center

Các hệ thống tính toán hiệu năng cao cho AI đòi hỏi băng thông khổng lồ và liên tục. Chỉ cần một điểm tiếp xúc bị oxy hóa hoặc ngàm giữ không chặt, sự gián đoạn nhỏ nhất cũng có thể làm hỏng quá trình huấn luyện mô hình dữ liệu. Hạ tầng cáp mạng Panduit được thiết kế để loại bỏ triệt để các rủi ro này bằng sự đồng bộ tuyệt đối.

Tham khảo chi tiết sản phẩm Dây cáp mạng Cat6 Panduit

Đầu bấm mạng (RJ45 Modular Plug) Panduit

Hạt mạng Panduit Cat6 không chỉ là một miếng nhựa và vài chân đồng; đó là một kiệt tác cơ khí chính xác.

Công nghệ mạ vàng 50 micro-inch

Điểm khác biệt lớn nhất giúp Panduit vượt xa đối thủ chính là lớp mạ vàng dày 50 micro-inch trên các chân tiếp xúc. Lớp mạ này giúp chống oxy hóa tuyệt đối ngay cả trong môi trường có độ ẩm cao hoặc phòng máy có nồng độ hóa chất ăn mòn nhẹ. Nó đảm bảo bề mặt tiếp xúc luôn sáng bóng, duy trì khả năng truyền tải tín hiệu ổn định sau hàng thập kỷ.

Ngàm giữ cáp (Strain Relief) và thiết kế chống nhiễu

Panduit sử dụng thiết kế ngàm giữ đặc biệt giúp cố định cấu trúc xoắn của 4 cặp dây lõi đồng ngay sát điểm tiếp xúc. Điều này cực kỳ quan trọng để duy trì hiệu năng chống nhiễu xuyên âm (Crosstalk) xuyên suốt từ dây vào thẳng thiết bị.

Hỗ trợ hoàn hảo cho PoE cường độ cao

Với xu hướng cấp nguồn qua mạng (Power over Ethernet), đầu bấm Panduit được kiểm nghiệm để chịu tải nhiệt tốt. Nó không bị hiện tượng hồ quang điện làm rỗ chân đồng khi người dùng rút/cắm thiết bị đang hoạt động (PoE+ hoặc PoE++), bảo vệ an toàn cho cả thiết bị đầu cuối và Switch.

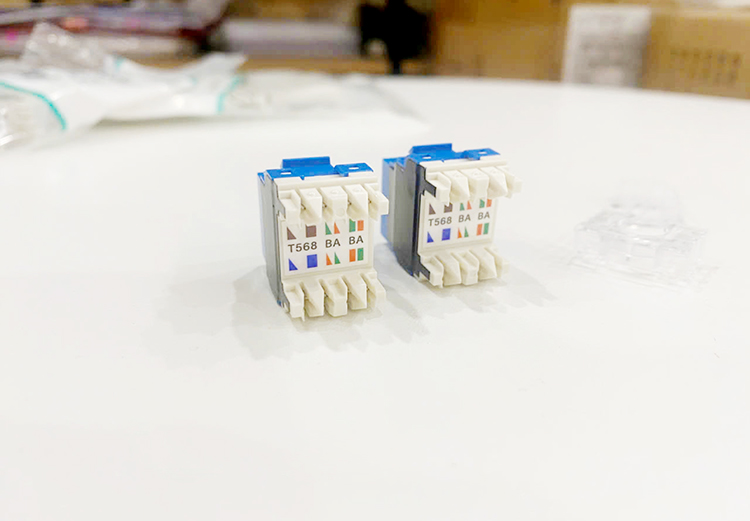

Nhân mạng Panduit (Keystone Jack) trái tim của mọi điểm kết nối

Nếu dây cáp là "hệ tuần hoàn" thì nhân mạng Panduit chính là các "trạm biến áp" điều tiết sự ổn định. Dòng Mini-Com trứ danh của hãng đã tái định nghĩa khái niệm về sự tiện lợi và hiệu suất.

Công nghệ triệt tiêu nhiễu độc quyền

Khác với các loại nhân mạng thông thường, Keystone Jack Panduit Cat6 sở hữu cấu trúc bảng mạch (PCB) tối ưu bên trong. Các chân tiếp xúc được sắp xếp theo hình học đặc biệt để triệt tiêu nhiễu NEXT (Near-End Crosstalk) ngay tại điểm đấu nối.

Độ bền cơ học vượt trội

Lớp mạ vàng tiêu chuẩn cao cho phép nhân mạng Panduit chịu được ít nhất 2500 lần cắm rút. Đây là con số ấn tượng, đảm bảo hệ thống không bị lỏng lẻo hay chập chờn sau nhiều năm sử dụng và bảo trì.

Thiết kế Mini - Com linh hoạt và thẩm mỹ

Hệ thống Mini-Com cho phép nhân mạng lắp vừa khít vào mọi loại mặt wallplate, hộp nổi hay Patch Panel rỗng. Đặc biệt, công nghệ bấm không cần dùng tool (tool-less) giúp đảm bảo mọi mối nối có chất lượng đồng nhất, không phụ thuộc vào tay nghề thợ.

Patch Panel Panduit giải pháp tối ưu mật độ cho phòng máy chủ

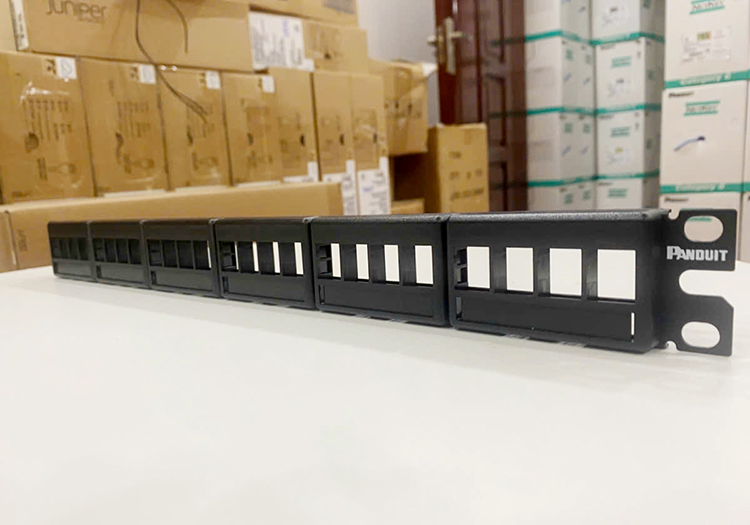

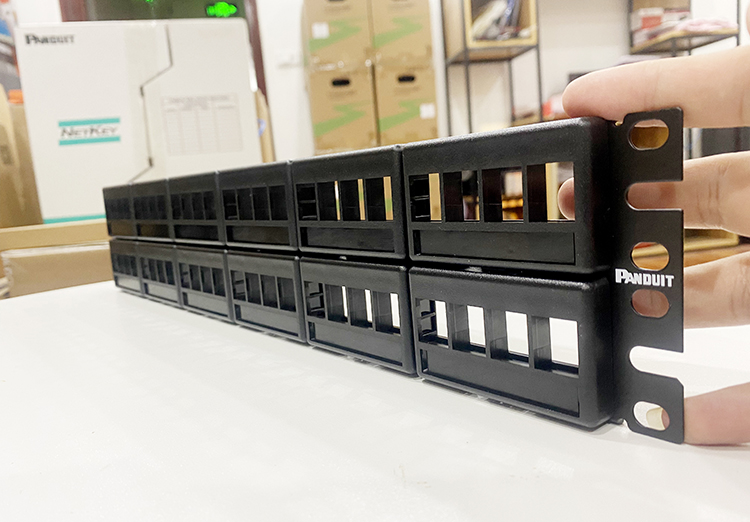

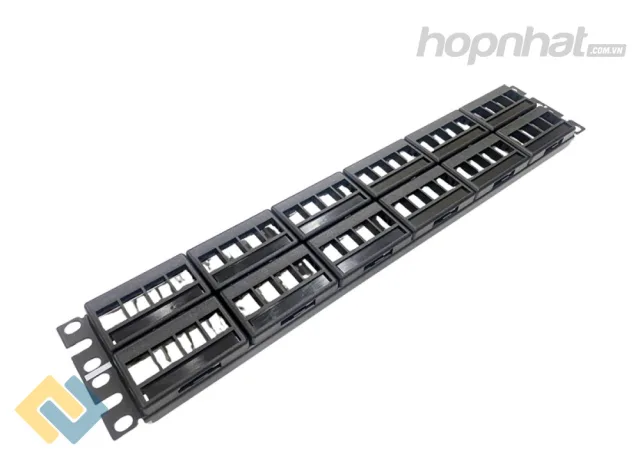

Trong một trung tâm dữ liệu, việc quản lý hàng ngàn kết nối trong không gian hẹp là một thách thức lớn. Patch Panel 24 Port Panduit - Patch Panel 48 Port Panduit là lời giải hoàn hảo.

Kiến trúc Modular Patch Panel linh hoạt

Panduit ưu tiên sử dụng khung Patch Panel rỗng (Unloaded) kết hợp với các Module Jack. Cách tiếp cận này giúp kỹ sư dễ dàng nâng cấp hoặc thay thế từng cổng bị hỏng mà không cần tháo dỡ toàn bộ thanh quản lý, giúp tối ưu thời gian uptime của hệ thống.

Triệt tiêu nhiễu Alien Crosstalk (AXT)

Khi chạy full tải 10Gbps trên các dòng Cat6A, nhiễu chéo giữa các cổng kề nhau (Alien Crosstalk) là vấn đề nghiêm trọng. Cấu trúc kim loại và khoảng cách tính toán chuẩn xác trên Patch Panel Panduit giúp ngăn chặn triệt để hiện tượng này.

Quản lý cáp thông minh và tối ưu luồng khí (Airflow)

Thiết kế ngàm giữ và thanh quản lý cáp Panduit tích hợp giúp quy hoạch dây gọn gàng ở mặt sau tủ Rack. Việc này không chỉ mang lại tính thẩm mỹ mà còn giúp luồng khí làm mát máy chủ lưu thông hiệu quả, ngăn ngừa tình trạng quá nhiệt.

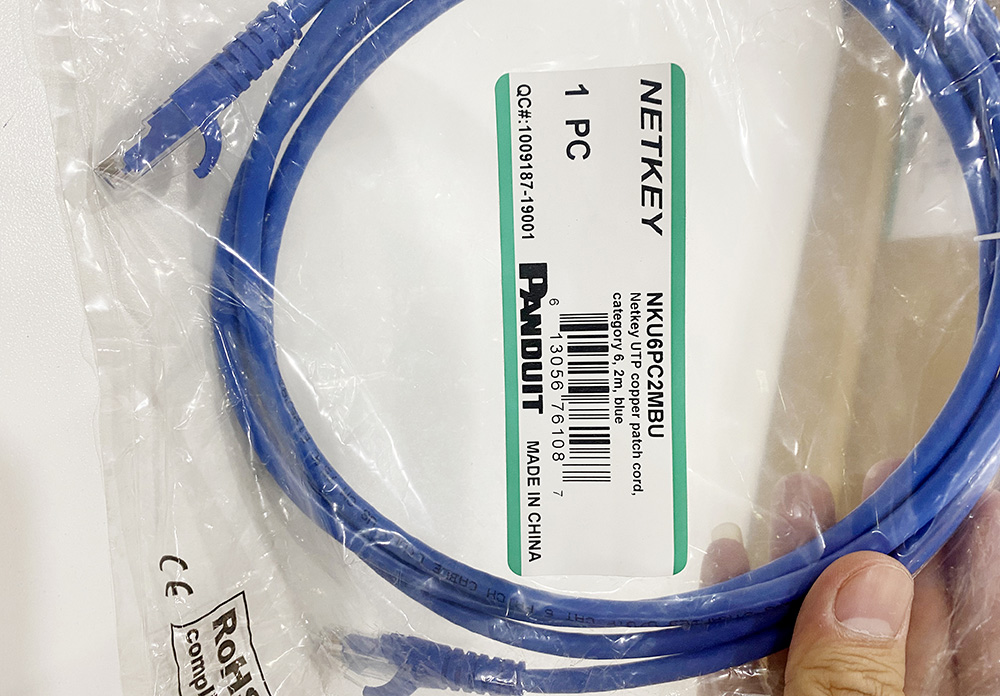

Dây nhảy mạng Panduit (Patch Cord) mắt xích cuối cùng

Nhiều đơn vị sai lầm khi dùng cáp xịn nhưng lại chọn dây nhảy (Patch Cord) giá rẻ. Đây chính là điểm gây ra suy hao tín hiệu nghiêm trọng nhất.

• Hiệu suất Component Level: Dây nhảy Panduit (dòng NetKey hoặc TX6) được kiểm định khắt khe ở cấp độ linh kiện đơn lẻ trước khi xuất xưởng.

• Đầu nối đúc sẵn (Overmolded Boot): Phần đầu RJ45 đúc liền khối giúp bảo vệ chốt gài và ngăn gập gãy lõi đồng.

• Lõi dây bện (Stranded Wire): Giúp dây cực kỳ mềm dẻo, chịu được việc uốn cong liên tục trong tủ Rack mà không ảnh hưởng băng thông.

• Dòng dây 28 AWG siêu nhỏ: Panduit dẫn đầu với loại dây có đường kính nhỏ, giúp tăng diện tích trống trong tủ Rack lên tới 40%, hỗ trợ tản nhiệt tối ưu cho Data Center.

Vì sao Data Center chọn hệ thống cáp Panduit NetKey? Thông số từ datasheet

Trung tâm dữ liệu và phòng máy chủ đặt yêu cầu cao hơn văn phòng ở ba điểm: mật độ cáp lớn, vận hành liên tục và an toàn cháy. Hệ NetKey NK6 Category 6 của Panduit được hãng kiểm chứng ở cấu hình kênh 4 điểm nối (4-connector) dài tới 100 m, nghĩa là dùng đủ patch panel, hai nhân mạng và dây nhảy mà vẫn đạt Cat6, phù hợp cách đi dây qua điểm hợp nhất (consolidation point) trong phòng máy.

Về an toàn cháy, cáp NetKey NK6 đạt chứng nhận EN 50575 với phân loại Euroclass Eca và UL 1685, vỏ PVC chống cháy lan; cấp vỏ CM/CMR/CMP cho từng vị trí lắp xem bài cấp chống cháy dây cáp mạng Panduit. Các thông số vận hành dưới đây lấy từ bảng thông số kỹ thuật NetKey NK6 của hãng:

Ba chi tiết giúp thi công nhanh và ít lỗi trong phòng máy: số mét in giảm dần trên vỏ để biết lượng cáp còn lại trong thùng; thùng kiểu rút cáp (easy-pay-out) để cáp không xoắn gập khi kéo; dải nhiệt độ vận hành −20 °C đến 75 °C phù hợp cả hành lang nóng phía sau tủ rack. Kết hợp với dây nhảy 28 AWG mảnh và patch panel mật độ cao của cùng hãng, tủ rack còn chỗ cho luồng khí làm mát.

Tại sao nên triển khai giải pháp "End-to-End" đồng bộ của Panduit?

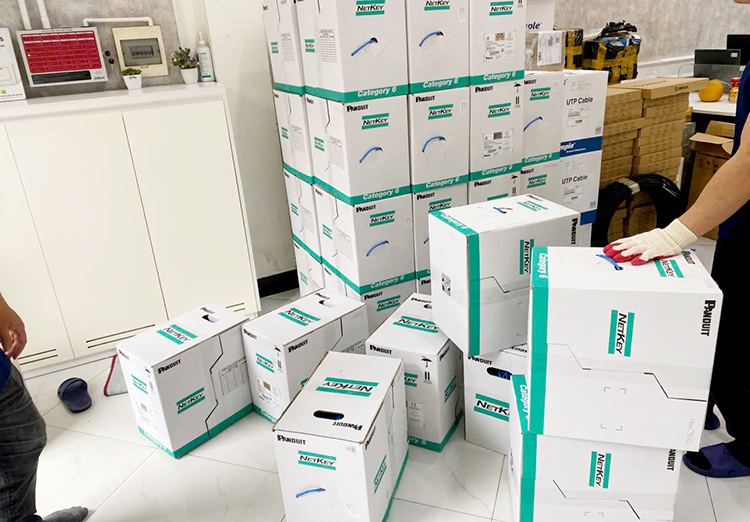

Khi sử dụng trọn bộ Cáp mạng + Nhân mạng + Patch Panel + Dây nhảy của Panduit, bạn đang đầu tư vào một "Hệ sinh thái hiệu suất":

1. Sự tương thích tuyệt đối: Kích thước lõi đồng của cáp Panduit vừa khít tuyệt đối với rãnh của đầu mạng và nhân mạng, triệt tiêu nhiễu tổng thể tốt hơn bất kỳ sự kết hợp lai tạp nào.

2. Bảo hành hệ thống lên đến 25 năm: Đây là cam kết mạnh mẽ nhất về uy tín (Trustworthiness). Panduit chỉ cung cấp gói bảo hành dài hạn này cho các công trình sử dụng đồng bộ vật tư chính hãng.

3. Dễ dàng quản lý và bảo trì: Sự đồng bộ giúp kỹ sư IT kiểm soát sơ đồ đấu nối và nâng cấp tương lai một cách khoa học, giảm thiểu rủi ro kỹ thuật phát sinh.

Lựa chọn Panduit không chỉ là lựa chọn một thương hiệu, mà là lựa chọn sự an tâm tuyệt đối cho hạ tầng thông tin. Với các giải pháp từ đầu bấm mạng Panduit, nhân mạng, đến thanh quản lý cáp, doanh nghiệp của bạn sẽ sở hữu một hệ thống mạng mạnh mẽ, sẵn sàng cho các thách thức của kỷ nguyên AI.

Bạn đang tìm kiếm báo giá vật tư mạng Panduit cho dự án tòa nhà hoặc Data Center?

Hãy liên hệ với Hợp Nhất đơn vị phân phối sản phẩm Panduit chính hãng, để được tư vấn hỗ trợ kỹ thuật và nhận mức giá ưu đãi nhất cho các dòng dây nhảy mạng Panduit 1m, 2m, 3m, 5m.

Đọc thêm: cáp mạng Cat6 Panduit đạt tiêu chuẩn nào và danh mục hạt mạng, dây nhảy mạng đang có hàng để chọn đúng mã đồng bộ với cáp.
