Dây nhảy mạng là gì? Công dụng, phân loại và cách chọn dây nhảy mạng Cat5e, Cat6

Dây nhảy mạng là gì?

Dây nhảy mạng (tiếng Anh: patch cord) là đoạn cáp mạng ngắn, thường dài 0,5–5 m, đã bấm sẵn hai đầu RJ45 có chụp bảo vệ, dùng để nối patch panel với switch trong tủ mạng và nối ổ mạng trên tường với máy tính, tivi, bộ phát wifi. Khác với thùng dây cáp mạng kéo cố định có lõi đồng đặc, dây nhảy dùng lõi đồng bện mềm để cắm rút nhiều lần không gãy.

Bài viết trả lời dây nhảy mạng dùng để làm gì, có những loại nào, chọn Cat5e hay Cat6, dài bao nhiêu là vừa và vì sao không nên tự cắt cáp thùng để làm dây nhảy.

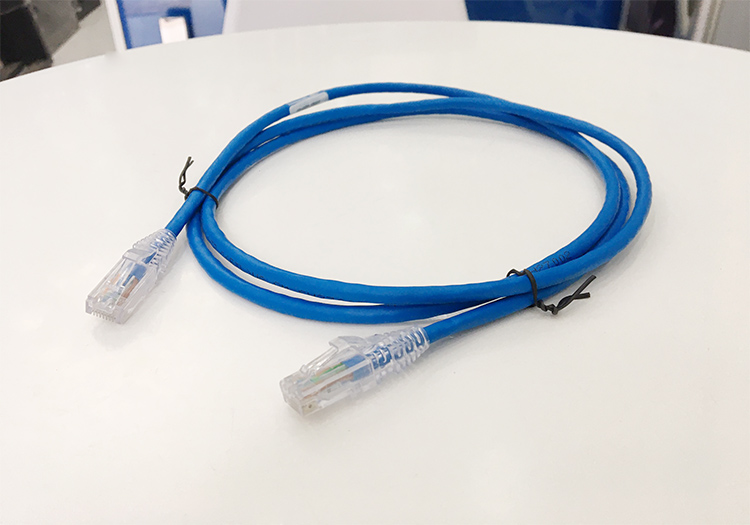

Hình ảnh: Dây nhảy mạng Cat5e Commscope

Các loại dây nhảy mạng đang có sẵn tại Hợp Nhất:

Dây nhảy mạng Cat6 Commscope

Dây nhảy mạng Cat5e Commscope

Dây nhảy mạng LS Cat5e

Dây nhảy mạng LS Cat6

Dây nhảy mạng nằm ở đâu trong hệ thống mạng?

Trong hệ thống cáp cấu trúc, cáp kéo cố định từ tủ mạng tới từng ổ mạng được đấu vào patch panel ở một đầu và nhân mạng ở đầu kia, không cắm thẳng vào switch hay máy tính. Hai đoạn nối cuối cùng đó, từ patch panel sang switch và từ ổ mạng sang thiết bị, chính là dây nhảy mạng. Cách bố trí này giúp đổi cổng, chuyển bàn làm việc chỉ bằng việc rút cắm dây nhảy, không phải kéo lại cáp.

Dây nhảy mạng thực chất chính là một đoạn dây cáp mạng ngắn để khi thiết lập hệ thống mạng LAN, kỹ thuật viên sẽ sử dụng để thực hiện việc kết nối, truyền dữ liệu giữa các thiết bị mạng bên trong tủ Rack hay giữa các node mạng với máy tính giúp người dùng có thề sử dụng internet.

Thông thường một Patch Cord sẽ có chiều dài giao động từ 1m, 2m, 3m, 5m,… tùy thuộc vào nhu cầu sử dụng cũng như khoảng cách giữa các thiết bị mạng và máy tính.

Dây nhảy mạng Lan có cấu trúc gồm hai đầu nối (connector) kiểu mô-đun chuẩn RJ45 với bộ phận chuôi hay còn gọi là boot. Phần chuôi làm từ vật liệu cao cấp vô cùng bền chắc và không gãy được dùng để bảo vệ đầu nối của Dây nhảy mạng. Bên trong Dây nhảy mạng là 4 cặp dây xoắn lõi đồng có tính chất mềm dẻo được cấu thành từ nhiều sợi nhỏ nên giúp cho việc đấu nối dây trở nên dễ dàng và linh hoạt.

Công dụng và phân loại dây nhảy mạng

Công dụng của dây nhảy mạng

Dây nhảy mạng là một phụ kiện mạng cáp đồng nhỏ bé nhưng đóng vai trò vô cùng quan trọng để giúp cho hệ thống mạng hoạt động trơn tru. Thiết bị là đoạn dây cáp mạng đóng vai trò như một cầu nối chất lượng giúp kết nối truyền dẫn tín hiệu giữa nhiều thiết bị đến người dùng. Các thiết bị ở đây bao gồm như: patch panel, Switch, máy tính, Wifi,..

Phân loại dây nhảy mạng Lan

• ​Dây nhảy đồng có 2 loại dành cho 2 loại cáp mạng là patch cord Cat5e và Cat.6. Hai đầu connecter của sợi dây nhảy là chuẩn RJ45 có bao gồm phần chuôi (Boot) để bảo vệ đầu connector được khắc chắn và không gẫy. Phần lỗi đồng trong dây nhảy là gồm nhiều sợi nhỏ, mềm dẻo (Stranded) làm cho việc đấu nhảy không bị gẫy dây, linh hoạt.
• Cáp đấu nối, Dây nhảy  cấu thành từ những đầu cấm với phần tiếp xúc mạ vàng 50 micro-inch, và được bấm theo bảng màu chuẩn T568A, hay T568B. Cáp đấu nhảy sử dụng nhiều màu cáp khác nhau, với boot màu tương ứng với cáp. Dây nhảy có sẵn những màu sau: xám, trắng, vàng, xanh dương, xanh lá, đen, cam, hoặc đỏ.

Ngoài Cat5e và Cat6, dự án phòng máy chủ dùng dây nhảy Cat6A cho tuyến 10 Gbps. Theo lớp chống nhiễu, dây nhảy cũng chia UTP và FTP (bọc kim, đầu RJ45 có vỏ kim loại) và phải dùng đúng loại với hệ cáp: hệ FTP mà dùng dây nhảy UTP thì lớp chống nhiễu bị hở ở hai đầu. Dự án lớn còn dùng dây nhảy 28 AWG mảnh hơn để tủ mạng thoáng và dễ quản lý.

Phân biệt giữa dây nhảy mạng Cat5e và Cat6

Nếu bạn không thường xuyên sử dụng dây nhảy mạng thì cách nào để phân biệt giữa dây nhảy mạng Cat5e và Cat6? Điểm khác biệt lớn nhất giữa hai dòng dây này đó là hiệu suất hoạt động và tốc độ đường truyền của chúng. Với Dây nhảy mạng CAT5E thì người ta thường lắp đặt cho các mạng với tốc độ 100Mbps hoặc 1Gbps, với hiệu suất hoạt động có thể đạt mức 100MHz.  Còn đối với Dây nhảy mạng CAT6 thì nó được ứng dụng nhiều nhất trong truyền tải mạng có hiệu suất xử lý lên tới 250MHz.

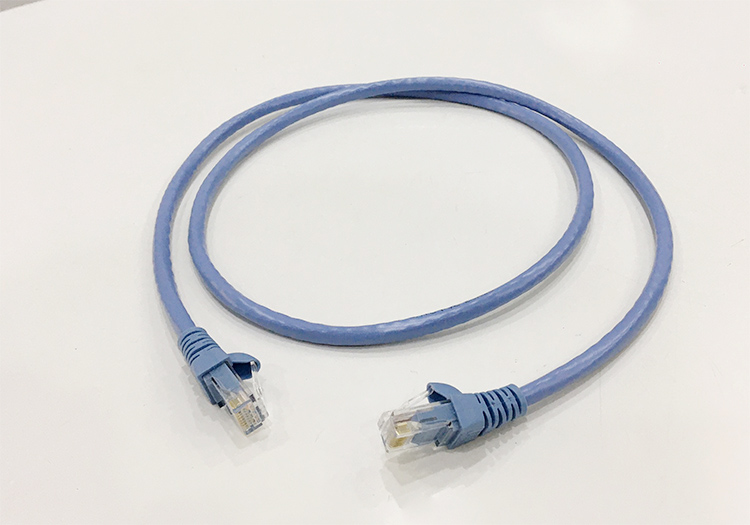

Hình ảnh: Dây nhảy mạng Cat6 Legrand

Tuy nhiên việc sử dụng Dây nhảy mạng CAT5E hay CAT6 còn tùy thuộc vào mục đích sử dụng của bạn. Tốt nhất nên chọn lựa loại dây phù hợp với đường truyền mạng trong tòa nhà nơi bạn đang lắp đặt hệ thống mạng theo khuyến cáo của nhà sản xuất và tư vấn của nhân viên lắp đặt.

Ngoài ra, bạn cũng có thể phân biệt giữa 2 loại dây nhảy mạng bằng một cách khá dễ dàng đó là dựa trên bao bì sản phẩm về màu sắc, tên, độ dài, hãng sản xuất, thông số ghi trên dây hoặc dựa trên đầu bấm patch cord là cat5e hay cat6.

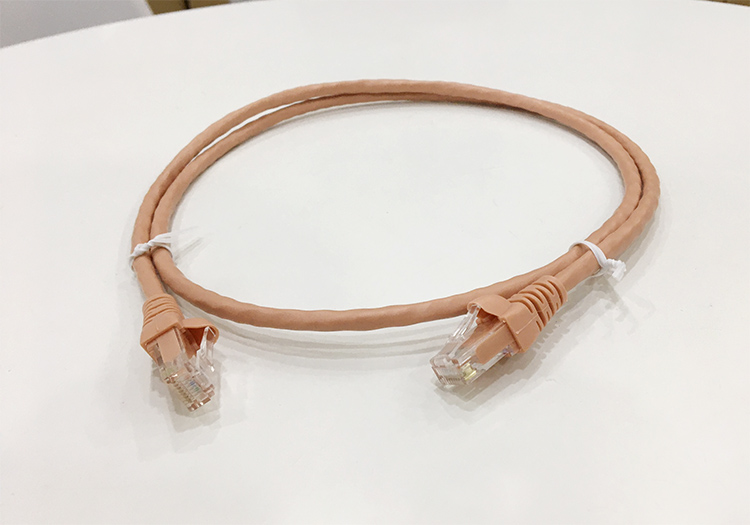

Hình ảnh: Dây nhảy mạng Lan Cat5e Legrand

Nên chọn dây nhảy mạng dài bao nhiêu: 0,5 m, 1 m, 2 m, 3 m hay 5 m?

Đo khoảng cách thực tế rồi cộng thêm 0,5–1 m để đi dây gọn, không căng đầu nối. Trong tủ mạng, từ patch panel sang switch thường chỉ cần 0,5–1 m; từ ổ mạng tới máy tính bàn dùng 2–3 m; tới tivi hoặc bộ phát wifi treo tường dùng 3–5 m. Theo TIA/EIA-568, tổng chiều dài dây nhảy ở hai đầu một kênh không nên vượt 10 m, vì kênh cáp đồng chỉ được dài tối đa 100 m gồm 90 m cáp cố định.

Không nên tự cắt cáp thùng lõi đặc để bấm dây nhảy: lõi đặc bấm vào hạt RJ45 kém bám, cắm rút vài lần là hở tiếp xúc, và dây tự bấm không được kiểm thử ở nhà máy nên suy hao phản xạ cao. Dây nhảy đúc sẵn của hãng được đo kiểm từng sợi trước khi xuất xưởng.

Cách sử dụng dây nhảy mạng

Khác với dây cáp mạng thông thường khi dây nhảy mạng có 2 đầu được nối được bấm sẵn các đầu mạng RJ45 có đầu chụp. Việc sử dụng dây nhảy mạng cũng vô cùng đơn giản khi chỉ việc cắm trực tiếp các đầu dây nhảy vào các thiết bị mạng trong hệ thống là được. Patch cord có khả năng truyền tải tín hiệu ổn định từ switch đến các thiết bị khác trong cùng hệ thống, truyền tải tín hiệu từ switch đến các thanh patch panel, hay truyền tải tín hiệu từ các ổ cắm mạng (office box) đến các thiết bị như: wifi, PC,…

Nếu bạn không muốn liên kết giữa dây nhảy cùng các thiết bị khác thì chỉ việc rút đầu cắm RJ45 đó ra. Cách sử dụng dây nhảy thật dễ dàng phải không nào!

Địa chỉ mua dây nhảy mạng chính hãng uy tín tại Hà Nội

Hợp Nhất phân phối dây nhảy mạng Cat5e, Cat6 chính hãng Commscope, Panduit, Legrand, LS đủ chiều dài 0,5–5 m, có CO/CQ, giao tại Hà Nội và TP Hồ Chí Minh; nên chọn dây nhảy cùng hãng, cùng chuẩn với patch panel và cáp đang dùng để cả kênh đạt chuẩn.

Cần báo giá theo số lượng hoặc tư vấn chọn chiều dài, gửi yêu cầu qua Email hoặc Zalo, Hợp Nhất trả lời trong ngày làm việc.
