Patch Panel nhân rời vs Patch Panel nhân liền nên dùng loại nào?

Khi đối mặt với bài toán tối ưu hóa không gian tủ mạng và tăng tốc độ triển khai tại công trình, các kỹ sư hệ thống thường đứng trước hai lựa chọn: Modular Patch Panel (nhân rời) và Fixed Patch Panel (nhân liền).

Việc thấu hiểu bản chất kỹ thuật, tính linh hoạt trong vận hành và khả năng bảo trì của từng dòng sản phẩm sẽ giúp các nhà thầu cơ điện (M&E) đưa ra quyết định thiết kế chuẩn xác nhất, vừa đảm bảo hiệu suất truyền dẫn cao, vừa tối ưu chi phí vận hành dài hạn.

Nên dùng Patch Panel hay Patch Panel cho quản lý cáp mật độ cao?

Đối với môi trường quản lý cáp mật độ cao, kỹ sư nên dùng modular patch panel (nhân rời). Giải pháp này cho phép kỹ thuật viên bấm đầu nhân mạng (Keystone Jack) độc lập bên ngoài tủ Rack rồi mới sập vào khung thanh đấu nối.

Giúp giảm 50% thời gian thi công, dễ dàng thay thế từng cổng lỗi mà không ảnh hưởng đến các cổng khác, đồng thời hỗ trợ cấu hình hỗn hợp nhiều chuẩn cáp trên cùng một khung Patch Panel.

So sánh toàn diện Patch Panel nhân rời và Patch Panel nhân liền

Để có cái nhìn sâu sắc dưới góc độ tư vấn giải pháp chuyên nghiệp, chúng ta sẽ mổ xẻ hai dòng thanh đấu nối này qua các tiêu chí thực tế tại công trình:

Tính linh hoạt khi thi công và bấm đầu cáp

Patch Panel nhân liền

Toàn bộ 24 hoặc 48 cổng mạng được hàn cố định trên một bo mạch (PCB) dùng chung. Khi thi công dòng patch panel 24 port Cat6 nhân liền, kỹ thuật viên bắt buộc phải đứng thao tác trực tiếp phía sau tủ Rack trong không gian chật hẹp, sử dụng dao sập mạng (Punch-down Tool) để găm từng lõi đồng vào các rãnh IDC.

Quá trình này đòi hỏi không gian thao tác đủ rộng và rất dễ gây mỏi mệt cho thợ, dẫn đến rủi ro bấm lỗi, bấm không đều lực.

Patch Panel nhân rời

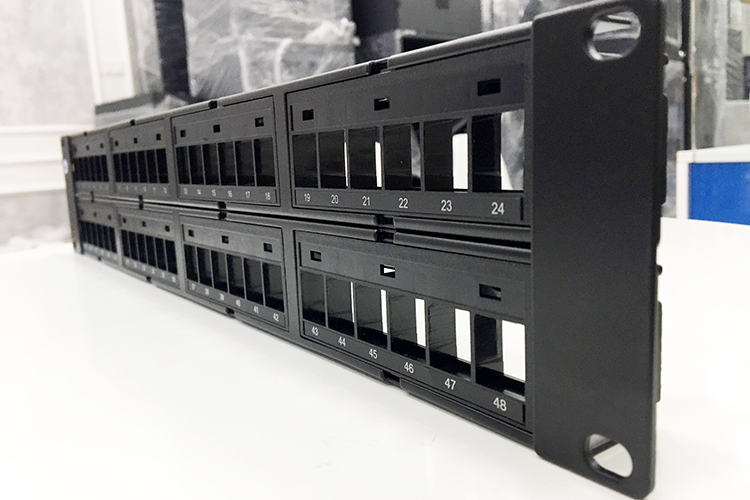

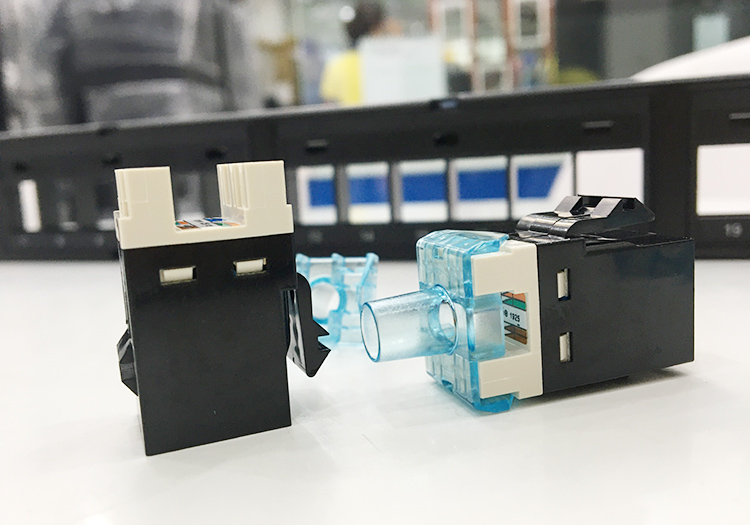

Cấu trúc gồm một khung thép rỗng (Unloaded Frame) và các nhân mạng rời (Keystone Jack).

Kỹ thuật viên có thể ngồi tự do ở môi trường thoáng mát ngoài tủ Rack, sử dụng công cụ bấm hạt mạng chuyên dụng để hoàn thiện từng nhân mạng một cách chuẩn xác.

Sau khi hoàn thành, chỉ cần mang toàn bộ các nhân mạng sập (Snap-in) vào các ô trống trên khung Patch Panel.

Khả năng bảo trì và xử lý sự cố cổng mạng lỗi

Patch Panel nhân liền

Nếu không may một cổng mạng bị gãy chân pin tiếp xúc hoặc lỗi bo mạch trong quá trình vận hành, kỹ sư không thể thay thế riêng lẻ cổng đó.

Bạn buộc phải bấm lại toàn bộ thanh đấu nối hoặc chấp nhận bỏ trống cổng lỗi, gây lãng phí hạ tầng tài nguyên. Khi cần thay thế cả thanh đấu nối, toàn bộ hệ thống mạng kết nối qua Patch Panel đó sẽ bị gián đoạn (Downtime).

Patch Panel nhân rời

Đây là đỉnh cao của tính thực dụng. Cổng nào lỗi, kỹ sư chỉ cần dùng dụng cụ gỡ nhẹ nhân mạng đó ra khỏi khung và thay thế bằng một nhân mạng mới trong vòng chưa đầy 2 phút. Toàn bộ 23 cổng còn lại vẫn hoạt động hoàn toàn bình thường, triệt tiêu rủi ro gián đoạn dịch vụ hệ thống.

Khả năng mở rộng và nâng cấp hỗn hợp

Patch Panel nhân rời cho phép bạn tùy biến "mix & match" trên cùng 1U không gian. Bạn có thể lắp đồng thời nhân mạng Cat5e, Cat6, Cat6A, hoặc thậm chí là nhân cáp quang (Fiber LC/SC), nhân cáp đồng trục (Coaxial) trên cùng một thanh khung đỡ.

Trong khi đó, Fixed Patch Panel đóng khung cố định một chuẩn cáp duy nhất ngay từ khi xuất xưởng.

Bảng so sánh thông số kỹ thuật Patch Panel thực tế tại công trình

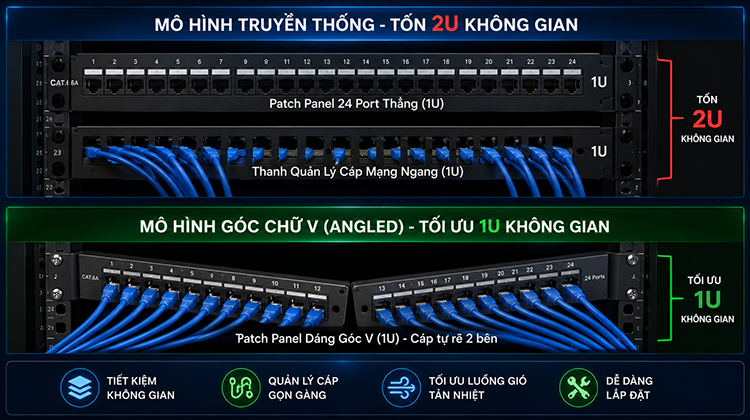

Giải pháp Patch Panel góc, bước đột phá loại bỏ thanh quản lý cáp ngang

Trong các phòng Server mật độ cao, mỗi một Unit (1U) không gian trong tủ Rack đều quý như "vàng". Mô hình quản lý cáp truyền thống bắt buộc phải sử dụng một thanh quản lý cáp mạng ngang (1U hoặc 2U) đặt xen kẽ giữa các Patch Panel để thu gom dây nhảy (Patch Cord) sang hai bên máng cáp dọc.

Cơ chế kỹ thuật của Patch Panel góc

Để giải quyết triệt để bài toán không gian, các chuyên gia thiết kế giải pháp ưu tiên lựa chọn Angled Modular Patch Panel (Thanh đấu nối góc chữ V).

Với thiết kế nhô ra ngoài và vát chéo một góc khoa học về hai bên, các dây nhảy Patch Cord khi cắm vào Patch Panel góc sẽ tự động chuyển hướng chảy tự nhiên về phía các máng quản lý cáp dọc ở hai bên sườn tủ Rack.

Lợi ích thực tế cho kỹ sư thi công

• Loại bỏ hoàn toàn thanh quản lý cáp ngang: Tiết kiệm ngay lập tức 50% không gian tủ Rack. Một tủ mạng 42U trước đây chỉ lắp được 21 Patch Panel (do mất 21U cho thanh quản lý ngang), nay có thể tăng gấp đôi mật độ gá lắp thiết bị.
• Đảm bảo bán kính uốn cong tiêu chuẩn (Bend Radius): Dây nhảy mạng không bị bẻ gập một góc $90^\circ$ như khi cắm vào Patch Panel thẳng, giúp giảm thiểu tối đa hiện tượng suy hao phản xạ (Return Loss), tối ưu hóa băng thông cho các đường truyền tốc độ cao từ 10 Gbps đến 40 Gbps.

Khuyến nghị tư vấn giải pháp sử dụng Patch Panel từ chuyên gia hạ tầng

Từ các phân tích kỹ thuật chuyên sâu nêu trên, quy trình thiết kế và lựa chọn vật tư tối ưu cho hệ thống quản lý cáp mật độ cao được tóm gọn qua 3 khuyến nghị cốt lõi:

Ưu tiên Modular kết hợp khung Angled cho trục Core

Tại các tủ Rack trung tâm (MDF) hoặc các tủ chứa Switch phân phối của tòa nhà, nên dùng modular patch panel thiết kế dáng góc kết hợp với các dòng nhân mạng chất lượng cao (như phân khúc linh kiện dự án của Unirack). Sự kết hợp này mang lại biên độ an toàn cực cao cho hệ thống, dễ dàng cho việc vận hành và nâng cấp nóng sau này.

Sử dụng Fixed Patch Panel (nhân liền) cho các vùng biên cố định

Nếu ngân sách dự án thắt lưng buộc bụng và hệ thống là cố định, ít có sự thay đổi (như các văn phòng vệ tinh nhỏ sử dụng dòng patch panel 24 port Cat6 cơ bản), Fixed Patch Panel vẫn là một lựa chọn kinh tế tốt để tối ưu chi phí CapEx ban đầu.

Đồng bộ hóa hệ thống ghi nhãn (Labeling)

Khi triển khai hệ thống nhân rời mật độ cao, kỹ thuật viên cần tuân thủ nghiêm ngặt tiêu chuẩn ANSI/TIA-606-B về đánh nhãn code mã hóa màu trên từng block nhân mạng.

Việc này giúp công tác dò dây, cô lập sự cố của kỹ sư vận hành diễn ra chính xác tuyệt đối, loại bỏ hoàn toàn các lỗi rút nhầm dây nhảy của các Server quan trọng.

Lựa chọn đúng kiến trúc Patch Panel ngay từ bước lập hồ sơ giải pháp không chỉ giúp giải phóng không gian tủ mạng, rút ngắn thời gian thi công tại công trường, mà còn là thước đo khẳng định năng lực tư vấn chuyên nghiệp và tầm nhìn công nghệ dài hạn của đơn vị tích hợp hệ thống.
