Thiết kế và thi công hạ tầng cáp mạng văn phòng doanh nghiệp: từ quy hoạch đến nghiệm thu

Hạ tầng cáp mạng văn phòng doanh nghiệp gồm những gì?

Hạ tầng cáp mạng của một văn phòng doanh nghiệp là hệ thống cáp cấu trúc theo TIA/EIA-568 và ISO/IEC 11801: cáp ngang kéo từ phòng kỹ thuật tới từng ổ mạng, patch panel và tủ rack ở phòng kỹ thuật, dây nhảy ở hai đầu, cùng với thanh quản lý cáp, nguồn và nhãn mác. Phần cáp thường có vòng đời 10–15 năm, lâu hơn switch hay máy tính, nên sai ở bước thiết kế rất tốn kém để sửa.

Bài viết dành cho chủ đầu tư, IT và nhà thầu cơ điện làm văn phòng mới hoặc cải tạo: quy hoạch tuyến ngang và phòng kỹ thuật, chọn Cat6 hay Cat6A, chọn và đồng bộ patch panel, nhân mạng, dây nhảy, tủ rack, rồi quy trình thi công và nghiệm thu. Toà nhà lớn và Data Center có thêm yêu cầu riêng, xem bài giải pháp mạng cáp đồng cho toà nhà và Data Center.

Bản chất của giải pháp cáp mạng đồng doanh nghiệp

Hạ tầng cáp mạng đồng trong môi trường văn phòng không đơn thuần là việc kéo dây từ Switch đến máy tính. Đó là một hệ thống cấu trúc tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như ANSI/TIA-568 hoặc ISO/IEC 11801.

Một thiết kế mạng LAN văn phòng tiêu chuẩn phải đảm bảo 3 yếu tố cốt lõi:

• Tính sẵn sàng cao (High Availability): Hạn chế tối đa thời gian downtime.
• Hiệu suất tối ưu (Performance): Đạt tốc độ băng thông cam kết, không nhiễu tín hiệu.
• Khả năng mở rộng (Scalability): Sẵn sàng cho sự phát triển nhân sự và công nghệ trong 5–10 năm tới mà không cần đập đi xây lại hạ tầng trục.

Quy hoạch cấu trúc hệ thống cáp đồng trục ngang và phòng kỹ thuật

Hệ thống cáp mạng cấu trúc tiêu chuẩn cho tòa nhà văn phòng được chia thành các phân vùng chức năng rõ rệt. Trong đó, hai thành phần quan trọng nhất đối với hệ thống cáp đồng bao gồm:

Hệ thống cáp trục ngang cho tòa nhà, văn phòng

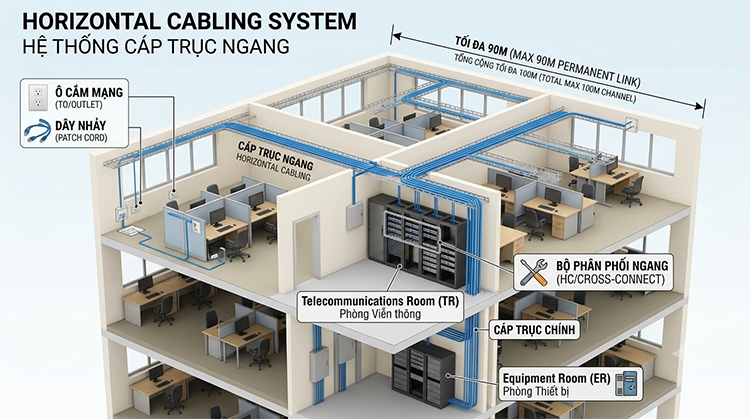

Hệ thống này bao gồm toàn bộ cáp kéo từ phòng kỹ thuật tầng (Floor Distributors) đến các ổ cắm mạng (Work Area Outlets) tại bàn làm việc của nhân viên.

Theo tiêu chuẩn TIA/EIA, chiều dài tối đa của đoạn dây cáp mạng chạy ngang từ Patch Panel đến thanh Outlet ở tường/sàn không được vượt quá 90 mét. Cộng thêm tối đa 10 mét dây nhảy (Patch Cord) ở hai đầu, tổng chiều dài toàn kênh truyền (Channel) không quá 100 mét.

Cáp mạng đi trong thang máng hoặc ống riêng, giữ khoảng cách với cáp điện lực theo thiết kế (hoặc dùng máng kim loại có vách ngăn) để tránh nhiễu điện từ; bán kính uốn và lực kéo không vượt giới hạn trong datasheet cáp.

Không gian phòng kỹ thuật

Đây là trung tâm đầu não của mỗi tầng hoặc của cả tòa nhà. Một phòng kỹ thuật chuẩn cần được thiết kế:

• Tủ rack tiêu chuẩn, sử dụng tủ Rack (thường là 27U đến 42U) để chứa Switch, Patch Panel, thanh quản lý cáp ngang và dọc.
• Quy hoạch Patch Panel: Tất cả cáp ngang từ văn phòng về phải được bấm đầu cố định vào Patch Panel. Tuyệt đối không cắm trực tiếp cáp lõi đặc (Solid) vào Switch để tránh làm hỏng Port và gây khó khăn cho việc bảo trì.

Lựa chọn chủng loại dây cáp mạng Cat6 hay Cat6A cho tầm nhìn 5-10 năm?

Việc lựa chọn loại cáp quyết định trực tiếp đến vòng đời của hạ tầng cáp mạng tòa nhà. Hiện nay, Cat6 và Cat6A là hai ứng viên hàng đầu. Tuy nhiên, việc lựa chọn cần dựa trên quy mô và mục đích sử dụng thực tế.

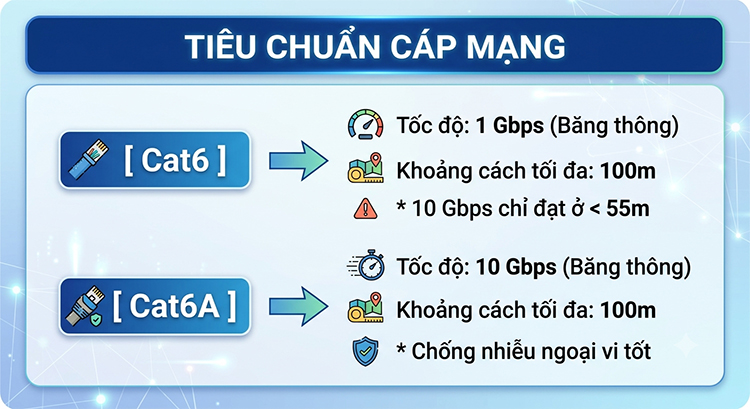

So sánh kỹ thuật giữa Cáp Cat6 và Cat6A

Cáp Cat6: băng thông 250 MHz

Hỗ trợ 1 Gbps ở khoảng cách 100m. Có thể đạt tốc độ 10 Gbps nếu khoảng cách truyền tải ngắn hơn 55m (trong điều kiện môi trường lý tưởng, không bị nhiễu).

Phù hợp cho các doanh nghiệp quy mô vừa và nhỏ (SME), văn phòng dưới 100 nhân sự, nhu cầu sử dụng chủ yếu là ứng dụng văn phòng, lướt web, lưu trữ đám mây cơ bản.

Cáp Cat6A: băng thông 500 MHz

- Băng thông: 500 MHz (gấp đôi Cat6).

- Tốc độ: Hỗ trợ 10 Gbps chuẩn chỉ ở toàn bộ khoảng cách 100m.

- Thiết kế: Lõi đồng lớn hơn, có lớp bọc chống nhiễu cải tiến (thường là cấu trúc cải tiến để triệt tiêu hiện tượng nhiễu chéo ngoại vi - Alien Crosstalk).

Tham khảo các sản phẩm dây cáp mạng Cat6 đang được ưa chuộng năm 2026:

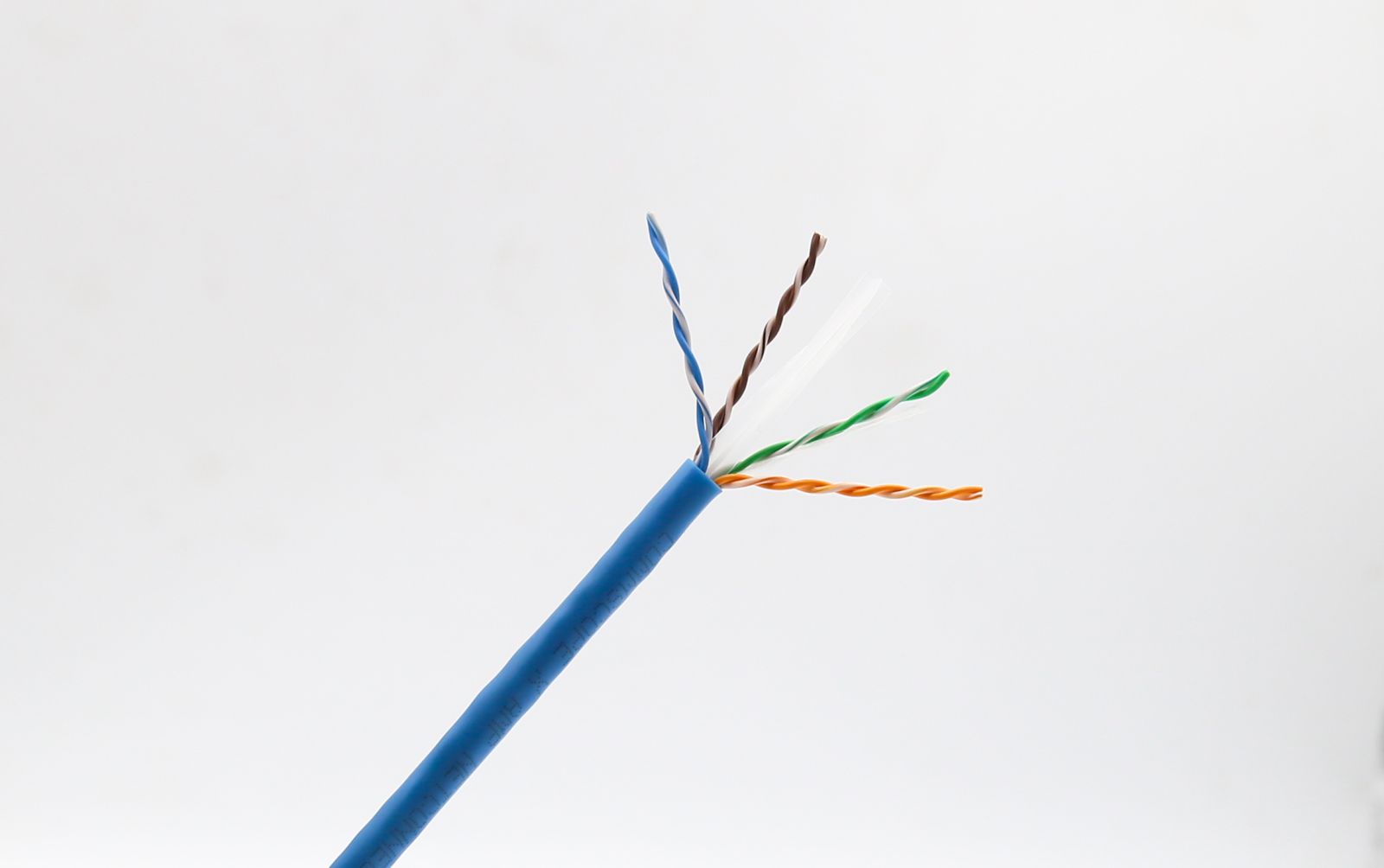

Dây cáp mạng Cat6 Commscope UTP

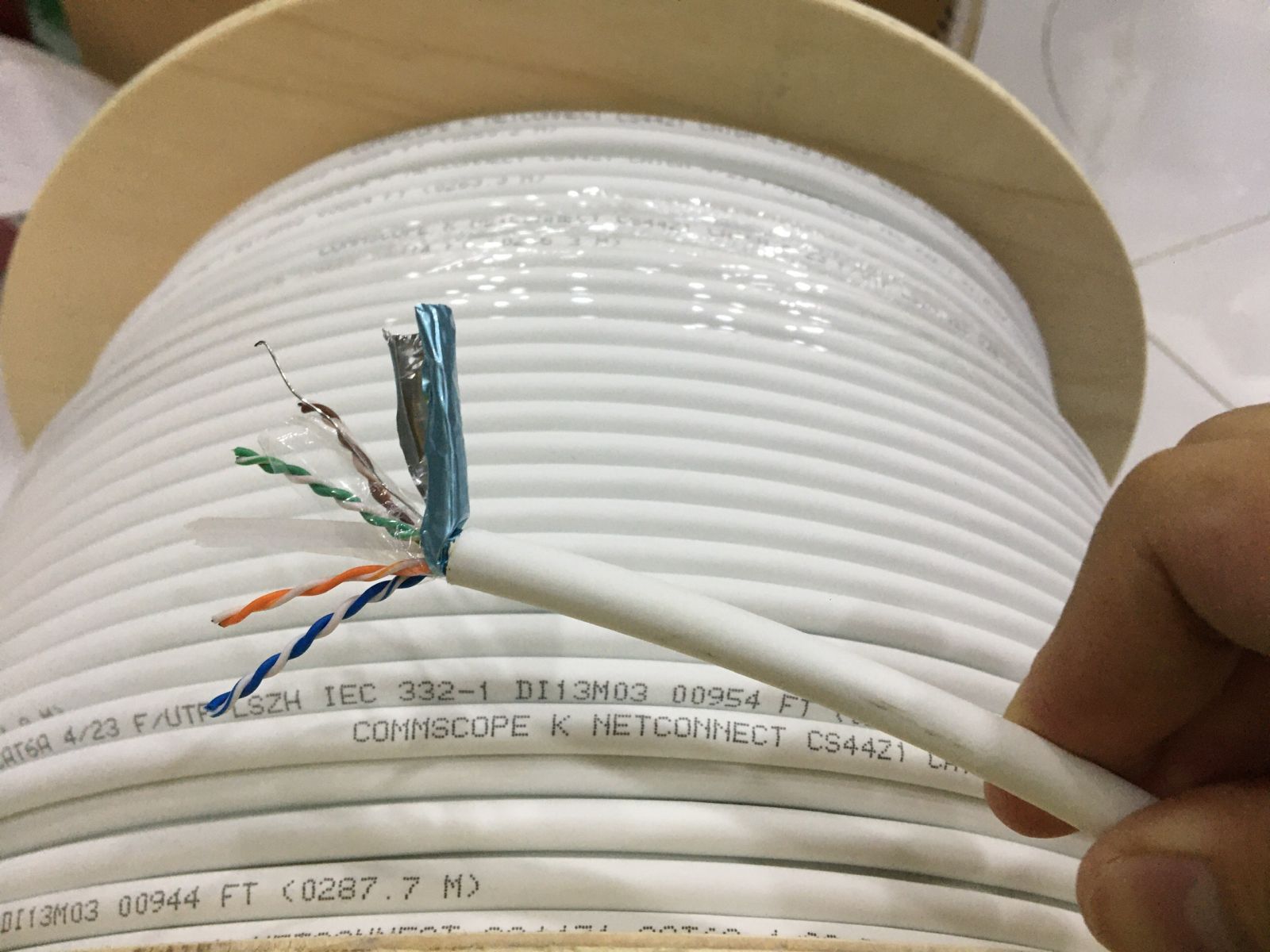

Dây cáp mạng Cat6A FTP Commscope

Dây cáp mạng Cat6 LS UTP

Dây cáp mạng Cat6 Panduit

Dây cáp mạng Cat6 Legrand

Dây cáp mạng Cat6 Vinacap

Giải pháp bắt buộc cho hạ tầng cốt lõi (Backbone), phòng Data Center doanh nghiệp, các văn phòng công nghệ cao (Fintech, AI, Đồ họa, Thiết kế) và các tòa nhà văn phòng hạng A cần cam kết hạ tầng không lỗi thời trong 10 năm tới.

Khuyến nghị từ chuyên gia thiết kế giải pháp mạng cáp đồng

Để tối ưu hóa chi phí đầu tư (ROI) mà vẫn đảm bảo hiệu năng dài hạn, giải pháp Hybrid (Lai) là sự lựa chọn thông minh nhất:

• Trục xương sống (Backbone): Kết nối giữa các phòng kỹ thuật tầng về phòng Server trung tâm sử dụng Cáp quang Single-mode/Multi-mode hoặc Cáp đồng Cat6A.
• Hệ thống Uplink cho Wi-Fi 6 / Wi-Fi 7: Bắt buộc kéo Cáp Cat6A từ Switch đến vị trí đặt AP, vì các thế hệ Wi-Fi mới đều yêu cầu băng thông vượt ngưỡng 1 Gbps.
• Hệ thống cáp ngang tới bàn làm việc: Sử dụng Cáp Cat6 chất lượng cao từ các thương hiệu uy tín (CommScope, Panduit, LS...) để tiết kiệm chi phí vật tư và nhân công bấm đầu.

Chọn và đồng bộ thiết bị: patch panel, nhân mạng, dây nhảy, tủ rack

Theo TIA/EIA-568, hiệu năng được đánh giá trên cả kênh (channel) gồm cáp ngang, hai điểm nối và dây nhảy hai đầu, không đánh giá riêng cuộn cáp. Một kênh chỉ mạnh bằng mắt xích yếu nhất: cáp Cat6A đi với nhân mạng Cat5e thì cả tuyến chỉ còn Cat5e. Vì vậy danh mục vật tư phải đồng bộ theo bốn nhóm dưới đây.

Hình ảnh: Kênh truyền dẫn tiêu chuẩn gồm cáp ngang 90 m, hai điểm nối và dây nhảy hai đầu không quá 10 m

Patch panel và nhân mạng cùng cấp với cáp

Hệ Cat6 dùng patch panel và nhân mạng Cat6 (250 MHz); trục Cat6A dùng patch panel, nhân mạng Cat6A có cấu trúc triệt nhiễu chéo giữa cổng. Hệ cáp bọc kim (F/UTP, S/FTP) bắt buộc dùng patch panel và nhân mạng bọc kim có tiếp địa. Chọn patch panel nhân rời hay nhân liền theo nhu cầu bảo trì: nhân rời thay từng cổng, nhân liền rẻ hơn cho hệ cố định.

Dây nhảy đúc sẵn, tổng hai đầu không quá 10 m

Không tự bấm dây nhảy từ cáp thừa lõi đặc: lõi đặc bấm hạt RJ45 kém bám và dây tự bấm không được kiểm thử, gây suy hao phản xạ cao. Dùng dây nhảy mạng đúc sẵn lõi bện, cùng cấp với cáp; tổng chiều dài dây nhảy ở phòng kỹ thuật và tại bàn làm việc không quá 10 m để kênh không vượt 100 m.

Tủ rack và quản lý cáp

Tủ rack 27U–42U chứa switch, patch panel và thanh quản lý cáp; cứ mỗi patch panel 24 hoặc 48 cổng bố trí một thanh quản lý cáp ngang 1U–2U ngay dưới để bó dây nhảy không đè lên cổng switch, tủ rộng 800 mm thêm thanh quản lý dọc hai bên hông. Khay cố định hoặc khay trượt đỡ thiết bị không có tai bắt rack (modem, UPS nhỏ); thanh nguồn PDU có aptomat; quạt nóc tủ hút khí nóng.

Hình ảnh: Thanh quản lý cáp ngang đặt dưới mỗi patch panel trong tủ rack

Ưu tiên giải pháp trọn bộ một hãng

Phụ kiện cùng hãng với cáp được thiết kế khớp cơ khí và điện, giảm suy hao phản xạ tại điểm nối; các hãng lớn như Commscope, Panduit, Legrand chỉ cấp bảo hành hệ thống dài hạn (tới 25 năm) khi toàn bộ cáp, patch panel, nhân mạng, dây nhảy đều cùng hệ và được thi công, đo kiểm đúng quy trình. Mua trọn bộ cho một tủ cũng dễ quản lý vòng đời và thường có giá tốt hơn mua lẻ.

Quy trình triển khai và nghiệm thu tiêu chuẩn doanh nghiệp

Một bản thiết kế hoàn hảo trên giấy có thể bị phá hỏng bởi quá trình thi công cẩu thả. Để khẳng định uy tín và năng lực của nhà thầu, quy trình triển khai phải tuân thủ các bước:

Bước 1: Khảo sát và lập Bản vẽ thi công

Xác định vị trí tủ Rack, lộ trình đi máng cáp, tránh tối đa các khu vực có nguồn nhiệt cao hoặc hộp kỹ thuật điện nặng.

Bước 2: Thi công kéo cáp và nhãn mác

Labeling chuẩn quốc tế: Đây là thước đo tính chuyên nghiệp của IT Manager. Toàn bộ hai đầu cáp, vị trí Patch Panel và Outlet tại bàn làm việc bắt buộc phải được dán nhãn theo mã định danh đồng nhất (Ví dụ: T1-P01-L05 - Tầng 1, Patch Panel 1, Link số 5).

Bước 3: Nghiệm thu bằng thiết bị đo kiểm chuyên dụng

Tuyệt đối không nghiệm thu hệ thống mạng doanh nghiệp bằng đèn test đầu cáp thông thường (chỉ kiểm tra được thông mạch).

Nhà thầu phải bàn giao Báo cáo đo kiểm (Test Report) bằng các thiết bị chuyên dụng như Fluke Networks DSX CableAnalyzer. Báo cáo này chứng minh các thông số kỹ thuật như: Độ suy hao (Attenuation), Nhiễu chéo (NEXT, NEXT), Chiều dài thực tế của cáp... đều đạt tiêu chuẩn Pass.

Khuyến nghị cho chủ đầu tư và IT Manager

Hạ tầng giải pháp cáp mạng đồng doanh nghiệp là nền móng của mọi ứng dụng công nghệ. Việc đầu tư đúng mức, quy hoạch bài bản từ khâu thiết kế trục ngang, phòng kỹ thuật cho đến việc lựa chọn đúng chủng loại cáp Cat6/Cat6A sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí nâng cấp và vận hành sau này.

Nếu bạn là chủ đầu tư, tổng thầu M&E hay IT Manager đang tìm kiếm một giải pháp tư vấn tổng thể, hãy bắt đầu từ việc chuẩn hóa sơ đồ thiết kế và lựa chọn những đơn vị cung cấp vật tư, thi công có năng lực kiểm định chất lượng rõ ràng.

Đọc thêm: cáp mạng Cat6 loại nào tốt cho văn phòng và chọn cáp mạng cấp nguồn PoE cho camera, Wi-Fi. Có mặt bằng và số điểm mạng, gửi qua Email để Hợp Nhất lập danh mục vật tư đồng bộ và báo giá trong ngày làm việc.
