Phụ kiện mạng cáp đồng Commscope: hạt mạng, nhân mạng, patch panel, dây nhảy, kìm bấm

Phụ kiện mạng cáp đồng Commscope gồm những gì?

Một tuyến dây cáp mạng Commscope chỉ phát huy đúng cấp Cat5e hay Cat6 khi các điểm nối ở hai đầu cũng đạt cấp đó. Những điểm nối ấy là phụ kiện mạng cáp đồng: hạt mạng RJ45, nhân mạng (keystone jack), patch panel, dây nhảy và kìm bấm. Commscope sản xuất trọn bộ các phụ kiện này cho hai cấp Cat5e và Cat6, cùng hệ với cáp AMP Netconnect, Systimax.

Bài viết điểm qua từng loại phụ kiện Commscope đang bán tại Hợp Nhất, chỗ dùng của mỗi loại trong hệ thống cáp cấu trúc và cách chọn đúng chuẩn với cáp để cả kênh đạt hiệu năng và được bảo hành hệ thống.

Từng loại phụ kiện Commscope và chỗ dùng trong hệ thống

Hạt mạng Commscope (đầu RJ45 Cat5e, Cat6)

Hiện nay có thể nói hạt mạng Commscope xuất hiện ở hầu hết các công trình thi công lớn nhỏ, các hệ thống mạng internet của doanh nghiệp hay tư nhân bởi chất lượng vượt trội và giá thành cạnh tranh.

Hạt mạng RJ45 là một phụ kiện mạng vô cùng quan trọng dùng để kết nối dây cáp mạng với các thiết bị mạng hoặc các thiết bị sử dụng chung một kết nối. Hạt mạng LAN Commscope được phân thành 2 loại gồm hạt mạng Cat5e và hạt mạng Cat6, sử dụng với các loại dây cáp mạng tương xứng.

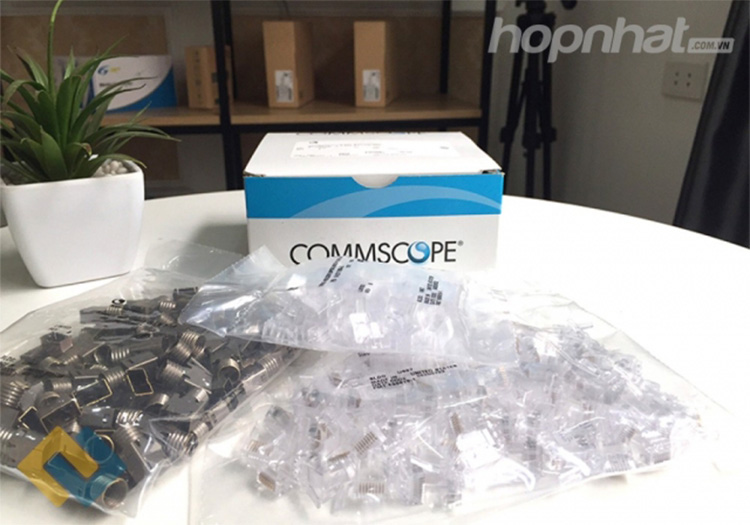

Hình ảnh: Hạt mạng RJ45 Cat5e Commscope

Hạt mạng Internet Commscope có thiết kế nhỏ gọn và tinh tế, với chất liệu được làm từ nhựa tinh khiết có đặc tính dẻo, trong suốt và cố độ cứng nhất định không giòn. Điều này giúp cho hạt mạng có thể chống chịu trước sự thay đổi của thời tiết, sự tác động cơ học. Trên mỗi lẫy đầu mạng RJ45 còn khắc thương hiệu COMMSCOPE tinh tế để giúp người dùng nhận biết và dễ dàng phân biệt với các loại hàng nhái trên thị trường.

Điểm tiếp xúc trong hạt mạng gồm 8 khe cắm tương ứng với 8 lõi sợi dây thường được làm bằng hợp kim mạ vàng có tác dụng hạn chế han gỉ và tăng khả năng truyền tín hiệu mạng đến thiết bị. Khe cắm hạt mạng RJ45 Cat5e nằm bên trong hạt mạng có tác dụng phân tách tám lõi dây của cáp mạng và cố định, hạn chế những ảnh hưởng xấu về tín hiệu trong quá trình lắp đặt, di chuyển.

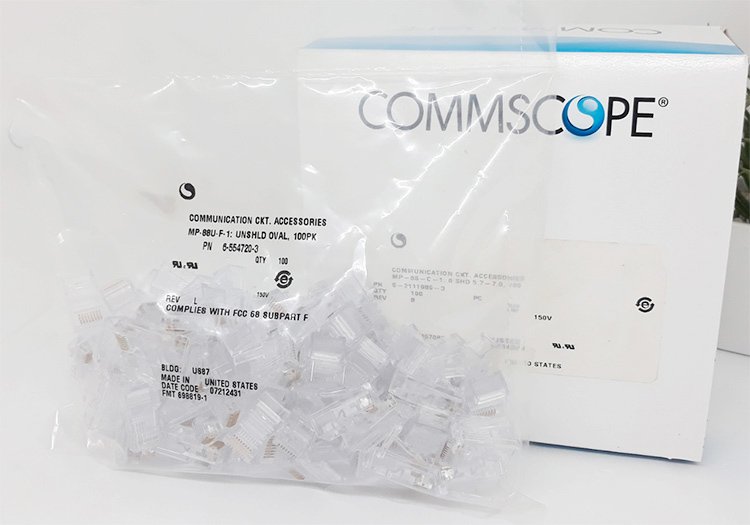

Hình ảnh: Hạt mạng Cat6 Commscope

Hạt mạng Cat5e và Cat6 Commscope có lòng hạt và chân cắm khác nhau để nhận lõi 24 AWG và 23 AWG; cách phân biệt và thứ tự màu khi bấm xem bài hạt mạng Cat5e và Cat6 khác nhau như thế nào. Trong hệ thống cáp cấu trúc, hạt mạng chỉ dùng trên dây nhảy; tuyến cố định âm tường được đấu vào nhân mạng.

Nhân mạng Commscope (keystone jack Cat5e, Cat6)

Nhân mạng Cat6 Commscope và nhân mạng Cat5e Commscope là đầu cái RJ45 lắp vào mặt ổ mạng trên tường hoặc vào patch panel nhân rời. Đầu cáp cố định được nhấn từng sợi vào khe màu của nhân mạng bằng tool 110, không cần bấm hạt; cách này giữ bước xoắn tốt hơn và cho phép thay dây nhảy nhiều lần mà không hỏng đầu cáp. Nhân mạng phải cùng cấp với cáp: hệ Cat6 dùng nhân Cat6.

Dây nhảy mạng Commscope (patch cord Cat5e, Cat6)

Dây nhảy mạng Cat6 Commscope và dây nhảy mạng Cat5e Commscope có các chiều dài 1 m, 2 m, 3 m, 5 m, lõi đồng bện mềm, hai đầu RJ45 đúc sẵn có chụp. Dây nhảy nối patch panel với switch và nối ổ mạng với máy tính; tổng chiều dài dây nhảy hai đầu một kênh không quá 10 m theo TIA/EIA-568. Chi tiết xem bài dây nhảy mạng là gì.

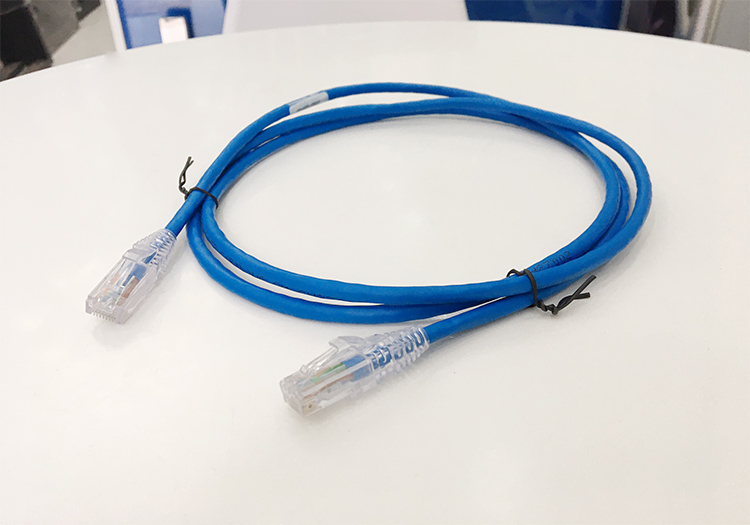

Hình ảnh: Dây nhảy mạng cat5e Commscope

Dây nhảy mạng chính hãng Commscope sở hữu đầu mạng RJ45 là loại đầu đúc sẵn liền dây có đầu chụp. Điểm đáng chú ý hơn chính là đầu mạng RJ45 và đầu chụp được làm từ nhựa màu trắng đục, phần đầu chụp dẻo có tính đàn hồi cao và có thể uốn cong. Phần dây và các điểm tiếp xúc đồng của dây nhảy mạng được cố định chắc chắn đảm bảo được sự ổn định tốt về tốc độ đường truyền.

Dây nhảy hãng Commscope được bọc cẩn thận bằng một lớp túi ni lông dày dặn màu đục. Trên túi ni lông này có một khoảng ô vuông lớn màu trắng in các thông tin của dây rất băt mắt, chuyên nghiệp. Qúy khách hàng có thể thấy Logo thương hiệu  “COMMSCOPE” vô cùng tinh tế được xếp ở phần trên cùng. Một khoảng nhỏ là tem chưa các thông tin chính như mã sản phẩm, số series hay mã vạch để kiểm tra thông tin của sản phẩm.

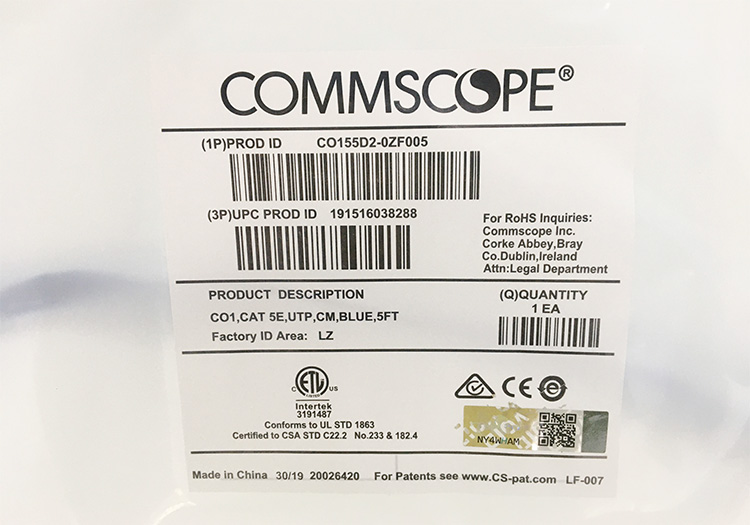

Hình ảnh: Thông tin trên vỏ túi nilon

Patch panel Commscope 24 port, 48 port

Patch panel (thanh đấu nối) lắp trong tủ rack, là điểm tập trung toàn bộ đầu cáp cố định từ các phòng ban kéo về; mặt trước là các cổng RJ45 đánh số, nối sang switch bằng dây nhảy. Nhờ patch panel, đổi cổng hay chuyển vị trí làm việc chỉ cần rút cắm dây nhảy, không đụng vào cáp âm tường và không làm mòn cổng switch. Chọn patch panel nhân rời hay nhân liền tuỳ nhu cầu bảo trì và mật độ.

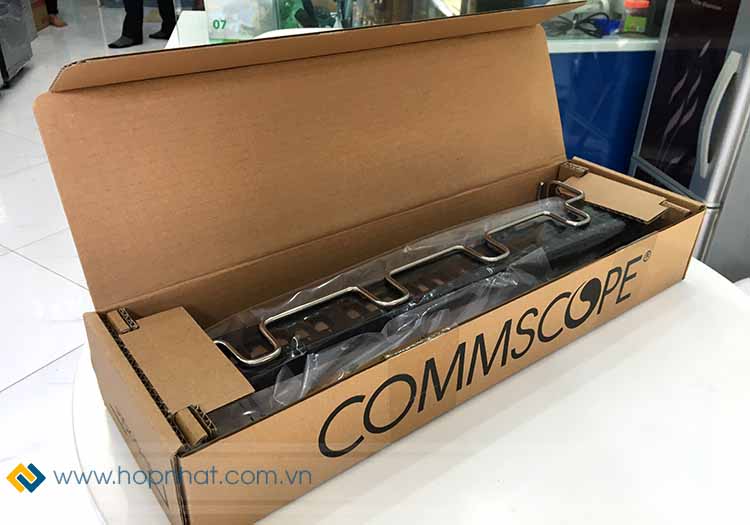

Hình ảnh: Patch panel 24 port Cat5e

Patch panel Commscope được thiết kế theo tiêu chuẩn rack 19’ và chủ yếu dùng để bắt trong các loại tủ rack. Tùy theo từng loại mà patch panel sẽ có từ 24 hoặc 48 khe cắm nhân mạng. Khi triển khai lắp đặt sẽ sử dụng tool nhấn mạng để bấm dây cáp mạng vào trong các nhân mạng và cố định chúng vào trong thanh Patch Panel sau đó bắt chúng vào các loại tủ rack. Ở phần bên kia sẽ sử dụng dây nhảy mạng Cat5e hoặc Cat6 nối từ Patch Panel tới các thiết bị mạng như máy tính, Switch hay Router.

Lưu ý: Qúy khách hàng khi sử dụng cần dùng đúng dây nhảy mạng cho thích hợp với loại Patch Panel tương ứng. Ví dụ : Khi sử dụng Patch Panel Cat5e sẽ dùng với dây nhảy mạng Cat5e và điều này sẽ tương tự với dây cáp mạng Cat6.

Patch Panel Commscope được làm từ chất liệu tôn dày dặn nên rất chắc chắn, chúng được phủ bằng sơn tĩnh điện màu đen chống han rỉ rất hiệu quả. Trên mỗi khe cắm nhân mạng được đánh số rõ nét để tiện cho việc lắp đặt cũng như quản lý.

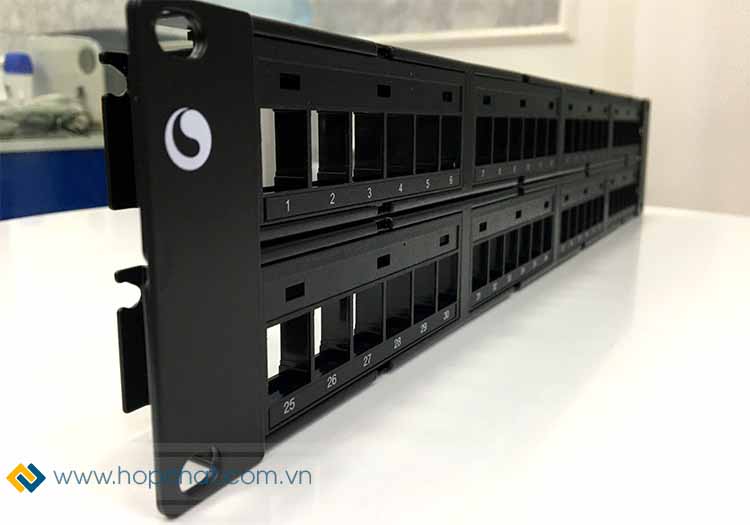

Hình ảnh: Patch panel Cat6 48 Port Commscope

Kìm bấm mạng Commscope

Kìm mạng Cat5e Commscope và kìm mạng Cat6 Commscope (trước đây gọi là kìm AMP) dùng để tuốt vỏ, cắt bằng 8 sợi và ép hạt RJ45 vào dây. Kìm hãng có khuôn ép đúng kích thước hạt Commscope và cơ cấu trợ lực nên mối bấm đều lực; so sánh với kìm LS, Talon xem bài kìm bấm mạng loại nào tốt.

Hình ảnh: Kìm mạng RJ45 Cat5e Commscope

Kìm bấm mạng Lan Commscope sở hữu thiết kế nhỏ gọn để người dùng thuận tiện trong quá trình di chuyển và thi công, cùng với đó là màu sắc bắt mắt có tính thẩm mỹ cao. Kìm bấm dây mạng internet Commscope được làm từ chất liệu thép rất chắc chắn, độ bền cơ học cao giúp kìm sử dụng được bền lâu theo năm tháng. Bề mặt kim loại được khắc chìm tinh tế Logo thương hiệu cũng như mã của sản phẩm, các thông tin liên quan giúp khách hàng dễ dàng nhận biết.

Tay cầm kìm bấm mạng LAN được bọc lớp nhựa có các rãnh chống ra mồ hôi và tạo độ ma sát giúp người dùng dễ dàng thao tác sử dụng. Bên cạnh đó kìm bấm mạng RJ45 được thiết kế với thanh trợ lực giúp các kỹ sư bấm nhẹ nhàng mà không tốn quá nhiều sức, hỗ trợ lực bấm tốt nên đầu mạng được bấm liên kết chắt chẽ với dây cáp mạng đây là ưu điểm tuyệt vời mà kìm bấm mạng sỡ hữu. Thêm vào đó, kìm bấm đầu mạng Commscope Cat5e/6 được trang bị thêm phần lưỡi dao bên dưới để thuận tiện cho việc cắt, tuốt vỏ dây mạng.

Chọn phụ kiện đúng chuẩn và mua ở đâu?

Quy tắc chọn: hệ cáp Cat6 thì hạt, nhân mạng, patch panel, dây nhảy đều phải Cat6; hệ cáp FTP chống nhiễu thì phụ kiện phải loại bọc kim có tiếp địa. Dùng đồng bộ hàng Commscope và thi công, đo kiểm đúng quy trình là điều kiện để hãng cấp bảo hành hệ thống 25 năm. Hợp Nhất có sẵn đủ bộ phụ kiện Commscope cùng cáp mạng Cat6 và Cat5e tại kho Hà Nội, TP Hồ Chí Minh, có CO/CQ theo lô.

Gửi số điểm mạng và loại cáp đang dùng qua Email, Hợp Nhất lập danh mục phụ kiện tương ứng và báo giá trong ngày làm việc.
