Cáp mạng chống nhiễu là gì?

Cáp mạng chống nhiễu (dây mạng chống nhiễu) là dây cáp mạng có thêm một lớp bọc kim loại quanh 4 đôi dây xoắn, nằm giữa vỏ ngoài và các đôi dây. Lớp bọc này chặn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ dây điện lực, động cơ, biến tần, máy hàn, trạm phát, nên tín hiệu giữ được ổn định ở nơi cáp UTP thường sẽ rớt gói. Theo ISO/IEC 11801, cáp bọc một lớp lá nhôm chung gọi là F/UTP (quen gọi FTP), bọc lá nhôm từng đôi gọi là U/FTP, bọc lưới đồng ngoài cộng lá nhôm từng đôi gọi là S/FTP (quen gọi SFTP); giải thích đầy đủ các ký hiệu này ở bài cáp FTP, SFTP, STP là gì.

Mọi cấp cáp đều có bản chống nhiễu: Cat5e FTP, Cat6 FTP, Cat6A F/UTP, S/FTP. Lớp bọc không làm cáp nhanh hơn; tốc độ vẫn do cấp Category quyết định. Đổi lại, cáp chống nhiễu to và cứng hơn, giá cao hơn, cần hạt mạng, nhân mạng, patch panel bọc kim và bắt buộc tiếp địa; không tiếp địa thì lớp nhôm thành "ăng-ten" gom nhiễu dội ngược vào đôi dây. Bài viết đi qua các loại đang bán, khi nào thật sự cần cáp chống nhiễu và cách thi công tiếp địa đúng.

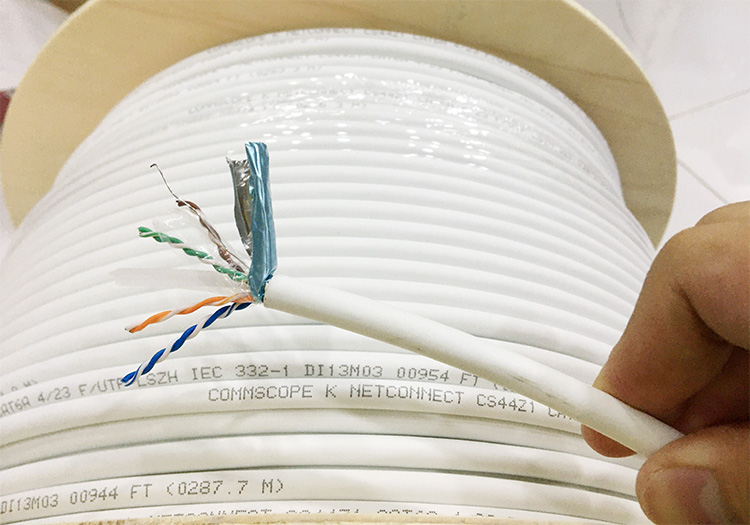

Hình ảnh: Cáp mạng chống nhiễu FTP CommScope chính hãng

Xem thêm nhiều loại dây cáp mạng Cat5e và dây cáp mạng Cat6 chính hãng tại Hợp Nhất

Các loại dây cáp mạng chống nhiễu: Cat5e FTP, Cat6 FTP, Cat6A F/UTP

Dây cáp mạng Cat5e FTP chống nhiễu

Cat5e FTP có cấu tạo như Cat5e UTP (4 đôi, lõi 24 AWG, 100 MHz, 1 Gbps đủ 100 m) cộng thêm lớp lá nhôm bọc chung và sợi dây đồng trần chạy dọc để nối đất. Đây là loại chống nhiễu dùng nhiều nhất cho camera IP ở nhà xưởng, kho, bãi và tuyến đi chung máng với dây điện vì giá hợp lý và vẫn mềm tương đối.

Vỏ ngoài là PVC hoặc LSZH, lõi đồng đặc nguyên chất. Khi thi công phải dùng hạt mạng bọc kim và nối dây đồng trần với vỏ kim loại của hạt, nhân mạng để lớp chống nhiễu liên tục từ đầu tới cuối tuyến.

Khách hàng tham khảo một số loại cáp mạng CAT5 FTP chống nhiễu được ưa chuộng trên thị trường như:

Cáp mạng Cat5e FTP Commscope AMP

Cáp mạng Cat5e FTP ALantek

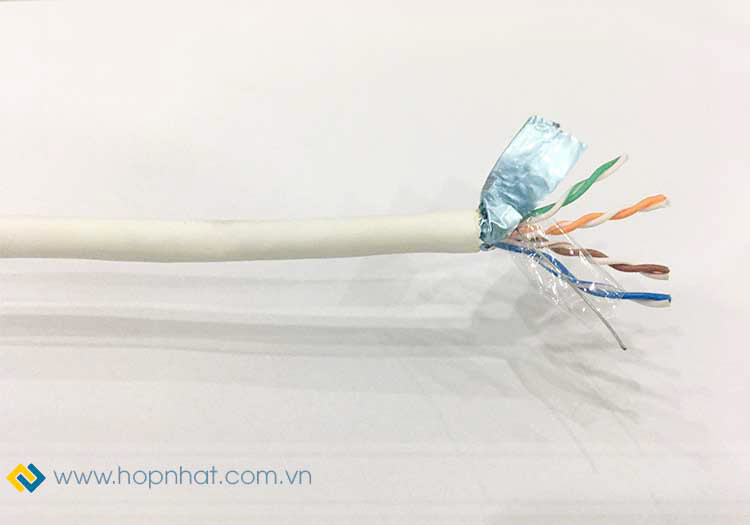

Hình ảnh: Cáp mạng Cat5e FTP Commscope chính hãng

Dây mạng Cat6 và Cat6A chống nhiễu (FTP, F/UTP)

Cat6 FTP giữ nguyên lõi 23 AWG, lõi chữ thập và băng thông 250 MHz của Cat6 UTP, thêm lớp lá nhôm và dây tiếp đất; mã đang có là cáp mạng Alantek Cat6 FTP 301-60F8LG. Với Commscope, bản chống nhiễu là Cat6A F/UTP 884024508/10 (500 MHz, 10 Gbps đủ 100 m); cáp Cat6A tương thích ngược nên dùng cho hệ Cat6 cần chống nhiễu vẫn đạt chuẩn và có sẵn dư địa nâng cấp. Dự án cần chống nhiễu cao hơn nữa dùng S/FTP bọc lưới đồng, nhưng loại này ít gặp tại Việt Nam.

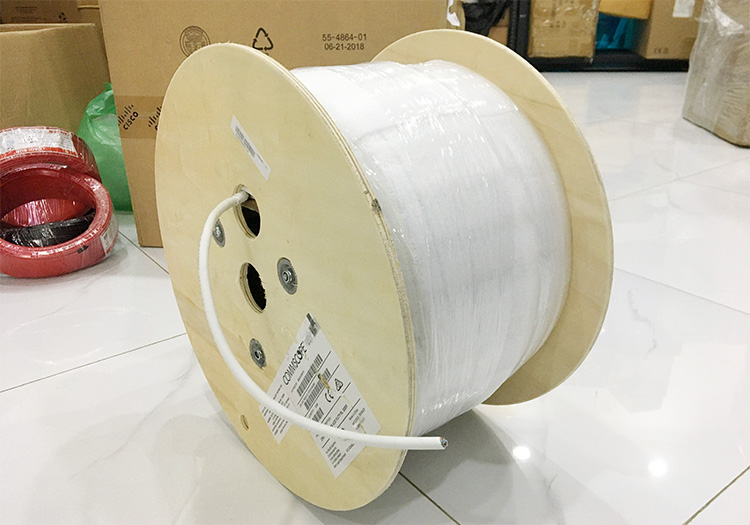

Hình ảnh: Cáp mạng Cat6A FTP Commscope

Tham khảo các sản phẩm đang được ưa chuộng như:

Dây cáp mạng Cat6 Commscope UTP

Cáp mạng Cat6A FTP Commscope 884024508/10

Dây cáp mạng Cat6 LS UTP

Dây cáp mạng Cat6 Panduit (Cáp mạng giá tốt, chất lượng tốt được yêu thích năm 2026)

So với Cat5e FTP, cáp Cat6/Cat6A chống nhiễu có đường kính lớn hơn, bán kính uốn tối thiểu lớn hơn và nặng hơn đáng kể; bó 24 sợi Cat6A F/UTP cần máng cáp rộng hơn hẳn bó Cat5e UTP, nên phải tính từ bước thiết kế máng và tủ rack.

Khi nào cần cáp mạng chống nhiễu, khi nào UTP là đủ?

Nên dùng FTP/SFTP khi: tuyến cáp đi chung máng hoặc song song gần dây điện lực ba pha; gần động cơ, biến tần, máy hàn, lò cao tần trong nhà xưởng; camera và điểm phát wifi ngoài trời chạy dọc cột điện hoặc gần trạm biến áp; phòng máy chủ bó cáp rất dày cần chống nhiễu chéo giữa các sợi (alien crosstalk); khu vực có thiết bị y tế, phát thanh phát sóng mạnh; hoặc hồ sơ thiết kế dự án yêu cầu hệ bọc kim.

UTP là đủ khi: văn phòng, trường học, khách sạn, nhà ở đi dây tách khỏi điện lực theo thiết kế; tuyến ngắn trong phòng; hệ thống không có hạ tầng tiếp địa viễn thông chuẩn. Với những chỗ này, tiền mua cáp chống nhiễu và phụ kiện bọc kim không đem lại cải thiện đo được, trong khi thi công khó hơn. Bảng so sánh chi tiết hai loại trên cùng một hãng xem bài so sánh cáp mạng Commscope UTP và FTP.

Thi công cáp mạng chống nhiễu FTP, SFTP: bắt buộc tiếp địa đúng cách

Lớp lá nhôm hay lưới đồng hoạt động như một lồng Faraday: nó hấp thụ xung nhiễu từ bên ngoài, nhưng dòng nhiễu đó phải có đường thoát xuống đất. Không nối đất, lớp bọc tích nhiễu rồi dội ngược vào các đôi dây tín hiệu, hệ thống còn nhiễu hơn dùng UTP và trượt bài đo nghiệm thu. Vì vậy cáp chống nhiễu luôn đi kèm nhân mạng, hạt mạng và patch panel bọc kim, nối liên tục về thanh tiếp địa.

Hình ảnh: Đường xả nhiễu từ lớp bọc cáp FTP qua nhân mạng, patch panel bọc kim xuống thanh tiếp địa tủ rack

Bước 1: Giữ dây đồng trần khi tuốt vỏ

Tuốt vỏ ngoài xong, không cắt bỏ sợi dây đồng trần chạy dọc cáp (drain wire). Với cáp FTP, vuốt ngược lớp lá nhôm ra sau rồi quấn dây đồng trần quanh lớp nhôm để tiếp xúc tốt; với cáp SFTP, lộn ngược lớp lưới đồng về phía vỏ rồi quấn dây đồng trần quanh lưới.

Bước 2: Đấu vào nhân mạng, hạt mạng bọc kim

Không dùng nhân mạng nhựa thường cho cáp chống nhiễu. Khi sập đuôi nhân mạng bọc kim, phần lá nhôm và dây đồng trần đã quấn ở bước 1 phải tiếp xúc trực tiếp, chặt với vỏ kim loại của nhân mạng; hạt RJ45 cho dây nhảy cũng phải là loại bọc kim.

Bước 3: Tập trung về patch panel bọc kim

Dùng patch panel khung kim loại có thanh tiếp địa. Khung này nhận dòng nhiễu từ vỏ các nhân mạng; dây tiếp địa đi kèm patch panel (thường màu xanh lá) bắt chặt vào khung thép của tủ rack.

Bước 4: Nối tủ rack về thanh đồng tiếp địa (TGB)

Vỏ tủ rack sơn tĩnh điện không phải điểm tiếp địa tốt. Mỗi tủ cần một thanh đồng tiếp địa viễn thông (TGB); nối patch panel và khung tủ về TGB, rồi từ TGB kéo dây đồng tiết diện lớn về hệ tiếp địa chung của toà nhà hoặc nhà xưởng theo thiết kế điện.

Chỉ tiếp địa một đầu, tránh dòng vòng (ground loop)

Nếu tiếp địa lớp bọc ở cả hai đầu mà hai hệ tiếp địa có điện thế khác nhau (tủ rack ở phòng máy và máy CNC dưới xưởng chẳng hạn), một dòng điện sẽ chạy dọc lớp bọc để cân bằng điện thế, tự tạo nhiễu và có thể hỏng cổng thiết bị. Khuyến nghị thông dụng là tiếp địa tại một đầu, phía patch panel trong tủ mạng có hệ tiếp địa chuẩn; đầu thiết bị dùng hạt mạng bọc kim nhưng không nối thêm xuống đất riêng.

Hình ảnh: Tiếp địa hai đầu với hai hệ đất khác điện thế sinh dòng vòng trên lớp bọc kim

Nghiệm thu hệ cáp chống nhiễu

Ngoài phép đo hiệu năng theo cấp Category, máy đo chứng nhận cần báo đạt mục liên tục của lớp bọc (shield integrity) từ patch panel tới ổ mạng; đo điện trở hệ tiếp địa bằng máy đo điện trở đất theo yêu cầu thiết kế; kiểm tra suy hao phản xạ (return loss) để phát hiện chỗ bấm hạt làm biến dạng cáp. Trước ngày đo, tự kiểm bằng đồng hồ vạn năng xem khung tủ, patch panel và TGB đã liên thông chưa.
