Cáp mạng Commscope AMP Cat5e FTP 219413-2

Cáp mạng Commscope AMP Cat5e FTP 219413-2: bản chống nhiễu của dòng Cat5e Commscope

Cáp mạng Commscope AMP Cat5e FTP 219413-2 là dây cáp mạng Category 5e kiểu F/UTP: bên dưới vỏ PVC trắng là một băng nhôm/polyester bọc chung quanh 4 đôi dây đồng trần đặc 24 AWG, tạo thành lớp màn chắn chống nhiễu điện từ cho cả bó dây. Tên gọi trong tài liệu CommScope là CS24CM WHT C5E 4/24 F/UTP RIB 305M; mỗi thùng reel-in-box chứa 304,8 m (1000 ft). Mã này được hãng đưa ra cho thị trường châu Á và EMEA, có công bố cấp cháy Euroclass Eca theo EN 50575 kèm bản Declaration of Performance.

So với bản không màn chắn Commscope Cat5e UTP 6-219590-2, mã 219413-2 dành cho tuyến đi gần nguồn nhiễu và cần thi công đầu nối bọc kim có nối đất. Hợp Nhất phân phối hàng chính hãng đủ CO/CQ, báo giá qua Email trong ngày làm việc; các mã chống nhiễu của hãng khác xem trong nhóm cáp mạng Cat5e.

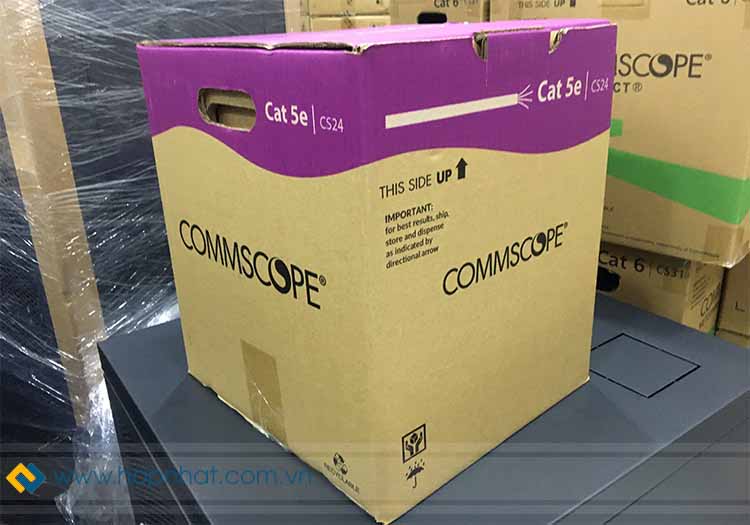

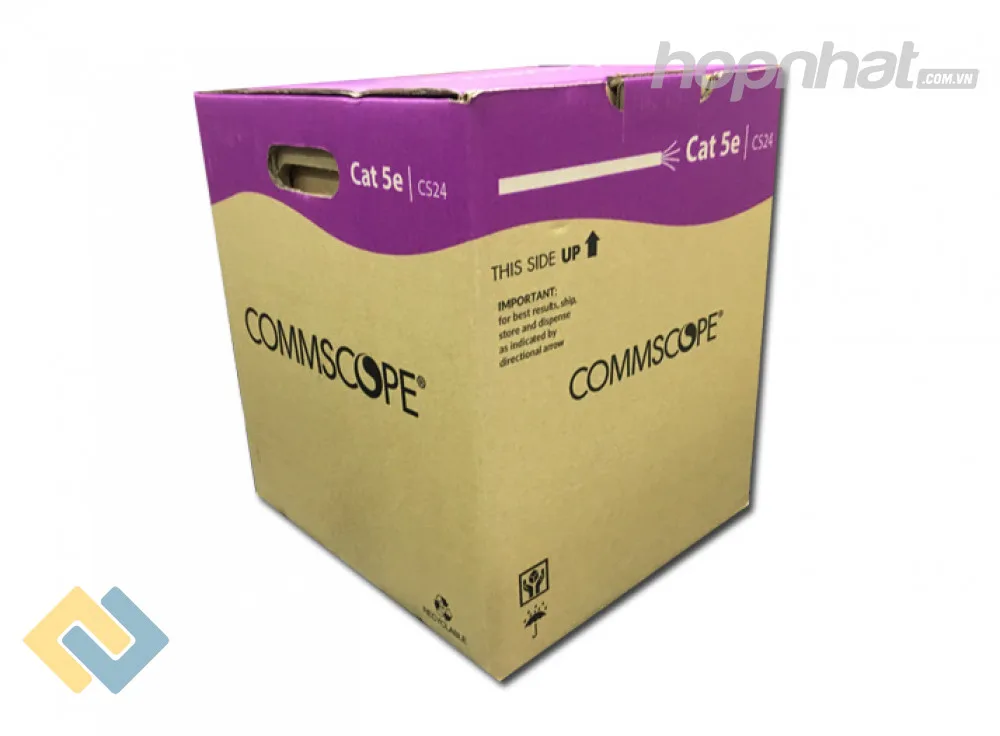

Hình ảnh: thùng reel-in-box 305 m cáp mạng Commscope Cat5e FTP mã 219413-2

F/UTP nghĩa là gì và lớp màn chắn của 219413-2 làm việc ra sao?

Theo cách ghi của ISO/IEC 11801, chữ trước dấu gạch chéo chỉ lớp màn chắn chung của cả cáp, chữ sau chỉ màn chắn từng đôi: F/UTP là cáp có lá kim loại (Foil) bọc chung, còn từng đôi bên trong không bọc (UTP). Trên mã 219413-2, CommScope công bố vật liệu màn chắn là băng nhôm/polyester; lá nhôm này chặn phần lớn nhiễu điện từ xâm nhập từ bên ngoài và cũng hạn chế bức xạ của chính sợi cáp ra môi trường. Để màn chắn có tác dụng, lá nhôm phải được nối liên tục qua hạt mạng, nhân mạng, patch panel bọc kim và tiếp đất ở phía tủ rack; nếu bấm bằng hạt nhựa thường, cáp FTP chỉ còn tác dụng như cáp UTP có vỏ dày.

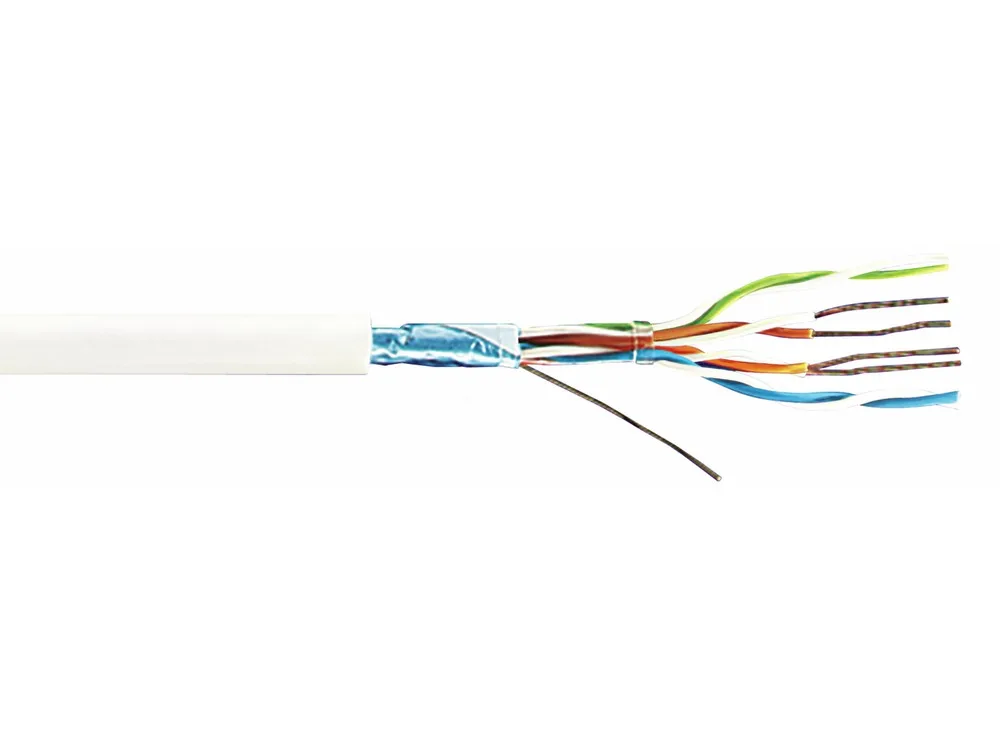

Hình ảnh: lớp băng nhôm/polyester bọc quanh 4 đôi dây 24 AWG bên trong mã 219413-2

Số liệu hãng công bố cho mã 219413-2

Theo bản Product Specification 25/02/2020 (nút Datasheet trên trang) và trang sản phẩm commscope.com, cáp có: 4 đôi, 8 sợi đồng trần đặc 24 AWG; cách điện polyolefin; màn chắn băng nhôm/polyester; vỏ PVC màu trắng; đường kính ngoài danh định 6,096 mm (0,24 in); chiều dài 304,8 m; thử cháy cấp CM theo UL 1685, UL 444, NEC Article 800 và Euroclass Eca theo EN 50575; truyền dẫn theo ANSI/TIA-568.2-D, CENELEC EN 50288-3-1 và ISO/IEC 11801 Class D; điện áp vận hành tối đa 80 V; đáp ứng khuyến nghị cấp nguồn IEEE 802.3bt Type 4 khi lắp theo ISO/IEC 14763-2, EN 50174-1/-2 hoặc TIA TSB-184-A; tuân thủ RoHS, REACH-SVHC, China RoHS, UK-RoHS. Bản datasheet 2020 ghi nhiệt độ vận hành −40 °C đến +75 °C. Toàn bộ bảng nằm ở mục "Thông số kỹ thuật" bên dưới.

Khi nào phải dùng Cat5e FTP 219413-2 thay vì UTP?

Cáp xoắn đôi tự triệt nhiễu nhờ bước xoắn, nên trong đa số văn phòng bản UTP đã đủ. Lớp màn chắn của 219413-2 phát huy giá trị ở những tình huống sau:

• Tuyến mạng buộc phải đi chung máng hoặc chung ống với cáp điện lực vì không còn không gian tách tuyến.
• Cáp chạy qua nhà xưởng có động cơ, biến tần, máy hàn, hoặc gần trạm biến áp, phòng máy phát.
• Khu vực nhiều đèn huỳnh quang, thang máy, thiết bị y tế công suất lớn gây nhiễu dải rộng.
• Hồ sơ thiết kế hoặc yêu cầu của chủ đầu tư ghi rõ cáp Cat5e FTP hoặc cáp chống nhiễu.

Ngược lại, nếu tuyến ngắn, đi riêng máng và không có nguồn nhiễu, chọn bản UTP 6-219590-2 sẽ tiết kiệm cả tiền cáp lẫn tiền phụ kiện bọc kim.

Khác biệt khi thi công cáp FTP

Vì cáp FTP to và cứng hơn, khi bóc tách khối lượng nên tính thêm cỡ ống luồn và bán kính uốn tại các góc. Dây nhảy ở hai đầu kênh cũng nên là loại FTP để không hở màn chắn.

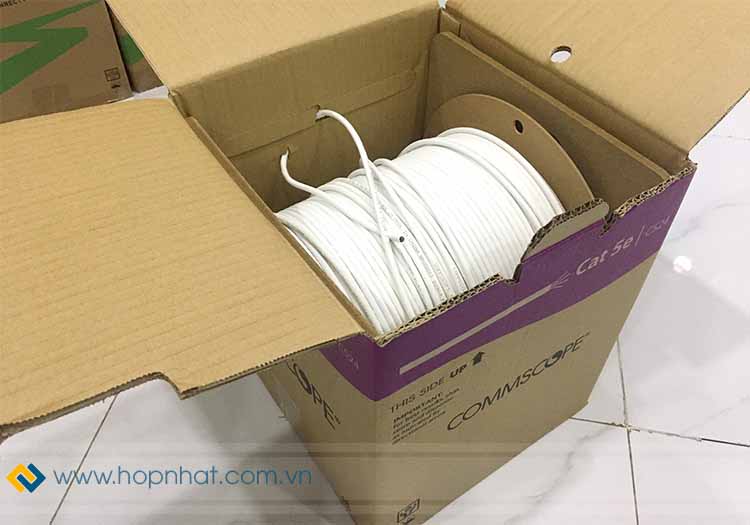

Hình ảnh: mở thùng reel-in-box của mã 219413-2, cuộn cáp vỏ trắng quấn sẵn trên lõi

Ứng dụng tiêu biểu của Commscope Cat5e FTP 219413-2

Cáp Class D phục vụ các ứng dụng 10/100/1000BASE-T trong kênh 100 m, nên mã 219413-2 thường được chỉ định cho mạng LAN và hệ thống camera IP trong nhà máy, kho lạnh, bãi xe, phòng kỹ thuật tòa nhà, nơi tuyến cáp buộc phải đi cạnh thiết bị điện. Công bố đáp ứng IEEE 802.3bt Type 4 giúp cáp cấp nguồn cho camera, bộ phát Wi-Fi và điện thoại IP qua chính đôi dây tín hiệu. Dải nhiệt độ vận hành rộng ghi trong datasheet phù hợp với phòng máy không điều hòa hay khu vực sát mái tôn, nhưng vỏ PVC vẫn là vỏ dùng trong nhà: tuyến ngoài trời cần cáp vỏ PE.

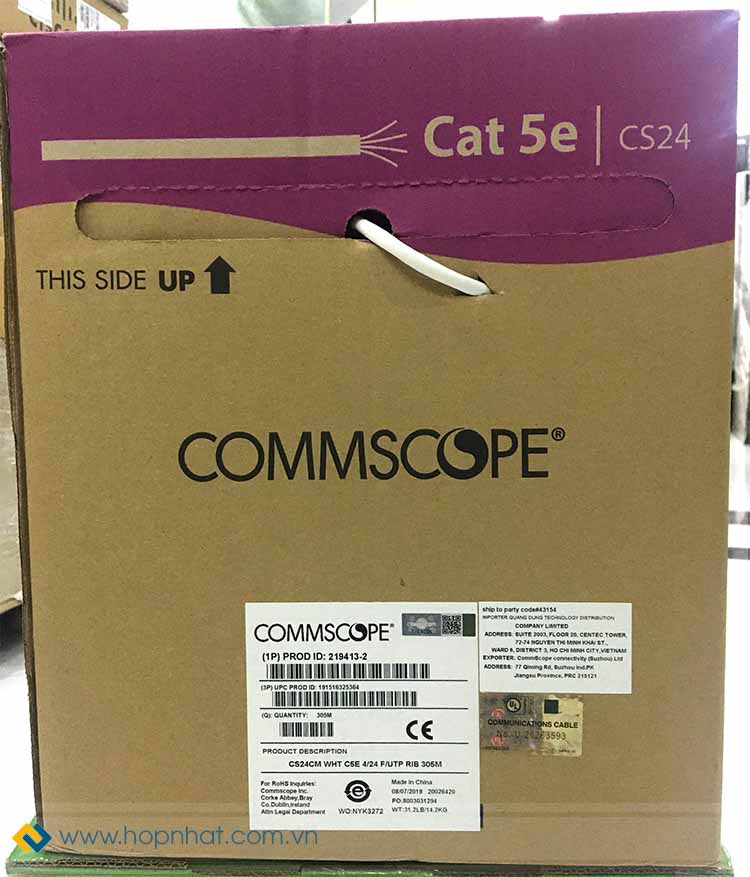

Hình ảnh: nhãn thùng ghi mã 219413-2, kiểu F/UTP và chiều dài 305 m

Mã Commscope liên quan và bài viết nên đọc

Khi cần chống nhiễu ở băng thông cao hơn, dòng Commscope có Cat6A F/UTP 884024508/10 chạy 10 Gigabit trọn 100 m; tuyến Gigabit thông thường không nhiễu thì Cat6 UTP 4-1427254-6 là lựa chọn phổ biến. Đọc thêm so sánh cáp Commscope UTP và FTP, các loại cáp Commscope đang dùng nhiều và địa chỉ mua cáp Commscope chính hãng.

Đặt mua cáp mạng Commscope Cat5e FTP 219413-2

Hợp Nhất giao mã 219413-2 nguyên thùng 305 m từ kho Hà Nội và TP.HCM, kèm CO/CQ theo lô, hóa đơn VAT và bản Declaration of Performance Eca khi hồ sơ nghiệm thu yêu cầu. Quý khách gửi số thùng, phụ kiện bọc kim cần kèm theo và địa chỉ giao hàng để nhận báo giá qua Email trong ngày làm việc.
