Chọn dây mạng phù hợp không bắt đầu từ hãng hay giá, mà từ năm câu hỏi theo thứ tự: tốc độ cần (quyết định Cat5e, Cat6 hay Cat6A), môi trường đi dây (vỏ PVC, LSZH hay PE), nguồn nhiễu (UTP hay FTP), có cấp nguồn PoE không (lõi đồng đặc, cỡ lõi) và chiều dài tuyến (dưới 90 m hay phải đổi phương án). Trả lời xong năm câu, bạn có đúng một loại dây và biết vì sao. Dưới đây là cách trả lời từng câu bằng con số của tiêu chuẩn IEEE 802.3, ANSI/TIA-568 và datasheet hãng, kèm bảng chọn nhanh cho 8 tình huống thường gặp.
Câu 1: Cần tốc độ bao nhiêu, trong bao nhiêu năm?
| Chuẩn | Băng thông (TIA-568) | 1 Gbps | 2,5 / 5 Gbps (IEEE 802.3bz) | 10 Gbps |
|---|---|---|---|---|
| Cat5e | 100 MHz | 100 m | 2,5 Gbps: 100 m | Không |
| Cat6 | 250 MHz | 100 m | 5 Gbps: 100 m | 37–55 m |
| Cat6A | 500 MHz | 100 m | 100 m | 100 m |
- Cat5e: internet gia đình, camera IP, văn phòng nhỏ chỉ dùng 1 Gbps; ngân sách thấp.
- Cat6: mặc định cho hạ tầng mới — chạy AP Wi-Fi 6/6E cổng 2,5–5 GbE, dự phòng 10 năm, giá chênh Cat5e không nhiều.
- Cat6A: trục toà nhà, phòng máy, máy trạm 10 Gbps, hạ tầng 15–20 năm; phải đồng bộ phụ kiện Cat6A.
Hãy tính cho thiết bị sẽ mua trong 5–10 năm tới chứ không phải thiết bị đang có: dây nằm trong tường lâu hơn router và máy tính.
Câu 2: Dây đi ở đâu — trong nhà, toà nhà đông người hay ngoài trời?
Môi trường quyết định lớp vỏ, không quyết định category:
| Môi trường | Vỏ nên chọn | Căn cứ trên datasheet |
|---|---|---|
| Nhà ở, văn phòng, đi trong ống/máng | PVC chống cháy cấp CM | Commscope 4-1427254-6 "CM rated", Panduit NK6 "CM: UL 1685" |
| Chung cư, hành lang thoát hiểm, bệnh viện, nơi đông người | LSZH ít khói không halogen | Commscope 884024508/10: IEC 60332-1 (cháy), IEC 60754-2 (khí axit), IEC 61034-2 (khói); Legrand 032754 LSZH |
| Trục đứng giữa các tầng (Mỹ/khu vực theo NEC) | CMR (riser) | Panduit NK6 bản CMR: UL 1666 |
| Ngoài trời, phơi nắng mưa | PE đen chống UV | Commscope 1427319-1 "UV resistant for outdoor", −40 °C đến +70 °C |
| Chôn ngầm trực tiếp | PE chôn ngầm | Commscope 884019904/10 "Buried", "direct burial" |
Câu 3: Có nguồn nhiễu nào sát tuyến cáp không?
UTP là lựa chọn mặc định vì đôi dây xoắn tự triệt nhiễu. Chỉ chuyển sang FTP (lá nhôm bọc chung) hoặc SFTP (lưới đồng + lá nhôm từng đôi) khi tuyến bắt buộc đi song song cáp điện công suất lớn trong máng chung, hoặc trong xưởng có biến tần, máy hàn, động cơ lớn. FTP/SFTP phải đi kèm hạt mạng, patch panel bọc kim và tiếp địa; không tiếp địa thì không có tác dụng. Ví dụ hai mã cùng hãng để bạn so: Commscope Cat5e UTP 6-219590-2 và Cat5e FTP 219413-2 có cùng lõi 24 AWG đồng trần, cùng chuẩn Cat5e, chỉ khác lớp băng nhôm/polyester và dải nhiệt (−20/+60 °C so với −40/+75 °C).
Câu 4: Có cấp nguồn PoE qua dây không?
Camera IP, AP Wi-Fi, điện thoại IP, màn hình quảng cáo lấy điện qua dây mạng theo IEEE 802.3af (12,95 W tới thiết bị), 802.3at (25,5 W) hoặc 802.3bt (51–71,3 W). Khi có PoE:
- Lõi đồng đặc là bắt buộc; cáp CCA nhôm mạ đồng không đạt TIA-568 và sụt áp lớn.
- Cỡ lõi: 24 AWG đạt chuẩn; 23 AWG (0,57 mm) có tiết diện lớn hơn khoảng 26 %, sụt áp và nhiệt ít hơn — ưu tiên cho tuyến 60–100 m và bó cáp lớn.
- Datasheet ghi PoE: Commscope ghi "complies with IEEE 802.3bt (Type 4)", Panduit NK6 ghi "meets IEEE 802.3af and 802.3at".
- Switch PoE phải cùng chuẩn hoặc cao hơn thiết bị nhận, tổng công suất đủ cho mọi cổng.

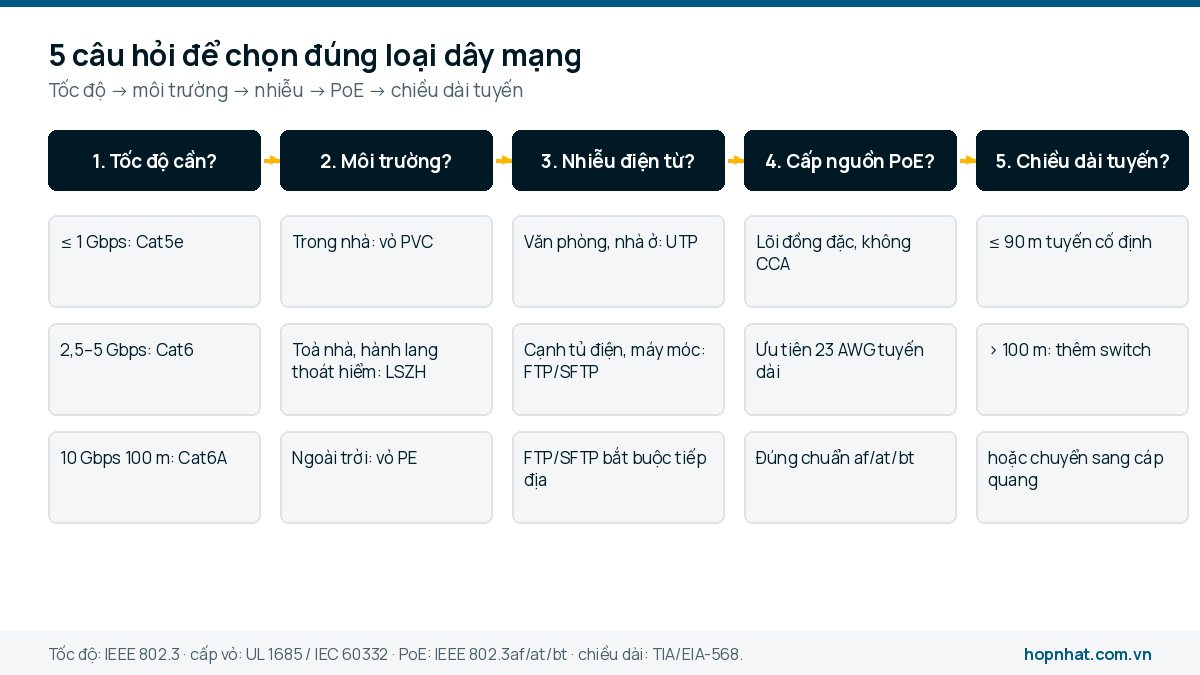

Năm câu hỏi theo thứ tự để chọn đúng loại dây mạng: tốc độ → môi trường → nhiễu → PoE → chiều dài.
Câu 5: Tuyến dài bao nhiêu?
ANSI/TIA-568 và ISO/IEC 11801 giới hạn kênh 100 m: 90 m tuyến cố định cộng 10 m dây nhảy. Dưới 90 m: mọi loại dây đồng đều được. Trên 100 m: không có loại dây đồng nào "kéo được xa hơn" — đổi phương án bằng switch trung gian, bộ kéo dài PoE hoặc cáp quang. Riêng 10 Gbps trên Cat6 chỉ 37–55 m; cần 10 Gbps xa hơn thì Cat6A hoặc quang.
Bảng chọn nhanh cho 8 tình huống
| Tình huống | Chuẩn | Vỏ | Bọc | Mã tham khảo đang có tại Hợp Nhất |
|---|---|---|---|---|
| Nhà ở: internet, tivi, máy tính, 1–2 AP Wi-Fi | Cat6 (tối thiểu Cat5e) | PVC | UTP | LS Cat6 UTP; Vinacap Cat6 UTP; Legrand Cat6 PVC 032755 |
| Camera IP 4–32 kênh PoE | Cat5e / Cat6 | PVC (PE nếu ngoài trời) | UTP | Commscope Cat5e UTP 6-219590-2; LS Cat5e UTP; Alantek Cat5e UTP |
| Văn phòng 20–200 máy, điện thoại IP, AP Wi-Fi 6 | Cat6 | PVC hoặc LSZH | UTP | Commscope Cat6 UTP 4-1427254-6; Panduit Cat6 NUC6C04BU-FE; Legrand Cat6 LSZH 032754 |
| Chung cư, bệnh viện, trường học (yêu cầu PCCC) | Cat6 | LSZH | UTP | Legrand Cat6 LSZH 032754; Panduit Cat6A LSZH NUL6X04BU-VEG |
| Nhà xưởng, tuyến cạnh tủ điện, biến tần | Cat5e / Cat6 | PVC | FTP + tiếp địa | Commscope Cat5e FTP 219413-2; Alantek Cat6 FTP 301-60F8LG; Alantek Cat5e FTP 301-10F08E |
| Trục toà nhà, phòng máy, máy trạm 10 Gbps | Cat6A | LSZH | F/UTP hoặc U/UTP | Commscope Cat6A F/UTP 884024508/10; Panduit Cat6A U/UTP NUL6X04BU-VEG |
| Ngoài trời: cổng, bãi xe, nhà bên cạnh | Cat5e / Cat6 | PE chống UV (hoặc luồn ống kín) | UTP; FTP nếu gần đường điện | Alantek Cat5e FTP có băng thép gia cường; Commscope Cat5e FTP (−40 °C đến +75 °C) |
| Tuyến trên 100 m | Cáp quang + bộ chuyển đổi quang điện | — | — | Hoặc đặt switch trung gian, chia tuyến |
Mỗi mã ở cột cuối là sản phẩm đang bán, có trang riêng với datasheet hoặc thông số hãng: ví dụ cáp mạng LS Cat6 UTP cho nhà ở và văn phòng nhỏ, cáp mạng Commscope Cat6 UTP 4-1427254-6 cho văn phòng và dự án cần hồ sơ hãng đầy đủ.
Sau khi chọn chuẩn: 4 tiêu chí của một thùng dây tốt

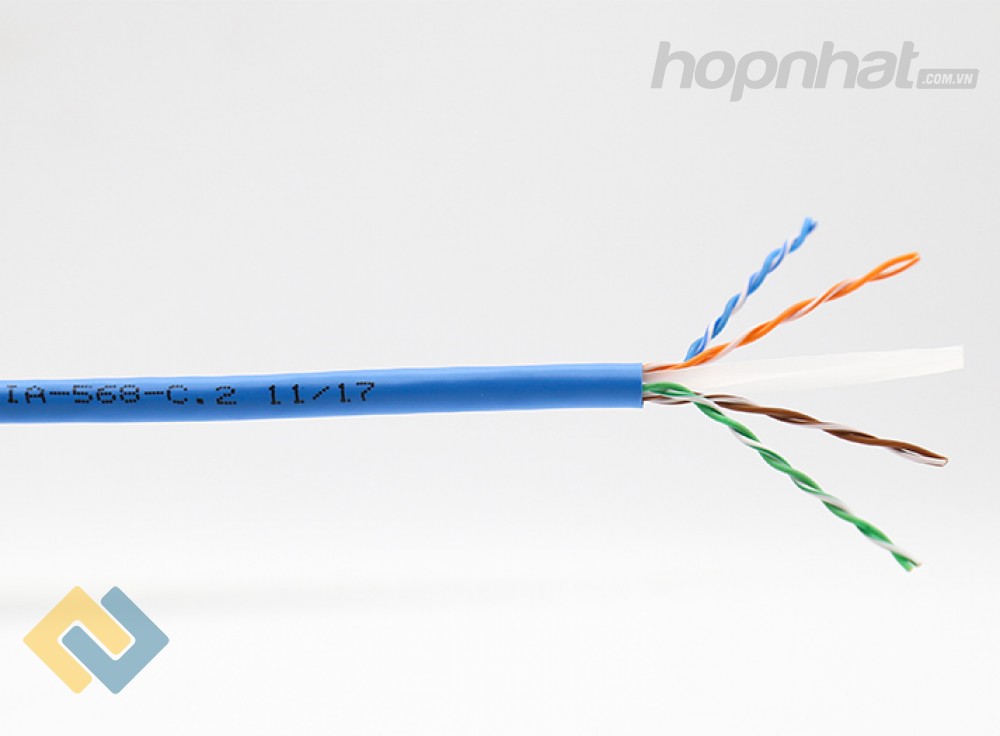

Dây mạng LS Cat6 UTP: vỏ in dẫn chiếu TIA-568-C.2, bên trong 4 đôi xoắn tách bằng lõi chữ thập — hai dấu hiệu của cáp Cat6 đạt chuẩn.
- Lõi đồng đặc, có datasheet ghi vật liệu lõi (bare copper / solid copper). Không có datasheet → không mua.
- Dòng in trên vỏ khớp datasheet: category, UTP/FTP, AWG, 100 Ω, MHz, cấp vỏ (CM/LSZH), số mét.
- Thùng 305 m (1.000 ft) nguyên tem, mã sản phẩm tra được trên trang hãng; cuộn lẻ không tem thì không truy xuất được lô.
- Hồ sơ CO/CQ theo lô khi nghiệm thu dự án.
Nếu cần nhìn lại các khái niệm cơ bản (cáp mạng là gì, Cat5e khác Cat6 ở đâu, 1 thùng bao nhiêu mét), bài các câu hỏi thường gặp về dây cáp mạng gom đủ.
Kết luận
Năm câu hỏi — tốc độ, môi trường, nhiễu, PoE, chiều dài — cho ra một đáp án duy nhất: phần lớn nhà ở và văn phòng hôm nay là Cat6 UTP lõi đồng đặc, vỏ PVC hoặc LSZH; camera và ngân sách thấp là Cat5e; nhà xưởng là FTP có tiếp địa; 10 Gbps là Cat6A; ngoài trời là vỏ PE; quá 100 m là cáp quang. Hợp Nhất phân phối đủ các phương án đó trong danh mục dây cáp mạng, nhiều nhất là nhóm cáp mạng Cat6 với 10 mã của 7 hãng, kèm CO/CQ và datasheet. Gửi năm câu trả lời của bạn qua Email hoặc Zalo (tốc độ, nơi đi dây, nguồn nhiễu, PoE, chiều dài và số điểm), kỹ thuật Hợp Nhất sẽ chốt loại dây, tính số thùng và báo giá trong ngày làm việc.
