Cáp mạng cấp nguồn PoE++ cần gì khác cáp mạng thường?
Camera IP, bộ phát Wi-Fi 6/7, điện thoại IP và màn hình phòng họp ngày nay đều nhận điện qua chính sợi dây cáp mạng theo IEEE 802.3af/at/bt: PoE 15,4 W, PoE+ 30 W và PoE++ 60–90 W tại nguồn. Khi dòng điện chạy qua lõi cáp cùng với dữ liệu, sợi cáp phải thoả thêm ba điều kiện mà mạng máy tính thường không đặt ra: lõi đồng đặc nguyên chất, tiết diện đủ lớn để sụt áp và nhiệt thấp, và bó cáp không quá dày để nhiệt không tích tụ.
Bài viết tập trung vào thiết bị công suất lớn: khi nào phải lên Cat6 hay Cat6A F/UTP 23 AWG cho PoE++ và Wi-Fi 7, giới hạn số sợi trong bó cáp theo TIA TSB-184-A, bảng chọn cáp theo từng thiết bị và cách nghiệm thu điện trở lệch (DC resistance unbalance) để nguồn PoE không gây lỗi. Camera IP thông thường dùng PoE 15,4 W chọn Cat5e hay Cat6, 24 hay 23 AWG đã có bài riêng: dây mạng cho camera IP PoE.
Tiêu chuẩn chọn cáp mạng cho Wi-Fi 7 và thiết bị PoE++ công suất cao
Ba tiêu chí dưới đây là khung chọn cáp cho mọi thiết bị cấp nguồn qua dây mạng:
Cách chọn cáp mạng cho Wi-Fi 7 và cấp nguồn PoE++ công suất cao:

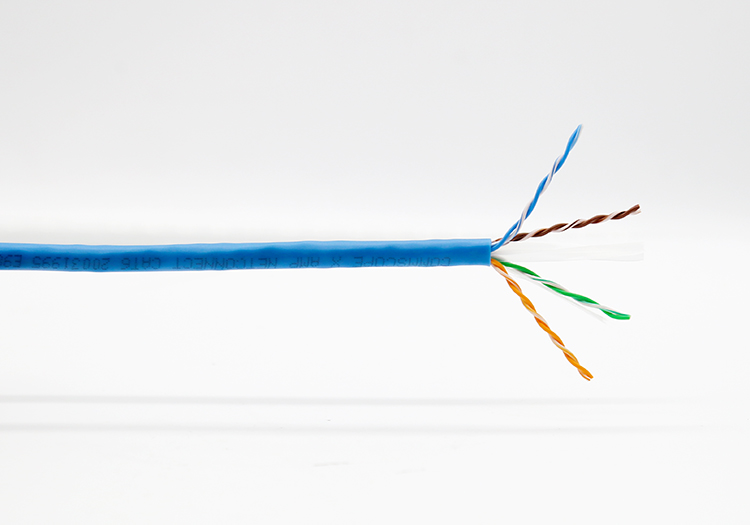

- Vật liệu lõi: Bắt buộc sử dụng 100% Đồng nguyên chất (Bare Copper), tuyệt đối không dùng cáp nhôm mạ đồng (CCA).

Tham khảo thêm các dòng dây cáp mạng thông dụng như: Cáp mạng Cat5e , Cáp mạng Cat6
- Tiết diện lõi: Ưu tiên chọn cáp có kích thước lõi lớn từ 23 AWG (đường kính khoảng 0.57 mm) trở lên để giảm điện trở dòng một chiều (DC Resistance).
- Tiêu chuẩn cáp: Chọn từ Cat6 UTP (lõi đồng chuẩn) cho các tuyến ngắn, hoặc tối ưu nhất là Cat6A Shielded (F/UTP hoặc S/FTP) để vừa đáp ứng băng thông 10 Gbps của Wi-Fi 7, vừa tản nhiệt tốt khi bó cáp số lượng lớn.
Tại sao vật liệu và tiết diện lõi quyết định độ ổn định PoE++?
Khi truyền tải dòng điện công suất cao lên tới 90W qua 4 cặp dây xoắn đôi của sợi cáp mạng, chúng ta phải đối mặt với định luật Joule-Lenz về hiệu ứng nhiệt.

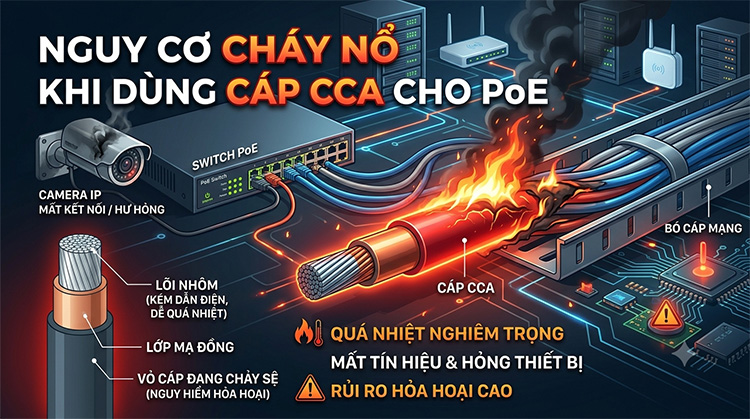

Sự nguy hiểm của cáp mạng nhôm mạ đồng (CCA) khi chạy PoE
Nhiều đơn vị thầu vì tối ưu chi phí đã sử dụng cáp CCA (Copper Clad Aluminum). Nhôm có điện trở suất lớn hơn đồng khoảng 60 %. Theo đó, khi điện trở tăng mạnh, công suất hao phí sẽ chuyển hóa thành nhiệt năng khổng lồ.

Kết quả là sợi cáp bị nóng lên nhanh chóng, làm chảy lớp vỏ nhựa bảo vệ, gây ra hiện tượng đoản mạch và phá hủy hoàn toàn cổng PoE trên Switch hoặc làm cháy thiết bị đầu cuối. Do đó, cáp mạng cấp nguồn PoE dòng cao cấp bắt buộc phải là đồng nguyên chất không oxy hóa (OFC/BC).
Bài toán kích cỡ lõi truyền dẫn 23 AWG vs 24 AWG
Chỉ số AWG (American Wire Gauge) càng nhỏ thì đường kính lõi dây càng lớn.
- Cáp 24 AWG (~0.51 mm): Thường thấy ở cáp Cat5e, có điện trở cao hơn, độ suy hao điện áp (Voltage Drop) lớn trên khoảng cách xa (trên 50m).
- Cáp 23 AWG (~0.57 mm): Tiêu chuẩn trên cáp Cat6 và Cat6A. Lõi đồng dày hơn giúp hạ thấp điện trở, giảm thiểu suy hao điện áp, đảm bảo thiết bị nhận đủ công suất định mức để hoạt động ổn định không bị khởi động lại (Reboot) giữa chừng.
Khắc phục hiện tượng quá nhiệt khi bó cáp mạng mật độ cao
Trong thực tế thi công, các kỹ sư thường bó hàng chục, hàng trăm sợi cáp mạng chung vào một máng cáp hoặc ống luồn dây. Khi tất cả các sợi cáp này đồng thời truyền tải nguồn PoE++, các sợi nằm ở tâm bó cáp sẽ không thể thoát nhiệt ra môi trường xung quanh.
Khi nhiệt độ bó cáp vượt ngưỡng 60°C, lớp vỏ nhựa sẽ bị suy giảm đặc tính cách điện, đồng thời hiện tượng Suy hao xen ghép (Insertion Loss) của tín hiệu data tăng lên tỷ lệ thuận với nhiệt độ. Hệ thống mạng sẽ bị rớt gói, giảm băng thông từ 10 Gbps xuống chỉ còn vài Mbps.

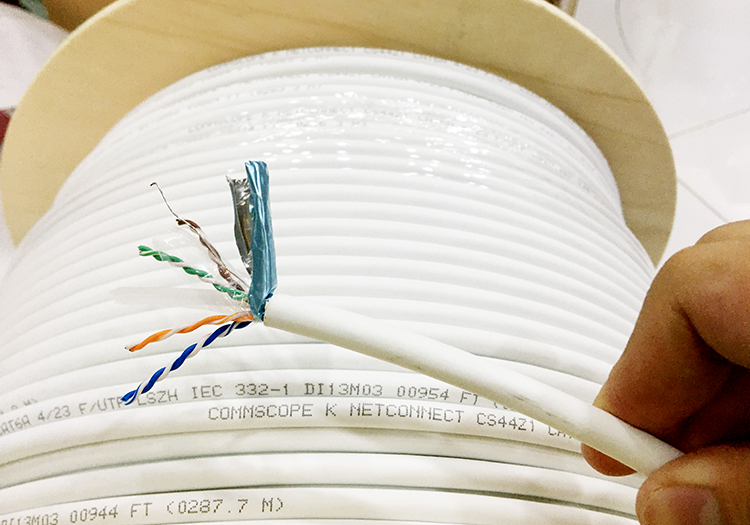

Mã bọc kim đang có tại Hợp Nhất: cáp mạng Cat6A F/UTP Commscope 884024508/10 (23 AWG, 500 MHz, 10 Gbps đủ 100 m).
Giải pháp kỹ thuật chế ngự nhiệt độ của chuyên gia:
- Ứng dụng cáp bọc giáp (Shielded - chống nhiễu): Các dòng cáp Cat6A F/UTP hoặc S/FTP có lớp lá nhôm bọc quanh lõi. Lớp kim loại này không chỉ chống nhiễu EMI mà còn đóng vai trò như một bộ tản nhiệt vi mô, dẫn nhiệt từ tâm bó cáp ra lớp vỏ ngoài nhanh hơn hẳn cáp không bọc giáp (UTP).
- Giới hạn số lượng sợi trong một bó: Theo khuyến nghị của tiêu chuẩn TIA TSB-184-A, khi triển khai nguồn PoE công suất trên 60W, số lượng cáp tối đa trong một bó không nên vượt quá 24 sợi đối với cáp UTP để đảm bảo độ thoáng khí tản nhiệt.
Triển khai đi dây cáp mạng cho Wi-Fi 7 và Hệ thống Camera IP AI thực tế
Chọn cáp mạng cho Wi-Fi 7 tối ưu băng thông và năng lượng
Wi-Fi 7 sở hữu các tính năng đột phá như MLO (Multi-Link Operation) và băng thông 320 MHz, đẩy tốc độ truyền tải lý thuyết lên đến hàng chục Gbps. Cổng kết nối (Uplink) trên các bộ phát Wi-Fi 7 Enterprise hầu hết là cổng 2.5 GbE hoặc 10 GbE, đi kèm mức tiêu thụ điện năng từ 30W đến 45W (đòi hỏi PoE+ hoặc PoE++).
- Khuyến nghị giải pháp: Sử dụng Cáp mạng Cat6A Shielded (23 AWG). Đây là dòng cáp duy nhất đảm bảo duy trì băng thông sạch 10 Gbps trọn vẹn ở khoảng cách 100 mét, đồng thời có biên độ chịu tải dòng điện vượt trội, không lo hệ thống lỗi thời trong vòng 10 năm tới.

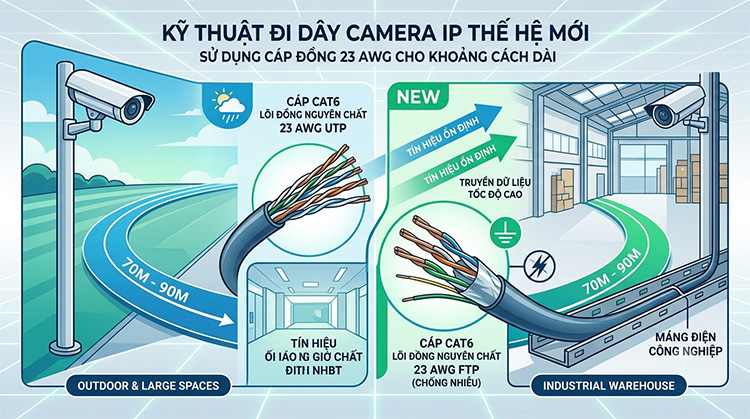

Kỹ thuật đi dây camera IP thế hệ mới
Các dòng camera giám sát hiện đại không còn dừng lại ở việc ghi hình cơ bản. Camera PTZ quay quét tầm xa, camera tích hợp đèn sưởi nhiệt chống sương mù, hoặc camera hồng ngoại công suất lớn phục vụ ban đêm đều yêu cầu nguồn PoE cấp vào rất lớn.
- Khuyến nghị giải pháp: Khi đi dây camera IP ngoài trời hoặc trong không gian nhà xưởng rộng lớn, khoảng cách kéo cáp thường chạm ngưỡng từ 70m đến 90m. Với cự ly này, bắt buộc phải dùng cáp Cat6 lõi đồng nguyên chất 23 AWG mã UTP (nếu môi trường không nhiễu) hoặc cáp Cat6 lõi đồng chống nhiễu FTP (nếu chạy chung máng điện công nghiệp). Việc này giúp dòng điện không bị sụt áp, camera không bị hiện tượng "chập chờn" hoặc mất tín hiệu hồng ngoại vào ban đêm.

Tham khảo các nội dung hữu ích khác:
TOP 5 thương hiệu cáp mạng đồng chất lượng được ưa chuộng
Patch Panel nhân rời và Patch Panel nhân liền nên chọn loại nào?
Giải pháp mạng cáp đồng cho toà nhà và Data Center (ứng dụng ELV)
Bảng tổng hợp hướng dẫn lựa chọn vật tư theo ứng dụng thiết bị
Để hỗ trợ các kỹ sư tích hợp hệ thống dễ dàng bóc tách khối lượng và lập bảng phê duyệt vật tư, dưới đây là khuyến nghị phân loại chi tiết:
| Thiết bị đầu cuối | Chuẩn PoE yêu cầu | Công suất tiêu thụ | Băng thông dữ liệu | Loại cáp mạng khuyến nghị | Lưu ý thi công |
|---|---|---|---|---|---|
| Bộ phát Wi-Fi 7 (Cao cấp) | PoE++ (802.3bt Type 4) | 45W - 75W | 10 Gbps | Cat6A S/FTP (23 AWG) | Bắt buộc tiếp địa cho hệ thống chống nhiễu, bó cáp không quá 24 sợi. |
| Bộ phát Wi-Fi 6 / 6E | PoE+ (802.3at) | 25W - 30W | 2.5 Gbps - 5 Gbps | Cat6 UTP / FTP (23 AWG) | Đảm bảo lõi đồng nguyên chất để tránh sụt áp trên 60m. |
| Camera IP PTZ / Thân hồng ngoại lớn | PoE++ (802.3bt Type 3) | 30W - 60W | 100 Mbps - 1 Gbps | Cat6 UTP (23 AWG) hoặc Cat6 FTP | Ưu tiên cáp có vỏ bọc dẻo dai chống chịu thời tiết (Outdoor) nếu đi ngoài trời. |
| Camera IP Bullet / Dome cơ bản | PoE tiêu chuẩn (802.3af) | < 15.4W | 100 Mbps | Cat5e UTP (24 AWG - lõi đồng) | Tiết kiệm chi phí, khoảng cách kéo tối đa 100m. |
Lời khuyên nghiệm thu hạ tầng mạng PoE++ từ chuyên gia
Một hệ thống cáp chuẩn chỉnh trên bản vẽ vẫn có thể thất bại nếu quy trình thi công và nghiệm thu lỏng lẻo. Để đảm bảo uy tín chuyên gia và độ an toàn tuyệt đối cho dự án trọng điểm, các kỹ sư cần nằm lòng các nguyên tắc sau:
Kiểm tra thông số điện trở một chiều (DC Resistance Unbalance)
Khi nghiệm thu hệ thống bằng máy đo chuyên dụng như Fluke Networks DSX-8000, không chỉ test mỗi thông số dữ liệu (Data). Hãy bật tính năng kiểm tra sự cân bằng điện trở dòng DC giữa các cặp dây. Nếu độ chênh lệch điện trở vượt quá 3%, dòng điện PoE sẽ chạy không đều, tập trung vào một sợi dây gây hiện tượng quá nhiệt cục bộ và làm hỏng thiết bị.
Sử dụng đầu bấm mạng (Hạt mạng) chất lượng cao
Nguồn điện công suất lớn rất dễ phát sinh tia lửa điện nhỏ tại điểm tiếp xúc nếu chân pin của hạt mạng không ôm chặt vào lõi đồng của dây cáp. Hãy chọn nhân mạng (Keystone Jack) và hạt mạng (Plug) chính hãng, có độ mạ vàng chân tiếp xúc đạt chuẩn 50-microinch để giảm điện trở tiếp xúc xuống mức thấp nhất.
Chọn đúng cáp cấp nguồn PoE ngay từ bản vẽ rẻ hơn nhiều so với kéo lại cáp khi camera xa không lên nguồn hoặc bộ phát wifi tự hạ công suất. Quy tắc gọn: lõi đồng đặc, 23 AWG cho PoE+ trở lên, Cat6A F/UTP cho Wi-Fi 7 và bó cáp lớn, không quá 24 sợi một bó khi cấp trên 60 W.
Gửi số camera, điểm phát wifi, công suất PoE và chiều dài tuyến dài nhất qua Email, Hợp Nhất tính loại cáp, số thùng và báo giá kèm datasheet trong ngày làm việc. Đọc thêm cáp mạng Cat6 loại nào tốt để chọn hãng.
Phụ kiện đi cùng: patch panel và hạt mạng, dây nhảy cùng cấp với cáp để điểm tiếp xúc không nóng khi cấp PoE.
