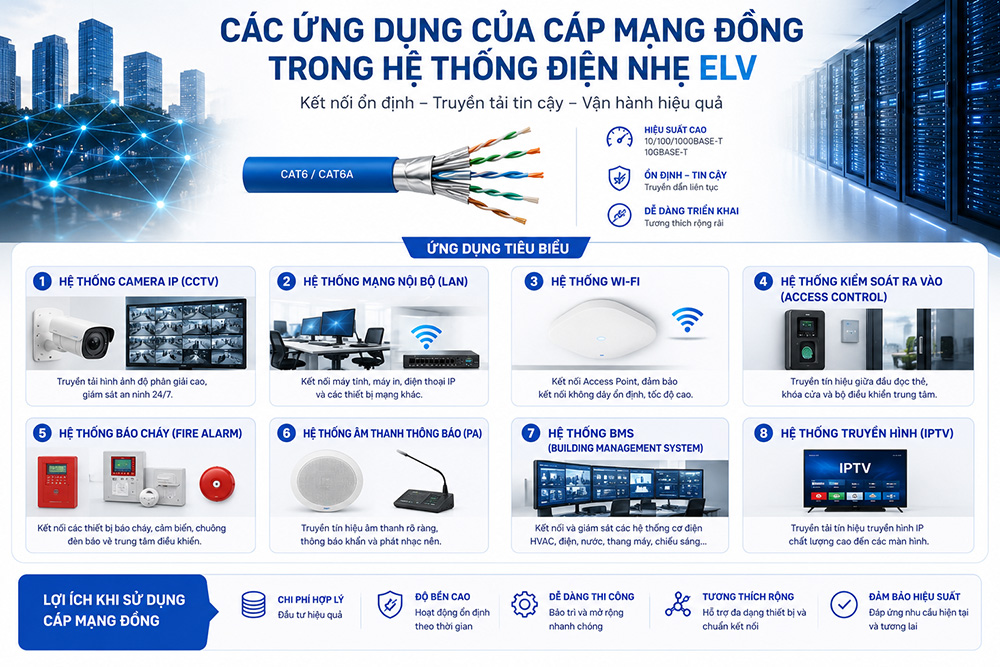

Các ứng dụng của cáp mạng đồng trong hệ thống điện nhẹ ELV

Tổng hợp ứng dụng của cáp mạng đồng trong hệ thống điện nhẹ ELV

Cấu trúc cơ điện của một công trình hiện đại dù là tòa nhà văn phòng, chung cư cao cấp, khách sạn hay nhà máy công nghiệp, hệ thống điện nhẹ ELV (Extra Low Voltage) đóng vai trò là trung tâm điều khiển toàn bộ các ứng dụng thông minh, an ninh và truyền thông.

Nếu như trước đây, mỗi hệ thống trong hạ tầng ELV sử dụng một loại dây truyền dẫn chuyên biệt (như dây cáp đồng trục cho Camera, dây điện thoại hai lõi cho hệ thống thoại), thì xu hướng công nghệ hiện nay đã hoàn toàn dịch chuyển sang mô hình hội tụ hạ tầng IP (IP Convergence). Trong xu hướng đó, cáp mạng đồng (đặc biệt là chuẩn Cat6 và Cat6A) đã trở thành "vật liệu truyền dẫn quốc dân", đảm nhận vai trò kết nối cho hầu hết các hệ thống thành phần.

Với tư cách là chuyên gia tư vấn thiết kế giải pháp hạ tầng, tôi sẽ tổng hợp và phân tích chuyên sâu các ứng dụng cốt lõi của cáp mạng đồng trong hệ thống ELV qua bài viết dưới đây.

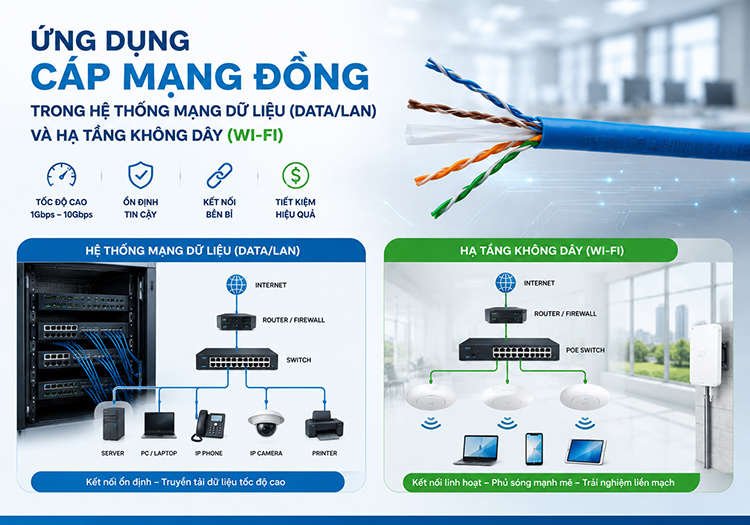

Hệ thống mạng dữ liệu (Data/LAN) và Hạ tầng Không dây (Wi-Fi)

Đây là ứng dụng cơ bản và quan trọng nhất của cáp mạng đồng, đóng vai trò là trục truyền dẫn chính kết nối các thiết bị đầu cuối về phòng máy chủ (Server Room/Data Center).

• Kết nối máy trạm (Workstations): Cáp mạng đồng chuẩn Cat6 UTP được sử dụng để đi dây từ Patch Panel trong tủ Rack tầng đến các Keystone Jack tại bàn làm việc, cung cấp băng thông ổn định 1Gbps cho máy tính, máy in mạng và các thiết bị ngoại vi.
• Hạ tầng mạng không dây (Wireless Access Points): Với sự ra đời của các thế hệ Wi-Fi hiệu năng cao, đường truyền cho các bộ phát Wi-Fi đòi hỏi băng thông vượt ngưỡng 1Gbps. Lúc này, Cáp mạng đồng Cat6A là giải pháp bắt buộc để chạy các kết nối Uplink hỗ trợ tốc độ 10Gbps, giúp triệt tiêu hoàn toàn hiện tượng nghẽn cổ chai tại các trạm phát sóng.

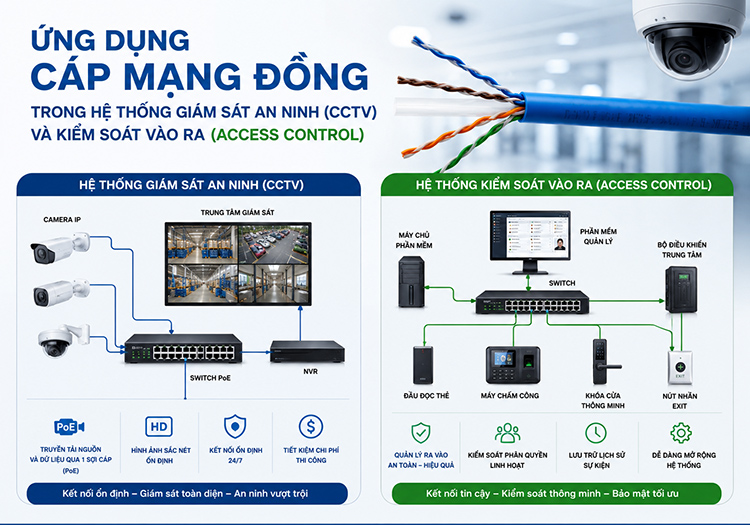

Hệ thống Giám sát An ninh (CCTV) và Kiểm soát Vào Ra (Access Control)

Hệ thống an ninh hiện đại đã chuyển dịch hoàn toàn từ công nghệ Analog sang công nghệ IP, nơi cáp mạng đồng phát huy tối đa ưu thế nhờ tích hợp công nghệ cấp nguồn qua mạng.

Hệ thống Camera Giám sát IP (CCTV IP)

Thay vì phải đi hai sợi dây độc lập (cáp đồng trục truyền tín hiệu và dây điện cấp nguồn), hệ thống CCTV IP hiện nay chỉ cần duy nhất 01 sợi cáp mạng Cat6.

• Công nghệ PoE (Power over Ethernet): Sợi cáp đồng truyền tải đồng thời cả tín hiệu hình ảnh kỹ thuật số độ phân giải cao (4K/8K) lẫn nguồn điện từ Switch PoE đến Camera.
• Khuyến nghị chuyên gia: Đối với các dòng Camera PTZ (quay quét) hoặc Camera thân lớn có tích hợp sưởi/hồng ngoại công suất cao lắp ngoài trời, kiến trúc sư giải pháp cần chỉ định dòng cáp đồng có lõi lớn (độ dày 23 AWG trở lên) để giảm thiểu suy hao sụt áp trên đường truyền và hỗ trợ các tiêu chuẩn nguồn PoE+ 30W hoặc PoE++ 60W - 100W.

Hệ thống kiểm soát vào ra (Access Control) & Chuông cửa có hình (Video Intercom)

Cáp mạng đồng kết nối các thiết bị nhận diện khuôn mặt (FaceID), máy chấm công, đầu đọc thẻ và bộ điều khiển trung tâm (Controller) về hệ thống quản lý mạng. Tín hiệu được truyền tải tức thời dưới dạng các gói tin mã hóa IP, đảm bảo độ trễ gần như bằng không 1ms.

Hệ thống Quản lý Tòa nhà (BMS) và Tự động hóa Nhà máy

Hệ thống BMS (Building Management System) chịu trách nhiệm giám sát và điều khiển toàn bộ hệ thống cơ điện trong tòa nhà bao gồm: Điều hòa thông gió (HVAC), Thang máy, Chiếu sáng và Bơm nước.

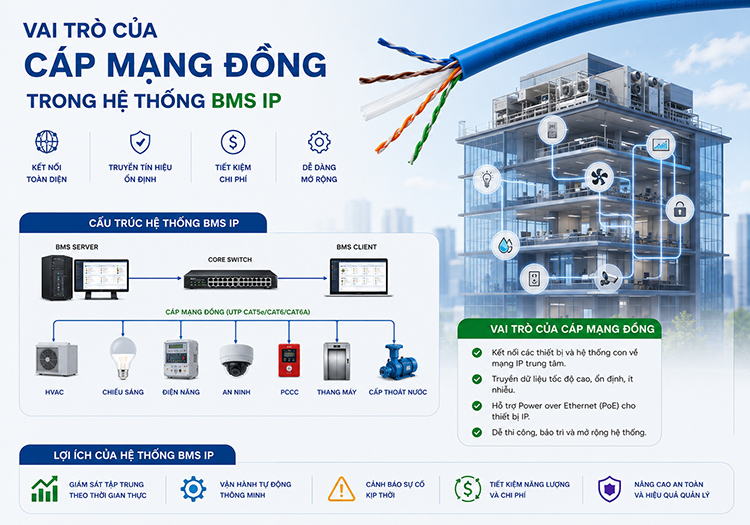

Vai trò của cáp mạng đồng trong hệ thống BMS IP

Trong kiến trúc BMS hiện đại, các bộ điều khiển trực tiếp (DDC - Direct Digital Control) ở các tầng đã dịch chuyển từ các giao thức nối tiếp truyền thống (RS485/Modbus RTU) sang Giao thức IP (BACnet/IP hoặc Modbus TCP/IP). Cáp mạng đồng Cat6/Cat6A đóng vai trò kết nối các bộ DDC này trực tiếp vào mạng trục LAN của tòa nhà, cho phép các kỹ sư vận hành có thể giám sát, cấu hình và xử lý sự cố toàn bộ hệ thống cơ điện theo thời gian thực từ xa qua giao diện Web hoặc phần mềm trung tâm.

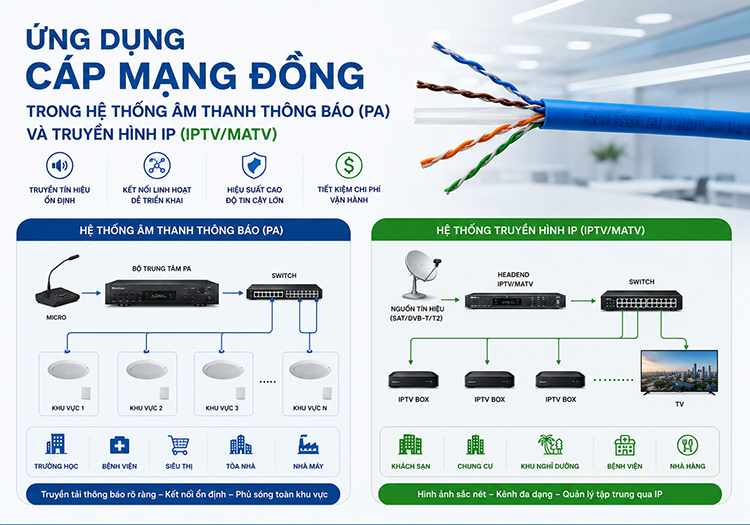

Hệ thống Âm thanh Thông báo (PA) và Truyền hình IP (IPTV/Matv)

Hệ thống âm thanh và truyền hình trong các công trình lớn (như khách sạn, trung tâm thương mại, resort) ngày nay cũng đòi hỏi sự linh hoạt và khả năng quản lý tập trung cao độ.

• Âm thanh thông báo IP (IP PA System): Các bộ phân vùng âm thanh, tăng âm (Amplifier) và thậm chí là các dòng loa IP thế hệ mới đều được tích hợp cổng RJ45. Cáp mạng đồng truyền tín hiệu âm thanh kỹ thuật số chất lượng cao và cấp nguồn PoE trực tiếp cho loa, loại bỏ hoàn toàn hiện tượng nhiễu rè, sụt áp do điện trở kháng của dây loa truyền thống trên khoảng cách xa.
• Hệ thống Truyền hình IPTV: Tại các phòng khách sạn 5 sao, một sợi cáp mạng đồng Cat6 kéo từ tủ Rack tầng vào thiết bị Set-top Box hoặc Smart TV sẽ đảm nhận toàn bộ các dịch vụ: Truyền hình độ phân giải siêu nét (4K/8K), xem video theo yêu cầu (VOD), Internet tốc độ cao và các dịch vụ tương tác phòng (Room Services).

Tham khảo các sản phẩm dây cáp mạng Cat6 đang được ưa chuộng năm 2026:

Dây cáp mạng Cat6 Commscope UTP

Dây cáp mạng Cat6 Commscope FTP

Dây cáp mạng Cat6 LS UTP

Dây cáp mạng Cat6 Panduit

Dây cáp mạng Cat6 Legrand

Dây cáp mạng Cat6 Vinacap

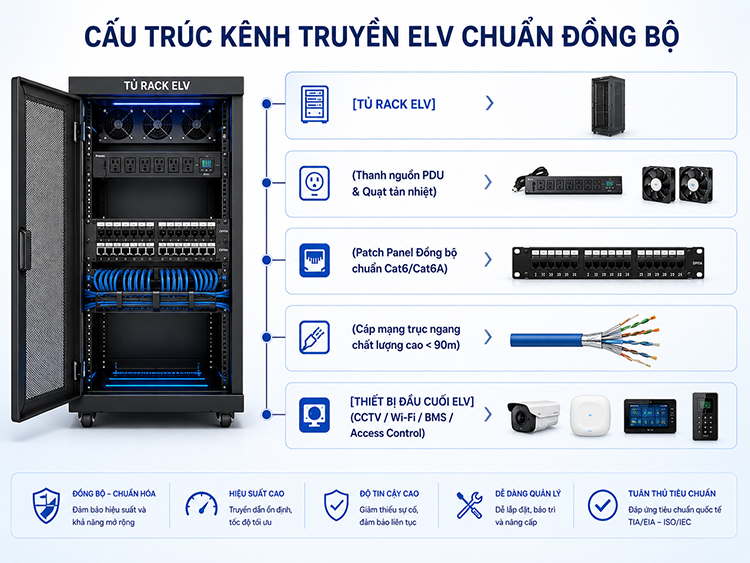

Nguyên tắc thiết kế và quy hoạch cáp mạng đồng trong hệ thống ELV

Để hệ thống ELV vận hành trơn tru và đạt tuổi thọ thiết kế tối đa, việc triển khai cáp mạng đồng cần tuân thủ nghiêm ngặt các nguyên lý kỹ thuật sau:

Quy tắc giới hạn khoảng cách 90 mét

Theo tiêu chuẩn quốc tế ANSI/TIA-568, chiều dài tối đa của tuyến cáp mạng đồng chạy ngang từ tủ Rack đến thiết bị đầu cuối không được vượt quá 90 mét (cộng thêm tối đa 10 mét dây nhảy Patch Cord ở hai đầu để hoàn thành một Kênh truyền - Channel Link 100 mét). Nếu khoảng cách thực tế vượt quá giới hạn này, tín hiệu sẽ bị suy hao nghiêm trọng và nguồn PoE sẽ bị tụt áp dẫn đến thiết bị không hoạt động được. Đối với các vị trí xa hơn 90 mét, bắt buộc phải chuyển đổi sang giải pháp cáp quang kết hợp bộ chuyển đổi (Media Converter) hoặc bổ sung tủ Rack phụ (IDF).

Chống nhiễu điện từ (EMI) trong môi trường công nghiệp

• Hệ thống cáp mạng ELV thường được đi chung trong các trục hộp kỹ thuật thẳng đứng hoặc trên máng cáp đi xuyên qua các khu vực kỹ thuật.
• Giải pháp: Cáp mạng đồng bắt buộc phải được đi trong hệ thống máng cáp (Cable Tray/Trunking) kim loại và được che chắn, cách ly với cáp điện động lực (điện nặng) ít nhất 12cm để tránh hiện tượng nhiễu điện từ (EMI). Đối với hệ thống ELV trong nhà máy sản xuất có nhiều biến tần, động cơ, bắt buộc phải chọn loại Cáp mạng chống nhiễu Cat6A S/FTP kết hợp với hệ thống tiếp địa đồng bộ với điện trở đất đạt tiêu chuẩn 1 Omega.

Nghiệm thu bằng thiết bị đo kiểm chuyên dụng

Tuyệt đối không nghiệm thu hệ thống ELV của dự án bằng các hộp test đèn LED thông mạch thô sơ. Hệ thống cần được đo kiểm bằng máy phân tích cáp chuyên dụng (ví dụ: Fluke Networks DSX-8000) để quét toàn bộ các thông số về băng thông, độ suy hao (Attenuation), nhiễu chéo đầu gần (NEXT) và tổn hao phản xạ (Return Loss). Việc xuất báo cáo đo kiểm gốc đạt chuẩn (Pass) là điều kiện bắt buộc để các hãng sản xuất lớn phê duyệt gói bảo hành hiệu năng hệ thống lên tới 20 - 25 năm cho công trình.

Cáp mạng đồng không còn đơn thuần là vật tư của hệ thống CNTT mà đã trở thành "xương sống hạ tầng" của toàn bộ hệ thống điện nhẹ ELV. Việc quy hoạch đồng bộ, chọn đúng chủng loại cáp (Cat6/Cat6A), tuân thủ thiết kế kiến trúc chuẩn Structured Cabling và thực hiện quy trình đo kiểm nghiệm thu khắt khe chính là chìa khóa vàng giúp các Chủ đầu tư, Tổng thầu M&E bảo vệ dòng vốn đầu tư, tối ưu hóa chi phí vận hành và đảm bảo công trình luôn sẵn sàng cho các nâng cấp công nghệ trong tương lai.
