Giải pháp cáp mạng tốc độ cao cho trung tâm dữ liệu
Tìm hiểu giải pháp cáp mạng tốc độ cao cho trung tâm dữ liệu
Đối với các trung tâm dữ liệu (Data Center) đòi hỏi tính sẵn sàng cao hay các nhà máy sản xuất vận hành trong môi trường khắc nghiệt, hệ thống cáp mạng chính là "mạch máu" quyết định sự sống còn của toàn bộ hệ thống.
Để đáp ứng các tiêu chuẩn khắt khe về băng thông, mật độ kết nối và khả năng hoạt động liên tục, việc lựa chọn và thiết kế giải pháp cáp mạng cho Data Center đòi hỏi tư duy quy hoạch của một chuyên gia giải pháp chuyên nghiệp.
Bài viết này sẽ đi sâu vào kiến trúc mạng mật độ cao, các giải pháp khắc phục nhiễu điện từ (EMI) và tiêu chuẩn an toàn phòng chống cháy nổ hiện hành.

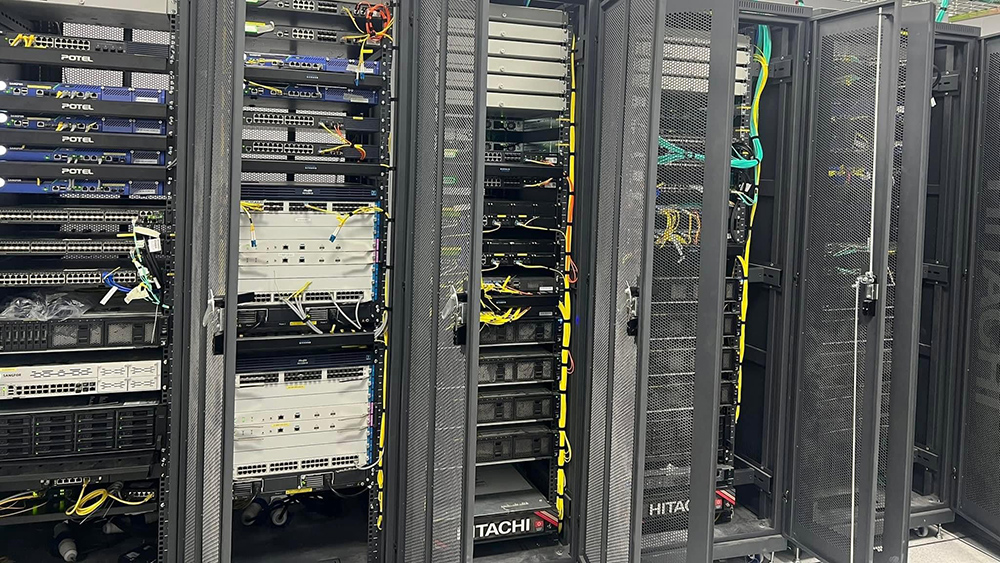

1. Kiến trúc mạng mật độ cao trong Data Center
Các trung tâm dữ liệu hiện đại đối mặt với áp lực khổng lồ về không gian và hiệu suất nhiệt.
Thiết kế kiến trúc cáp mạng mật độ cao (High-Density Cabling) đòi hỏi sự cân bằng giữa tối ưu hóa không gian tủ rack và đảm bảo lưu thông khí động học (Airflow).
Kiến trúc Top-of-Rack (ToR) so với End-of-Row (EoR)
- ToR (Top-of-Rack): Mỗi tủ Rack sở hữu một hoặc nhiều Switch đặt ở trên cùng. Cáp đồng từ máy chủ (Server) kết nối trực tiếp đến Switch trong cùng một tủ. Ưu điểm là chiều dài cáp đồng ngắn, giảm thiểu khối lượng cáp chạy trên máng cáp chung, tối ưu hóa cho việc nâng cấp tốc độ cao.
- EoR (End-of-Row) / MoR (Middle-of-Row): Các Switch tập trung tại một tủ Rack chuyên dụng ở đầu hoặc giữa dãy. Cáp đồng từ tất cả Server trong dãy sẽ kéo tập trung về đây. Kiến trúc này tối ưu số lượng Switch cần quản lý nhưng đòi hỏi hệ thống máng cáp chịu tải lớn và quy hoạch cáp trục ngang cực kỳ khoa học.

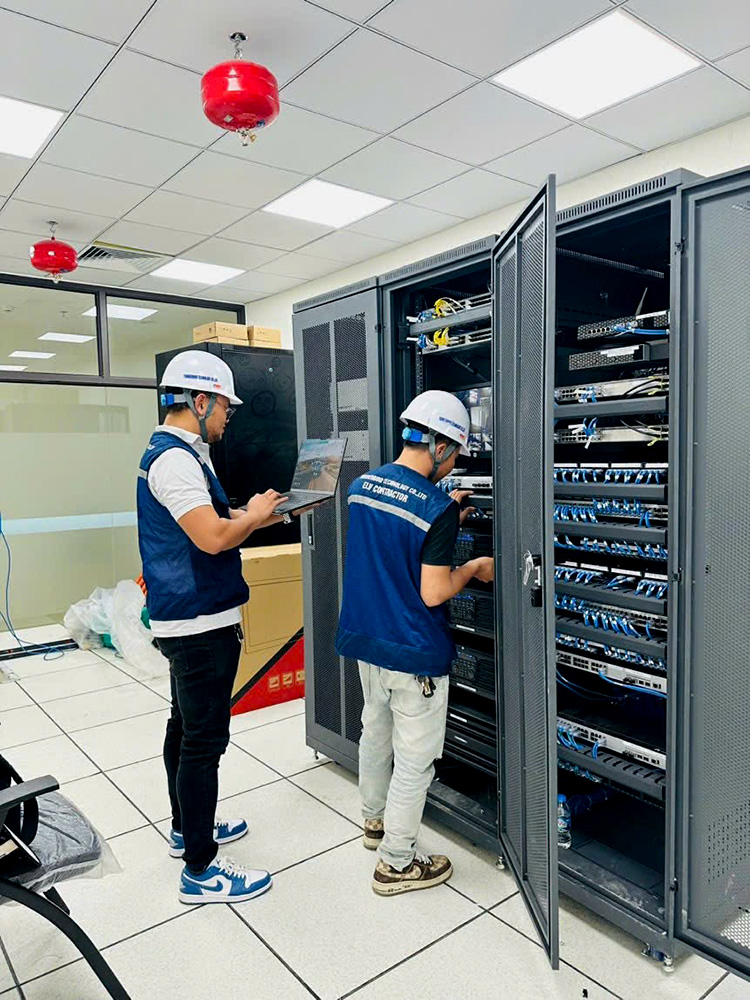

Giải pháp tối ưu không gian và luồng khí
Mật độ cáp quá dày đặc trong tủ Rack sẽ chặn các luồng khí lạnh phía trước và khí nóng phía sau của Server, gây ra hiện tượng quá nhiệt.
- Sử dụng Patch Panel mật độ cao (High-Density): Lựa chọn các dòng Patch Panel hỗ trợ 48 Port trong 1U không gian (thay vì 24 Port truyền thống) để tiết kiệm không gian Rack.
- Đường kính cáp nhỏ gọn: Các dòng cáp đồng cao cấp thế hệ mới được thiết kế tối giản đường kính lớp vỏ ngoài nhưng vẫn đảm bảo tiêu chuẩn chống nhiễu, giúp giải phóng không gian máng cáp và cải thiện hiệu suất tản nhiệt của hệ thống điều hòa chính xác (CRAC).
2. Giải mã công nghệ cáp đồng tốc độ cao Cat6A Shielded, Cat7 và Cat8
Khi băng thông tại các tầng Core và Aggregation trong Data Center chuyển dịch từ 10GbE lên 25GbE, 40GbE và thậm chí cao hơn, cấu trúc vật lý của cáp mạng đồng cũng có những bước nhảy vọt để đáp ứng tần số quét cực cao.
Tốc độ tối đa (Data Rate)
| Tiêu chuẩn cáp (Category) | Băng thông (Bandwidth) | Khoảng cách tối đa | Kiểu đầu bấm tiêu chuẩn | Ứng dụng phổ biến trong hạ tầng | |
|---|---|---|---|---|---|
| Cat6A Shielded (F/UTP, S/FTP) | 500 MHz | 10 Gbps | 100 Mét | RJ45 | Kết nối từ Switch đến Server, Uplink cho Wi-Fi 6E/7, phân phối tầng. |
| Cat7 / Cat7A | 600 - 1000 MHz | 10 Gbps (40Gbps ở 50m) | 100 Mét | GG45 / TERA | Hệ thống mạng lõi doanh nghiệp, môi trường yêu cầu bảo mật tín hiệu cao. |
| Cat8 (Cat8.1 / Cat8.2) | 2000 MHz | 25 Gbps / 40 Gbps | 30 Mét | RJ45 (Cat8.1) / TERA (Cat8.2) | Kết nối Switch-to-Server trực tiếp trong Data Center (ToR), thay thế cáp Twinax DAC. |

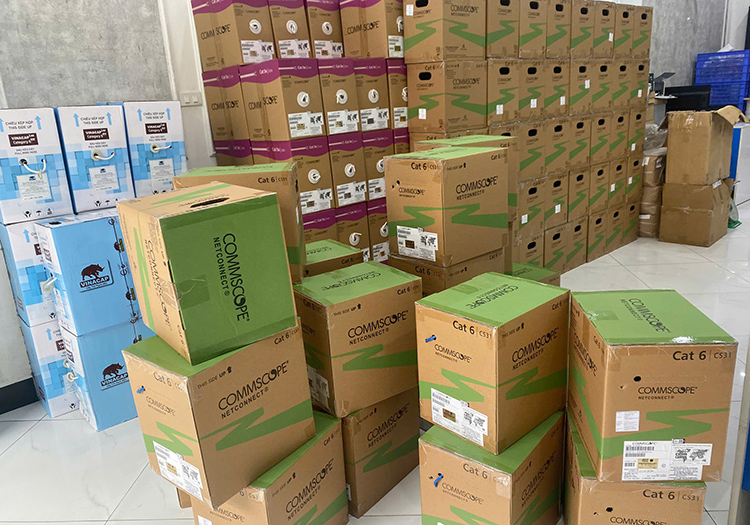

Tham khảo các sản phẩm dây cáp mạng Cat6 đang được ưa chuộng năm 2026:
Dây cáp mạng Cat6 Commscope UTP
Tại sao Cat8 là bước ngoặt cho Data Center?
Cáp Cat8 hoạt động ở tần số lên đến 2GHz (2000MHz), cho phép truyền tải dữ liệu tốc độ 40Gbps.
Dù bị giới hạn ở khoảng cách 30 mét, Cat8 là cáp mạng chống nhiễu công nghiệp lý tưởng để triển khai mô hình kiến trúc ToR, kết nối trực tiếp các thiết bị trong cùng một hàng Rack với chi phí đầu tư thiết bị quang thấp hơn rất nhiều so với giải pháp cáp quang.

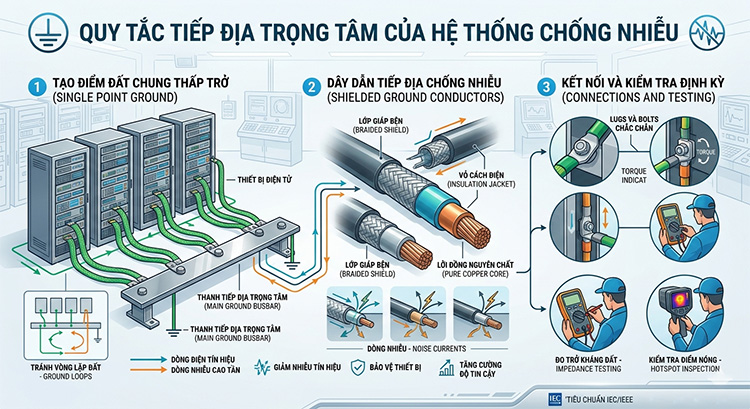

3. Quy tắc tiếp địa trọng tâm của hệ thống chống nhiễu
Lớp bọc giáp (Shield) của cáp mạng chỉ phát huy tác dụng hấp thụ nhiễu điện từ khi dòng điện nhiễu đó được dẫn xuống đất một cách an toàn.
- Khuyến nghị kỹ thuật: Hệ thống cáp chống nhiễu yêu cầu bắt buộc phải sử dụng Patch Panel chống nhiễu, nhân mạng (Keystone Jack) và dây nhảy (Patch Cord) loại Shielded (có vỏ bọc kim loại).
Tất cả các điểm tiếp xúc kim loại này phải liên kết liên tục và được đấu nối vào hệ thống thanh đồng tiếp địa (Grounding Busbar) của tủ Rack, kết nối trực tiếp về hệ thống tiếp địa chung của tòa nhà/nhà máy với điện trở đất đạt tiêu chuẩn 1 Ohm.
Nếu thiếu hệ thống tiếp địa đồng bộ, lớp giáp của cáp sẽ vô tình biến thành một "ăng-ten" thu nhiễu, khiến tình trạng suy hao tín hiệu trở nên tồi tệ hơn.
4. Tiêu chuẩn an toàn phòng chống cháy nổ và khói độc cho cáp mạng
Trong các dự án hạ tầng trọng điểm, tiêu chuẩn an toàn sinh mạng (Life Safety) luôn được đặt lên hàng đầu.
Khi xảy ra hỏa hoạn, lớp vỏ nhựa của hàng ngàn mét cáp mạng chạy dọc các trục hộp kỹ thuật (Riser) hoặc không gian thông gió (Plenum) có thể trở thành chất dẫn cháy và tạo ra khói độc làm ngạt.
Khi thiết kế giải pháp, các tổng thầu M&E và IT Manager cần chỉ định rõ phân cấp vỏ cáp theo các tiêu chuẩn quốc tế:
Tiêu chuẩn Mỹ (NEC/UL Ratings)
- CMP (Plenum Rated): Cáp có khả năng chống cháy cao nhất, sinh ra rất ít khói khi bị đốt cháy. Bắt buộc sử dụng trong không gian lưu thông không khí (Plenum không gian phía trên trần thạch cao hoặc dưới sàn nâng của Data Center).
- CMR (Riser Rated): Cáp chống cháy chuyên dụng cho các trục kỹ thuật đi xuyên giữa các tầng (trục dọc). Thiết kế ngăn ngọn lửa cháy lan từ tầng này sang tầng khác.
Tiêu chuẩn Châu Âu (CPR - Construction Products Regulation)
Xu hướng hiện nay tại các dự án tiêu chuẩn cao là dịch chuyển hẳn sang sử dụng vật liệu vỏ LSZH (Low Smoke Zero Halogen):
Khi tiếp xúc với ngọn lửa, vỏ cáp LSZH sinh ra lượng khói cực thấp (Low Smoke) giúp duy trì tầm nhìn cho việc thoát hiểm và hoàn toàn không chứa chất Halogen (Zero Halogen).
Do đó, cáp không sinh ra khí Axit Clohydric (HCl) độc hại khi cháy, bảo vệ tính mạng con người và ngăn ngừa axit ăn mòn các bảng mạch điện tử đắt tiền của máy chủ trong Data Center.
5. Quy trình quản lý chất lượng và kiểm thử hệ thống
Đối với phân khúc khách hàng dự án trọng điểm, việc bàn giao một hệ thống mạng chỉ dựa trên đèn báo thông mạch là hoàn toàn không đủ cơ sở pháp lý và kỹ thuật. Hệ thống cần được kiểm định bằng phương pháp đo kiểm phân tích dữ liệu chuyên sâu.
Quy trình nghiệm thu chuẩn mực:
1. Đo kiểm 100% các Links
Sử dụng máy phân tích cáp chuyên dụng (như Fluke Networks DSX-8000 CableAnalyzer) được hiệu chuẩn định kỳ.
2. Đo các thông số khắt khe
Ngoài độ dài và sơ đồ dây, máy bắt buộc phải quét các chỉ số về:
- NEXT (Near-End Crosstalk): Nhiễu chéo đầu gần.
- Return Loss: Tổn hao phản xạ (đánh giá độ đồng nhất của trở kháng Ohm trên toàn tuyến cáp).
- TCL (Transverse Conversion Loss): Phép đo cực kỳ quan trọng đối với cáp nhà máy, đánh giá khả năng chống chịu nhiễu EMI từ môi trường ngoài của cặp dây xoắn.
3. Hồ sơ hoàn công
Xuất file báo cáo chi tiết (định dạng phần mềm chuyên dụng như LinkWare) cho từng Port mạng. Đây là điều kiện tiên quyết để các hãng sản xuất lớn (Panduit, CommScope, LS,...) phê duyệt và cấp gói bảo hành hiệu năng hệ thống lên tới 15 - 25 năm.
Xây dựng một giải pháp cáp mạng data center vững chắc không chỉ là việc chọn loại cáp đắt tiền, mà là sự tổng hòa của tư duy quy hoạch kiến trúc mật độ cao, tuân thủ nguyên lý kỹ thuật chống nhiễu EMI và lựa chọn vật liệu vỏ an toàn phòng chống cháy nổ.
Sự đầu tư bài bản, nghiêm túc từ khâu thiết kế giải pháp tổng thể cho đến quy trình đo kiểm nghiệm thu khắt khe sẽ khẳng định năng lực vượt trội của nhà thầu, đồng thời bảo vệ toàn diện nguồn vốn đầu tư và tính liên tục trong hoạt động cốt lõi của doanh nghiệp.
Hãy liên hệ với Hợp Nhất Group để được tư vấn hỗ trợ chi tiết hơn các giải pháp mạng, hạ tầng thiết bị vật tư mạng tối ưu nhất.
