Giải pháp mạng cáp quang nội bộ - mạng LAN

Tìm hiểu giải pháp mạng cáp quang - mạng LAN hoàn hảo cho doanh nghiệp

Với nhu cầu về tốc độ và sự ổn định của hệ thống mạng nội bộ - mạng Lan, mà ngày nay việc các doanh nghiệp, trường học ứng dụng cáp quang vào sử dụng trong mạng nội bộ là một điều hết sức cần thiết và nên làm. Hiện nay giá thành của cáp quang, các phụ kiện quang cũng như bộ chuyển đổi quang điện đã giảm đáng kể so với một vài năm về trước do đó chi phí cho một đường truyền cáp quang nội bộ là không cao và phù hợp với mọi doanh nghiệp, trường học.

Vậy để triển khai một hệ thống mạng LAN cáp quang nội bộ thì câu hỏi đặt ra là cần phải sử dụng những thiết bị gì, thiết bị đó có tương thích với hệ thống mạng hiện tại hay không,...

Để giải đáp những thắc mắc trên còn tùy thuộc vào từng yêu cầu thực tế cụ thể của Khách hàng như sau:

Những yếu tố ảnh hưởng tới một hệ thống mạng

Về mặt khoảng cách: Chúng ta thường sử dụng cáp quang cho các đường truyền từ 100m trở lên, việc khoảng cách dài hay ngắn không anh hưởng tới việc truyền dữ liệu cũng như độ ổn định của hệ thống mà nó chỉ ảnh hưởng đến chi phí triển khai.

Về mặt tốc độ: Hiện nay đa phần chúng ta sử dụng chuẩn Fast Ethernet có tốc độ 10/100Mbps và chuẩn Gigabit Ethernet (10/100/1000Mbps) trong các hệ thống mạng nội bộ do vậy tùy vào tốc độ của hệ thống hiện tại mà khi triển khai mạng cáp quang chúng ta phải chọn bộ chuyển đổi quang điện tương ứng.

Điều kiện làm việc: Mỗi thiết bị đều được thiết kế để hoạt động trong một điều kiện môi trường nhất định, nếu dùng không đúng chủng loại có thể làm cho hệ thống hoạt động không ổn định vì thế chúng ta cũng phải đặc biệt quan tâm điến yếu tố này. Dưới đây là một số điều kiện làm việc của thiết bị: Điều kiện làm việc trong văn phòng; Điều kiện làm việc ngoài trời; Điều kiện làm việc trong các công nghiệp; Điều kiện làm việc trong các khu hầm mỏ, ...

Một hệ thống mạng LAN cáp quang nội bộ sẽ cần các vật tư, thiết bị sau:

1. Cáp quang Singlemode hoặc cáp quang Multimode

3. Hộp phối quang (ODF) đặt tại 2 điểm mạng

4. Dây nhảy quang để kết nối với thiết bị

5. Dây hàn quang

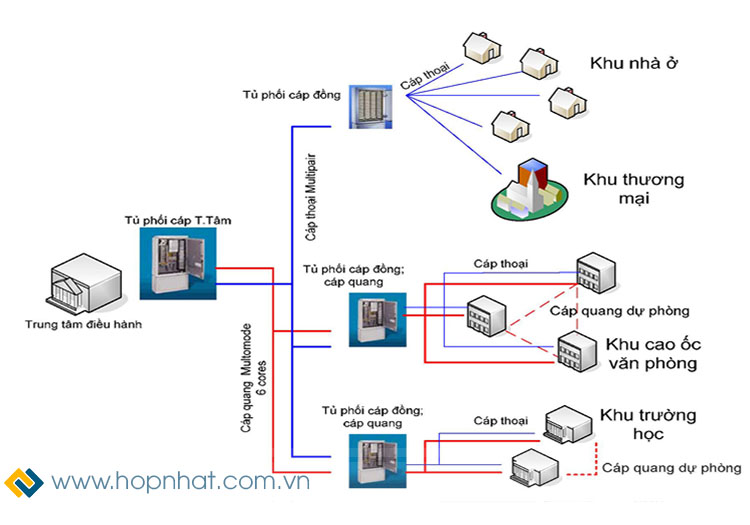

Hình ảnh: Dây cáp quang từ nhà cung cấp dịch vụ kéo về được đấu nối với các thiết bị.

Giải pháp mạng cáp quang nội bộ - mạng LAN

P/S: 1-2 năm trước mình dùng dây mạng UTP để lắp đặt mạng nội bộ. Lúc đầu kéo dây mạng không có ruột gà bảo vệ nên được một thời gian dây bên ngoài trời bị hỏng do mưa nắng. Sau đó cho vào trong ruột gà cũng đỡ hơn một chút. Tuy nhiên, muốn kéo mạng đi xa hơn 100m thì lại phải qua 2-3 switch, mạng chậm hơn và không ổn định.

Sau khi tìm hiểu sơ đồ, các thiết bị cần thiết cho mạng cáp quang thì mình thấy mạng Lan cáp quang đầu tư ban đầu tốn kém hơn một chút xíu nhưng sẽ ít bị hỏng dây mạng, lại nhanh nữa. Tuy nhiên có một vấn đề mà mình không tự mình làm được như lắp đặt mạng cáp đồng đó là thiết bị dùng để hàn dây nối cáp quang với cáp quang. Thiết bị rất này đắt tiền (khoảng 130 triệu). Chắc là chỉ còn cách thuê công ty nào đó, hoặc bên dịch vụ cung cấp đến làm. Có dịp mình sẽ đề nghị Sếp chuyển sang mạng Lan cáp quang này.

Hiện nay, các chuẩn mạng, truyền thông đang hoạt động trên môi trường cáp đồng và có nhược điểm là tốc độ thấp, khoảng cách truyền bị hạn chế, hệ thống hoạt đông không ổn định do dễ bị nhiễu về điện từ,... Do các hạn chế của cáp đồng mà ngày nay cáp quang đã, đang và sẽ là một giải pháp hoàn hảo để thay thế cho cáp đồng, và converter quang - bộ chuyển đổi quang điện là thiết bị không thể thiếu khi triển khai các hệ thống truyền dữ liệu trên nền cáp quang.

Converter quang - bộ chuyển đổi quang điện hiện nay có rất nhiều chủng loại, mỗi loại dùng cho mỗi ứng dụng khác nhau tùy theo từng chuẩn tín hiệu. Dưới đây là một số ứng dụng được sử dụng nhiều nhất:

Các ứng dụng thực tiễn sử dụng hệ thống mạng cáp quang - mạng nội bộ

- Hệ thống mạng nội bộ trên nền cáp quang dùng trong các doanh nghiệp, cơ quan, nhà máy,...

- Hệ thống truyền dẫn video, hình ảnh, âm thanh đòi hỏi tối độ cao và khoảng cách lớn mà không làm giảm chất lượng của tín hiệu

- Hệ thống viễn thông, truyền hình

- Hệ thống truyền thông trong công nghiệp

Hiện nay đang tồn tại song song hai loại cáp quang là Multimode và Singlemode do vậy bộ chuyển đổi quang điện cũng được phân ra làm hai loại tương ứng với mỗi loại cáp quang.

Converter quang - Bộ chuyển đổi quang điện dùng cho cáp quang Multimode có khoảng cách truyền tối đa là 2 ~ 5Km tùy từng hãng sản xuất, và thường được sử dụng trong mạng nội bộ của các doanh nghiệp, cơ quan, nhà máy,...

Converter quang - Bộ chuyển đổi quang điện dùng cho cáp quang Singlemode có khoảng cách truyền xa hơn, có thể lên tới 120Km và thường được sử dụng trong ngành viễn thông, truyền hình,... hoặc các ứng dụng đòi hỏi khoảng cách truyền >5Km

Khi triển khai một hệ thống cáp quang có khoảng cách dưới 5Km chúng ta nên sử dụng cáp quang và bộ chuyển đổi quang điện Multimode, và sử dụng cáp quang cũng như bộ chuyển đổi Singlemode khi khoảng cách vượt quá 5Km.

Việc sử dụng không đúng theo khuyến cáo có thể hệ thống sẽ vẫn hoạt động được như độ ổn định không cao do bộ chuyển đổi quang điện (Fiber Media Converter) có 2 thông số rất quan trọng là công suất phát và độ nhạy, nếu trong phạm vi ngắn mà bạn sử dụng Singlemode thì công suất phát vượt vùng độ nhạy dẫn tới tín hiệu không nhận được và ngược lại đối với khi sử dụng Multimode.

Để biết thêm chi tiết hơn các thông tin về sản phẩm cũng như giải pháp mạng cáp quang, hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn tốt nhất.
