Giải pháp cáp mạng đồng Cat6, Cat6A cho mọi công trình

Tìm hiểu giải pháp cáp mạng đồng Cat6, Cat6A cho mọi công trình

Dù là văn phòng doanh nghiệp, nhà máy sản xuất, trung tâm dữ liệu (Data Center) hay các tòa nhà hỗn hợp, việc lựa chọn đúng chủng loại cáp truyền dẫn quyết định trực tiếp đến hiệu năng vận hành và khả năng mở rộng của hệ thống trong 10–15 năm tới.

Hiện nay, cáp mạng đồng chuẩn Cat6 và Cat6A là hai giải pháp xương sống được áp dụng phổ biến nhất. Tuy nhiên, để tối ưu hóa chi phí đầu tư (ROI) mà vẫn đảm bảo tiêu chuẩn kỹ thuật khắt khe, các chủ đầu tư, tổng thầu cơ điện (M&E) và IT Manager cần hiểu rõ bản chất, giới hạn vật lý và kịch bản ứng dụng tối ưu của từng loại.

Bài viết này, dưới góc nhìn của chuyên gia tư vấn thiết kế giải pháp hạ tầng network, sẽ cung cấp cho bạn một cẩm nang toàn diện và thực tế nhất.

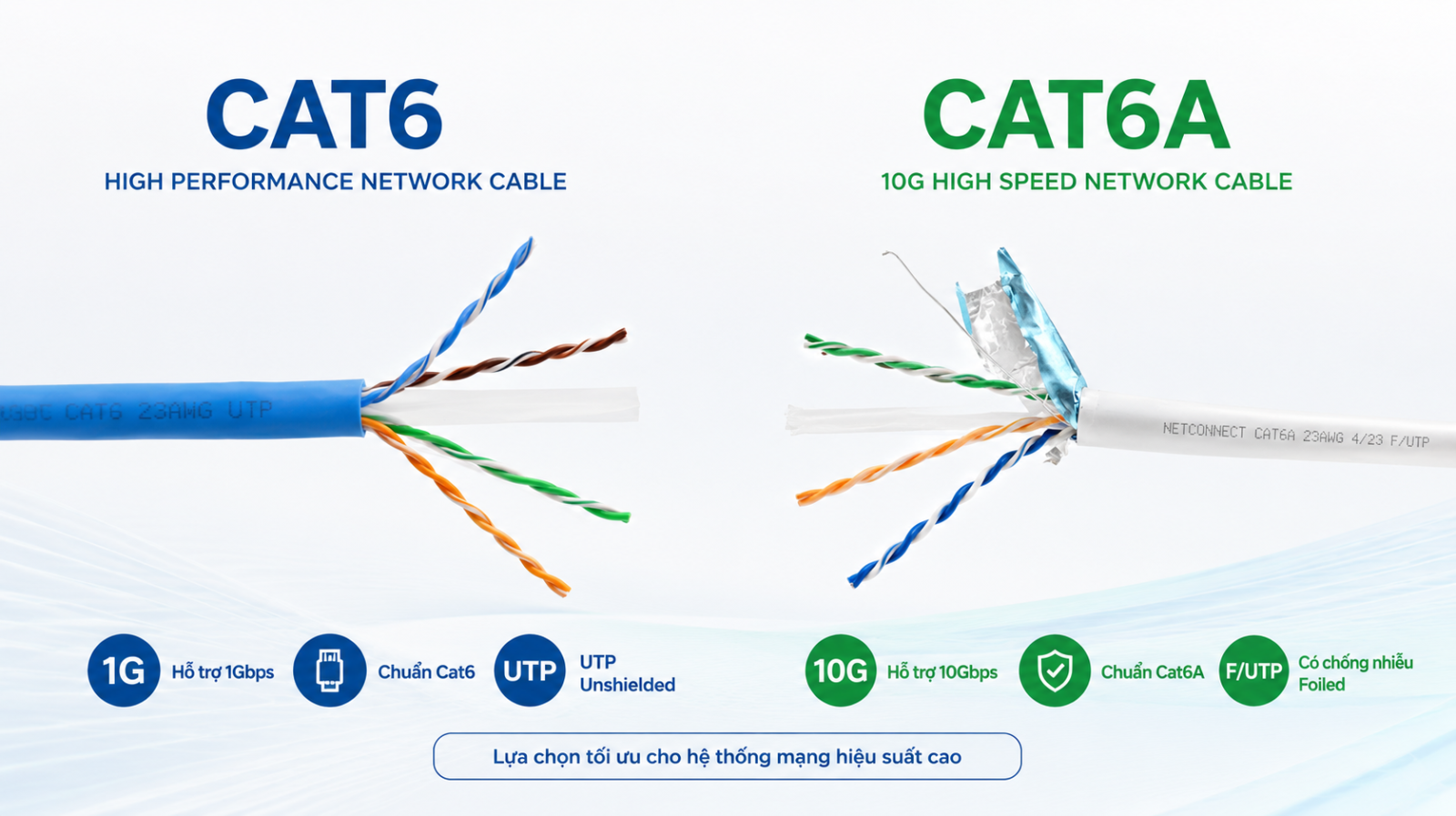

Tổng quan kỹ thuật phân biệt bản chất Cat6 và Cat6A

Để tránh các sai lầm trong giai đoạn lập dự toán và thiết kế cơ sở, chúng ta cần đặt hai tiêu chuẩn cáp này lên bàn cân so sánh dựa trên các thông số kỹ thuật cốt lõi:

Điểm mấu chốt cấu trúc cơ học

Cáp Cat6A (Augmented - Cải tiến) được thiết kế với cấu trúc lõi đồng lớn hơn (thường từ 22 AWG so với 23-24 AWG của Cat6) và các bước xoắn đôi khít hơn.

Sự cải tiến này nhằm triệt tiêu hiện tượng Alien Crosstalk (ANEXT - Nhiễu chéo ngoại vi) hiện tượng các sợi cáp mạng đặt cạnh nhau trong bó cáp gây nhiễu lẫn nhau khi truyền tải tần số cao lên tới 500 MHz.

Khi nào nên chọn Cat6 và khi nào bắt buộc dùng Cat6A?

Lựa chọn cáp Cat6 khi: Công trình là văn phòng doanh nghiệp vừa và nhỏ, trường học, hộ gia đình hoặc khách sạn tầm trung. Nhu cầu băng thông máy trạm dừng lại ở mức 1 Gbps, khoảng cách kéo cáp trục ngang thông thường và ngân sách đầu tư ở mức vừa phải.

Lựa chọn sử dụng cáp Cat6A khi: Công trình là Trung tâm dữ liệu (Data Center), phòng Server Core, nhà máy sản xuất có nhiễu điện từ (EMI) cao, hoặc hệ thống Uplink cho trạm phát Wi-Fi 6E / Wi-Fi 7.

Các dự án cần truyền tải tốc độ 10 Gbps ở khoảng cách tối đa 100 mét và cần cấp nguồn PoE công suất cao cho hệ thống Camera PTZ hoặc màn hình thông minh.

Giải pháp thiết kế cáp đồng Cat6, Cat6A tối ưu cho từng loại hình công trình

Một chuyên gia thiết kế giải pháp không bao giờ áp dụng một mô hình duy nhất cho mọi công trình. Tính thực dụng và hiệu quả nằm ở việc "đo ni đóng giày" cho từng không gian kiến trúc.

Tòa nhà văn phòng và Không gian làm việc hỗn hợp

Môi trường văn phòng đòi hỏi mật độ Port cao và tính linh hoạt khi thay đổi layout bàn làm việc.

• Giải pháp trục ngang (Horizontal Cabling): Sử dụng Cáp Cat6 UTP (Unshielded Twisted Pair) chất lượng cao cho các máy trạm (Workstations). Mỗi nhân sự cần được quy hoạch sẵn 2 Port mạng (1 cho PC, 1 cho IP Phone). Cáp Cat6 UTP có đường kính nhỏ, mềm dẻo, dễ đi trong máng cáp âm trần hoặc hộp kỹ thuật sàn nâng.
• Hạ tầng không dây (Wireless Backbone): Riêng các đường cáp kéo từ Switch tầng ra các vị trí lắp đặt Bộ phát Wi-Fi (Access Point), bắt buộc phải đi trước bằng Cáp Cat6A UTP hoặc F/UTP. Các thế hệ Wi-Fi hiện đại đều có băng thông vượt ngưỡng 1 Gbps, nếu dùng Cat6 thông thường sẽ vô tình tạo ra nút thắt cổ chai ngay tại thiết bị phát.

 Nhà máy sản xuất và Khu vực Công nghiệp

Nhà máy là môi trường có nguy cơ cao về nhiễu điện từ do hệ thống điện động lực, biến tần (VFD) và máy móc công suất lớn gây ra.

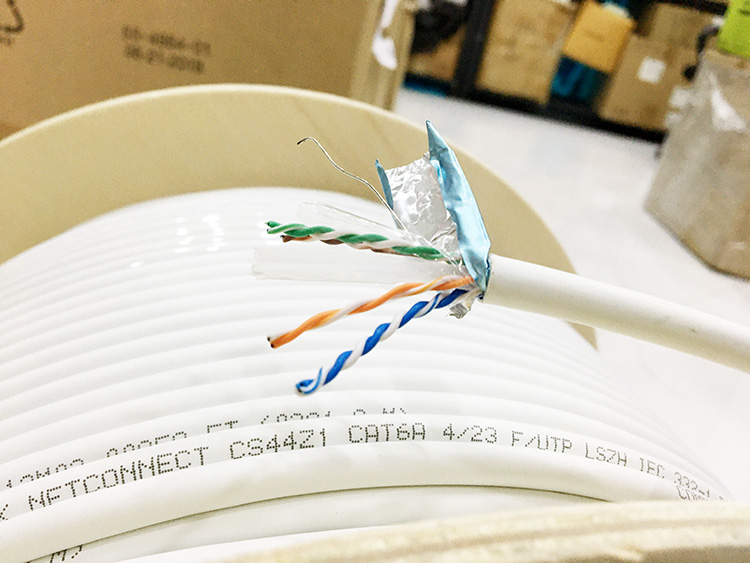

• Giải pháp chống nhiễu: Tuyệt đối không dùng cáp mạng không bọc giáp (UTP). Giải pháp tối ưu tại đây là Cáp Cat6A S/FTP (Mỗi cặp dây bọc lá nhôm, tổng thể bọc lưới đồng bện). Cấu trúc này cách ly hoàn toàn lõi truyền dẫn khỏi sóng điện từ công nghiệp.
• Hệ thống tiếp địa (Grounding): Toàn bộ hệ thống cáp chống nhiễu (Shielded) phải được đấu nối đồng bộ vào Patch Panel chống nhiễu và kết nối trực tiếp với hệ thống tiếp địa của tòa nhà với điện trở đất đạt tiêu chuẩn để giải phóng dòng nhiễu.

Trung tâm dữ liệu (Data Center) và phòng máy chủ trung tâm

• Kiến trúc Top-of-Rack (ToR): Trong không gian Data Center, Cáp Cat6A hoặc các dòng cáp phân cấp cao hơn như Cat8 được sử dụng để kết nối trực tiếp từ Server lên Switch đặt ở đỉnh tủ Rack. Khoảng cách ngắn kết hợp với băng thông 10 Gbps của Cat6A giúp thay thế hiệu quả cho các sợi cáp Twinax DAC hoặc cáp quang khoảng cách ngắn, giúp tối ưu hóa chi phí đầu tư thiết bị chuyển đổi đầu cuối.
• Tiêu chuẩn an toàn vỏ cáp: Bắt buộc sử dụng cáp có vỏ chất liệu LSZH (Low Smoke Zero Halogen) hoặc đạt chuẩn chống cháy CMP (Plenum) để đảm bảo khi có sự cố hỏa hoạn, hệ thống cáp không sinh khói độc làm ngạt con người và không sinh axit gây ăn mòn các bảng mạch điện tử đắt tiền của máy chủ.

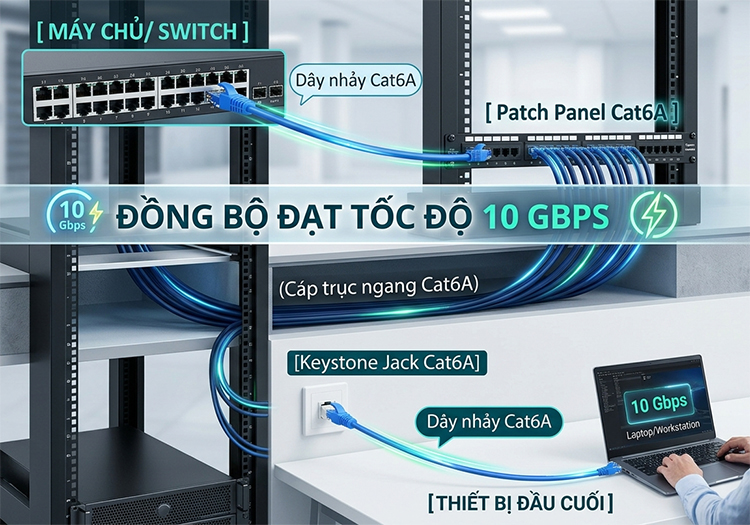

Nguyên lý đồng bộ hệ thống cáp cấu trúc

Một sai lầm kinh điển khiến hệ thống mạng công trình không đạt được tốc độ kỳ vọng là hiện tượng "lắp ghép không đồng bộ". Nhiều đơn vị thi công sử dụng cuộn cáp Cat6A đắt tiền nhưng lại dùng Patch Panel hoặc Keystone Jack (Nhân mạng) dòng Cat5e hoặc Cat6 rẻ tiền để tiết kiệm chi phí.

Quy tắc vàng của Chuyên gia: Hiệu năng của toàn bộ liên kết kênh truyền (Channel Link) được tính theo hiệu năng của mắt xích yếu nhất trong hệ thống.

Để đảm bảo hệ thống đạt chuẩn và vận hành thông suốt:

• Đồng bộ về Category: Nếu đi cáp Cat6A, toàn bộ phụ kiện phụ trợ bao gồm: Patch Panel, Keystone Jack, và Dây nhảy mạng (Patch Cord) ở cả hai đầu bắt buộc phải đạt chứng nhận tiêu chuẩn Cat6A của các tổ chức kiểm định quốc tế (như ETL, UL).
• Đồng bộ về thương hiệu (End-to-End Solution): Ưu tiên sử dụng giải pháp trọn gói từ một nhà sản xuất danh tiếng (như CommScope, Panduit, LS Cable, Unirack...). Việc này giúp triệt tiêu sai lệch trở kháng giữa các điểm tiếp xúc kim loại, đồng thời là điều kiện tiên quyết để hãng sản xuất phê duyệt gói bảo hành hiệu năng hệ thống dài hạn lên tới 20 - 25 năm cho chủ đầu tư.

Thiết kế hạ tầng cáp mạng đồng không đơn thuần là việc chọn vật tư, mà là tầm nhìn quy hoạch dài hạn cho doanh nghiệp. Đầu tư đúng mức cho giải pháp cáp mạng đồng Cat6, Cat6A đồng bộ ngay từ giai đoạn thiết kế cơ sở sẽ giúp chủ đầu tư tránh được tổn thất khổng lồ về chi phí nâng cấp, đập phá hạ tầng và thời gian ngừng hoạt động (downtime) của hệ thống sau này.

Hãy liên hệ với các đơn vị tư vấn thiết kế giải pháp chuyên nghiệp để được khảo sát, lập bản vẽ Shop Drawing chi tiết và lựa chọn combo vật tư phù hợp nhất với đặc thù công trình của bạn.
