Lựa chọn và đồng bộ thiết bị hạ tầng cáp mạng tiêu chuẩn

Giải pháp lựa chọn và đồng bộ thiết bị hạ tầng cáp mạng tiêu chuẩn

Đối với thi công hệ thống mạng doanh nghiệp, một sai lầm kinh điển mà các đơn vị vận hành và nhà thầu thường mắc phải là tập trung phần lớn ngân sách vào cuộn cáp mạng nhưng lại xem nhẹ các thiết bị hạ tầng cáp mạng phụ trợ.

Một hệ thống mạng chỉ mạnh bằng mắt xích yếu nhất của nó. Việc sử dụng cáp truyền dẫn Cat6A cao cấp nhưng lại kết hợp với Patch Panel hay Keystone Jack kém chất lượng, không đồng bộ sẽ ngay lập tức tạo ra "nút thắt cổ chai", làm suy giảm toàn bộ băng thông của hệ thống.

Để đạt được hiệu năng tối ưu theo tiêu chuẩn hệ thống cáp cấu trúc (Structured Cabling) quốc tế (ANSI/TIA-568 và ISO/IEC 11801), mọi thành phần cấu thành từ tủ rack đến sợi dây nhảy phải được quy hoạch và đồng bộ hóa một cách khoa học.

Dưới góc nhìn của chuyên gia tư vấn giải pháp hạ tầng, sẽ cung cấp cẩm nang chi tiết giúp bạn tối ưu hóa từng mắt xích trong hạ tầng mạng cáp đồng.

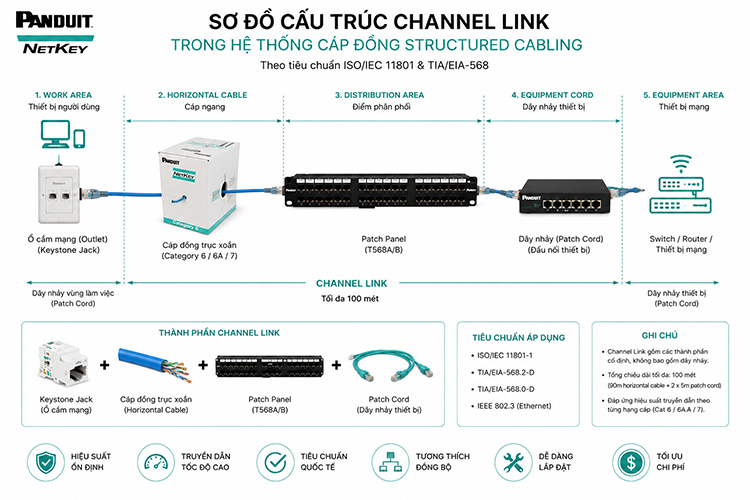

Khái niệm kênh truyền toàn diện (Channel Link) trong Structured Cabling

Theo tiêu chuẩn TIA/EIA, hiệu năng của một đường truyền không được đánh giá riêng lẻ trên sợi cáp kéo dài, mà được đo lường dựa trên cấu trúc Channel Link (Liên kết kênh truyền toàn diện).

Cấu trúc hoàn chỉnh của một Channel Link tiêu chuẩn bao gồm:

Nếu một trong các thành phần trên không đạt chuẩn kỹ thuật hoặc không đồng bộ về băng thông (ví dụ: trộn lẫn giữa phụ kiện Cat5e và cáp Cat6), toàn bộ Channel Link sẽ bị kéo tụt hiệu năng xuống mức thấp nhất, gây ra hiện tượng mất gói tin (Packet Loss) và trễ mạng.

Đồng bộ hóa các thành phần cốt lõi trong hệ thống cáp cấu trúc

Để xây dựng một hạ tầng mạng không nghẽn, các kỹ sư hệ thống và IT Manager cần tuân thủ nguyên tắc đồng bộ hóa danh mục vật tư theo các tiêu chuẩn kỹ thuật nghiêm ngặt:

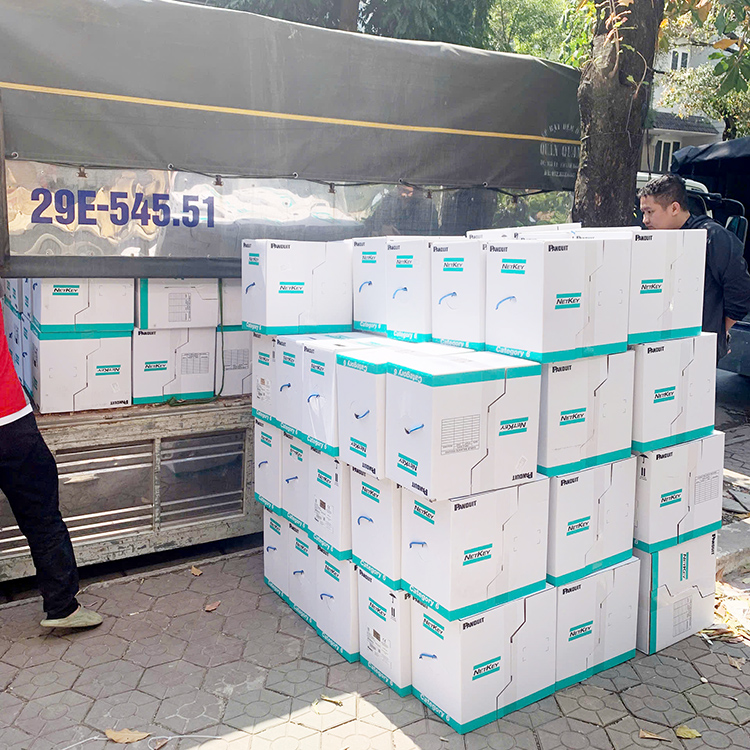

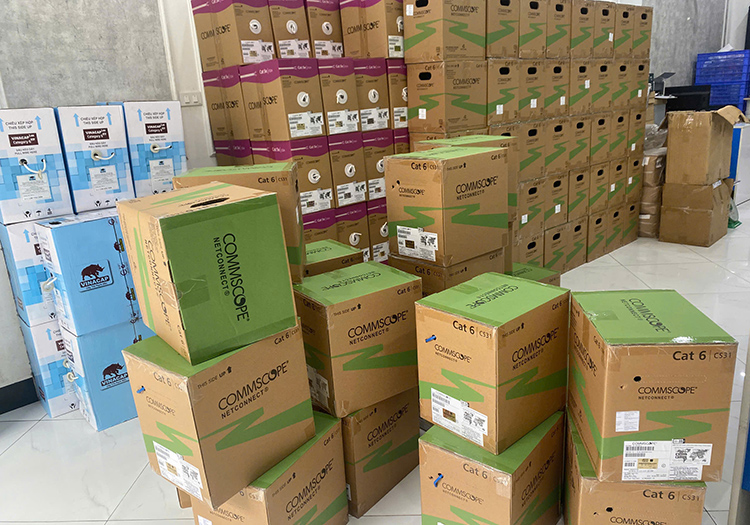

Dây cáp mạng kết nối và truyền tải dữ liệu tốc độ cao

Để hệ thống đạt hiệu suất tối ưu, việc lựa chọn và đồng bộ thiết bị phụ trợ đóng vai trò quyết định, trong đó dây cáp mạng — đặc biệt là cáp mạng Cat6 chính là "mạch máu" trung tâm.

Với băng thông lên đến 250 MHz và tốc độ truyền tải dữ liệu vượt trội đạt 10 Gbps, cáp Cat6 không chỉ giảm thiểu tình trạng nhiễu tín hiệu (cross-talk) nhờ cấu trúc lõi chữ thập thông minh, mà còn đảm bảo đường truyền luôn thông suốt, an toàn.

Việc tích hợp đồng bộ cáp Cat6 tiêu chuẩn với các thiết bị phụ trợ chất lượng cao giúp tối ưu hóa băng thông, ngăn ngừa rủi ro nghẽn mạng và tiết kiệm tối đa chi phí bảo trì. Đây chính là giải pháp hạ tầng bền vững, nâng tầm hiệu suất và sẵn sàng cho các nâng cấp công nghệ tương lai.

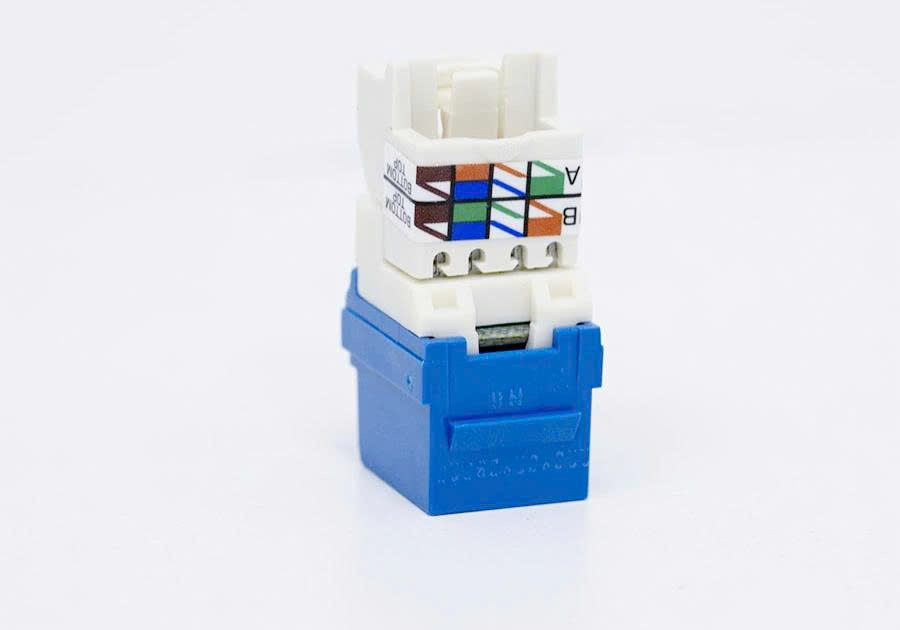

Nhân mạng và Thanh quản lý cáp Patch Panel

Đây là hai điểm đấu nối đầu cuối chịu trách nhiệm duy trì độ vẹn toàn của tín hiệu xoắn đôi.

Đồng bộ phân cấp tốc độ (Category)

Nếu hệ thống sử dụng cáp Cat6, bắt buộc Patch Panel và Keystone Jack phải là chuẩn Cat6 (hỗ trợ tần số 250MHz.

Đối với các dự án Data Center hoặc trục Uplink dùng cáp Cat6A 500MHz, bắt buộc phải chọn dòng Patch Panel và nhân mạng Cat6A chuyên dụng với cấu trúc triệt tiêu nhiễu chéo ngoại vi (Alien Crosstalk).

Đồng bộ phương thức chống nhiễu

Hệ thống sử dụng cáp có bọc giáp chống nhiễu (F/UTP, S/FTP) yêu cầu tất cả Patch Panel và Keystone Jack cũng phải có vỏ bọc kim loại (Shielded) và có lá tiếp địa tiếp xúc trực tiếp với lớp giáp của cáp.

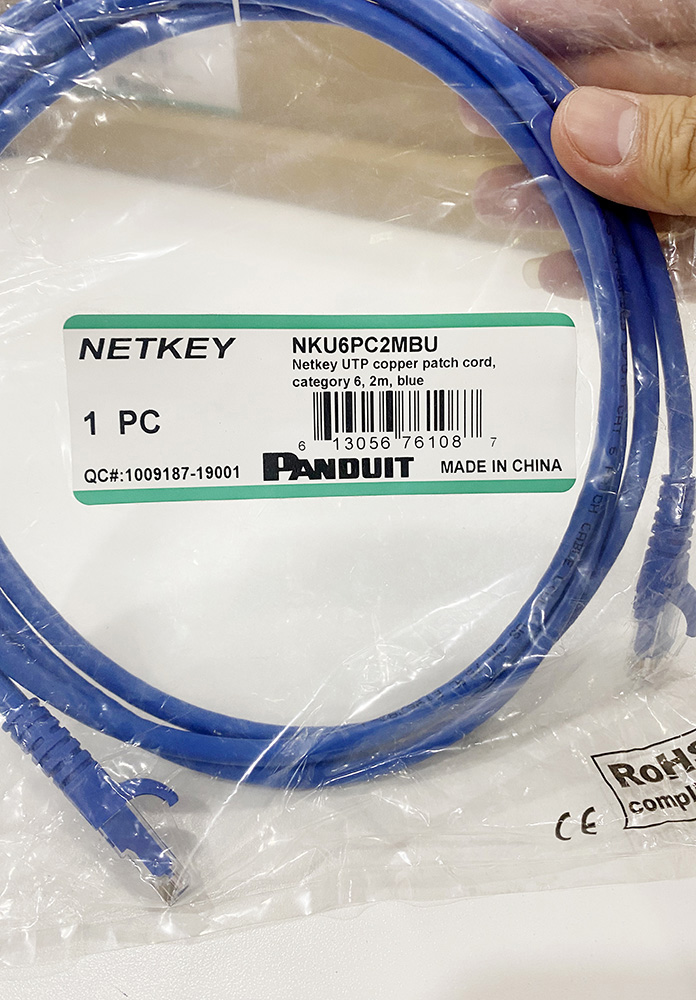

Dây nhảy mạng mắt xích hay bị bỏ quên trong hạ tầng mạng

Nhiều kỹ thuật viên thường tự bấm dây nhảy bằng cáp thừa tại công trình để tiết kiệm chi phí. Đây là nguyên nhân hàng đầu dẫn đến suy hao phản xạ cao.

Hãy luôn sử dụng dây nhảy đúc sẵn từ nhà máy (Factory-terminated Patch Cord).

Lõi của dây nhảy tiêu chuẩn là lõi đồng bện (Stranded) giúp dây có độ mềm dẻo, chịu được co gập liên tục khi cắm rút, khác hoàn toàn với lõi đồng đặc (Solid) của cáp kéo trục ngang.

Tổng chiều dài của dây nhảy ở cả 2 đầu (phòng Server và bàn làm việc) không được vượt quá 10 mét để đảm bảo không vi phạm giới hạn 100 mét của một Channel Link.

Quy hoạch tủ rack và phụ kiện tủ mạng nền tảng tổ chức chuyên nghiệp

Tủ Rack (Tủ mạng) không đơn thuần là một chiếc tủ sắt để chứa thiết bị; đó là không gian bảo vệ toàn bộ tài sản hạ tầng CNTT của doanh nghiệp. Một tủ mạng chuẩn Structured Cabling cần được trang bị đồng bộ các phụ kiện tủ mạng sau để tối ưu không gian và nhiệt năng:

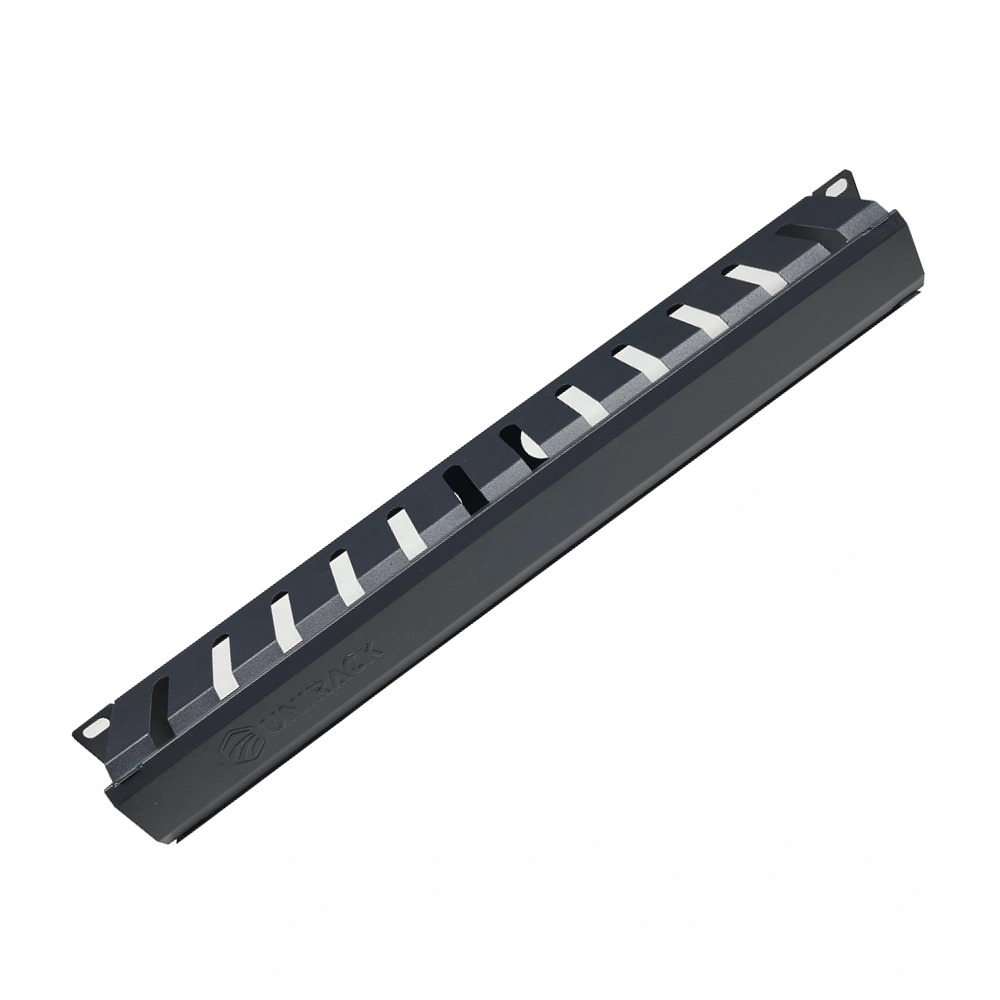

Quản lý cáp dọc và ngang trong tủ rack

Tránh tình trạng bó cáp nặng trĩu đè trực tiếp lên các Port của Switch và Patch Panel, gây lỏng chân tiếp xúc hoặc gãy lõi đồng bên trong.

Giải pháp:

Cứ mỗi thanh Patch Panel 24 Port hoặc 48 Port trong tủ Rack, nên bố trí ngay 1 thanh quản lý cáp ngang (thường chiếm không gian 1U hoặc 2U).

Đối với tủ Rack cỡ lớn (từ 36U đến 42U, rộng 800mm), việc trang bị thêm thanh quản lý cáp dọc ở hai bên hông là bắt buộc để định tuyến các bó dây nhảy gọn gàng, không che khuất luồng khí tản nhiệt.

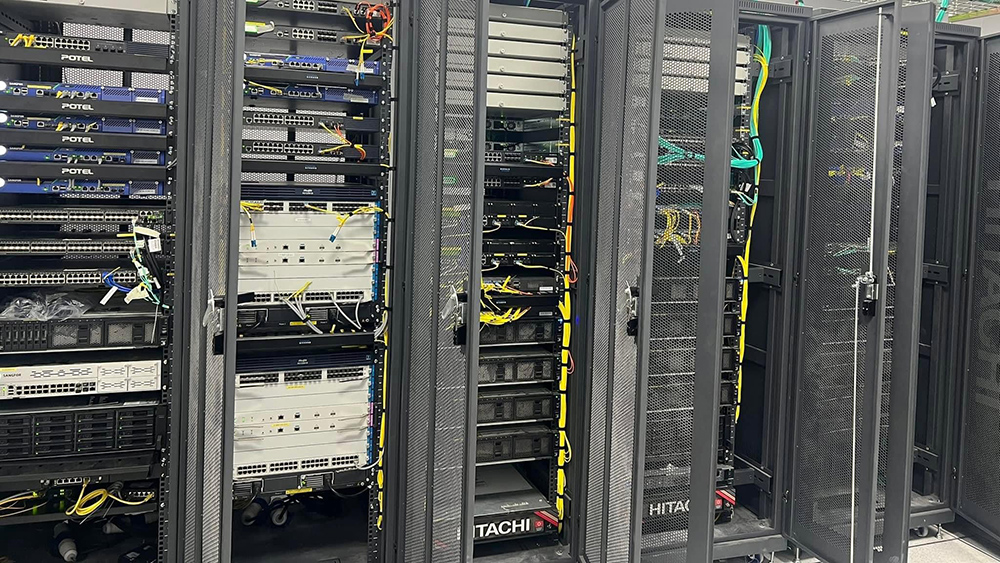

Tủ rack, tủ mạng đảm bảo cho thiết bị được an toàn

Không đơn thuần là nơi chứa thiết bị, tủ rack tiêu chuẩn giúp tối ưu hóa không gian, sắp xếp khoa học các switch, router và hệ thống cáp phức tạp.

Vai trò quan trọng nhất của tủ rack là bảo vệ thiết bị khỏi các tác động vật lý độc hại, bụi bẩn và kiểm soát quyền truy cập trái phép nhằm bảo mật dữ liệu.

Đồng thời, thiết kế hệ thống tản nhiệt thông minh của tủ rack giúp luân chuyển không khí tối ưu, ngăn ngừa tình trạng quá nhiệt – nguyên nhân hàng đầu gây hư hỏng và gián đoạn hệ thống mạng.

Đầu tư tủ rack đồng bộ là giải pháp tối ưu giúp tăng tuổi thọ thiết bị, giảm thiểu rủi ro vận hành và xây dựng một hạ tầng mạng chuyên nghiệp, bền vững cho doanh nghiệp.

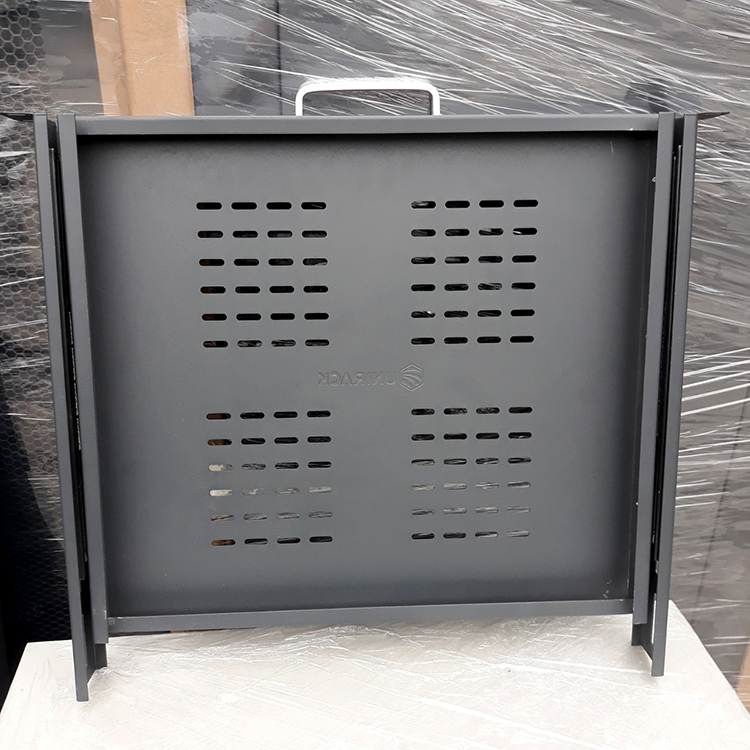

Khay tủ Rack (khay cố định và khay trượt)

Dùng để đỡ các thiết bị không hỗ trợ tai bắt Rack tiêu chuẩn như Router nhỏ, Modem nhà mạng, hoặc hệ thống UPS.

Việc lựa chọn khay phải tính toán kỹ tải trọng (ví dụ: khay cố định chịu tải nặng cho UPS, khay trượt linh hoạt cho các thiết bị cần bảo trì thường xuyên).

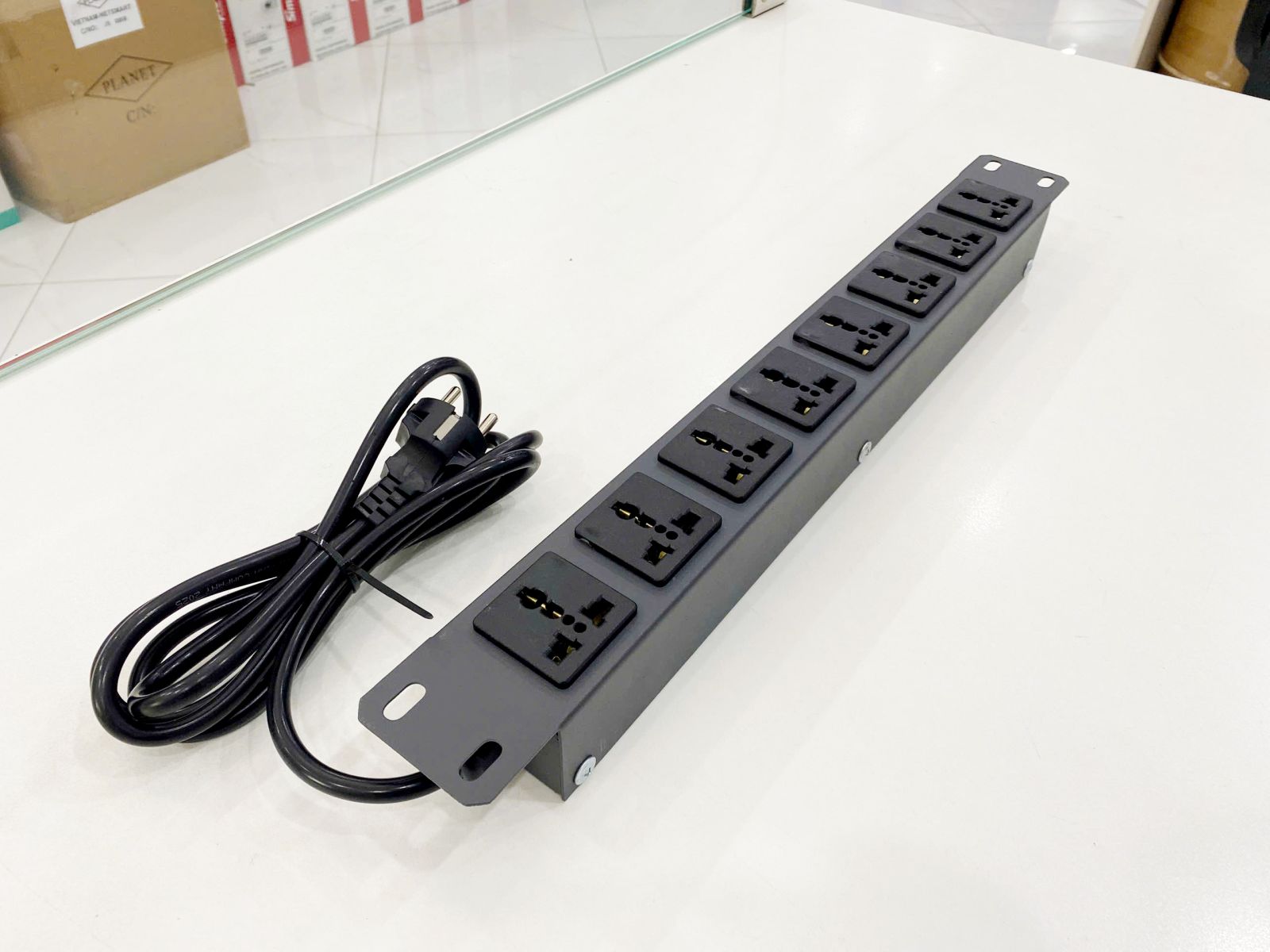

Hệ thống phân phối nguồn (PDU) và quản lý nhiệt độ

Sử dụng các thanh nguồn PDU chuyên dụng (từ 6 ổ cắm đến 12 ổ cắm chuẩn Universal hoặc C13/C19) có tích hợp Aptomat chống quá tải (MCB) để bảo vệ hệ thống. Tuyệt đối không dùng các ổ cắm điện gia dụng lỏng lẻo trong tủ Rack doanh nghiệp.

Bố trí quạt hút gió ở nóc tủ để cưỡng bức luồng khí nóng từ thiết bị ra ngoài, duy trì nhiệt độ hoạt động lý tưởng dưới 25 độ C.

Giải pháp đồng bộ toàn diện cho các hạ tầng cáp mạng từ Hợp Nhất

Khi phê duyệt thiết kế hoặc đấu thầu vật tư, các IT Manager và tổng thầu M&E nên ưu tiên lựa chọn giải pháp trọn gói (End-to-End Solution) từ cùng một thương hiệu uy tín (ví dụ: CommScope, Panduit, LS Cable & System, Unirack...).

Tại sao nên sử dụng giải pháp và thiết bị đồng bộ?

Triệt tiêu sai lệch trở kháng

Phụ kiện của cùng một hãng được thiết kế để khớp nối hoàn hảo về mặt cơ học lẫn điện từ. Sự đồng bộ này giúp triệt tiêu hiện tượng suy hao phản xạ do bất đối xứng trở kháng ở các điểm tiếp xúc kim loại.

Kích hoạt gói bảo hành hệ thống lên đến 25 năm

Các hãng sản xuất lớn chỉ cấp chứng nhận bảo hành hệ thống dài hạn khi toàn bộ vật tư trong Channel Link (từ Cáp, Patch Panel, Keystone Jack đến Patch Cord) đều thuộc dải sản phẩm của chính hãng đó và được đo kiểm đạt chuẩn bằng máy Fluke Networks. Nếu trộn lẫn vật tư, bạn sẽ chỉ nhận được gói bảo hành sản phẩm rời rạc (thường chỉ từ 1-2 năm).

Tối ưu hóa chi phí đầu tư và logistics

Việc mua trọn gói combo thiết bị trong một tủ mạng giúp chủ đầu tư dễ dàng quản lý vòng đời sản phẩm, đồng thời nhận được chính sách chiết khấu thương mại tốt hơn rất nhiều từ các nhà phân phối chính thức.

Kết luận và khuyến nghị giải pháp phù hợp

Hạ tầng mạng cấu trúc là một hệ thống mang tính chỉnh thể. Để đảm bảo vận hành ổn định trong vòng 10-15 năm tới mà không phát sinh chi phí sửa chữa.

Hãy từ bỏ tư duy lắp ghép các linh kiện rời rạc từ nhiều nguồn khác nhau. Việc đầu tư đồng bộ theo giải pháp trọn gói chính là cam kết cao nhất cho hiệu suất băng thông của doanh nghiệp, biến tủ mạng thành một trung tâm dữ liệu thu nhỏ an toàn, thẩm mỹ và sẵn sàng cho mọi kịch bản mở rộng tương lai.

Hợp Nhất Group, đơn vị cung cấp thiết bị và tư vấn giải pháp, hạ tầng mạng viễn thông uy tín hàng đầu tại Việt Nam. Hãy liên hệ với chúng tôi để được tư vấn, hỗ trợ chi tiết hơn.
