Cat6 và Cat6A khác nhau thế nào? 250 MHz vs 500 MHz, 10 Gbps 55 m vs 100 m, khi nào cần

Cat6 và Cat6A khác nhau ở băng thông đo kiểm (250 MHz so với 500 MHz theo ANSI/TIA-568), ở khoảng cách chạy 10 Gbps (Cat6 chỉ 37–55 m, Cat6A đủ 100 m) và ở việc Cat6A phải kiểm soát xuyên âm ngoại lai giữa các sợi cáp đặt cạnh nhau, nên sợi cáp to hơn, nặng hơn và đắt hơn. Với mạng 1 Gbps, cả hai cho kết quả như nhau trong 100 m. Chọn Cat6A khi cần 10 Gbps tới máy trạm, trục văn phòng – phòng máy, hoặc đầu tư hạ tầng 15–20 năm; chọn Cat6 cho văn phòng, nhà ở, camera và AP Wi-Fi 6 cổng 2,5–5 GbE. Bài viết đi vào từng con số để bạn thấy khác biệt nằm ở đâu và không trả tiền cho thứ không cần.

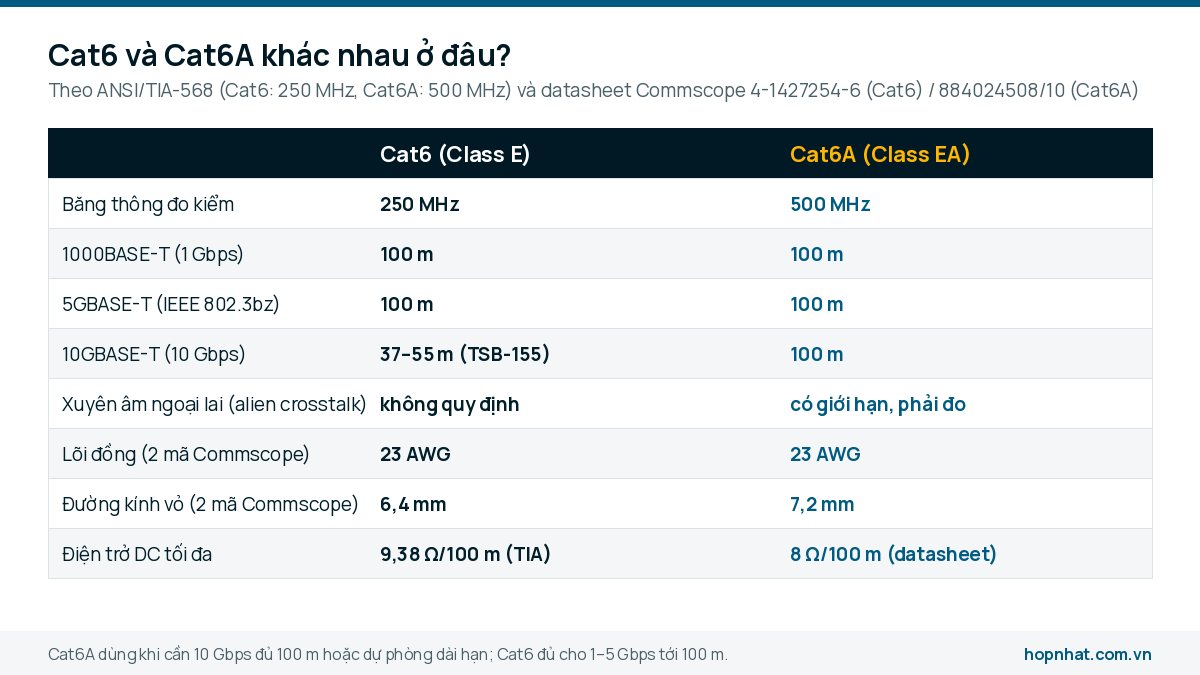

Cat6 và Cat6A: bảng so sánh theo tiêu chuẩn

Khác biệt lớn nhất giữa Cat6 và Cat6A là khoảng cách chạy 10 Gbps: 37–55 m so với 100 m; ở 1–5 Gbps hai loại tương đương.

250 MHz và 500 MHz có ý nghĩa gì với tốc độ thật?

Băng thông đo kiểm (MHz) là dải tần số mà cáp phải đạt các giới hạn suy hao, xuyên âm, trở kháng khi đo; nó không phải tốc độ Mbps. Mỗi chuẩn Ethernet "chiếm" một dải tần nhất định: 1000BASE-T dùng tới khoảng 100 MHz nên Cat5e đã đủ; 10GBASE-T dùng tới khoảng 400 MHz, vì vậy cần Cat6A 500 MHz để đi đủ 100 m. Cat6 250 MHz chạy được 10GBASE-T nhưng phần dải tần trên 250 MHz không được đảm bảo, cộng với xuyên âm ngoại lai không kiểm soát, nên IEEE và TIA TSB-155 chỉ công nhận 37–55 m. Nói ngắn gọn: băng thông MHz quyết định tốc độ tối đa đi được bao xa, không làm mạng 1 Gbps của bạn nhanh hơn.

Xuyên âm ngoại lai: lý do Cat6A to và nặng hơn

Khi nhiều sợi cáp đi chung một máng, tín hiệu từ sợi này lọt sang sợi bên cạnh gọi là xuyên âm ngoại lai (alien crosstalk). Ở 1 Gbps hiện tượng này không đáng kể nên Cat6 không phải đo; ở 10 Gbps nó là giới hạn chính, nên Cat6A phải có cách tách các sợi cáp ra. Mỗi hãng giải quyết khác nhau nhưng đều làm sợi cáp to lên: Commscope 884024508/10 dùng lớp bọc nhôm F/UTP cộng dây xả 26 AWG (đường kính 7,2 mm); Panduit NUL6X04BU-VEG là bản U/UTP không bọc kim, dùng băng chống nhiễu AXT quanh lõi để triệt xuyên âm giữa các sợi mà không cần nối đất (đường kính 6,7 mm). Hệ quả thực tế của việc cáp to hơn:

• Ống luồn, máng cáp phải rộng hơn; cùng một ống chứa được ít sợi Cat6A hơn Cat6.
• Patch panel, nhân mạng Cat6A có cỡ lớn hơn, bản F/UTP phải tiếp địa lớp bọc qua patch panel bọc kim.
• Thùng 305 m nặng hơn, bán kính uốn lớn hơn (4 lần đường kính cáp theo TIA-568 — 7,2 mm cho ra gần 29 mm).

Khi nào thật sự cần Cat6A?

Nguyên tắc chi phí: tiền cáp chỉ là một phần, phần còn lại là nhân mạng, patch panel, dây nhảy, nhân công và đo kiểm — tất cả đều phải cùng Cat6A thì kênh mới đạt Cat6A. Trộn nhân mạng Cat6 với dây Cat6A, kênh chỉ còn là Cat6. Vì vậy quyết định "lên Cat6A" phải là quyết định cho cả hệ, không chỉ cho thùng cáp.

Cat6A U/UTP hay F/UTP?

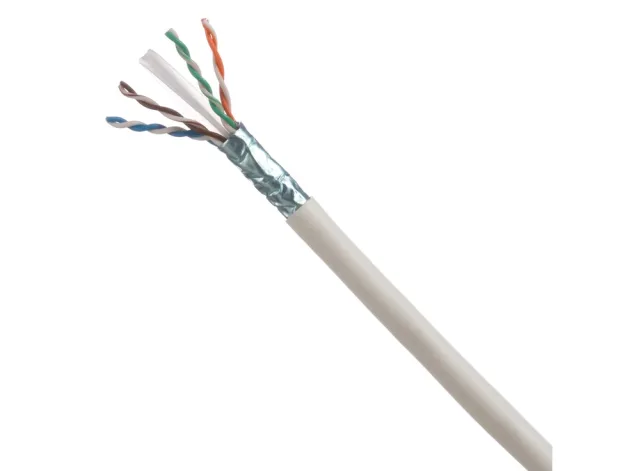

Cat6A có cả bản không bọc kim (U/UTP) và bản bọc nhôm (F/UTP). Hai mã đang có tại Hợp Nhất là hai hướng này: cáp mạng Commscope Cat6A F/UTP 884024508/10 — lá nhôm bọc chung, dây xả 26 AWG, vỏ LSZH, lõi 23 AWG, 500 MHz, phải tiếp địa lớp bọc qua patch panel và nhân mạng bọc kim; và cáp mạng Panduit Cat6A U/UTP NUL6X04BU-VEG — không bọc kim, dùng băng AXT, vỏ LSZH, thi công như cáp UTP thường. Chọn F/UTP khi tuyến đi gần tủ điện, động cơ, phòng máy mật độ cao có sẵn hệ tiếp địa; chọn U/UTP khi muốn thi công đơn giản, không cần tiếp địa và dùng phụ kiện UTP Cat6A.

Cat6e, Cat7 có phải là "Cat6A"?

"Cat6e" không phải category trong ANSI/TIA-568 hay ISO/IEC 11801; đó là tên thương mại một số nhà sản xuất đặt cho Cat6 có băng thông thử nghiệm cao hơn 250 MHz, không có giới hạn xuyên âm ngoại lai và không tương đương Cat6A. Cat7 (Class F, 600 MHz) và Cat7A (Class FA, 1.000 MHz) tồn tại trong ISO/IEC 11801 nhưng dùng đầu nối GG45/TERA, không phải RJ45; TIA không công nhận Cat7. Cat8 (Class I/II, 2.000 MHz) chỉ cho 30 m trong phòng máy. Vì vậy với mạng doanh nghiệp dùng RJ45, Cat6A là mức cao nhất thực dụng cho 10 Gbps 100 m. Khi cần hạ tầng đồng bộ cho cả toà nhà, bài giải pháp mạng cáp đồng cho toà nhà và Data Center trình bày cách phân bổ Cat6 và Cat6A theo từng khu vực.

Cách nhận biết Cat6A thật khi mua

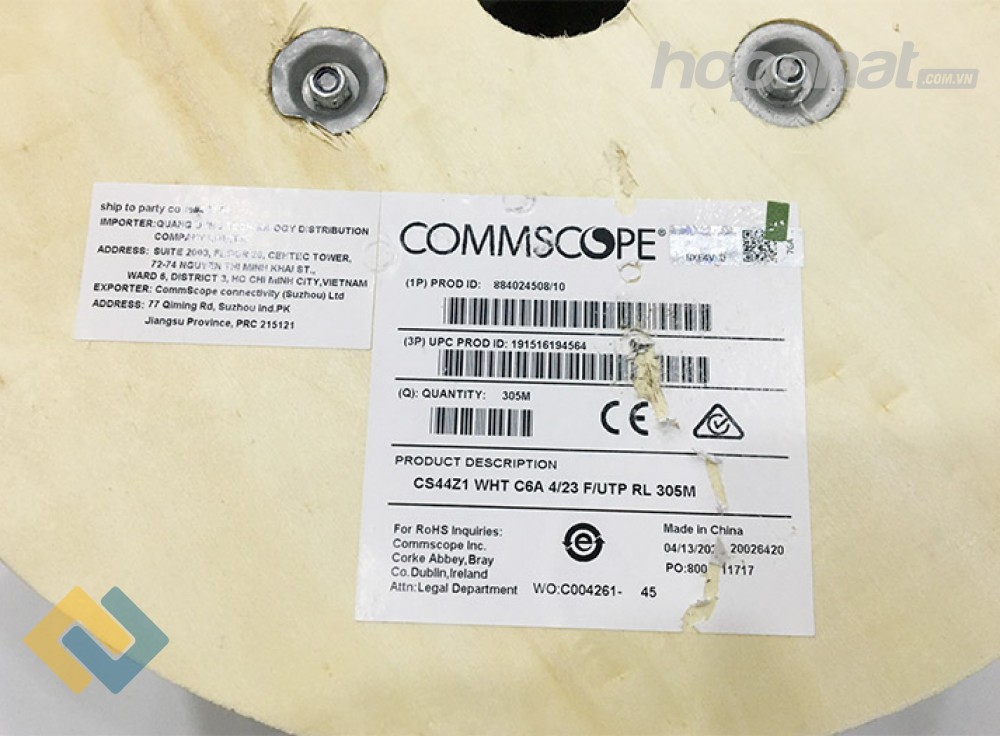

Tem trên cuộn Commscope Cat6A 884024508/10: mã sản phẩm, mô tả "CS44Z1 WHT C6A 4/23 F/UTP RL 305M" (Cat6A, 4 đôi, 23 AWG, F/UTP, cuộn 305 m) và mã vạch để tra lô hàng.

1. Dòng in trên vỏ ghi "Category 6A" hoặc "CAT6A" kèm "500MHz"; Cat6 ghi 250MHz.
2. Đường kính cáp lớn hơn rõ rệt (khoảng 6,7–7,2 mm so với 5,6–6,4 mm của Cat6 — theo datasheet Panduit, Commscope).
3. Datasheet ghi "ANSI/TIA Category 6A" và "ISO/IEC 11801 Class EA" (như Commscope 884024508/10).
4. Có tem, mã sản phẩm trên thùng để tra trên trang hãng; Hợp Nhất cung cấp CO/CQ theo lô.
5. Nghiệm thu bằng máy đo cáp theo giới hạn Cat6A (bao gồm xuyên âm ngoại lai) chứ không chỉ test thông mạch.

Kết luận: chọn Cat6 hay Cat6A?

Cat6 cho 1–5 Gbps tới 100 m: văn phòng, nhà ở, camera, AP Wi-Fi 6/6E. Cat6A cho 10 Gbps tới 100 m: trục toà nhà, phòng máy, máy trạm tốc độ cao, hạ tầng 15–20 năm — và phải đồng bộ cả nhân mạng, patch panel, dây nhảy. Hợp Nhất có sẵn cả hai: nhóm cáp mạng Cat6A Commscope và Panduit, cùng đủ các mã Cat6 Commscope, Panduit, Legrand, LS, Alantek, Vinacap trong danh mục dây cáp mạng, kèm CO/CQ và datasheet. Gửi sơ đồ tuyến, số điểm mạng và tốc độ mục tiêu qua Email hoặc Zalo, kỹ thuật sẽ chỉ rõ tuyến nào cần Cat6A, tuyến nào Cat6 là đủ và báo giá trọn bộ trong ngày làm việc.
