Patch Panel 48 Port Panduit

Patch Panel 48 Ports Panduit NetKey NKFPL48 Cat6, Cat6A

Tại các phòng server hay trung tâm dữ liệu (Data Center), việc tối ưu hóa không gian tủ rack mà vẫn đảm bảo quản lý tập trung hàng trăm nút mạng là một bài toán hóc búa đối với các kỹ sư viễn thông.

Để đáp ứng hoàn hảo yêu cầu khắt khe về mật độ kết nối cao, tập đoàn Panduit (Mỹ) đã phát triển dòng sản phẩm cao cấp Patch Panel 48 Port Panduit NetKey NKFPL48. Đây là giải pháp thanh quản lý cáp rỗng thế hệ mới, đóng vai trò đầu mối kết nối cơ học ổn định tuyệt đối giữa hệ thống cáp trục ngang và các thiết bị chuyển mạch Switch hiệu năng cao.

Khác biệt lớn nhất của dòng sản phẩm này nằm ở khả năng tích hợp vượt trội. Thanh Patch Panel Panduit NKFPL48 cho phép phân phối tới 48 cổng mạng độc lập nhưng chỉ chiếm duy nhất 2U không gian tủ rack kỹ thuật tiêu chuẩn 19 inch.

Cấu trúc dạng rỗng (unloaded) mang lại sự linh hoạt tối đa, cho phép người dùng tùy ý tùy biến, lắp đặt đan xen các loại nhân mạng (Keystone Jack) NetKey Cat6 hoặc Cat6A trên cùng một thanh panel, đáp ứng linh hoạt các kịch bản phân bổ băng thông từ cơ bản đến nâng cao của doanh nghiệp.

Thông số kỹ thuật Patch Panel 48 Ports Panduit NKFPL48 chính hãng

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của mã sản phẩm Panduit NKFPL48 dựa trên dữ liệu công bố chính thức từ nhà sản xuất:

Những đặc điểm thiết kế nổi bật của Patch Panel 48 Ports Panduit NKFPL48

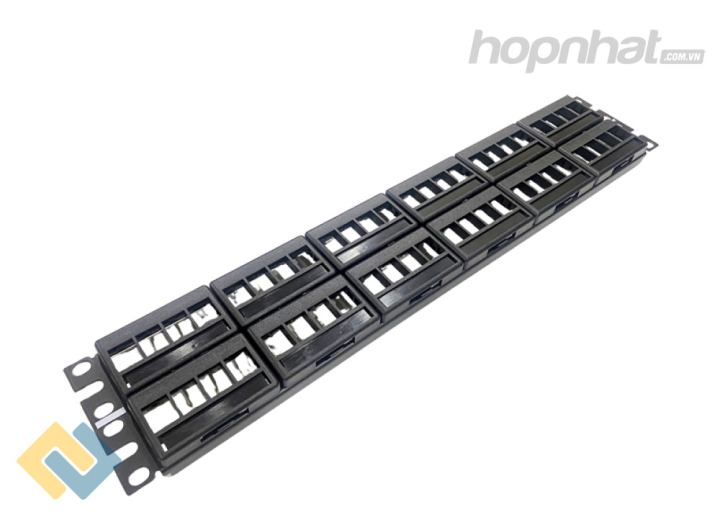

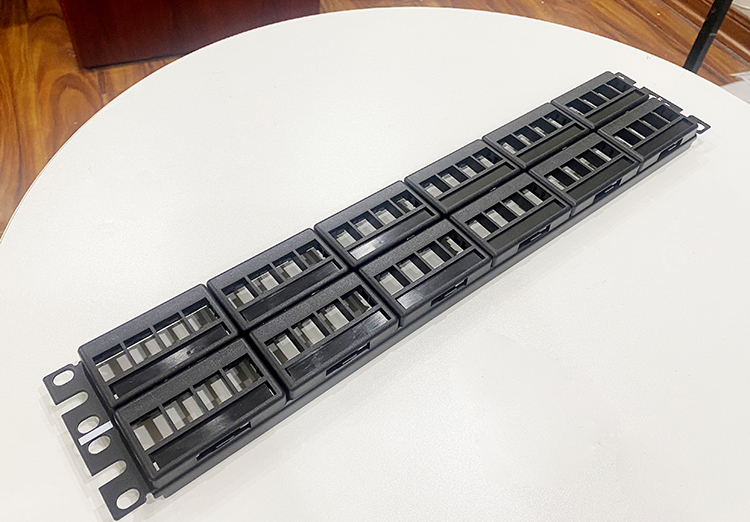

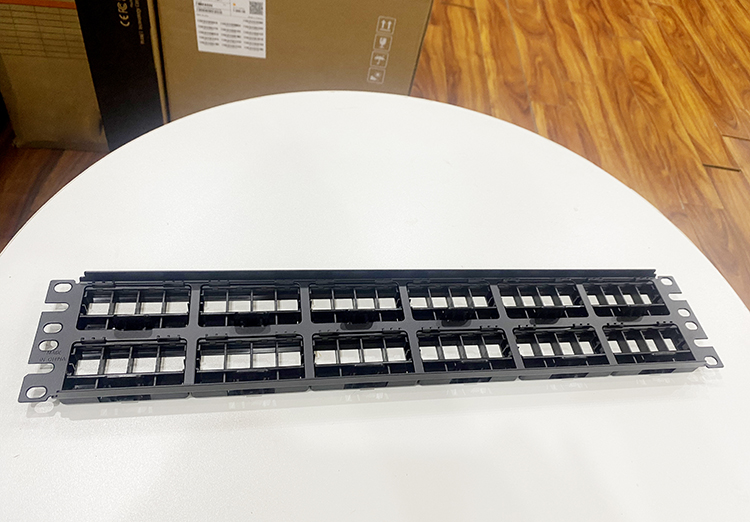

Nhìn từ góc độ tổng thể, Patch Panel được phân bố khoa học theo cấu trúc 2 tầng song song, mỗi tầng gồm 4 cụm khối module nhựa cao cấp độc lập, mỗi khối quản lý 4 cổng mạng rỗng. Kết cấu phân tách dải cổng thông minh này giúp phân tán lực kéo cơ học của bó cáp mạng lớn phía sau, triệt tiêu hiện tượng vặn xoắn dây và phân định biên giới phân bổ VLAN hoặc dải IP phòng ban một cách trực quan hóa nhất.

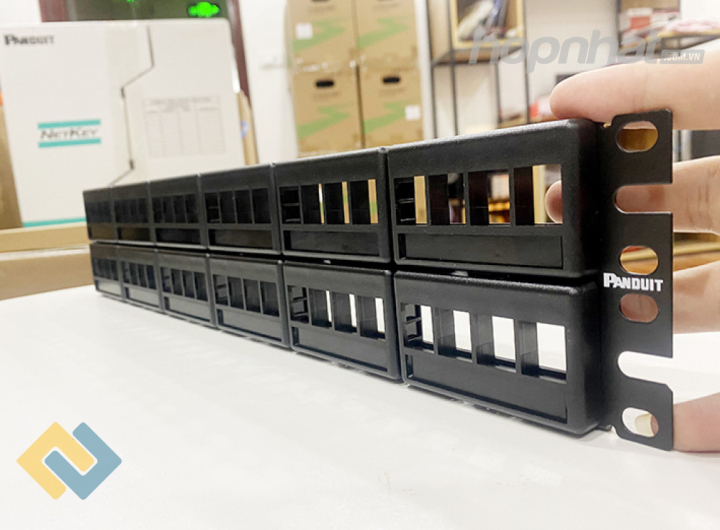

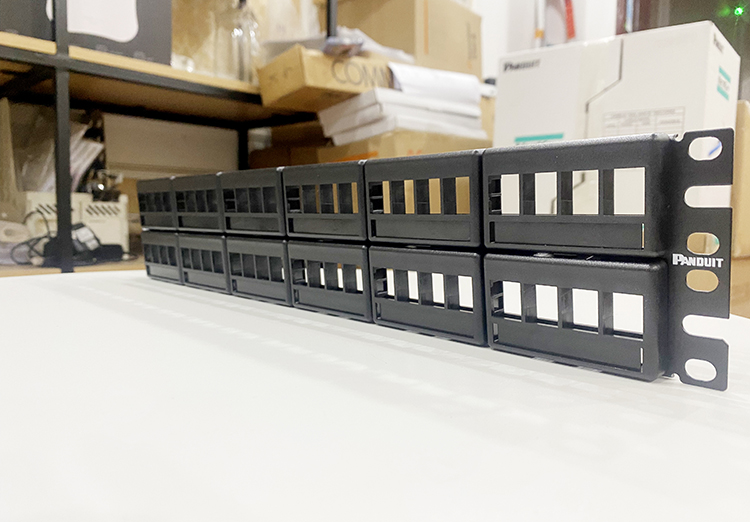

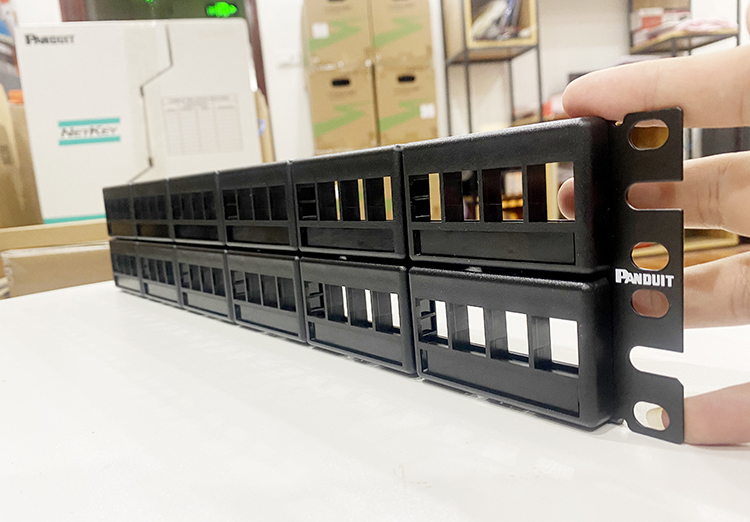

Khi lật mặt trước và quan sát kỹ lưỡng biên dạng góc nghiêng, chúng ta dễ dàng nhận thấy độ tinh xảo trong gia công cơ khí của sản phẩm. Logo thương hiệu PANDUIT được in sắc nét, nổi bật ở phần tai gắn bên phải của thiết bị.

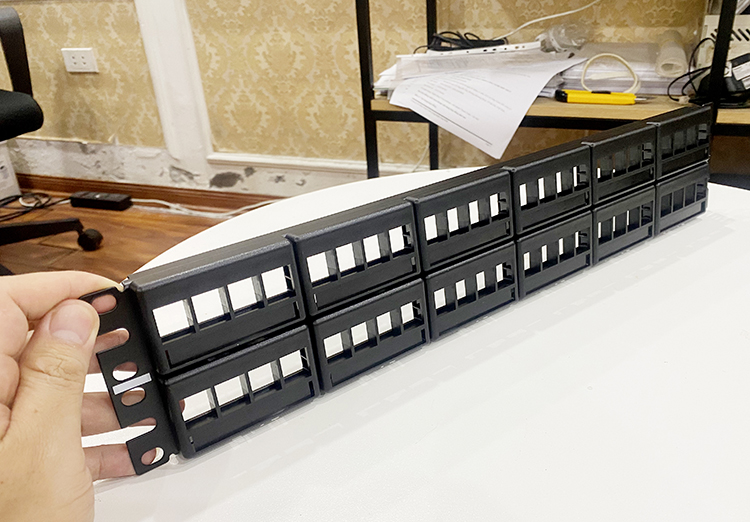

Đặc biệt, hệ thống tai gắn tủ rack (Rack-mount ears) đúc liền khối từ thép cán nguội CRS cực kỳ dày dặn với các lỗ bắt vít chuẩn xác đến từng milimet. Thiết kế kiên cố này đảm bảo cho thanh patch panel hoàn toàn không bị võng hay xộc xệch dưới sức nặng của 48 sợi cáp mạng đúc đặc (thường rất nặng khi gom thành bó lớn).

Phía bên dưới của từng cụm 4 cổng mạng được tích hợp một khe rãnh dài song song. Đây chính là dải không gian dành cho việc dán nhãn định danh hệ thống. Các kỹ sư thi công có thể in và gài dải nhãn đánh số thứ tự từ 1 đến 48 hoặc ghi rõ tên phòng ban tương ứng. Tiện ích này giúp trực quan hóa toàn bộ sơ đồ kết nối, giảm thiểu tới 90% thời gian dò tìm cổng khi tiến hành xử lý sự cố hoặc nâng cấp hệ thống sau này.

Tại sao Patch Panel 48 Ports Panduit NKFPL48 là sự lựa chọn hoàn hảo

Trong thực tế thi công, việc sử dụng các dòng patch panel nạp sẵn cổng ẩn chứa rủi ro rất lớn. Bởi nếu chẳng may một lẫy đồng bên trong cổng bị gãy do người dùng cắm rút sai cách, bạn buộc phải thay thế toàn bộ thanh panel hoặc chấp nhận bỏ hoang cổng đó.

Với thiết kế rỗng linh hoạt của Panduit NetKey NKFPL48, rủi ro này hoàn toàn bị loại bỏ. Kỹ thuật viên có thể dễ dàng thay thế riêng lẻ từng nhân mạng (Keystone Jack) bị lỗi mà không làm gián đoạn hay ảnh hưởng đến kết nối của 47 cổng còn lại. Hơn nữa, việc cho phép tùy biến kết hợp cả nhân cáp đồng Cat6 và cáp Cat6A cao cấp trên cùng một khung thanh 2U giúp doanh nghiệp tối ưu hóa chi phí đầu tư, phân bổ tài nguyên thiết bị một cách thông minh nhất.

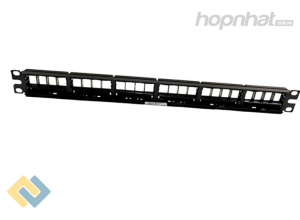

Tham khảo các dải sản phẩm khác của Panduit như: Dây cáp mạng Cat6 UTP Panduit , Dây nhảy mạng Cat6 , Patch Panel 24 Ports Panduit

Panduit là thương hiệu toàn cầu đi đầu trong việc thiết lập các tiêu chuẩn công nghiệp kết nối. Mỗi sản phẩm NKFPL48 xuất xưởng đều trải qua quy trình kiểm tra chất lượng nghiêm ngặt tại phòng thí nghiệm, đáp ứng đầy đủ các tiêu chuẩn khắt khe như ANSI/TIA-568-C.2 và đạt chứng chỉ an toàn môi trường RoHS.

Chất liệu Patch Panel 48 Ports Panduit NKFPL48 có khả năng chống cháy lan cao, bảo vệ an toàn cho toàn bộ tủ rack kĩ thuật khi xảy ra sự cố quá nhiệt. Lựa chọn Panduit chính là sự bảo chứng dài hạn cho tuổi thọ công trình, giúp doanh nghiệp loại bỏ hoàn toàn các nguy cơ lỗi mạng chập chờn, suy hao tín hiệu hay gián đoạn dịch vụ hệ thống những sự cố có thể gây thiệt hại khổng lồ về kinh tế.

Hướng dẫn các bước thi công lắp đặt Patch Panel 48 Ports Panduit NKFPL48

Khuyến cáo từ chuyên gia: Khi thi công hệ thống mật độ cao lên tới 48 cổng trên không gian 2U như Patch Panel Panduit NKFPL48, việc tổ chức đi dây và bấm đầu cáp cần tuân thủ nghiêm ngặt theo quy trình kỹ thuật 4 bước sau để đạt hiệu năng tối ưu:

Bước 1: Tuốt vỏ và bấm nhân mạng (Keystone Jack)

Kéo toàn bộ 48 sợi cáp mạng từ dải ổ cắm văn phòng tập trung về vị trí đặt tủ rack. Đo đạc khoảng cách dôi dư từ 50cm đến 1m để dự phòng. Sử dụng dụng cụ tuốt cáp chuyên dụng để bóc dỡ khoảng 3cm lớp vỏ nhựa bảo vệ bên ngoài của sợi cáp, tuyệt đối không làm xước lõi đồng bên trong.

Tiến hành cài lõi dây đồng vào nhân mạng NetKey theo đúng chuẩn sơ đồ màu T568A hoặc T568B, sau đó dùng dao bấm hạt mạng (Punch Down Tool) chính hãng của Panduit để siết và cắt dứt khoát dải dây thừa, bảo đảm độ tiếp xúc cơ học tốt nhất.

Bước 2: Gắn cố định nhân mạng vào khung rỗng NKFPL48

Đưa các nhân mạng đã bấm đầu hoàn chỉnh từ phía sau thanh Patch Panel rỗng ấn mạnh vào các ô cổng kết nối rỗng. Thiết kế lẫy sập thông minh của dòng NetKey sẽ phát ra một tiếng "click" nhẹ khi nhân mạng khớp vào vị trí cố định một cách chắc chắn. Thực hiện lần lượt và xếp chính xác các dải dây cáp theo thứ tự từ cổng số 1 đến cổng số 48 để tránh làm xáo trộn sơ đồ quản trị của hệ thống.

Bước 3: Gắn cố định thanh Patch Panel vào tủ rack kĩ thuật

Đưa thanh Patch Panel 48 Port Panduit NKFPL48 căn chỉnh vào vị trí ô 2U mục tiêu trên thanh tiêu chuẩn của tủ rack 19 inch. Sử dụng bộ 4 ốc vít tủ rack chuyên dụng để siết chặt hai tai gắn thép ở hai đầu thiết bị. Hãy siết lực đều tay và đối xứng hai bên để thanh panel cân bằng tuyệt đối, cố định kiên cố khung thép của thiết bị vào tủ rack.

Bước 4: Tổ chức bó cáp phía sau và kết nối dây nhảy mặt trước

Đây là bước cực kỳ quan trọng đối với hệ thống 48 cổng mạng. Sử dụng thanh quản lý cáp ngang kết hợp cùng dây thắt cố định cáp (dây Velcro hoặc dây rút nhựa) để bó gọn 48 sợi cáp phía sau thành các nhóm nhỏ, uốn cong cáp một cách nhẹ nhàng đảm bảo không vượt quá bán kính uốn cong cho phép của nhà sản xuất nhằm tránh suy hao tín hiệu.

Ở mặt trước, sử dụng các sợi dây nhảy mạng (Patch Cord) chính hãng Panduit với chiều dài phù hợp để kết nối trực tiếp từ dải cổng trên Patch Panel sang cổng của Switch. Cuối cùng, in dải nhãn tên và gài vào khe nhãn mặt trước để hoàn tất quy trình bàn giao hạ tầng.

Patch Panel 48 Ports Panduit NetKey NKFPL48 là dòng thiết bị hạ tầng mạng thiết yếu, dành cho các hệ thống mạng doanh nghiệp hiện đại. Với hệ sinh thái Panduit đồng bộ mang đến hiệu năng băng thông đạt đỉnh ổn định, tính linh hoạt tối đa khi lắp đặt mở rộng, độ bền cơ học thách thức thời gian, cho đến khả năng tiết kiệm không gian tủ rack tối ưu.

Hãy liên hệ ngay với Hợp Nhất Hotline 0385598080 - 0385908282 để được tư vấn, hỗ trợ chi tiết về sản phẩm.
