Thanh đỡ cáp Panduit SRB19BLY

Thanh đỡ cáp Panduit SRB19BLY là gì?

SRB19BLY là thanh đỡ cáp (strain relief bar) bằng thép, màu đen, của Panduit. Thanh bắt vào phía sau rack chuẩn EIA 19 inch và nhô ra khỏi rack 2,8 inch (71,4 mm). Theo mô tả trên trang sản phẩm của hãng, thanh dùng để đỡ, sắp xếp bó cáp và bảo vệ bán kính uốn của cáp. Panduit đặt tên sản phẩm là “Strain Relief Bar, 2 Inch Depth”; trong spec sheet RKSP216, mã này nằm ở dòng “2 in. offset”.

Mỗi SRB19BLY kèm một bộ phụ kiện lắp đặt, spec sheet ghi rõ có vít #12-24 đi kèm. Trong tài liệu của hãng, thanh đỡ cáp được xếp vào nhóm phụ kiện cho patch panel đồng, và hãng ghi các thanh đỡ cáp tương thích với mọi patch panel.

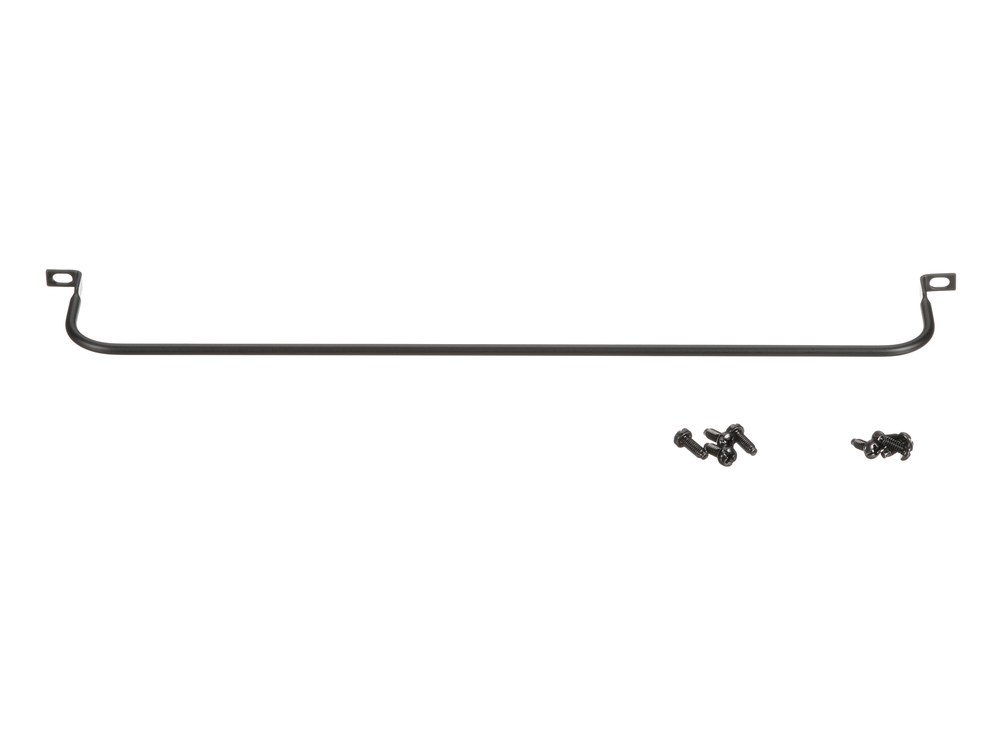

SRB19BLY và bộ phụ kiện lắp đặt đi kèm trong gói (ảnh: Panduit).

Panduit công bố gì về công dụng của thanh đỡ cáp?

• Đỡ cáp phía sau patch panel: spec sheet RKSP216 mô tả thanh đỡ cáp là một thanh kim loại gắn ở phía sau rack EIA 19 inch, đỡ các sợi cáp đi ra từ mặt sau patch panel.
• Quản lý cáp trong phòng viễn thông: hãng ghi thanh đỡ cáp được dùng để đỡ và quản lý cáp trong phòng viễn thông (telecommunication room).
• Bảo vệ bán kính uốn: trang sản phẩm SRB19BLY ghi thanh “supports, manages and provides bend radius protection” – đỡ, sắp xếp và giữ bán kính uốn cho cáp.
• Rack 19 inch và 23 inch: mọi thanh đỡ cáp của Panduit gắn được lên rack chuẩn EIA 19 inch; với rack 23 inch cần thêm giá nối dài (extender bracket) mua riêng.
• Gọn trong tủ: theo phần ứng dụng của spec sheet, mỗi thanh đỡ cáp chiếm từ 1/3 đến 2/3 không gian một đơn vị rack.

Kích thước, vật liệu và đóng gói

Bản vẽ kỹ thuật SRB19BLY trong spec sheet RKSP216 (bản 06/2026) ghi chiều ngang tổng 18,98 in (482,2 mm), độ nhô khỏi rack 2,81 in (71,4 mm) và chiều cao 0,40 in (10,2 mm). Trang sản phẩm của hãng ghi vật liệu thép, màu đen, đạt RoHS và kèm theo một bộ phụ kiện lắp (Mounting Hardware Kit). Quy cách đóng gói tiêu chuẩn của hãng là 1 thanh mỗi gói, 10 thanh mỗi thùng.

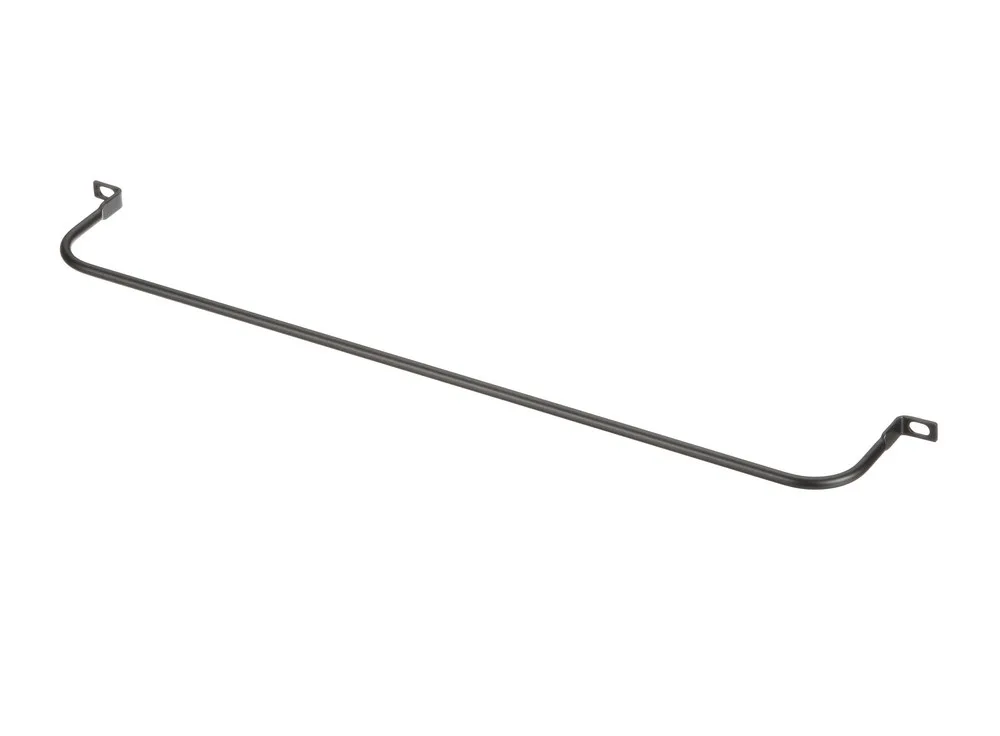

Thanh đỡ cáp SRB19BLY nhìn từ góc trái (ảnh: Panduit).

Lắp đặt: tai gắn hướng ra ngoài và phụ kiện mua thêm

Trong tài liệu chọn mã RKSG13, SRB19BLY thuộc nhóm thiết kế mở rộng (Extended Design) với tai gắn hướng ra ngoài (outward mounting tabs). Hướng dẫn lắp đặt PN660 ghi kiểu tai hướng ra ngoài được khuyến nghị cho rack loại AR4P của Panduit, còn kiểu tai hướng vào trong dành cho trường hợp có thiết bị gắn rack sâu hơn.

Với rack chỉ có một thanh rail phía sau, hãng có hai bộ phụ kiện riêng: CNSRBKIT-C cho rail dùng đai ốc cài (cage nut) và TRSRBKIT-C cho rail có lỗ ren. Theo spec sheet, mỗi bộ gồm vít dài 1 inch và đai ốc lục giác, tạo vị trí bắt chắc chắn cho thanh đỡ cáp ngay phía sau patch panel. Bộ giá tháo nhanh SRBBRKT (bán theo cặp) cho phép tháo ra rồi lắp lại thanh đỡ cáp mà không cần dụng cụ.

So sánh SRB19BLY với các thanh đỡ cáp nhô sâu hơn

Số liệu dưới đây lấy từ tài liệu chọn mã RKSG13 (06/2024) của Panduit.

Như vậy SRB19BLY là mã nhô ngắn nhất trong nhóm thiết kế mở rộng. Theo RKSG13, các mã nhô 7,5–7,6 inch có thêm thanh ngang để đỡ cáp nặng hơn, còn nhóm tai hướng vào trong đòi hỏi khoảng hở 19,75 inch giữa hai rail.

Mua thanh đỡ cáp SRB19BLY tại Hợp Nhất

Trên hopnhat.com.vn, SRB19BLY nằm trong nhóm patch panel của danh mục thiết bị mạng. Trong spec sheet dây nhảy NetKey Cat6 (COSP557), Panduit liệt kê SRB19BLY (Extended 2") cùng các patch panel NetKey 24 và 48 cổng, trong đó có patch panel 24 cổng Panduit NKFPL24 đang bán tại Hợp Nhất. Hàng chính hãng, đầy đủ giấy tờ CO/CQ, giao toàn quốc các ngày trong tuần. Giá đầu trang để tham khảo; gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet RKSP216 của hãng tải tại nút Datasheet.
