Patch Panel 24 Port Cat6 UTP Commscope 760242562

Patch panel Commscope 760242562 là gì?

760242562 (mã hãng CPP-6-UDDM-SL-1U-24) là patch panel RJ45 Category 6 loại không chống nhiễu của CommScope, kiểu DDM – Discrete Distribution Module, 24 cổng, cao 1U, mặt phẳng, màu đen, lắp vào tủ rack EIA 19 inch. Hãng mô tả mã này là “Unshielded Discrete Distribution Module Panel, Cat 6, SL, 1U, 24 port, Black”. Đây là panel thụ động, đầu đấu kiểu IDC, đi dây theo sơ đồ T568A hoặc T568B và nhận được cả dây dẫn đặc lẫn dây bện.

Điểm cần biết trước khi đặt hàng: theo tài liệu hướng dẫn lắp đặt số 660106617 của CommScope, bộ panel 24 cổng dạng phẳng được giao kèm 24 nhân mạng để rời. Người lắp đấu cáp vào từng nhân rồi mới cài nhân vào khung, vì vậy không phải mua thêm nhân riêng cho bộ này.

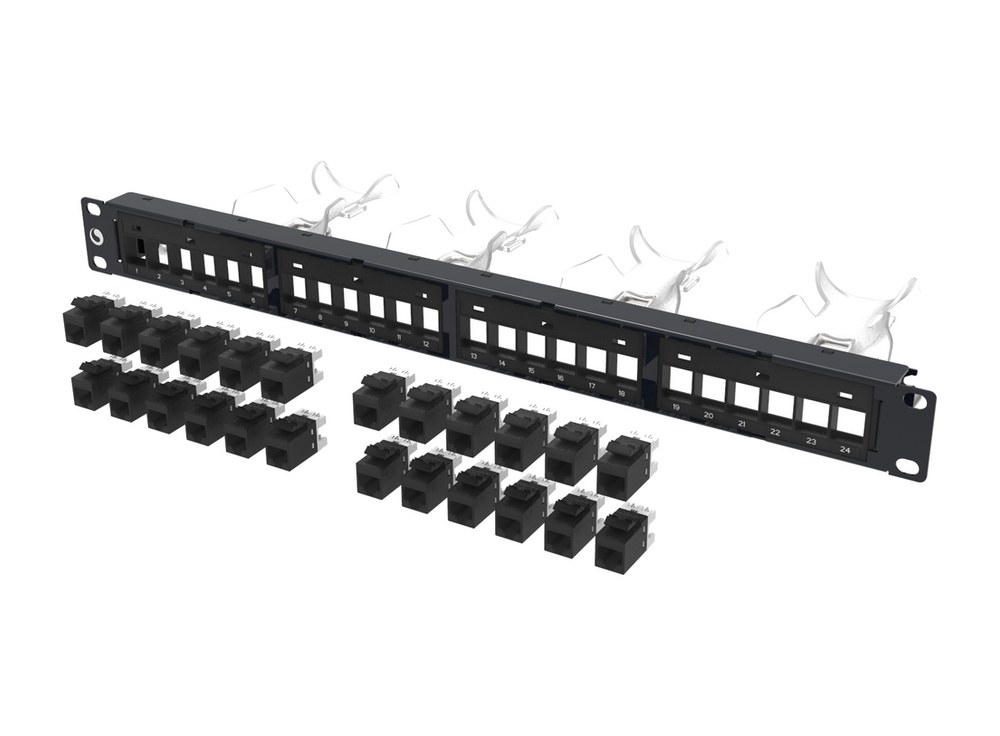

Khung CPP-6-UDDM-SL-1U-24 nhìn từ phía trước và bộ nhân giao kèm (ảnh: CommScope).

Trong hộp 760242562 có những gì?

Danh mục linh kiện in trong hướng dẫn 660106617 cho bản 24 cổng mặt phẳng gồm:

• 1 khung panel phẳng 24 cổng;
• 1 bộ vít bắt rack P12-24 × ½ inch;
• 1 bộ giá cài nhãn (label holder kit);
• 1 thanh quản lý cáp phía sau (rear cable management);
• 1 bộ dây dán xé (hook-and-loop strap) để bó cáp;
• 24 nhân mạng (jacks);
• 4 máng đỡ cáp (troughs).

Hãng yêu cầu hai dụng cụ khi thi công: một tuốc nơ vít đầu chữ thập (Phillips) và một tuốc nơ vít dẹt có đường kính tối đa 2,9 mm.

Các bước lắp đặt theo hướng dẫn của hãng

Hướng dẫn 660106617 (bản A, tháng 6/2025) chia việc lắp thành bốn bước:

1. Bắt panel vào rack. Khung lắp vừa tủ hoặc giá 19 inch (483 mm) có lỗ bắt vít kiểu universal.
2. Lắp phụ kiện phía sau. Gắn thanh quản lý cáp, cài các máng đỡ cáp rồi luồn dây dán xé vào khe trên máng.
3. Đấu cáp và cài nhân. Đấu từng sợi cáp vào nhân theo tờ hướng dẫn đi kèm nhân, cài nhân vào panel, đi cáp như hình minh họa và cố định bằng dây dán xé. Bước nối đất trong tài liệu chỉ áp dụng cho panel có chống nhiễu.
4. Gắn nhãn thông tin. Ghi nội dung lên nhãn trắng trong bộ giá nhãn, gài giá nhãn vào các module của panel rồi đặt nhãn vào. Mẫu in nhãn khổ letter và khổ A4 có trong mục Template trên trang sản phẩm của hãng.

Khi cần thay một cổng, đưa tuốc nơ vít dẹt cỡ tối đa 2,9 mm vào khe phía trên nhân, xoay để mở lẫy và rút nhân ra từ phía sau panel. Ở một số vị trí cổng, phải tháo thanh quản lý cáp phía sau mới chạm được tới khe mở lẫy.

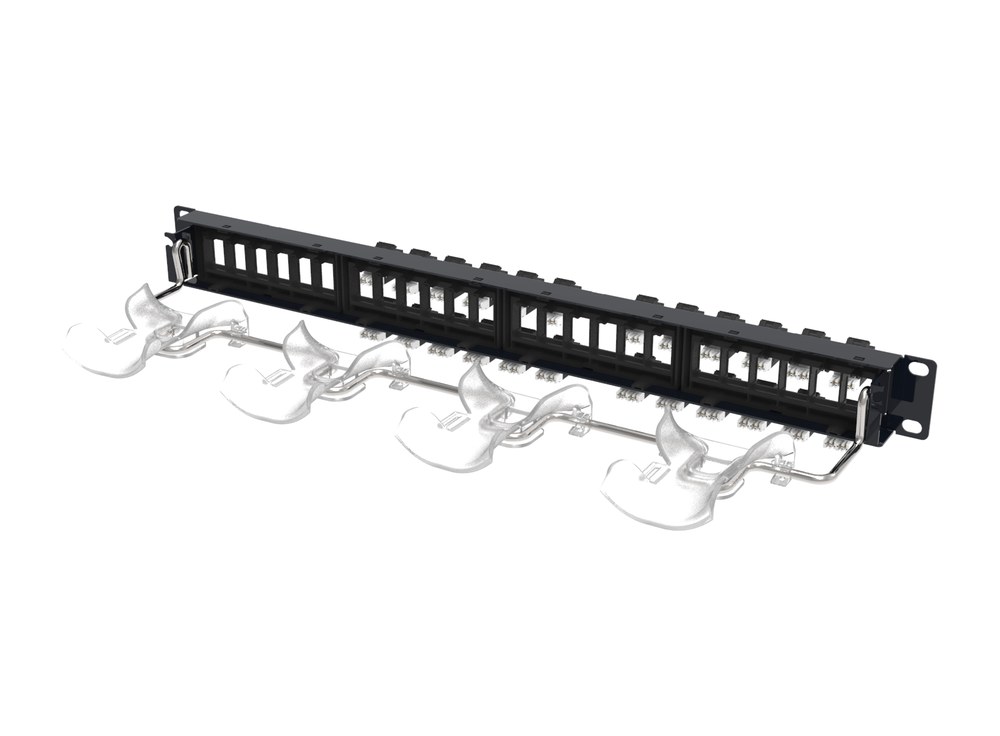

Phía sau panel DDM Cat6 24 cổng với thanh quản lý cáp (ảnh: CommScope).

Phần cảnh báo an toàn của tài liệu nêu bốn điểm: không lắp dây viễn thông ở nơi ẩm ướt nếu thiết bị không được thiết kế cho môi trường đó; không lắp đặt trong lúc có giông sét; không chạm vào dây hoặc đầu nối chưa bọc cách điện khi mạch chưa được ngắt ở giao diện mạng; toàn bộ dây nối vào thiết bị phải đáp ứng quy chuẩn xây dựng và tiêu chuẩn đi dây mạng hiện hành.

Thông số điện, cơ khí và môi trường

Bản Product Specification của 760242562 (sửa đổi ngày 12/06/2026) ghi panel đạt chuẩn truyền dẫn ANSI/TIA-568-C.2 và ISO/IEC 11801 Class E. Các chỉ tiêu chính:

• Điện: dòng định mức 1,5 A ở 20 °C; điện áp chịu đựng giữa các tiếp điểm 1.000 Vac (RMS, 60 Hz); điện trở cách điện tối thiểu 500 MΩ.
• Cấp nguồn qua cáp: đáp ứng đầy đủ khuyến nghị IEEE 802.3bt Type 4 về cấp nguồn an toàn qua cáp LAN khi lắp theo ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 hoặc TIA TSB-184-A.
• Vật liệu: nhựa nhiệt dẻo chịu va đập, chống cháy; tiếp điểm mạ vàng, đầu đấu IDC mạ thiếc; cấp chống cháy UL 94 V-0.
• Cơ khí: lực giữ đầu cắm tối thiểu 50 N; tuổi thọ cắm rút được thử bằng đầu cắm đạt IEC 60603-7.
• Môi trường: vận hành từ −10 °C đến +60 °C, bảo quản từ −40 °C đến +70 °C, độ ẩm tương đối đến 95 % không ngưng tụ.

Kích thước khung: cao 44,45 mm, rộng 482,6 mm, sâu 119,38 mm khi tính cả phần quản lý cáp. Về an toàn và môi trường, panel đạt RCM, UL, cUL, tuân thủ RoHS, UK RoHS, REACH-SVHC, dưới ngưỡng China RoHS và được thiết kế, sản xuất theo hệ thống quản lý chất lượng ISO 9001:2015.

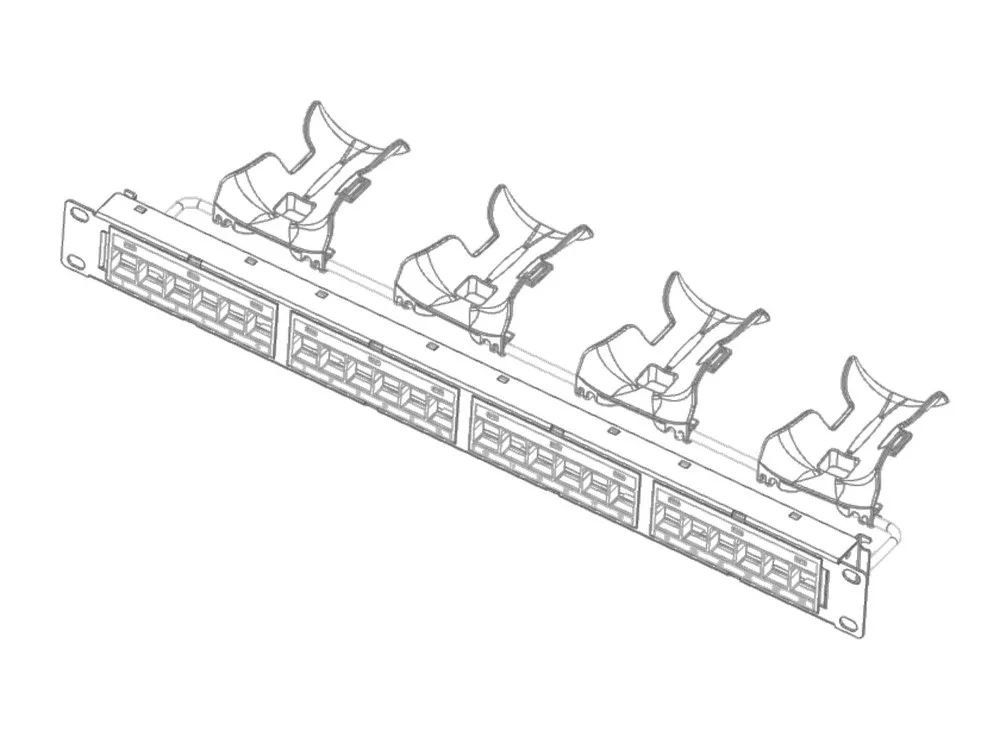

Hình minh họa panel DDM mặt phẳng trong hướng dẫn 660106617 (hình: CommScope).

760242562 khác panel SDDM 760237046 thế nào?

Cả hai đều là panel DDM 24 cổng, 1U của CommScope, nhưng cấu hình giao hàng khác nhau theo tài liệu hãng:

Đặt mua patch panel 760242562 tại Hợp Nhất

Patch panel 760242562 thuộc nhóm patch panel trong danh mục thiết bị mạng. Nếu cần mật độ cổng gấp đôi, Hợp Nhất có patch panel 48 port Cat6 Commscope. Hàng chính hãng, có CO/CQ, giao trên toàn quốc. Giá hiển thị ở đầu trang là giá tham khảo cho một bộ panel kèm 24 nhân; báo giá theo số lượng được gửi qua Email trong ngày làm việc khi quý khách liên hệ qua Email hoặc Zalo. Bản thông số gốc của hãng tải ở nút Datasheet.
