Patch Panel 48 Port Commscope SLX chống nhiễu 760237047

Patch panel 48 cổng Commscope 760237047

Mã 760237047, tên hãng CPP-SDDM-SL-2U-48, là patch panel RJ45 chống nhiễu 48 cổng của CommScope, cao 2U, mặt phẳng, màu đen, lắp rack EIA 19 inch. CommScope gọi sản phẩm là “Shielded Discrete Distribution Module Panel, SL, 2U, 48 port, Black” và xếp vào SLX Series. Panel thuộc loại thụ động; khu vực phân phối gồm châu Á, Úc/New Zealand, EMEA, Mỹ Latinh và Bắc Mỹ.

Bộ panel không có sẵn nhân. Tài liệu lắp đặt 660106614 dành cho dòng SDDM dùng nhân SLX ghi rõ nhân được đặt hàng riêng, và bảng thông số của 760237047 để trống hạng ANSI/TIA (“NA”). Các nhân SL-Series chống nhiễu mà trang hãng liệt kê cho panel được nêu ở bảng dưới.

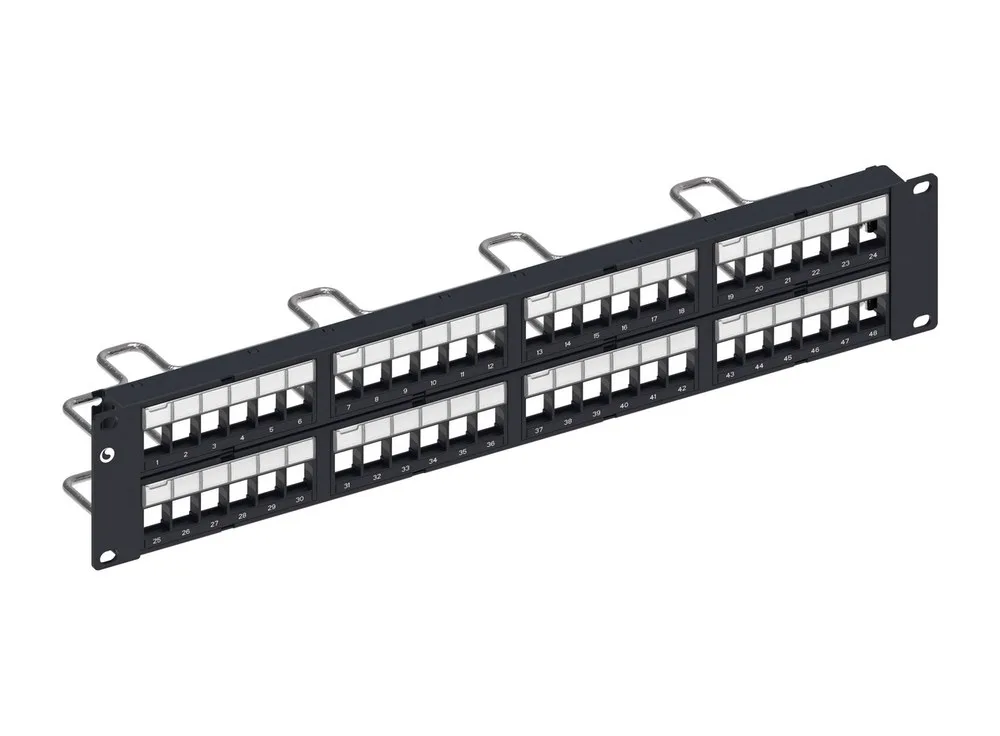

CPP-SDDM-SL-2U-48 nhìn nghiêng phía trước (ảnh: CommScope).

Nhân SL-Series chống nhiễu hãng liệt kê cho panel

Bộ 48 cổng gồm những gì?

Cột “48-Port Flat Panel” trong danh mục linh kiện của hướng dẫn 660106614 (bản A, tháng 6/2025) ghi:

• 1 khung panel phẳng 48 cổng;
• 1 bộ vít bắt rack P12-24 × ½ inch;
• 2 bộ giá nhãn;
• 2 thanh quản lý cáp phía sau;
• 2 bộ dây dán xé.

Số giá nhãn, thanh quản lý cáp và bộ dây dán gấp đôi bản 24 cổng 760237046.

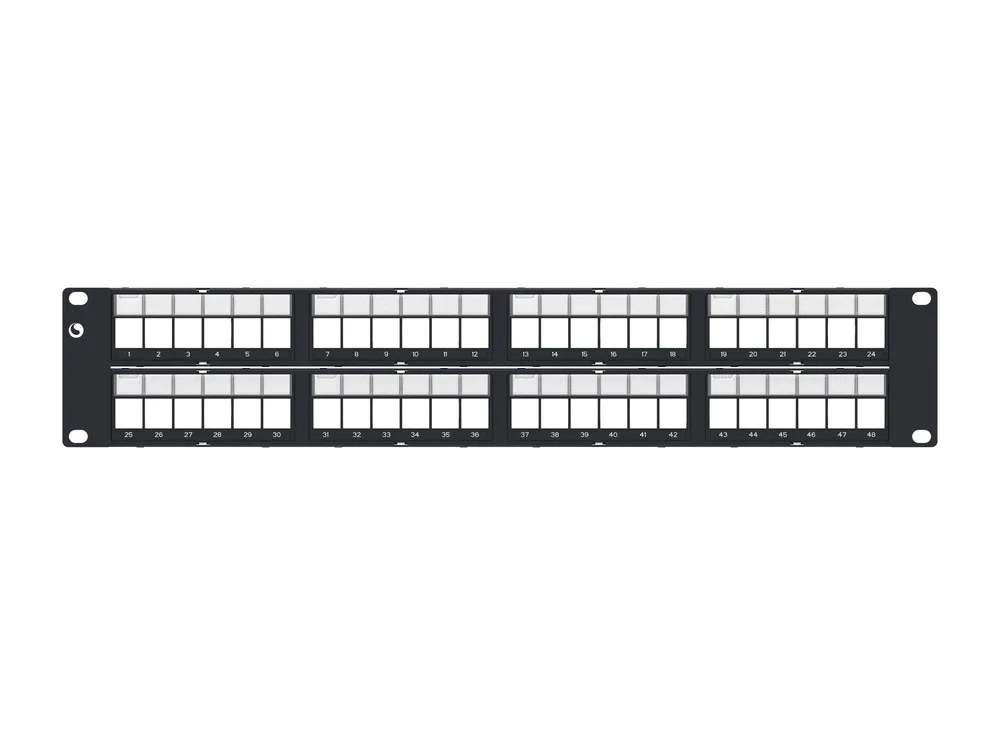

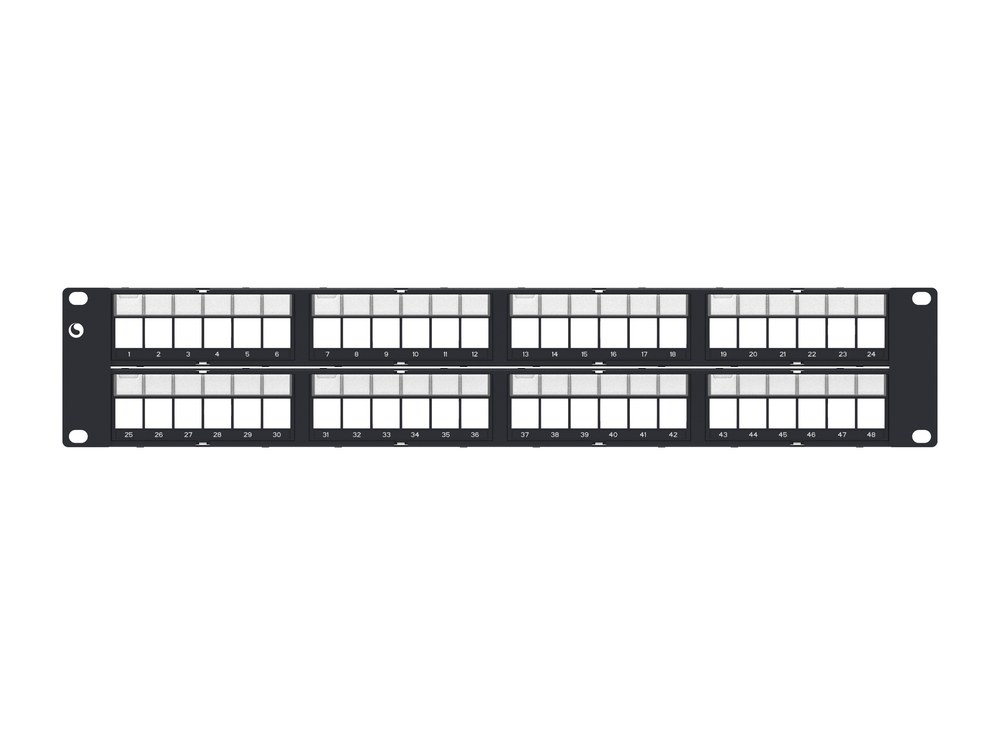

Mặt trước panel SDDM 2U 48 cổng (ảnh: CommScope).

Cảnh báo an toàn và các bước lắp

Hướng dẫn của hãng nêu bốn lưu ý an toàn: không lắp dây viễn thông ở vị trí ẩm ướt trừ khi dây được thiết kế cho môi trường ẩm; không lắp khi đang có giông sét; không chạm vào dây hay đầu nối chưa cách điện nếu mạch chưa được ngắt tại giao diện mạng; mọi dây nối vào thiết bị phải theo quy chuẩn xây dựng và tiêu chuẩn đi dây mạng hiện hành.

Trình tự lắp gồm: bắt panel lên rack 483 mm có lỗ universal bằng tuốc nơ vít chữ thập; gắn thanh quản lý cáp phía sau kèm dây dán xé; đấu cáp vào nhân rồi cài nhân lên panel; nối đất qua một trong hai vấu phía sau với lực siết đai ốc 1,1–1,6 N·m; cuối cùng ghi và gài nhãn. Nhân được tháo bằng tuốc nơ vít dẹt cỡ tối đa 2,9 mm đưa vào khe trên nhân, rồi rút ra phía sau.

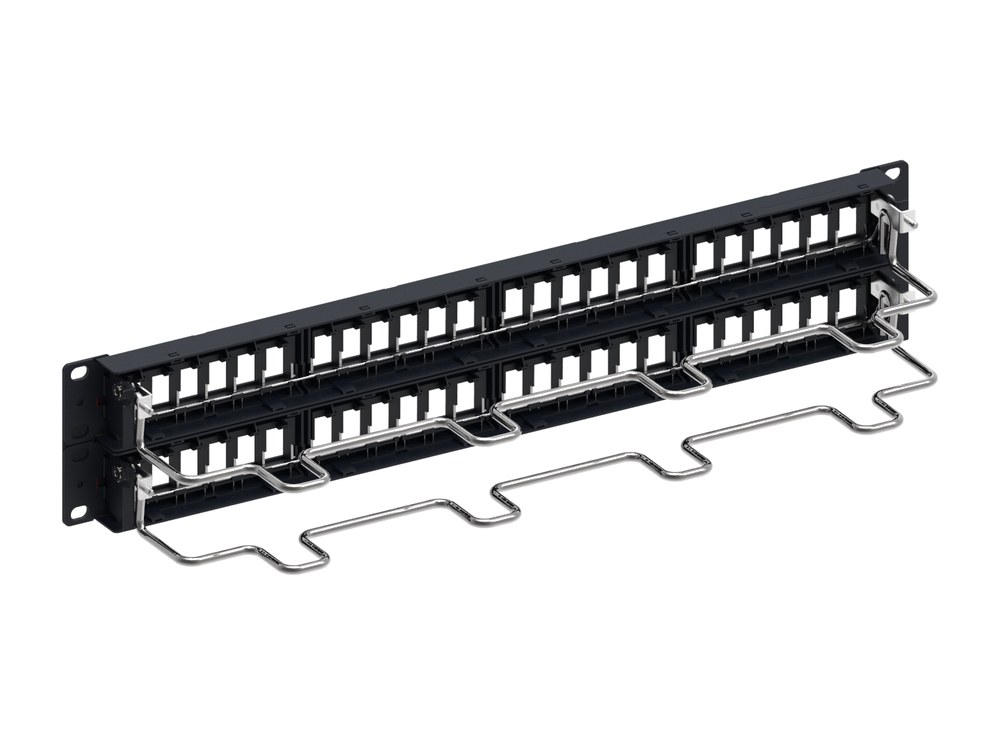

Phía sau panel 48 cổng (ảnh: CommScope).

Thông số khung và môi trường

Product Specification (17/07/2026) ghi chiều cao 88,9 mm (3,5 inch), chiều rộng 482,6 mm, chiều sâu kể cả phần quản lý cáp 119,38 mm. Khung làm từ nhựa nhiệt dẻo chịu va đập, chống cháy và thép sơn tĩnh điện, cấp chống cháy UL 94 V-0, tiêu chuẩn an toàn UL và cUL; mục tuân thủ ghi đạt RCM về an toàn điện và viễn thông, RoHS, UK RoHS, dưới ngưỡng China RoHS và ISO 9001:2015. Dải nhiệt độ vận hành −10 °C đến +60 °C, bảo quản −40 °C đến +70 °C, độ ẩm tối đa 95 % không ngưng tụ. Bao bì thân thiện môi trường, không có nhựa dùng một lần.

Trang hãng cung cấp thêm mô hình BIM cho Revit, Visio Stencil, tài liệu sức khỏe sản phẩm (HPD) và tuyên bố môi trường sản phẩm (EPD) cho dòng panel DDM, mẫu nhãn DYMO và mẫu giá nhãn DDM khổ A4, US Letter.

760237047 so với bản 24 cổng

Mua patch panel 760237047 tại Hợp Nhất

760237047 thuộc nhóm patch panel của danh mục thiết bị mạng. Bản 24 cổng cùng dòng là patch panel 24 port Commscope 760237046. Hàng chính hãng có CO/CQ, giao toàn quốc các ngày trong tuần. Giá hiển thị là giá tham khảo theo mã 760237047; gửi Email hoặc Zalo kèm cấu hình cần (panel, loại và số lượng nhân), Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.
