Patch Panel 24 Port Commscope SLX chống nhiễu 760237046

Patch panel Commscope 760237046 là gì?

760237046 (mã hãng CPP-SDDM-SL-1U-24) là patch panel RJ45 loại chống nhiễu kiểu SDDM – Shielded Discrete Distribution Module của CommScope, 24 cổng, cao 1U, mặt phẳng, màu đen, lắp tủ rack EIA 19 inch. Hãng mô tả mã này là “Shielded Discrete Distribution Module Panel, SL, 1U, 24 port, Black”, thuộc SLX Series, danh mục CommScope®, phân phối tại châu Á, Úc/New Zealand, EMEA, Mỹ Latinh và Bắc Mỹ.

Đây là khung panel dùng cho nhân SLX: tài liệu hướng dẫn 660106614 có tên “Shielded Discrete Distribution Module (SDDM) Panels for SLX Jacks” và ghi rõ ở bước cài nhân “Jacks ordered separately” – nhân đặt hàng riêng, không đi kèm khung. Ở mục hạng ANSI/TIA, bảng thông số của panel ghi “NA”.

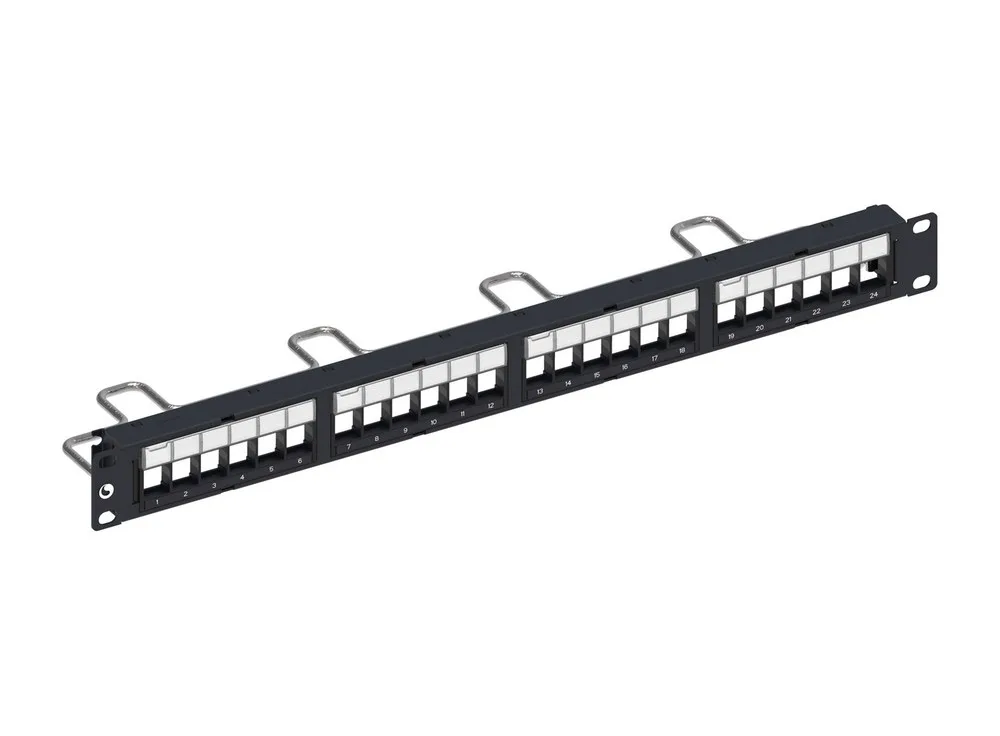

CPP-SDDM-SL-1U-24 nhìn nghiêng từ phía trước (ảnh: CommScope).

Nhân nào lắp được trên 760237046?

Mục sản phẩm liên quan trên trang 760237046 liệt kê các nhân SL-Series chống nhiễu:

• Category 6: 2153364 (có nắp che bụi), 2153448, USL600-SHLD.
• Category 6A: 2153365 (có nắp che bụi), 2153449, USL10G-SHLD.
• Phụ kiện: 760244550 ULH Kit-DDM – bộ giá nhãn đa năng cho panel DDM.

Ở chiều ngược lại, trang nhân SLX-6AS-L.AL (2153449-1, Cat6A chống nhiễu) đưa 760237046 vào danh sách sản phẩm liên quan, và bảng thông số của nhân ghi kiểu lắp “SL Series faceplates and panels”.

Danh mục linh kiện và dụng cụ

Theo hướng dẫn 660106614 (bản A, 6/2025), bản 24 cổng mặt phẳng gồm: 1 khung panel, 1 bộ vít bắt rack P12-24 × ½ inch, 1 bộ giá nhãn, 1 thanh quản lý cáp phía sau và 1 bộ dây dán xé. Dụng cụ cần có: tuốc nơ vít đầu chữ thập và tuốc nơ vít dẹt cỡ tối đa 2,9 mm.

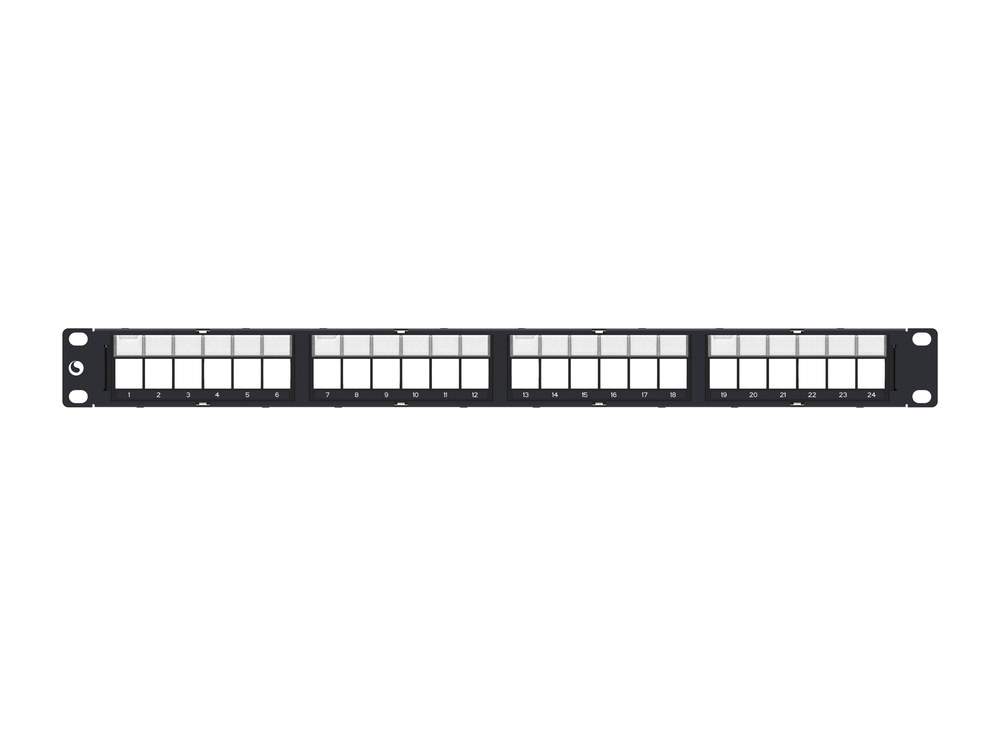

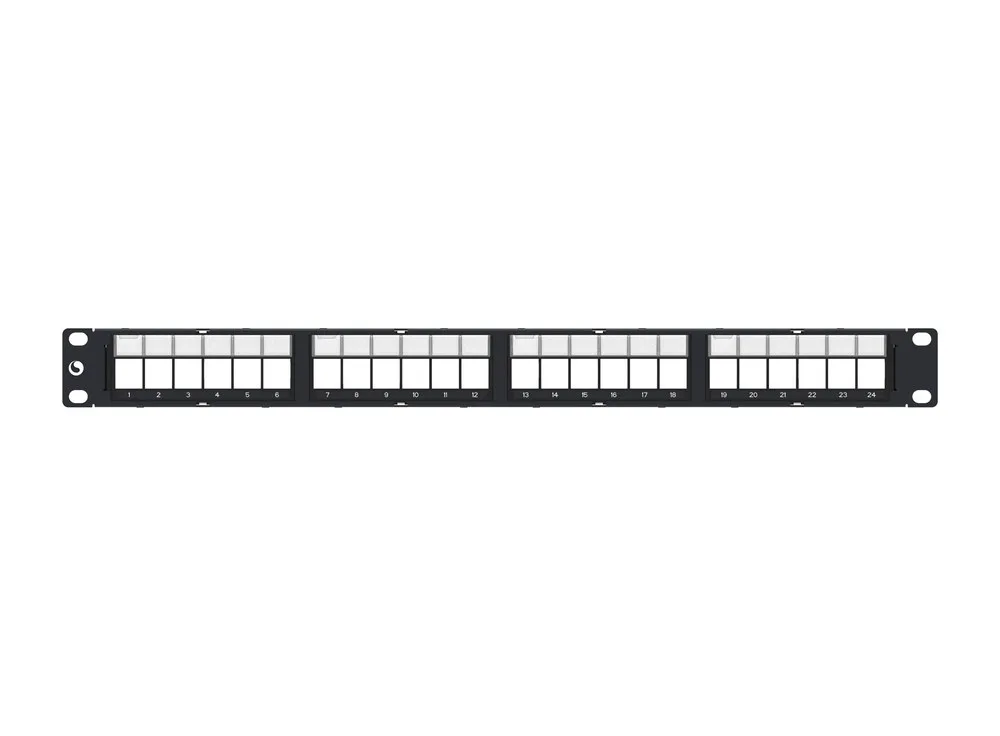

Mặt trước panel SDDM 1U 24 cổng (ảnh: CommScope).

Lắp panel và nối đất

1. Bắt panel vào rack 19 inch (483 mm) có lỗ kiểu universal.
2. Gắn thanh quản lý cáp phía sau và lắp bốn dây dán xé vào thanh.
3. Đấu cáp vào từng nhân theo hướng dẫn của nhân, cài nhân vào panel, đi cáp và bó bằng dây dán xé. Nối đất panel qua một trong hai vấu nối đất ở mặt sau bằng đai ốc khóa, theo quy trình được phê duyệt tại nơi lắp; siết đai ốc lục giác 10–15 in-lb (1,1–1,6 N·m).
4. Ghi nhãn trắng trong bộ giá nhãn, gài giá nhãn vào các module rồi đặt nhãn. Mẫu nhãn khổ letter và A4 có ở mục Template trên trang hãng.

Muốn tháo một nhân, đưa tuốc nơ vít dẹt tối đa 2,9 mm vào khe phía trên nhân, xoay để mở lẫy rồi rút nhân ra phía sau; một số vị trí cần tháo thanh quản lý cáp trước.

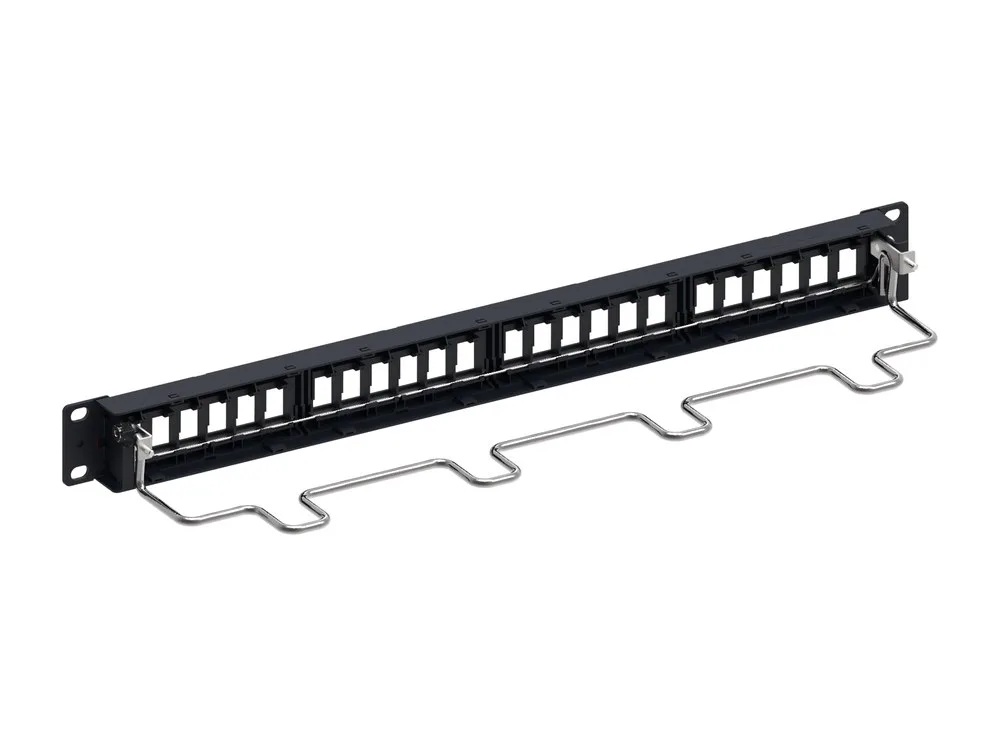

Phía sau panel 760237046 và thanh quản lý cáp (ảnh: CommScope).

Kích thước, vật liệu, môi trường

Bảng thông số (sửa đổi 17/07/2026): cao 44,45 mm, rộng 482,6 mm, sâu 119,38 mm tính cả phần quản lý cáp. Vật liệu gồm nhựa nhiệt dẻo chịu va đập, chống cháy và thép sơn tĩnh điện. Panel vận hành từ −10 °C đến +60 °C, bảo quản từ −40 °C đến +70 °C, độ ẩm đến 95 % không ngưng tụ, cấp chống cháy UL 94 V-0, đạt RCM, UL, cUL. Bao bì được hãng ghi là thân thiện môi trường, không dùng nhựa dùng một lần. Mã đạt RoHS, UK RoHS, dưới ngưỡng China RoHS, sản xuất theo ISO 9001:2015.

So sánh ba patch panel DDM Commscope

Đặt mua 760237046 tại Hợp Nhất

Panel thuộc nhóm patch panel trong danh mục thiết bị mạng. Nhân Cat6A dòng SLX đang bán là nhân mạng Cat6A Commscope 2153449-1; bản không chống nhiễu kèm nhân là patch panel Cat6 UTP Commscope 760242562. Hàng chính hãng, có CO/CQ, giao toàn quốc các ngày trong tuần. Giá đầu trang là giá tham khảo theo mã 760237046; để nhận báo giá chi tiết theo cấu hình panel và số nhân, quý khách gửi Email hoặc Zalo, Hợp Nhất trả lời qua Email trong ngày làm việc.
