Cáp mạng Commscope Cat6 U/UTP 24 AWG 1427071-6

Cáp mạng Commscope 1427071-6 là loại cáp gì?

1427071-6 là cuộn cáp mạng Category 6 không màn chắn (U/UTP) của CommScope thuộc danh mục NETCONNECT, tên hàng trên trang hãng là “CS30CM BLU C6 4/24 U/UTP RIB 305M”. Cáp có 4 đôi dây, 8 sợi đồng trần dạng đặc cỡ 24 AWG, vỏ PVC màu xanh dương đạt cấp cháy CM, đóng gói hộp cuộn (reel in box) dài 304,8 m, tức 1000 ft.

Hãng xếp mã này vào nhóm cáp ngang (horizontal), mã dòng CS30CM, khu vực phân phối châu Á và Mỹ Latinh. Tại Hợp Nhất, 1427071-6 nằm trong danh mục dây cáp mạng cùng các mã Cat6, Cat5e và Cat6A của nhiều hãng.

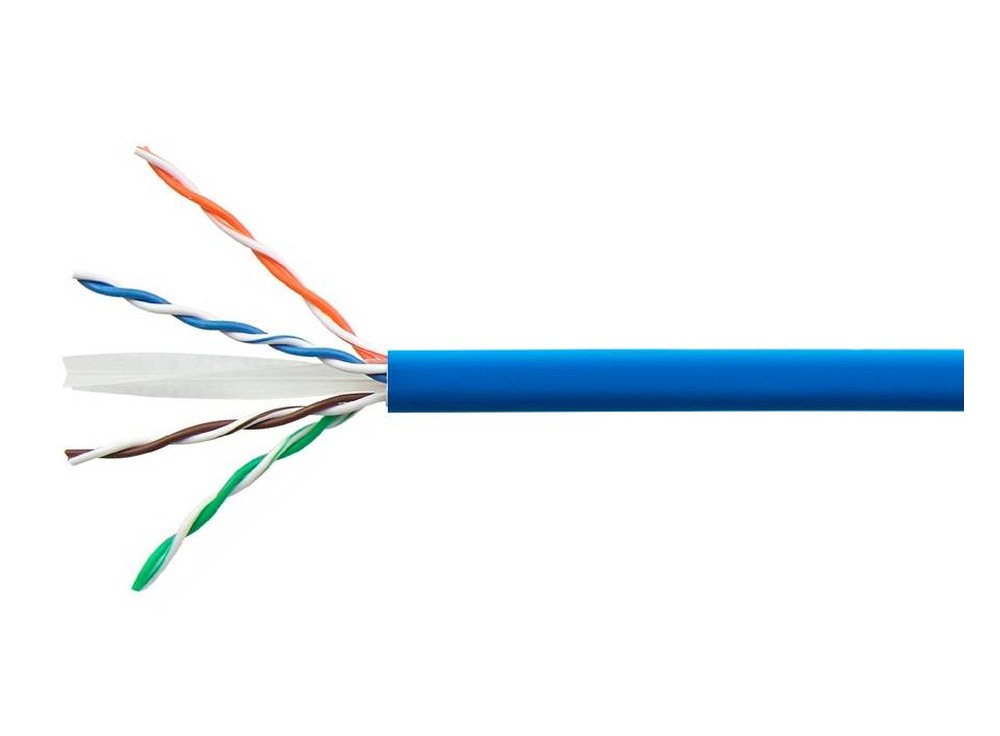

Cáp Cat6 U/UTP 24 AWG vỏ xanh dương dòng CS30CM (ảnh: CommScope).

Hãng công bố gì về mã 1427071-6?

Bản Product Specification của CommScope (sửa đổi ngày 31/07/2026, tải ở nút Datasheet trên trang này) và trang sản phẩm trên commscope.com ghi các thông tin chính sau:

• Chuẩn và cấu trúc: ANSI/TIA Category 6, kiểu U/UTP không màn chắn, 4 đôi, 8 sợi dẫn đặc (solid) bằng đồng trần 24 AWG, cách điện polyolefin.
• Kích thước: đường kính sợi đã bọc cách điện 0,909 mm; đường kính ngoài danh định của vỏ 5,41 mm.
• Tiêu chuẩn truyền dẫn: ANSI/TIA-568.2-D, CENELEC EN 50288-6-1 và ISO/IEC 11801 Class E; tần số làm việc tối đa 250 MHz.
• Điện: trở kháng đặc tính 100 Ω; điện trở một chiều tối đa 9,38 Ω/100 m, mất cân bằng điện trở tối đa 5 %; điện áp vận hành tối đa 80 V; độ bền điện môi tối thiểu 1500 Vac hoặc 2500 Vdc.
• Truyền sóng: vận tốc truyền danh định (NVP) 68 %; trễ lan truyền tối đa 536 ns/100 m ở 250 MHz; lệch trễ giữa các đôi (delay skew) tối đa 45 ns; điện dung tương hỗ 5,6 nF/100 m ở 1 kHz.
• Môi trường: loại non-plenum, thử cháy cấp CM theo UL 1685; tuân thủ RoHS, UK RoHS và dưới ngưỡng China RoHS.

Toàn bộ các dòng trên được tập hợp ở mục Thông số kỹ thuật bên dưới. Những chỉ tiêu hãng không công bố cho mã này thì chúng tôi không ghi thêm.

Cấp nguồn PoE qua cáp 1427071-6

Mục Remote Powering trong tài liệu hãng ghi cáp đáp ứng đầy đủ các khuyến nghị của IEEE 802.3bt (Type 4) về cấp nguồn an toàn qua cáp mạng, với điều kiện lắp đặt theo ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 hoặc TIA TSB-184-A.

Thông báo kỹ thuật “Use of CommScope NETCONNECT cabling for PoE applications” của hãng giải thích thêm: thiết bị cấp nguồn Type 4 cấp dòng 0,86 A mỗi đôi (0,43 A mỗi sợi) trên cả 4 đôi. CommScope khuyến nghị giới hạn mỗi bó tối đa 24 sợi cáp ngang để độ tăng nhiệt của bó cáp không quá 15 °C, đồng thời khẳng định cáp NETCONNECT từ Class D (Cat5e) trở lên đáp ứng khuyến nghị của IEEE 802.3af, 802.3at và 802.3bt.

Kiểm định độc lập của dòng CS30CM

Trang sản phẩm có kèm văn bản Test Verification of Conformity do Intertek Testing Services NA cấp ngày 12/05/2020 cho cáp mã dòng CS30CM (Category 6, 4 đôi, 24 AWG, U/UTP, CM, sợi đặc). Văn bản xác nhận mẫu thử đạt yêu cầu truyền dẫn của ANSI/TIA-568.2-D-2018 (mục 6.6), ISO/IEC 11801-1 bản 1.0 năm 2017 (mục 9.3) và IEC 61156-5 bản 2.1 (mục 6.2 và 6.3), theo báo cáo thử nghiệm số 104323123CRT-001a và 104323123CRT-001b.

Lắp đặt và bảo quản theo khuyến nghị hãng

Bán kính uốn tối thiểu hãng ghi là 4 lần đường kính ngoài; với đường kính danh định 5,41 mm, con số này vào khoảng 21,6 mm. Nhiệt độ khi kéo và lắp cáp là 0 °C đến +60 °C, nhiệt độ vận hành −20 °C đến +60 °C, nhiệt độ lưu kho −20 °C đến +80 °C. Vỏ PVC cấp CM dùng cho không gian non-plenum theo phân loại của hãng.

So sánh 1427071-6 với các mã cáp Cat6 Commscope khác

Bảng dưới chỉ đặt cạnh nhau số liệu trong tài liệu hãng của ba mã Cat6 U/UTP Commscope có trên Hợp Nhất.

Theo bảng, 1427071-6 và 1427070-6 cùng cỡ sợi 24 AWG và cùng kiểu hộp cuộn, khác nhau ở vật liệu vỏ: PVC cấp CM so với LSZH ít khói, không halogen. Mã 4-1427254-6 dùng sợi 23 AWG, đường kính ngoài lớn hơn, xem chi tiết tại trang cáp mạng Commscope Cat6 UTP 4-1427254-6.

Mua cáp Commscope 1427071-6 chính hãng tại Hợp Nhất

Hợp Nhất phân phối 1427071-6 chính hãng CommScope, đầy đủ giấy tờ CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá ở đầu trang là giá tham khảo cho một cuộn 305 m; gửi yêu cầu qua Email hoặc Zalo để nhận báo giá chi tiết theo số lượng trong ngày làm việc. Bản Product Specification của hãng tải ở nút Datasheet. Các mã cùng chuẩn của những hãng khác xem tại nhóm cáp mạng Cat6.
