Cáp mạng Legrand Cat6 UTP LSZH 032754

Cáp mạng Legrand Cat6 UTP LSZH 032754: vỏ ít khói không halogen, Euroclass Dca

Cáp mạng Legrand Cat6 UTP LSZH mã 032754 là dây cáp mạng Category 6 không màn chắn của Legrand, tên trong e-catalogue hãng là "Cable category 6 U/UTP 4 pairs LSZH Euroclass Dca 305 meters blue". Điểm làm nên giá trị của mã này là lớp vỏ LSZH: theo Legrand, vật liệu ít khói, không halogen chỉ sinh lượng khói hạn chế và không phát ra khí halogen khi gặp nguồn nhiệt lớn, được xếp hạng phản ứng cháy Euroclass Dca-s2,d2,a1 theo EN 13501-6. Bên trong là 4 đôi sợi đồng trần đặc 0,56 mm (23 AWG) cách điện PE, vỏ màu xanh RAL 5015, cuộn 305 m, mã EAN 3245060327545.

Hợp Nhất phân phối mã 032754 chính hãng kèm CO/CQ, báo giá qua Email trong ngày làm việc. Công trình không yêu cầu vỏ LSZH thì chọn bản vỏ PVC Legrand Cat6 UTP PVC 032755 rẻ hơn; các hãng khác cùng chuẩn xem tại nhóm cáp mạng Cat6.

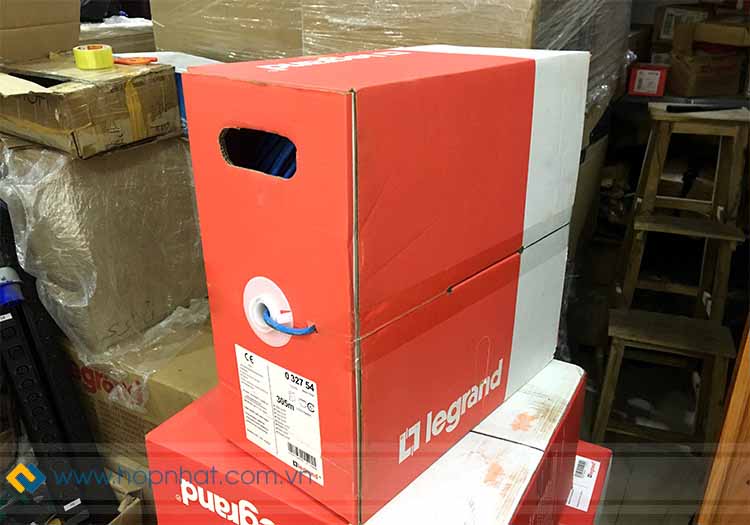

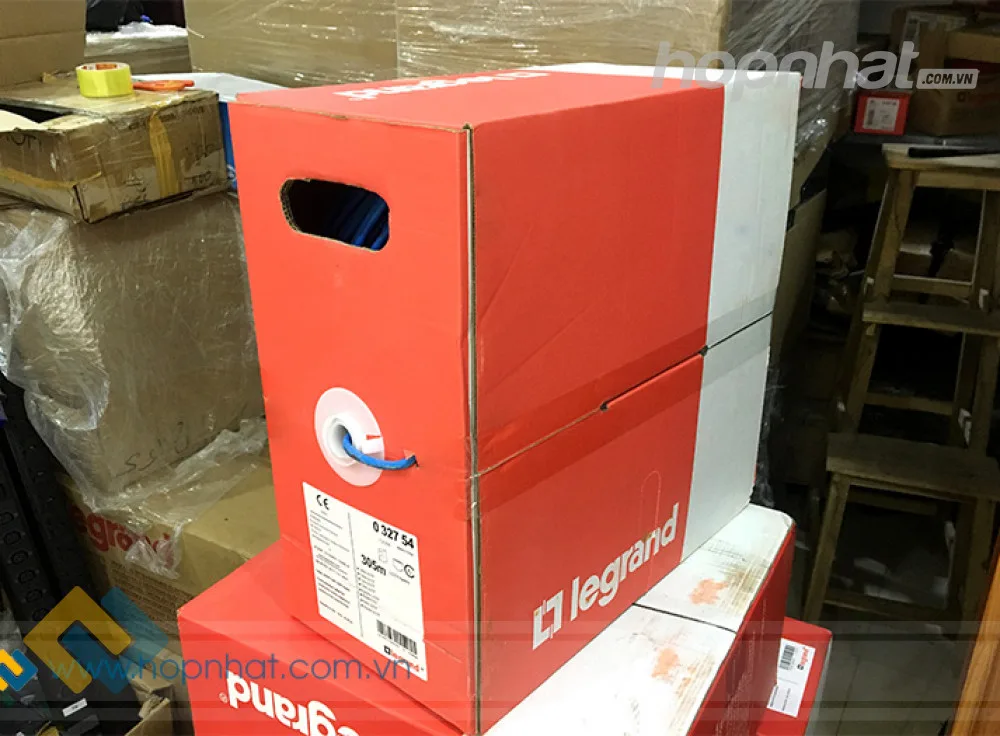

Hình ảnh: thùng 305 m cáp mạng Legrand Cat6 UTP LSZH mã 032754 tại kho Hợp Nhất

LSZH và Euroclass Dca có ý nghĩa gì với công trình?

LSZH viết tắt của Low Smoke Zero Halogen. Vỏ PVC thông thường chứa clo; khi cháy sinh nhiều khói đen và khí HCl ăn mòn, gây ngạt và hỏng thiết bị điện tử. Vỏ LSZH thay bằng hợp chất không halogen nên khói ít, trong hơn và không tạo khí axit, giúp người thoát nạn nhìn rõ lối đi. Legrand công bố mã 032754 đạt cùng lúc bốn phép thử: chống cháy lan IEC 60332-1-2, mật độ khói thấp EN IEC 61034-2, không halogen EN IEC 60754-1 và EN IEC 60754-2; phân hạng Euroclass Dca với các chỉ số phụ s2 (khói), d2 (giọt cháy) và a1 (độ axit) theo quy định sản phẩm xây dựng CPR của châu Âu.

Ở Việt Nam, cáp vỏ ít khói không halogen thường được chỉ định cho tầng hầm, hành lang thoát nạn, bệnh viện, trường học, trung tâm thương mại, nhà ga, sân bay và phòng máy chủ, nơi hồ sơ thẩm duyệt phòng cháy yêu cầu hạn chế khói độc. Khi hồ sơ ghi "cáp mạng LSZH" hoặc "cáp Cat6 không halogen", mã 032754 là bản đúng yêu cầu trong dòng Legrand.

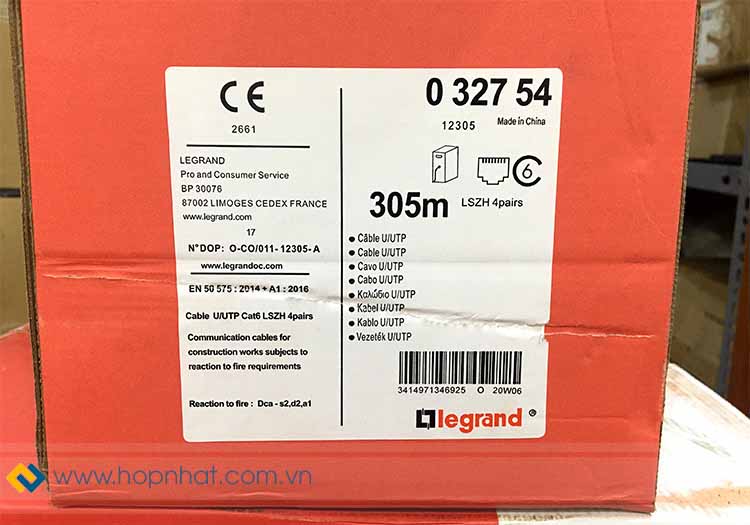

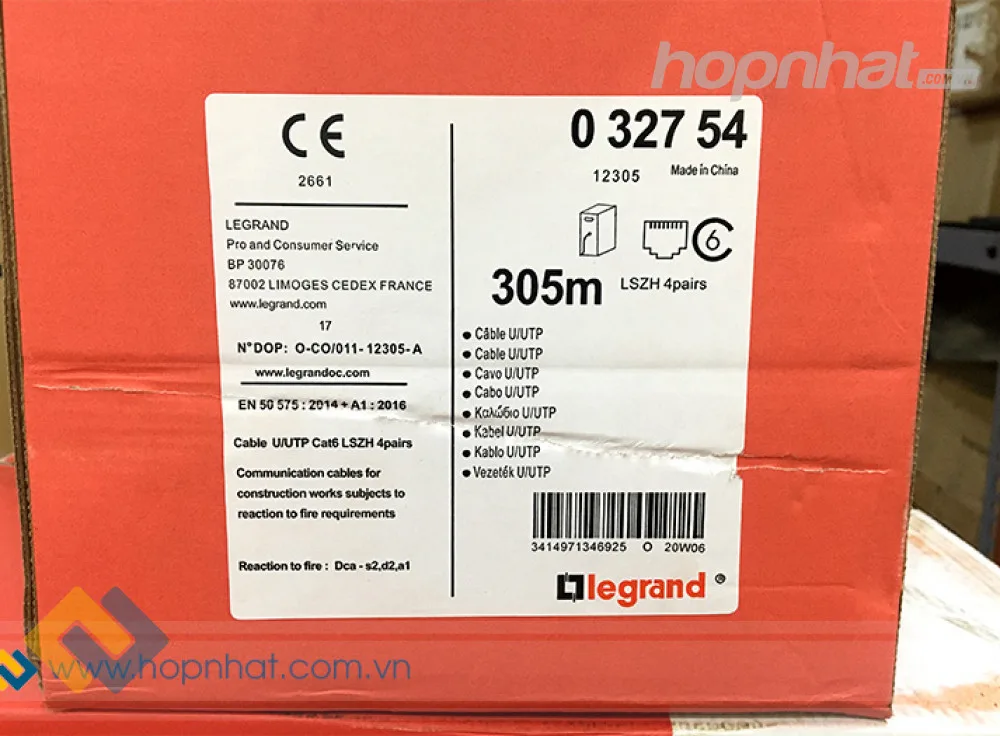

Hình ảnh: tem trên thùng in mã 032754, mã vạch và quy cách bấm RJ45

Số liệu Legrand công bố cho mã 032754

• Loại cáp: Category 6 U/UTP, 4 đôi, tốc độ dữ liệu tới 1 Gigabit/giây; tuân thủ ISO/IEC 11801 và ANSI/TIA 568.
• Sợi dẫn: đồng trần dạng đặc (class 1), đường kính 0,56 mm, tiết diện danh định 0,25 mm², cỡ 23 AWG; cách điện lõi bằng PE.
• Vỏ ngoài LSZH màu xanh RAL 5015; đường kính ngoài xấp xỉ 6,2 mm; khối lượng 43 kg/km.
• Trở kháng đặc tính 100 Ω; hệ số vận tốc truyền NVP 66 %.
• Cấp nguồn qua Ethernet: tương thích ứng dụng IEEE 802.3bt PoE++ khi lắp đặt theo ISO/IEC 14763-2 và EN 50174-2:2018.
• Nhiệt độ: 0 đến 50 °C khi thi công, −20 đến 60 °C khi vận hành và lưu kho; bán kính uốn tối thiểu 50 mm khi kéo trong máng dẫn hướng, 25 mm khi để tự do.
• Chiều dài 305 m một cuộn, đóng trong thùng carton.

Bảng thông số theo từng dòng nằm ở mục "Thông số kỹ thuật" bên dưới trang.

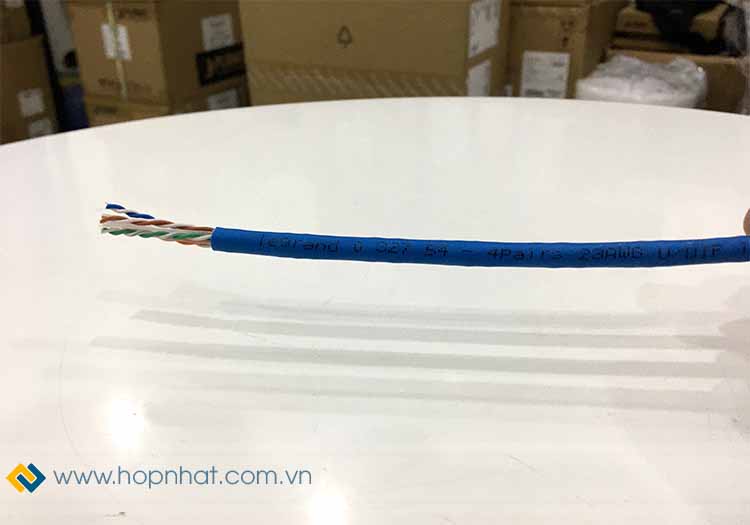

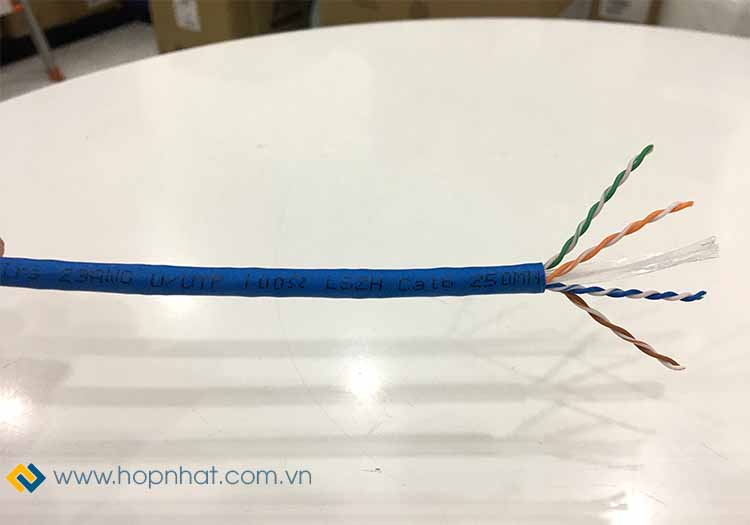

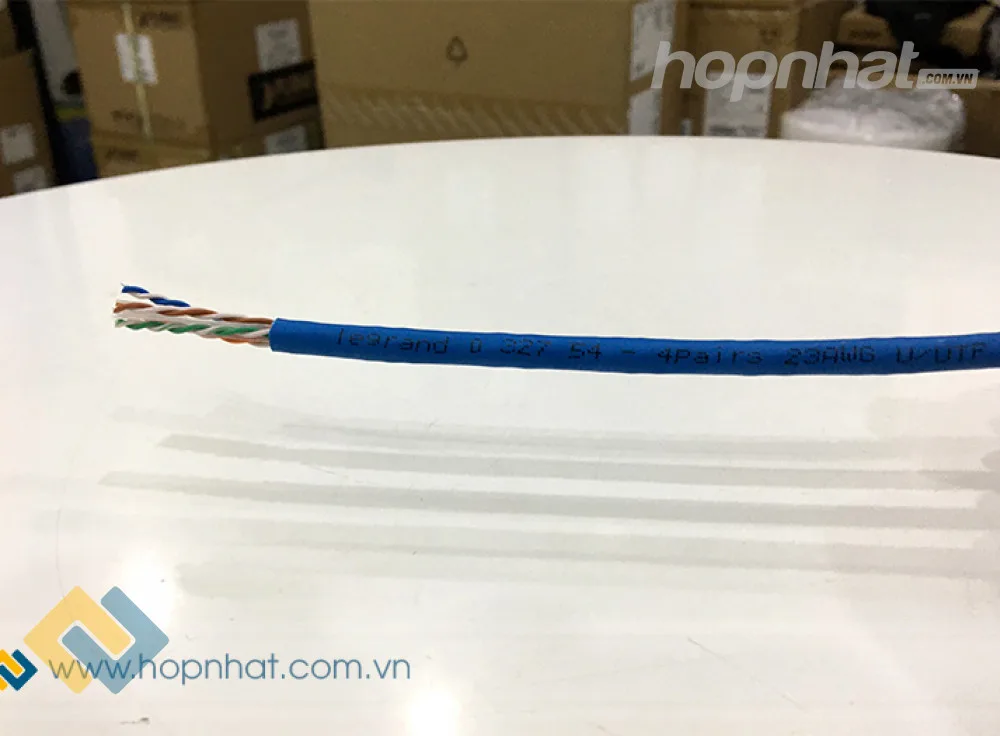

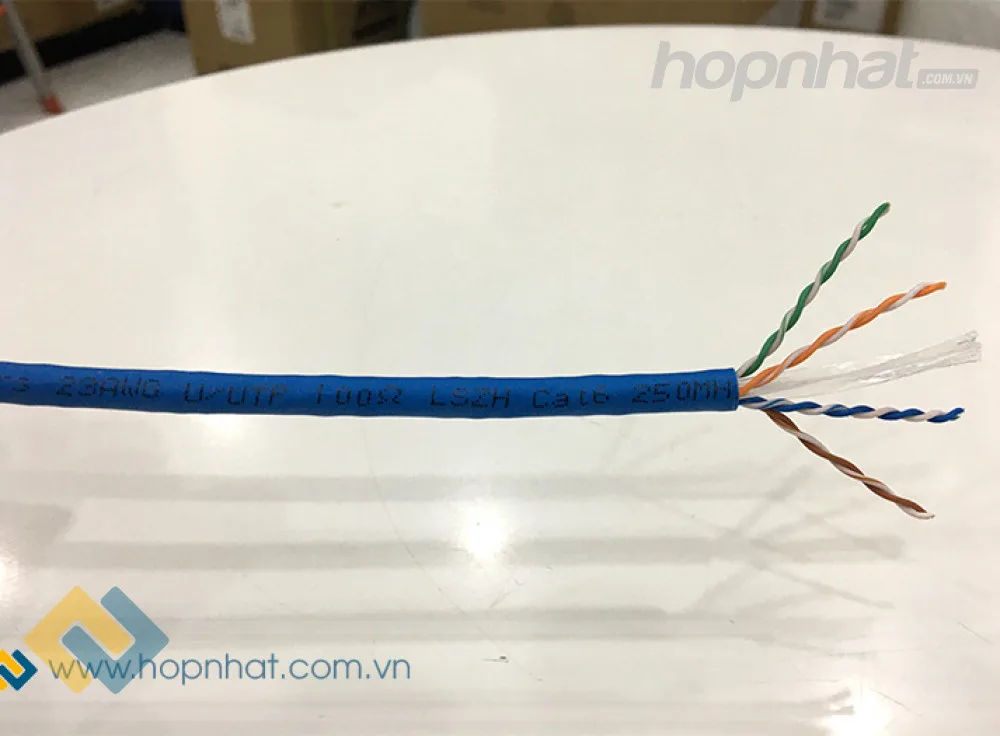

Hình ảnh: 4 đôi sợi đồng 0,56 mm cách điện PE bên trong vỏ LSZH của mã 032754

032754 (LSZH) và 032755 (PVC): khác nhau ở đâu?

Ngoài lớp vỏ, bản LSZH còn dùng sợi đồng 23 AWG to hơn bản PVC 24 AWG và được hãng công bố tương thích PoE++ 802.3bt, nên đây cũng là mã Legrand Cat6 nên chọn khi cấp nguồn cho bộ phát Wi-Fi, camera PTZ hay màn hình hiển thị công suất lớn, dù công trình không bắt buộc cáp không halogen.

Hướng dẫn chọn và thi công cáp Cat6 LSZH Legrand

• Xác định khu vực bắt buộc dùng cáp không halogen theo hồ sơ phòng cháy, đặt 032754 cho các khu vực đó và có thể dùng 032755 cho phần còn lại để tối ưu ngân sách.
• Đường kính 6,2 mm và bán kính uốn 50 mm trong máng dẫn hướng cần được tính khi chọn ống luồn, hộp nối và khi bẻ góc; không kéo cáp ở nhiệt độ dưới 0 °C.
• Dùng nhân mạng, hạt mạng và patch panel Cat6 cùng hệ để toàn kênh đạt Class E; dây nhảy hai đầu cũng nên là Cat6.
• Vỏ LSZH cứng hơn PVC nên khi tuốt vỏ cần dao chuyên dụng chỉnh đúng độ sâu để không cứa vào cách điện PE của sợi.

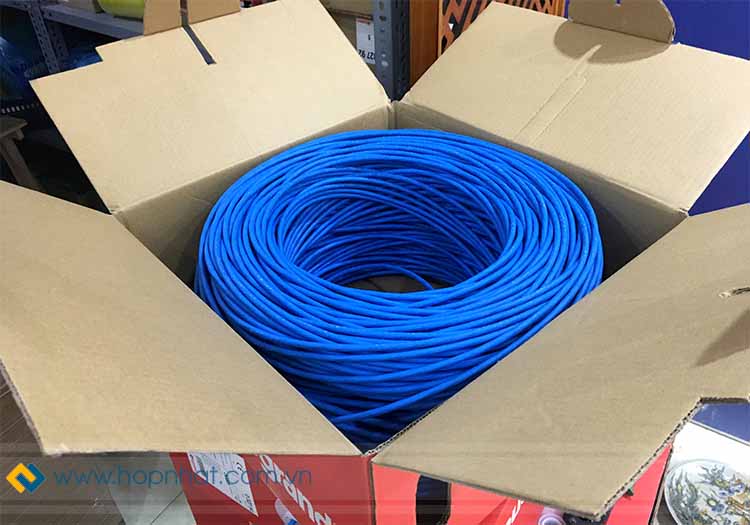

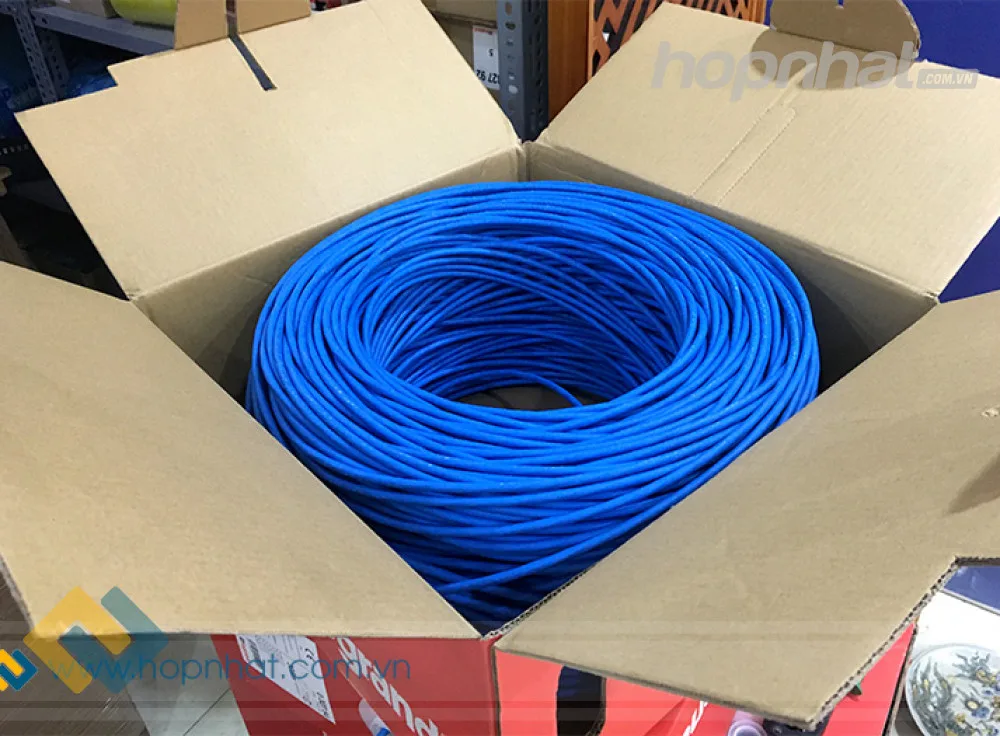

Hình ảnh: mở thùng cáp Legrand 032754, đầu cáp xanh kéo ra từ lõi cuộn

Ứng dụng tiêu biểu

Mã 032754 phù hợp hạ tầng mạng tòa nhà văn phòng cao tầng, bệnh viện, trường học, trung tâm dữ liệu quy mô vừa, nhà ga và các công trình công cộng có yêu cầu vật liệu cáp ít khói. Với sợi 23 AWG và công bố PoE++, cáp dùng tốt cho bộ phát Wi-Fi 6, camera IP, điện thoại IP và thiết bị IoT cấp nguồn qua dây mạng trong kênh tới 100 m của chuẩn Class E. Khi cần 10 Gigabit đủ 100 m với vỏ LSZH, Hợp Nhất có Panduit Cat6A U/UTP LSZH để quý khách so sánh.

Mua cáp mạng Legrand Cat6 UTP LSZH 032754 tại Hợp Nhất

Hợp Nhất giao mã 032754 nguyên thùng 305 m từ kho Hà Nội và TP.HCM, kèm CO/CQ theo lô, hóa đơn VAT và tài liệu kỹ thuật của Legrand phục vụ hồ sơ thẩm duyệt. Quý khách gửi số thùng, danh mục phụ kiện Cat6 đi kèm và địa chỉ nhận hàng để nhận báo giá qua Email trong ngày làm việc.

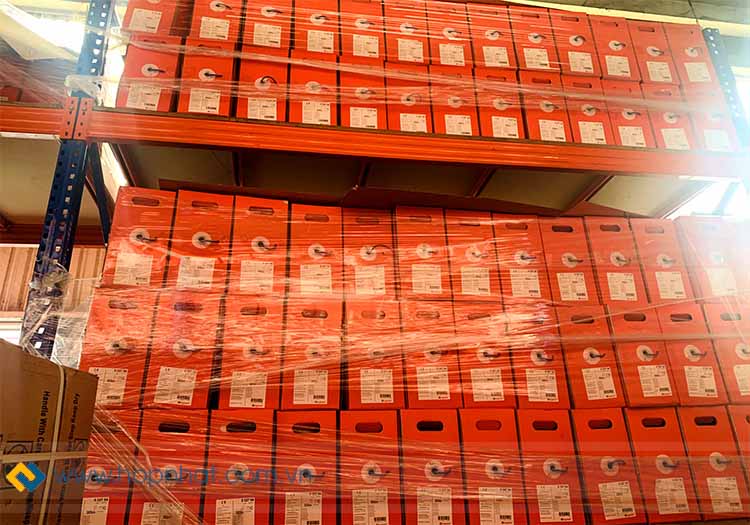

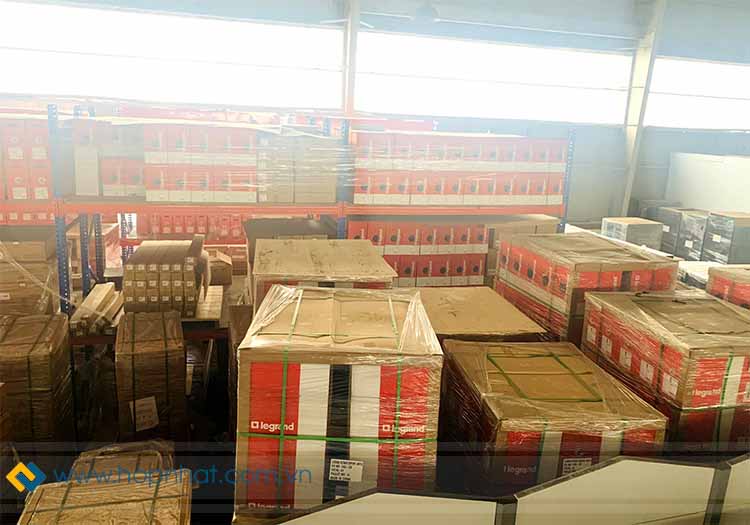

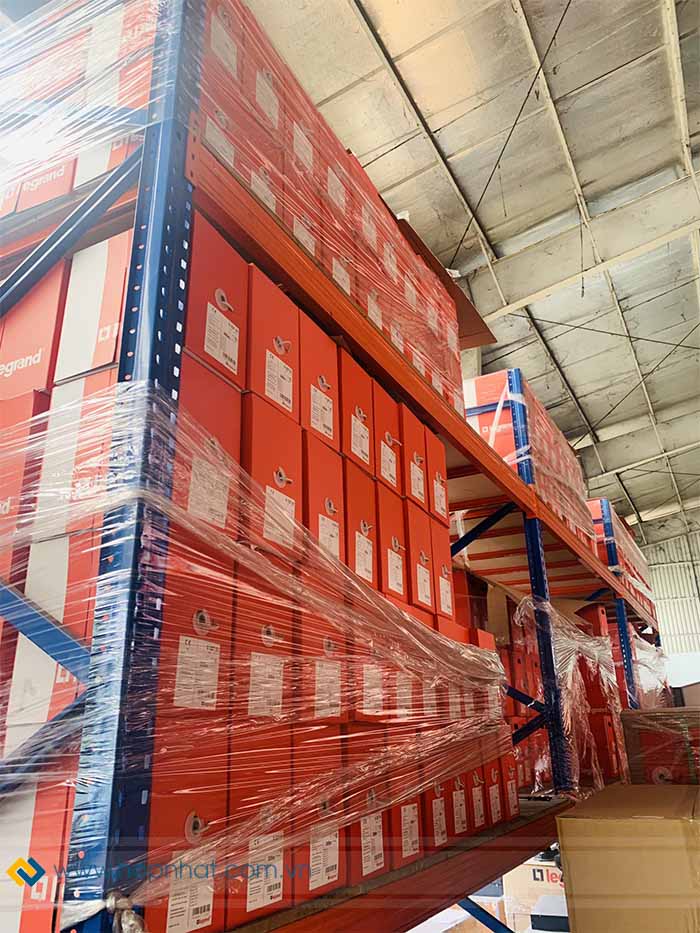

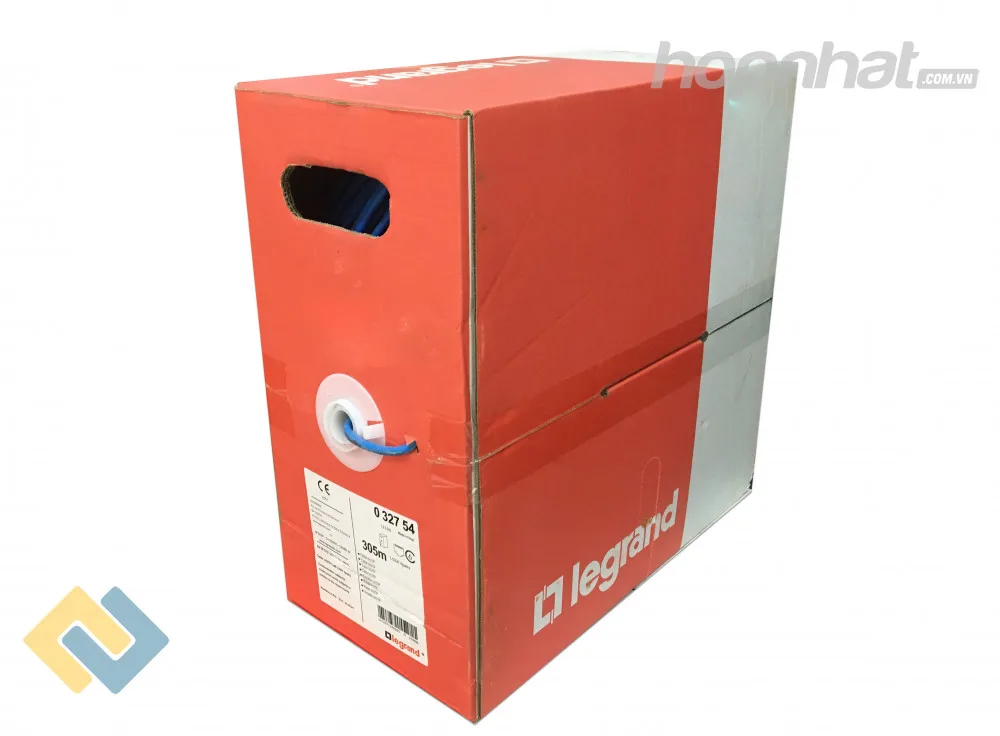

Hình ảnh: cáp mạng Legrand Cat6 LSZH xếp nguyên thùng tại kho Hợp Nhất
