Dây nhảy quang Multimode OM4 LC-LC Duplex LSZH 5m Panduit NKFPZ22LLLSM005

Dây nhảy OM4 5 m Panduit NKFPZ22LLLSM005

Dây NKFPZ22LLLSM005 dài 5 m (16,4 ft), là patch cord quang NetKey® hai sợi OM4 của Panduit với đầu LC duplex ở cả hai phía. Theo trang hãng, cáp của mã có áo 2 mm bằng vật liệu LSZH, hiệu năng suy hao chèn mức Standard.

Panduit xếp mã vào nhóm “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord”. Bản vẽ khách hàng M01302DD-DC của hãng áp chung cho các cụm dây duplex cỡ cáp 1,6 / 1,8 / 2,0 / 3,0 mm; với dòng OM4 LC-LC, mô tả của hãng ghi cỡ 2,0 mm.

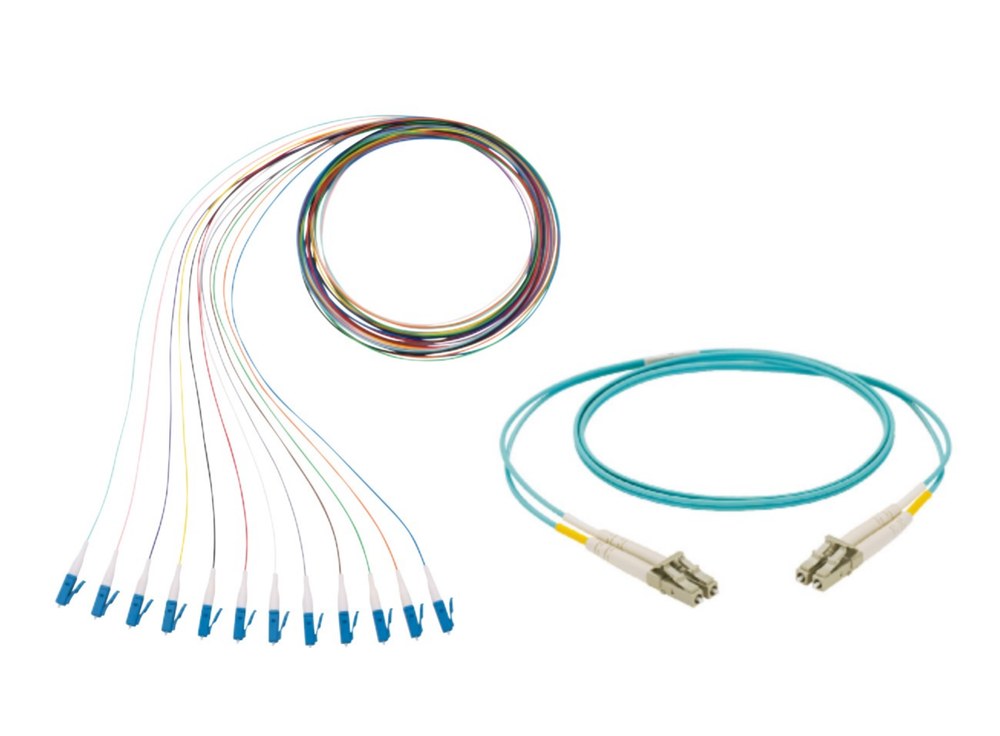

Ảnh dòng NetKey trên trang đầu spec sheet NKSP76 (ảnh: Panduit).

Vỏ LSZH và các phép thử

Spec sheet NKSP76 ghi vỏ khói thấp không halogen của dây NetKey thử theo IEC 60332-1, IEC 60754-2 và IEC 61034. Bản áo riser (OFNR) của cùng dòng thử theo UL 1666 và c(UL) FT-4 và mang chữ R ở vị trí thứ 8 của mã; NKFPZ22LLLSM005 mang chữ L, tức bản LSZH.

Môi trường vận hành và RoHS

Bản vẽ M01302DD-DC ghi dải nhiệt độ vận hành của dây nhảy và pigtail NetKey từ −10 °C đến +60 °C. Cũng bản vẽ đó yêu cầu mọi vật liệu, linh kiện đáp ứng giới hạn chất theo RoHS (chỉ thị châu Âu 2011/65/EC), cụm dây đáp ứng TIA/EIA-568-C.3 hoặc tiêu chuẩn IEC tương đương, đầu nối đạt FOCIS.

Kết cấu dòng NetKey theo spec sheet

• Dây nhảy và pigtail NetKey có ba loại sợi: đơn mode OS2, đa mode OM3 và OM4.
• Kiểu đầu nối của dòng: LC và SC.
• Mã trang này: sợi OM4, đầu LC duplex hai đầu; suy hao chèn tối đa 0,30 dB, suy hao phản hồi tối thiểu 26 dB.
• Dây dưới 10 m theo bản vẽ hãng không ngắn hơn độ dài trong mã, dư tối đa 10 cm.

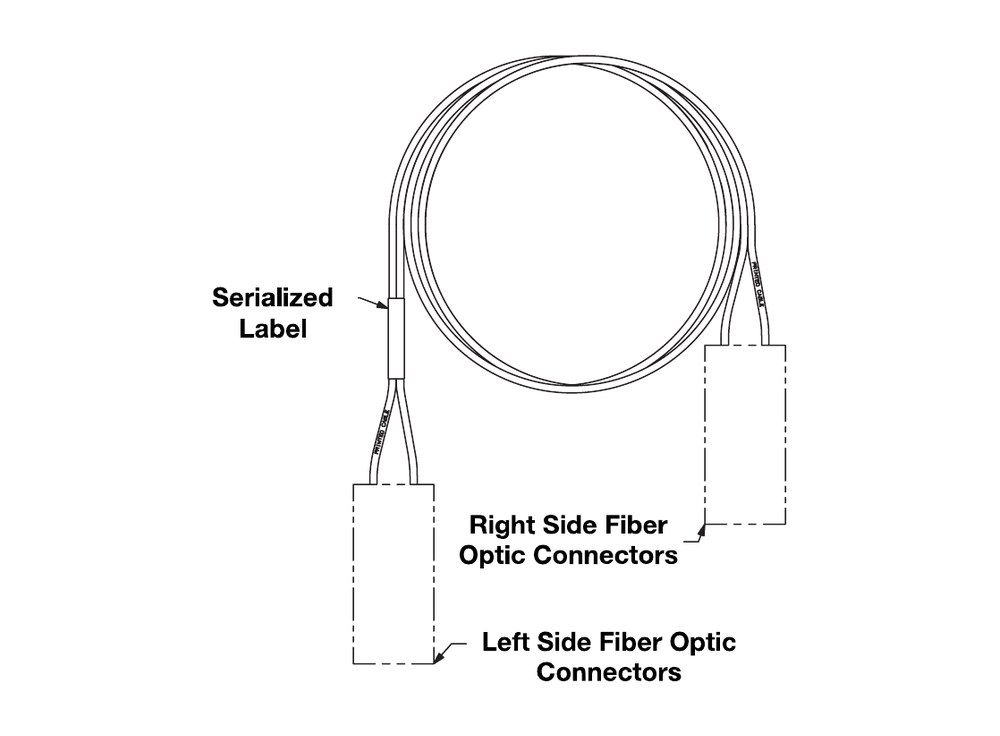

Bản vẽ patch cord NetKey trong spec sheet NKSP76 (ảnh: Panduit).

Khi nào chọn mã 5 m?

Hãng mô tả dây NetKey cho đấu liên thông, đấu chéo ở khu vực cáp vào tòa nhà, phòng viễn thông, trung tâm dữ liệu, tại bàn làm việc và để nối cassette đấu sẵn ở các vùng phân phối. NKFPZ22LLLSM005 dùng khi khoảng nối cần sợi OM4, đầu LC duplex hai phía và dây dài 5 m; trong các mã OM4 LC-LC NetKey Hợp Nhất có, 5 m đứng sau bản 10 m về độ dài.

Liên hệ mua NKFPZ22LLLSM005

Mua NKFPZ22LLLSM005 tại Hợp Nhất, quý khách nhận hàng Panduit chính hãng có CO/CQ, giao tận nơi trên toàn quốc vào các ngày trong tuần. Mức giá đăng trên trang để tham khảo; yêu cầu gửi qua Zalo hoặc Email sẽ được trả lời bằng báo giá chi tiết qua Email trong ngày làm việc. Trang hãng ghi thùng carton 30 dây, mỗi gói 1 dây, UPC 61305625595. Bản ngắn hơn: dây OM4 3 m NKFPZ22LLLSM003. Xem thêm nhóm dây nhảy quang OM4 và danh mục dây nhảy quang.
