Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 5m Panduit NKFP92ELLLSM005

Tổng quan dây nhảy quang Panduit NKFP92ELLLSM005

Dây NKFP92ELLLSM005 có chiều dài 5 m (16,4 ft), là bản dài nhất thứ hai trong các mã dây NetKey® OS2 LC-LC mà Hợp Nhất cung cấp. Theo trang Panduit, đây là dây nhảy hai sợi dùng sợi singlemode OS2, đầu nối LC duplex, áo LSZH dày 1,6 mm.

Hãng xếp mã vào nhóm “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord”: hai sợi nằm trong cáp duplex dạng zipcord có áo bọc. Spec sheet NKSP76 ghi dây nhảy NetKey dùng cáp zipcord 1,6 mm hoặc 3,0 mm; bảng mã cho biết loại 1,6 mm (chữ E) dành cho sợi OM3 và OS2, còn loại 3,0 mm chỉ có ở dây SC-SC.

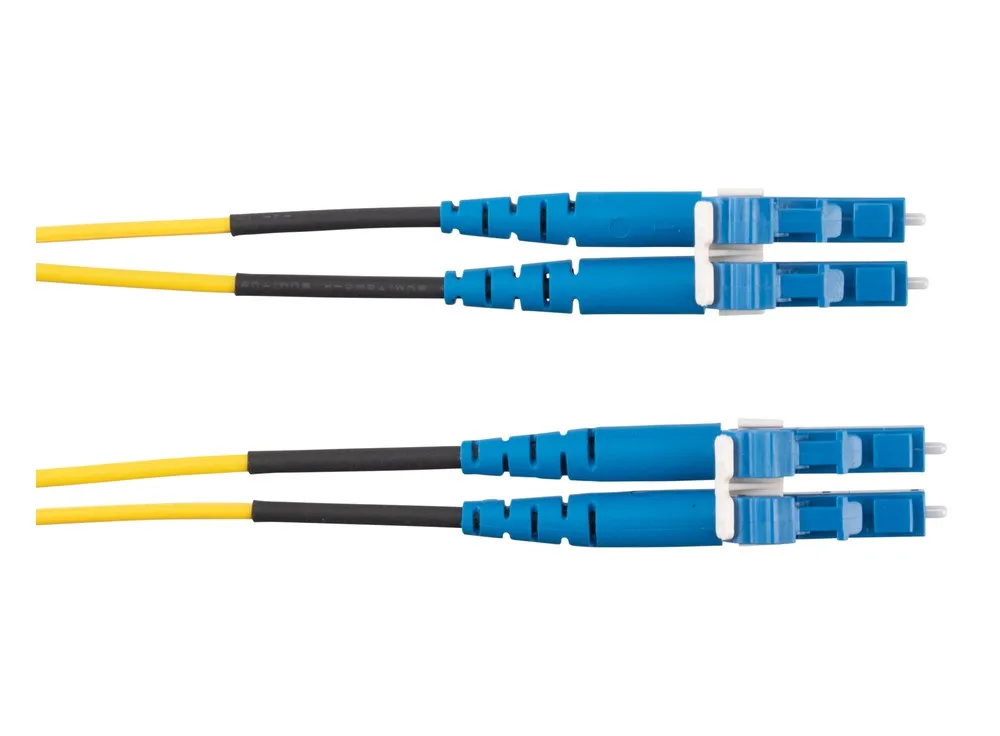

Dây OS2 NKFP92ELLLSM005 dùng đầu LC duplex cho cả hai đầu (ảnh: Panduit).

Vỏ LSZH theo ba tiêu chuẩn IEC

Trong mục cấu tạo, Panduit ghi áo khói thấp không halogen (LSZH) của dây NetKey đạt IEC 60332-1, IEC 60754-2 và IEC 61034. Mã NKFP92ELLLSM005 mang chữ L ở vị trí thứ 8, tức là bản LSZH; nếu cần áo riser (OFNR, theo UL 1666 và c(UL) FT-4), cùng dòng có mã chữ R.

Thông số đáng chú ý

• Đường kính sợi 9 µm theo trang hãng; quy ước màu áo của sợi OS2 là vàng.
• Suy hao chèn lớn nhất 0,30 dB, suy hao phản hồi nhỏ nhất 50 dB (spec sheet).
• Phân cực Standard A-B; đầu A và đầu B đều là LC duplex.
• Thùng carton tiêu chuẩn 30 dây, mỗi gói 1 dây; mã UPC 07498392389.

Môi trường làm việc và RoHS

Bản vẽ khách hàng M01302DD-DC của Panduit nêu dải nhiệt độ vận hành −10 °C đến +60 °C cho dây nhảy và pigtail NetKey. Cũng bản vẽ này yêu cầu mọi vật liệu, linh kiện đáp ứng giới hạn chất của RoHS (chỉ thị châu Âu 2011/65/EC); dây xuất xưởng có nắp chống bụi trên đầu nối, mỗi túi một dây.

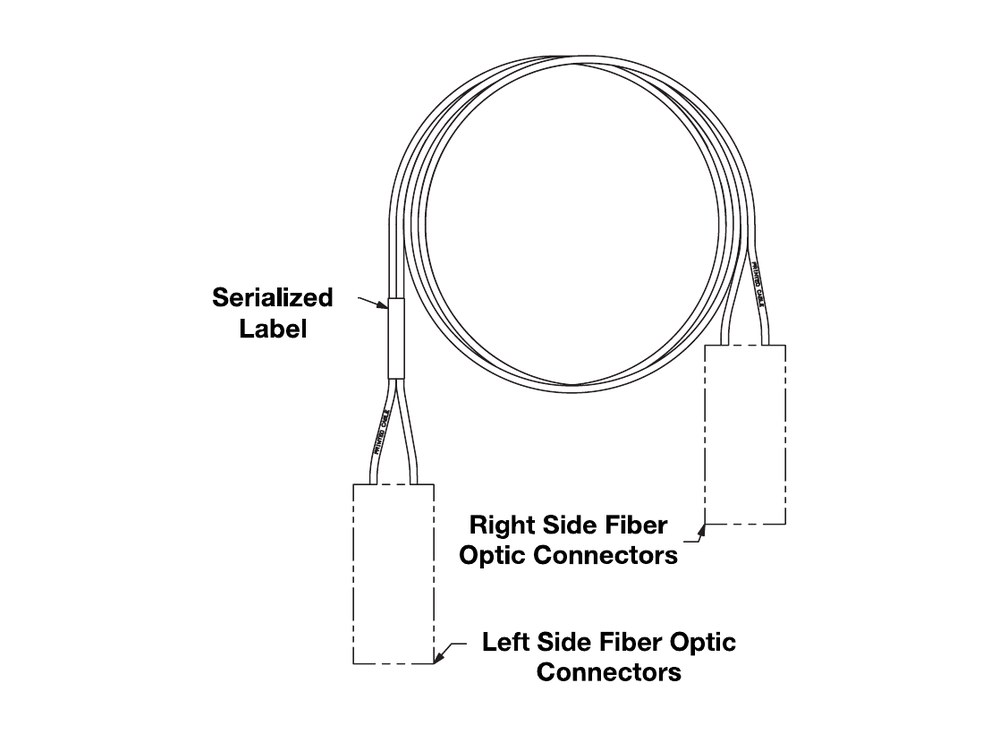

Sơ đồ cấu tạo patch cord NetKey theo spec sheet NKSP76 (ảnh: Panduit).

NKFP92ELLLSM005 dùng khi nào?

Spec sheet mô tả dây nhảy NetKey hỗ trợ ứng dụng mạng ở vùng phân phối chính, vùng phân phối ngang và vùng phân phối thiết bị; trang hãng nêu cụ thể việc kết nối liên thông, kết nối chéo tại phòng viễn thông, trung tâm dữ liệu, phòng cáp đầu vào và tại bàn. Dây 5 m dùng khi tuyến cần sợi OS2, hai đầu LC duplex và chiều dài danh định 5 m; theo bản vẽ hãng, dây dưới 10 m không ngắn hơn danh định và dư tối đa 10 cm.

Hợp Nhất cung cấp NKFP92ELLLSM005

Quý khách mua NKFP92ELLLSM005 tại Hợp Nhất nhận hàng chính hãng Panduit, có CO/CQ, giao toàn quốc các ngày trong tuần. Giá niêm yết trên trang là giá tham khảo; gửi yêu cầu qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Bản ngắn hơn cùng dòng: dây OS2 3 m NKFP92ELLLSM003. Xem thêm nhóm dây nhảy quang singlemode và danh mục dây nhảy quang.
