Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 1m Panduit NKFP92ELLLSM001

Dây nhảy quang NetKey 2 sợi singlemode OS2 của Panduit, hai đầu LC duplex, vỏ LSZH 1,6 mm, dài 1 m — phân phối bởi Hợp Nhất Group

Giá bán Liên hệ báo giá Báo giá trong ngày làm việc
Chat Zalo gửi yêu cầu

Gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc.

Hướng dẫn mua hàng

Thông số chính

Xem tất cả
Dòng sản phẩm
Dây nhảy quang NetKey LC Duplex
Hãng sản xuất
Panduit
Mã sản phẩm
NKFP92ELLLSM001
Tên hãng đặt
NetKey® 2 Fiber Patch Cord, OS2, LC Duplex, 1m
Loại sợi quang
Singlemode OS2, đường kính sợi 9 µm
Số sợi và đầu nối
2 sợi; đầu A và đầu B đều là LC duplex
Chiều dài
1 m (3,2 ft)
Vỏ cáp
LSZH, đường kính ngoài 1,6 mm (0,06 in), cáp duplex dạng zipcord
Phân phối
Hợp Nhất Group
Tình trạng
Mới 100%
Trạng thái
Còn hàng

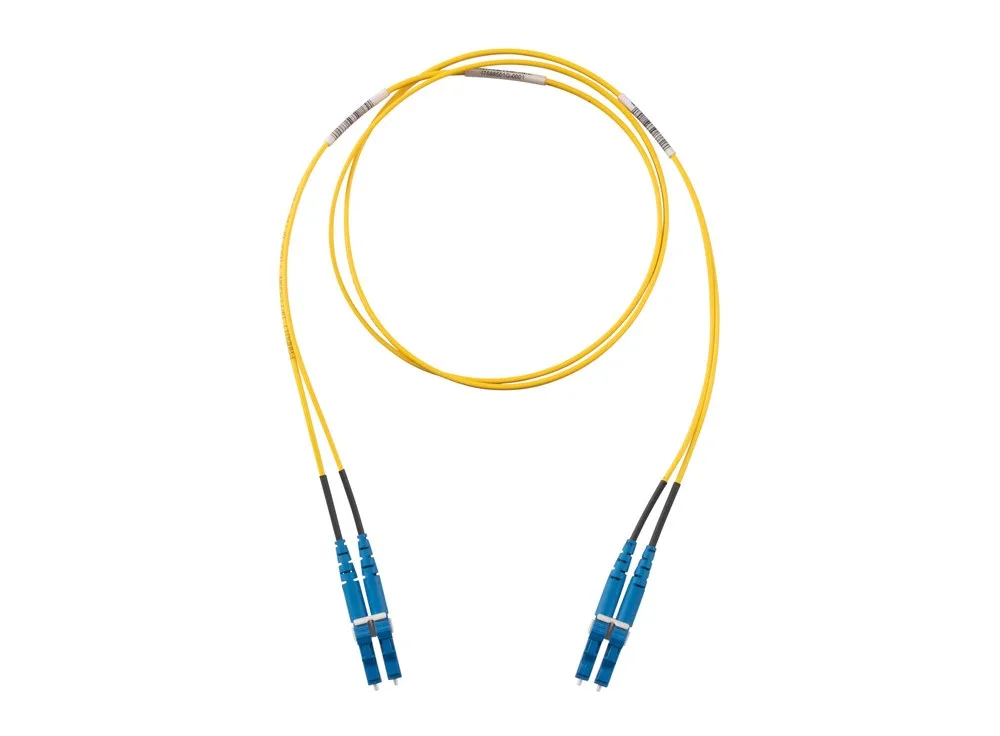

Dây nhảy quang Panduit NetKey OS2 LC-LC dài 1 m mã NKFP92ELLLSM001, ảnh hãng Hai cặp đầu nối LC duplex của dây nhảy NetKey OS2 NKFP92ELLLSM001, ảnh chụp cận Bản vẽ dây nhảy duplex NetKey trong spec sheet NKSP76: nhãn serial và đầu nối hai bên

Thông số nổi bật

Xem tất cả
Loại sợi quang
Singlemode OS2, đường kính sợi 9 µm
Số sợi và đầu nối
2 sợi; đầu A và đầu B đều là LC duplex
Chiều dài
1 m (3,2 ft)
Vỏ LSZH đạt
IEC 60332-1, IEC 60754-2, IEC 61034

Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 1m Panduit NKFP92ELLLSM001

Tổng quan sản phẩm

Nội dung chính 6 mục
  1. NKFP92ELLLSM001 là dây nhảy quang loại nào?
  2. Giải mã từng ký tự trong mã NKFP92ELLLSM001
  3. Thông số quang và vỏ dây
  4. Nhãn serial giúp tra lại kết quả kiểm tra
  5. Khi nào dùng NKFP92ELLLSM001?
  6. Mua NKFP92ELLLSM001 tại Hợp Nhất

NKFP92ELLLSM001 là dây nhảy quang loại nào?

NKFP92ELLLSM001 là dây nhảy quang (patch cord) 2 sợi singlemode OS2 thuộc dòng NetKey® của Panduit, hai đầu đều gắn đầu nối LC duplex và dài 1 m. Panduit đặt tên sản phẩm là “NetKey® 2 Fiber Patch Cord, OS2, LC Duplex, 1m” và mô tả vỏ dây đạt chuẩn khói thấp, không halogen (LSZH), đường kính vỏ 1,6 mm.

Mã này nằm trong nhóm “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord”. Ở trang nhóm, hãng giới thiệu loại dây LC duplex này để nối trực tiếp các thiết bị mạng trong trung tâm dữ liệu, phòng viễn thông và văn phòng, phục vụ ứng dụng thoại, dữ liệu hoặc video.

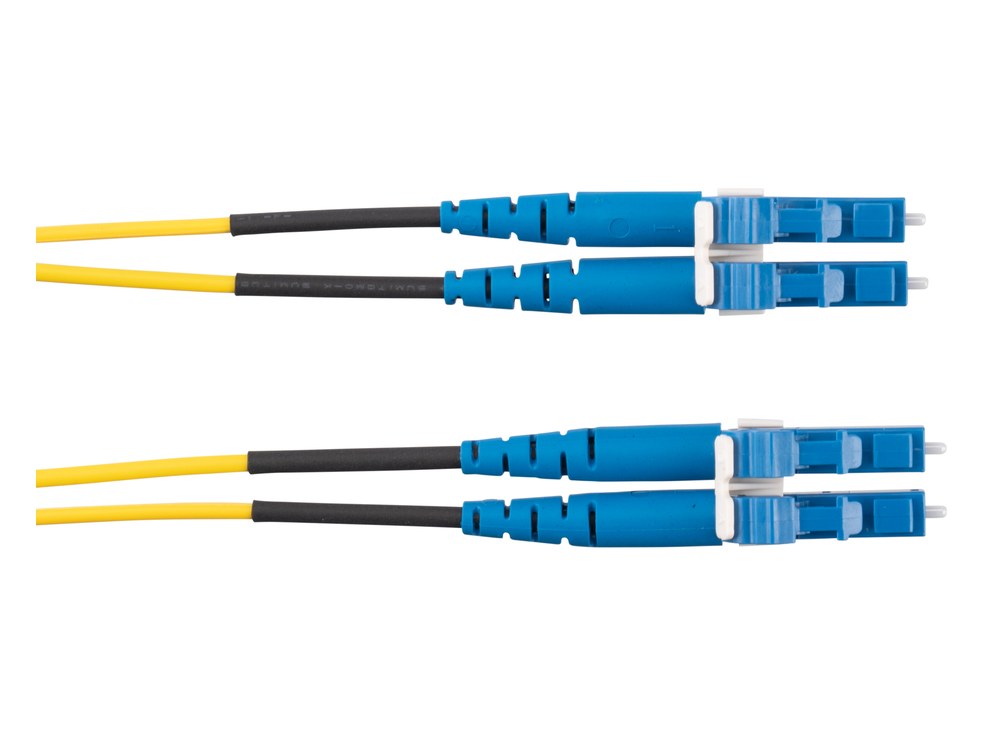

Hai cặp đầu nối LC duplex của dây nhảy NetKey OS2 NKFP92ELLLSM001, ảnh chụp cận

Đầu nối LC duplex ở hai đầu dây NKFP92ELLLSM001 (ảnh: Panduit).

Giải mã từng ký tự trong mã NKFP92ELLLSM001

Bảng mã trong spec sheet NKSP76 (bản 08/2023) cho phép đọc toàn bộ cấu hình dây chỉ từ mã hàng:

  • NKFP – dây nhảy hoặc pigtail quang NetKey.
  • 9 – loại sợi OS2; 2 – dây có 2 sợi.
  • E – cáp 1,6 mm (áp dụng cho OM3 và OS2); L – áo LSZH.
  • L, L – đầu A và đầu B đều là LC duplex.
  • S – phân cực chuẩn A-B; M – tính theo mét; 001 – dài 1 m.

Cũng theo bảng này, nếu ký tự thứ 8 là R thì áo dây là loại OFNR (riser). Bản vẽ khách hàng M01302DD-DC của Panduit ghi mã riser 1 m tương ứng là NKFP92ERLLSM001, còn NKFP92ELLLSM001 là bản áo LSZH.

Thông số quang và vỏ dây

  • Sợi: singlemode OS2, trang hãng ghi đường kính sợi 9 µm; áo dây màu vàng.
  • Suy hao: suy hao chèn tối đa 0,30 dB; suy hao phản hồi tối thiểu 50 dB với sợi OS2.
  • Áo LSZH: đạt IEC 60332-1, IEC 60754-2 và IEC 61034.
  • Môi trường: bản vẽ hãng ghi dải nhiệt độ vận hành từ −10 °C đến +60 °C.

Nhãn serial giúp tra lại kết quả kiểm tra

Panduit cho biết nhãn tham chiếu kiểm soát chất lượng gắn trên dây NetKey giúp truy xuất dữ liệu kiểm tra trong suốt vòng đời sản phẩm; bản vẽ M01302DD-DC thể hiện nhãn serial (serialized label) nằm trên thân dây. Đầu nối được hãng ghi là đạt FOCIS, còn cụm dây đáp ứng TIA/EIA-568-C.3 hoặc tiêu chuẩn IEC tương đương.

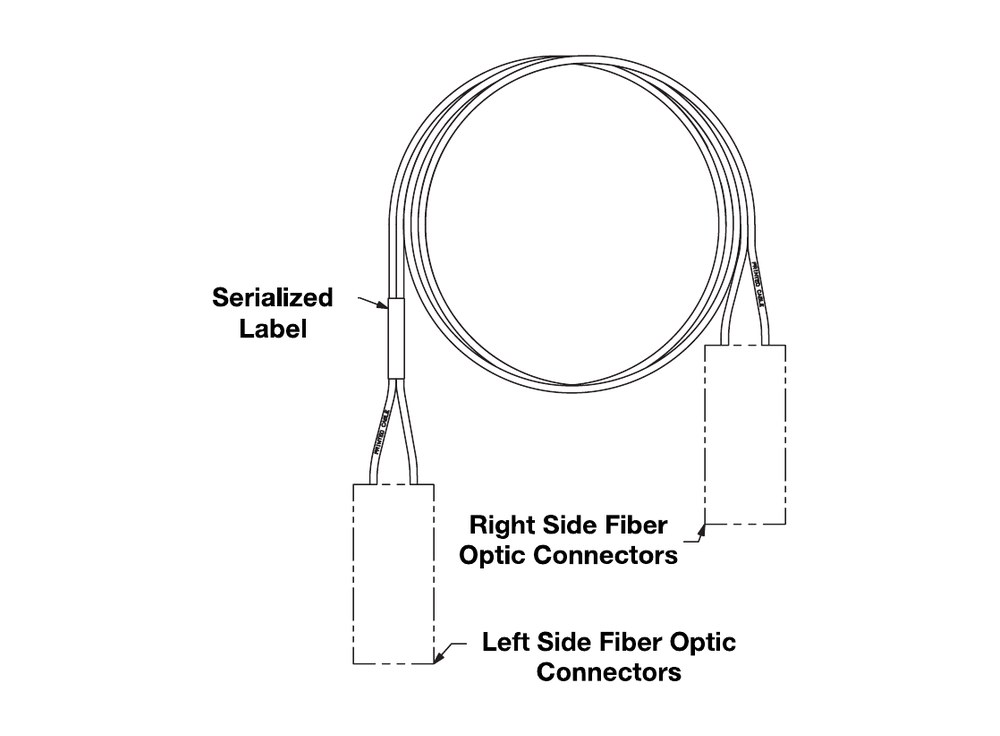

Bản vẽ dây nhảy duplex NetKey trong spec sheet NKSP76: nhãn serial và đầu nối hai bên

Bản vẽ dây nhảy duplex NetKey trích từ spec sheet NKSP76 (ảnh: Panduit).

Khi nào dùng NKFP92ELLLSM001?

Hãng liệt kê các vị trí đấu nối của dây NetKey: kết nối liên thông (interconnect) và kết nối chéo (cross-connect) tại phòng cáp đầu vào tòa nhà, phòng viễn thông, trung tâm dữ liệu và ngay tại bàn làm việc; ngoài ra là nối các cassette đấu sẵn ở vùng phân phối chính, vùng phân phối ngang và vùng phân phối thiết bị. NKFP92ELLLSM001 dài 1 m, là chiều dài ngắn nhất trong năm mã dây OS2 LC-LC mà Hợp Nhất đang có (1, 2, 3, 5 và 10 m).

Về chiều dài thực, bản vẽ hãng quy định dây dưới 10 m không được ngắn hơn số mét ghi trong mã và chỉ dài hơn tối đa 10 cm; chiều dài đo từ đầu nối này đến đầu nối kia khi đã tháo nắp chống bụi. Dây xuất xưởng với nắp chống bụi lắp sẵn, mỗi túi một dây.

Cùng mã dây NKFP92ELLLSM với chiều dài khác: 2 m (NKFP92ELLLSM002), 3 m (NKFP92ELLLSM003), 5 m (NKFP92ELLLSM005) và 10 m (NKFP92ELLLSM010).

Mua NKFP92ELLLSM001 tại Hợp Nhất

Hợp Nhất cung cấp dây NKFP92ELLLSM001 chính hãng Panduit, có giấy tờ CO/CQ, giao hàng toàn quốc theo chính sách giao nhận. Giá ở đầu trang để tham khảo; gửi Email hoặc nhắn Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet NKSP76 của hãng tải ở mục Thông số kỹ thuật. Các dây cùng loại sợi xem tại nhóm dây nhảy quang singlemode; dây nhảy của các hãng khác có trong danh mục dây nhảy quang.

Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 1m Panduit NKFP92ELLLSM001 catalogue datasheet specs

Những câu hỏi thường gặp trước khi mua hàng

NKFP92ELLLSM001 có phải dây nhảy quang singlemode không?
Trả lời: Có. Trang Panduit ghi NKFP92ELLLSM001 là dây NetKey 2 sợi loại OS2, đường kính sợi 9 µm, hai đầu LC duplex, vỏ LSZH 1,6 mm và dài 1 m.
Suy hao của dây NKFP92ELLLSM001 là bao nhiêu?
Trả lời: Spec sheet NKSP76 ghi suy hao chèn tối đa 0,30 dB cho mọi loại sợi và suy hao phản hồi tối thiểu 50 dB với sợi OS2; bản vẽ hãng ghi cùng mức 0,30 dB cho mỗi đầu nối LC singlemode PC.
Vỏ LSZH của dây đạt những tiêu chuẩn nào?
Trả lời: Theo spec sheet, vỏ LSZH của dây NetKey đạt IEC 60332-1, IEC 60754-2 và IEC 61034. Bản áo riser (OFNR) là mã khác, ví dụ NKFP92ERLLSM001 cho chiều dài 1 m.
Dây 1 m có thể dài hơn thực tế bao nhiêu?
Trả lời: Bản vẽ M01302DD-DC quy định dây dưới 10 m không ngắn hơn chiều dài trong mã và dài hơn tối đa 10 cm, đo từ đầu nối đến đầu nối khi đã tháo nắp chống bụi.
NKFP92ELLLSM001 được đóng gói như thế nào?
Trả lời: Mỗi túi chứa 1 dây, đầu nối có sẵn nắp chống bụi khi xuất xưởng (bản vẽ hãng); trang sản phẩm ghi thùng carton tiêu chuẩn 50 dây, mã UPC 07498391575.
Dây hoạt động trong dải nhiệt độ nào?
Trả lời: Bản vẽ khách hàng M01302DD-DC của Panduit ghi dải nhiệt độ vận hành của dây nhảy và pigtail NetKey từ −10 °C đến +60 °C.
