Dây nhảy quang Multimode OM4 LC-LC Duplex LSZH 1m Panduit NKFPZ22LLLSM001

Panduit NKFPZ22LLLSM001 – dây OM4 LC-LC dài 1 m

Mã NKFPZ22LLLSM001 là bản 1 m (3,28 ft) của dây nhảy quang NetKey® OM4 hai sợi do Panduit sản xuất. Trang hãng mô tả đây là dây duplex sợi OM4 với áo cáp 2 mm đạt LSZH, đầu nối LC duplex, suy hao chèn ở mức tiêu chuẩn và chiều dài 1 mét.

Trong bản vẽ khách hàng M01302DD-DC (bản sửa 00D ngày 18/04/2023), Panduit dùng chính mã này làm mã gốc 1 m của dòng OM4 LC-LC áo LSZH, với dòng mô tả “NK OM4 2 FIBER 2.0mm LSZH JACKET PATCH CORD LC - LC DUPLEX - 1 METER”. Phần lịch sử của bản vẽ ghi dây nhảy và pigtail OM4 được bổ sung ở lần sửa 01, ngày 24/01/2017.

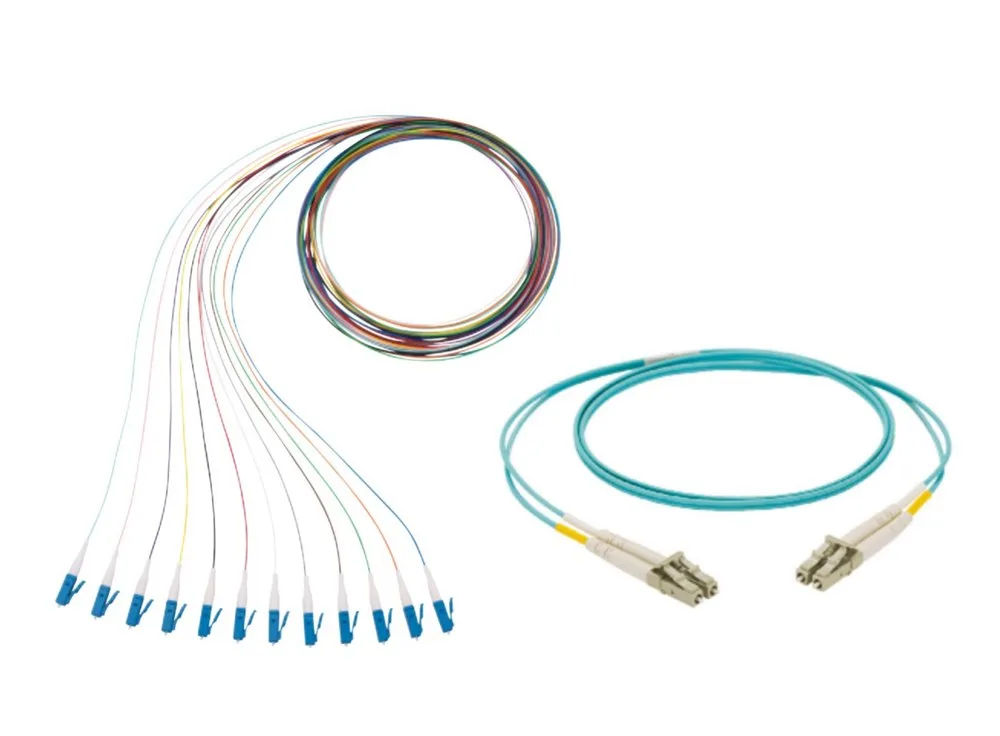

Ảnh dòng NetKey in trên spec sheet NKSP76 (ảnh: Panduit).

Bốn kiểu áo trong bảng mã NetKey

Ký tự thứ 8 của mã NetKey cho biết loại áo. Spec sheet NKSP76 liệt kê bốn giá trị: N là không áo (pigtail sợi đệm chặt 900 µm), L là LSZH, R là OFNR (riser) và P là plenum. NKFPZ22LLLSM001 mang chữ L nên là bản LSZH; bản vẽ M01302DD-DC ghi mã 1 m áo riser tương ứng là NKFPZ22RLLSM001.

• LSZH: thử theo IEC 60332-1, IEC 60754-2 và IEC 61034.
• Riser (OFNR): theo UL 1666 và c(UL) FT-4.

Thông số quang của bản 1 m

• Sợi đa mode OM4, 2 sợi trong cáp zipcord 2 mm; spec sheet quy định màu áo aqua cho OM4.
• Suy hao chèn tối đa 0,30 dB, suy hao phản hồi tối thiểu 26 dB (spec sheet NKSP76).
• Đầu nối hãng ghi đạt FOCIS; dây vận hành ở −10 °C đến +60 °C (bản vẽ M01302DD-DC).

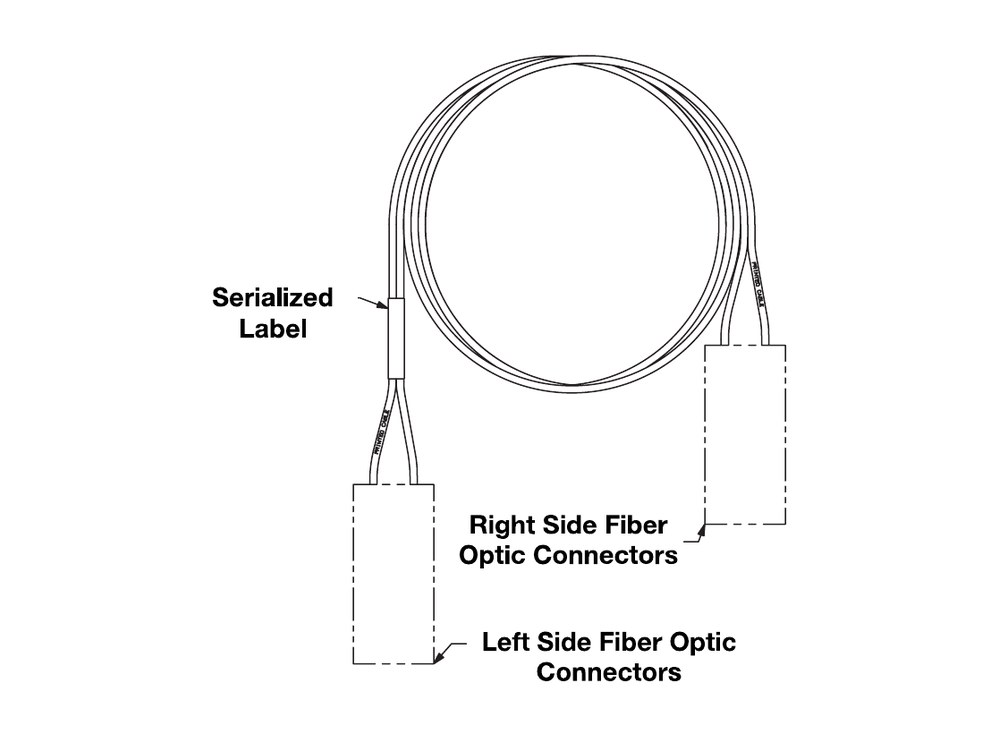

Hình vẽ patch cord NetKey trên trang 2 spec sheet (ảnh: Panduit).

Dùng dây OM4 1 m khi nào?

Panduit viết rằng dây nhảy NetKey hỗ trợ các ứng dụng mạng trong vùng phân phối chính, vùng phân phối ngang và vùng phân phối thiết bị, trong đó có việc nối các cassette đấu sẵn; mô tả nhóm sản phẩm nói dây LC duplex nối thẳng thiết bị mạng trong trung tâm dữ liệu, phòng viễn thông và văn phòng. NKFPZ22LLLSM001 là độ dài ngắn nhất trong các dây OM4 LC-LC NetKey Hợp Nhất đang có (1, 2, 3, 5, 10 m), dùng khi khoảng nối cần sợi OM4 và dây 1 m. Theo bản vẽ hãng, dây dài từ 1,00 m tới tối đa 1,10 m, đo giữa hai mũi đầu nối khi đã tháo nắp chống bụi.

Đóng gói

Trang sản phẩm ghi mỗi gói 1 dây, thùng carton tiêu chuẩn 50 dây, UPC 61305625591. Bản vẽ hãng ghi dây giao kèm nắp chống bụi trên đầu nối, mỗi túi một dây.

Đặt mua NKFPZ22LLLSM001

Bản 1 m NKFPZ22LLLSM001 là hàng chính hãng Panduit do Hợp Nhất phân phối, có CO/CQ. Hợp Nhất giao hàng toàn quốc tất cả các ngày trong tuần; muốn có giá tốt nhất cho số lượng cụ thể, quý khách để lại yêu cầu qua Email hay Zalo và sẽ nhận bảng báo giá qua Email trong ngày làm việc. Cần dây OM4 dài hơn có NKFPZ22LLLSM003 (3 m). Xem thêm nhóm dây nhảy quang OM4 và danh mục dây nhảy quang.
