Dây nhảy quang Multimode OM4 LC-LC Duplex LSZH 2m Panduit NKFPZ22LLLSM002

NKFPZ22LLLSM002 là gì?

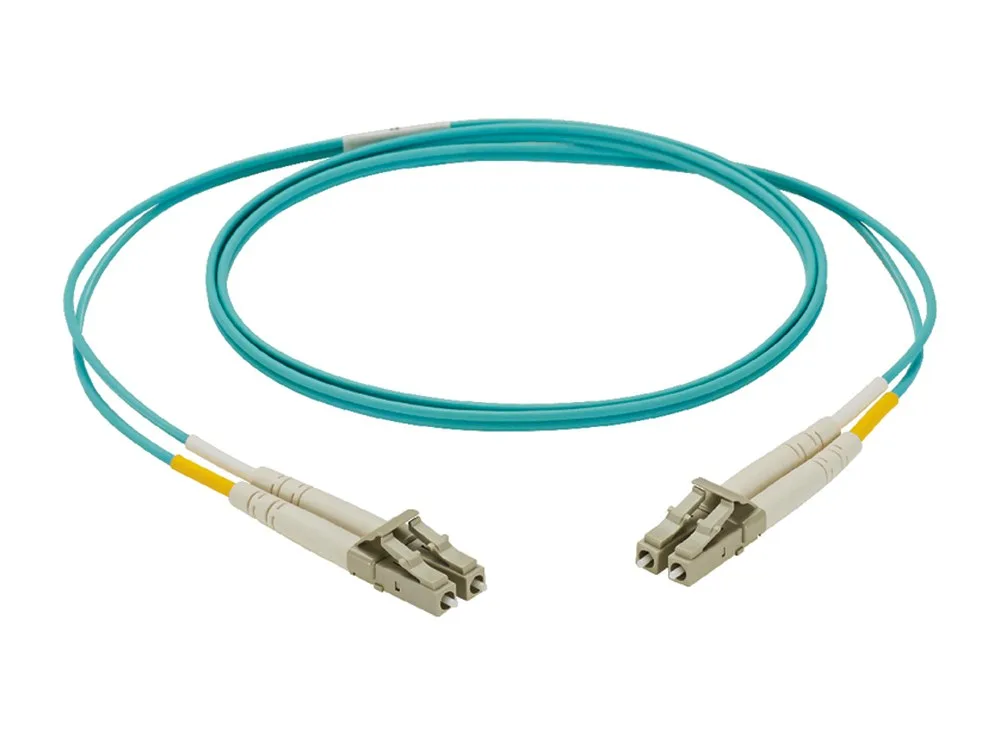

NKFPZ22LLLSM002 là dây nhảy quang Panduit NetKey® dài 2 m (6,5 ft), hai sợi đa mode OM4 đi trong cáp duplex zipcord 2 mm, đầu LC duplex ở hai phía, vỏ LSZH. Trên trang hãng, mã mang tên “NetKey® 2 Fiber Patch Cord, 2mm, OM4, LC Duplex, LSZH, 2m” và được xếp mức hiệu năng suy hao chèn Standard.

Dòng sản phẩm của mã là “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord” – loại dây LC duplex mà Panduit giới thiệu cho ứng dụng thoại, dữ liệu, video, nối trực tiếp thiết bị mạng ở trung tâm dữ liệu, phòng viễn thông, văn phòng.

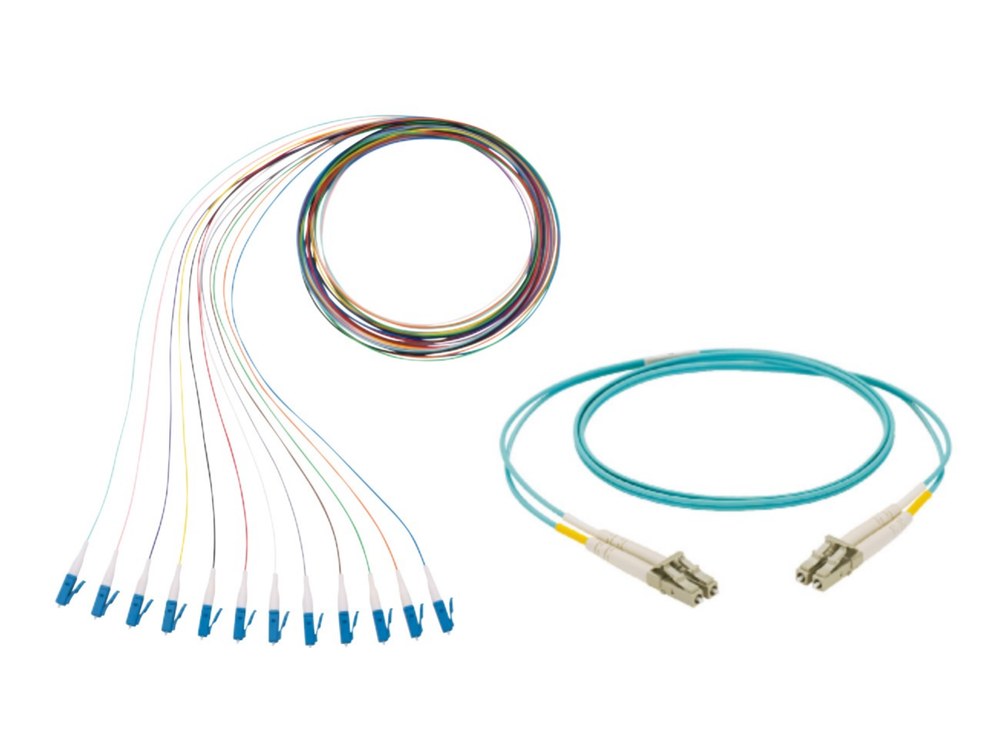

Ảnh minh họa dòng NetKey trong spec sheet NKSP76 (ảnh: Panduit).

Phân cực A-B và các tùy chọn khác của ký tự thứ 11

Ký tự thứ 11 trong mã NetKey là phân cực hoặc màu áo. Mã này dùng chữ S – Standard A-B. Bảng mã NKSP76 còn các lựa chọn khác như T (Polarity A-A), Y (Standard A-B, không kẹp, đoạn tách 30 cm), Z (Standard A-B, không kẹp) và X (Non-Standard). Bản vẽ M01302DD-DC ghi cấu hình đi dây của patch cord là từ “A” sang “B”.

Dung sai độ dài của dây 2 m

Bản vẽ hãng đặt ba điều cho độ dài: không ngắn hơn độ dài ghi trong mã; dây dưới 10 m không dài hơn quá 10 cm (4 in); độ dài đo từ mũi đầu nối bên này tới mũi đầu nối bên kia khi chưa lắp nắp chống bụi. Áp vào NKFPZ22LLLSM002, dây dài 2,00–2,10 m.

Chỉ tiêu quang và tiêu chuẩn

• Suy hao chèn tối đa 0,30 dB; suy hao phản hồi tối thiểu 26 dB với OM4 (spec sheet NKSP76).
• Tiêu chuẩn: TIA/EIA 568-C.3-1 và ISO/IEC 61755-3-1, IEC-61754-7, TIA-604-3-A và -10-A, FOCIS-3 và -10.
• Hãng ghi đầu nối tuân thủ hoặc tương thích FOCIS để đáp ứng TIA/EIA-455-21A; nhãn tham chiếu kiểm soát chất lượng cho phép truy dữ liệu kiểm tra suốt vòng đời dây.

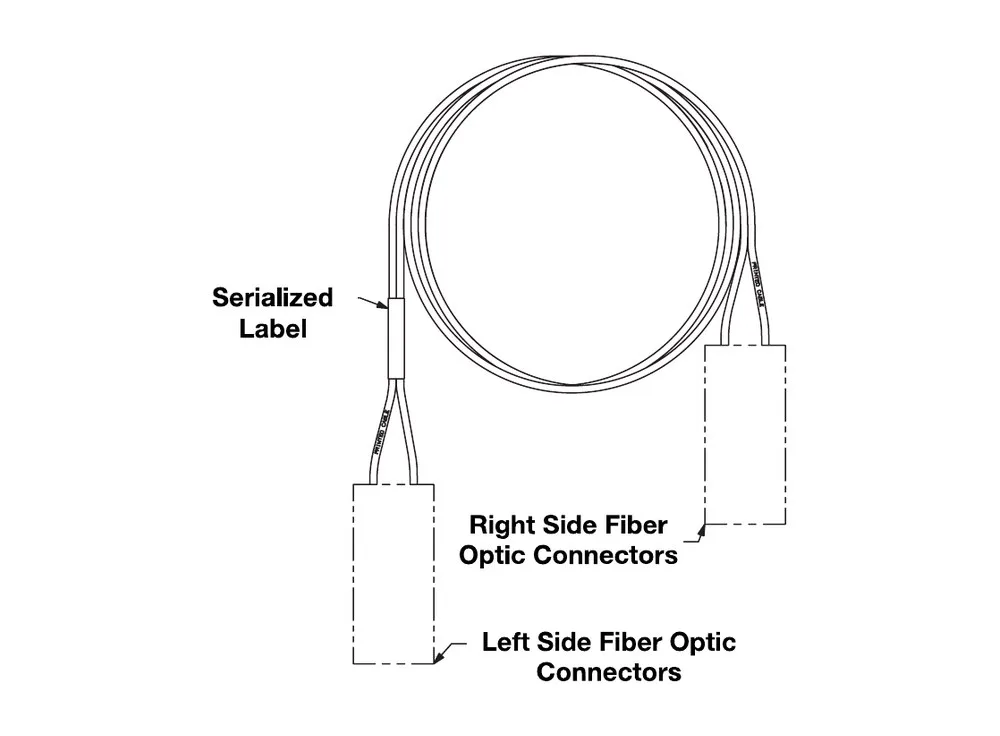

Sơ đồ patch cord duplex NetKey trong spec sheet (ảnh: Panduit).

Dây OM4 2 m dùng ở đâu?

Theo spec sheet, dây NetKey làm kết nối liên thông và kết nối chéo ở phòng cáp vào tòa nhà, phòng viễn thông, trung tâm dữ liệu, tại bàn làm việc, và nối cassette đấu sẵn trong vùng phân phối chính, ngang, thiết bị. Mã 2 m phù hợp yêu cầu tuyến cần sợi OM4, hai đầu LC duplex, phân cực A-B và dây dài 2 m; Hợp Nhất có thêm các độ dài 1, 3, 5, 10 m cùng loại.

Mua dây NKFPZ22LLLSM002

Hợp Nhất nhận đặt NKFPZ22LLLSM002 qua Email và Zalo; báo giá chi tiết được gửi lại bằng Email trong ngày làm việc, còn giá hiển thị trên trang là giá tham khảo. Hàng chính hãng Panduit, đủ CO/CQ, giao đi toàn quốc các ngày trong tuần. Trang sản phẩm ghi 50 dây mỗi thùng, UPC 61305625592. Cùng dòng có bản 1 m NKFPZ22LLLSM001 và bản 3 m NKFPZ22LLLSM003; các mã khác ở nhóm dây nhảy quang OM4 và danh mục dây nhảy quang.
