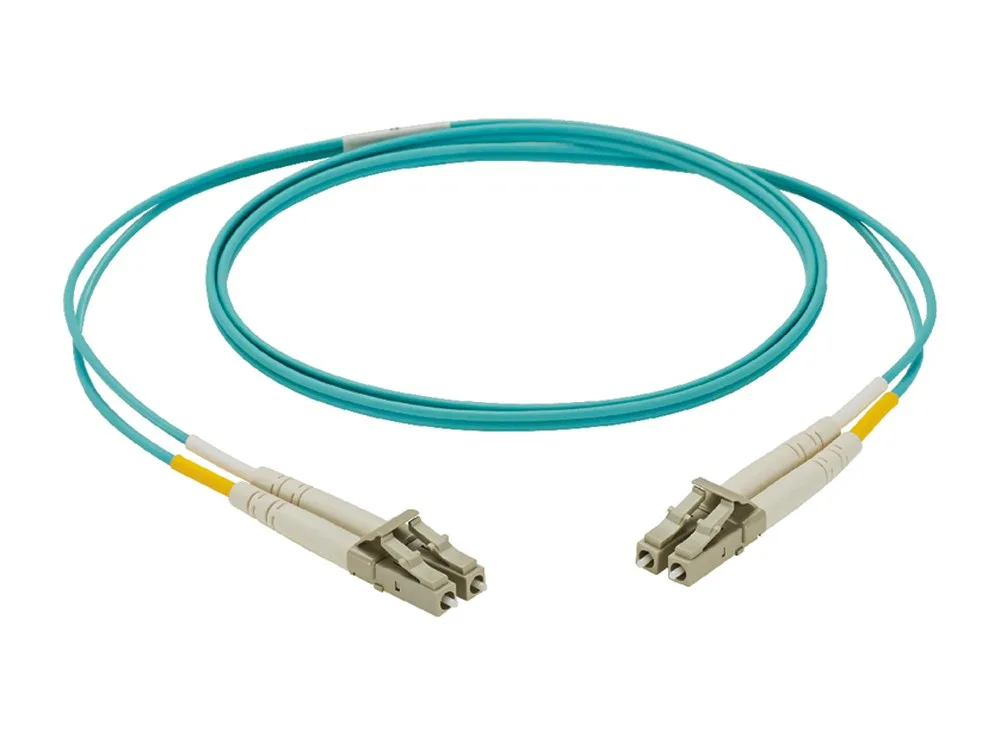

Dây nhảy quang Multimode OM4 LC-LC Duplex LSZH 3m Panduit NKFPZ22LLLSM003

NKFPZ22LLLSM003 là dây nhảy quang gì?

NKFPZ22LLLSM003 là dây nhảy quang đa mode OM4 hai sợi thuộc dòng NetKey® của Panduit, hai đầu gắn đầu nối LC duplex, dài 3 m (9,84 ft). Tên Panduit đặt cho mã là “NetKey® 2 Fiber Patch Cord, 2mm, OM4, LC Duplex, LSZH, 3m”: cáp có áo đường kính 2 mm, vật liệu áo khói thấp không halogen (LSZH), mức suy hao chèn tiêu chuẩn (Standard).

Mã nằm trong nhóm “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord”. Ở trang nhóm, Panduit giới thiệu loại dây LC duplex này nối thẳng các thiết bị mạng trong trung tâm dữ liệu, phòng viễn thông và văn phòng, phục vụ ứng dụng thoại, dữ liệu hoặc video.

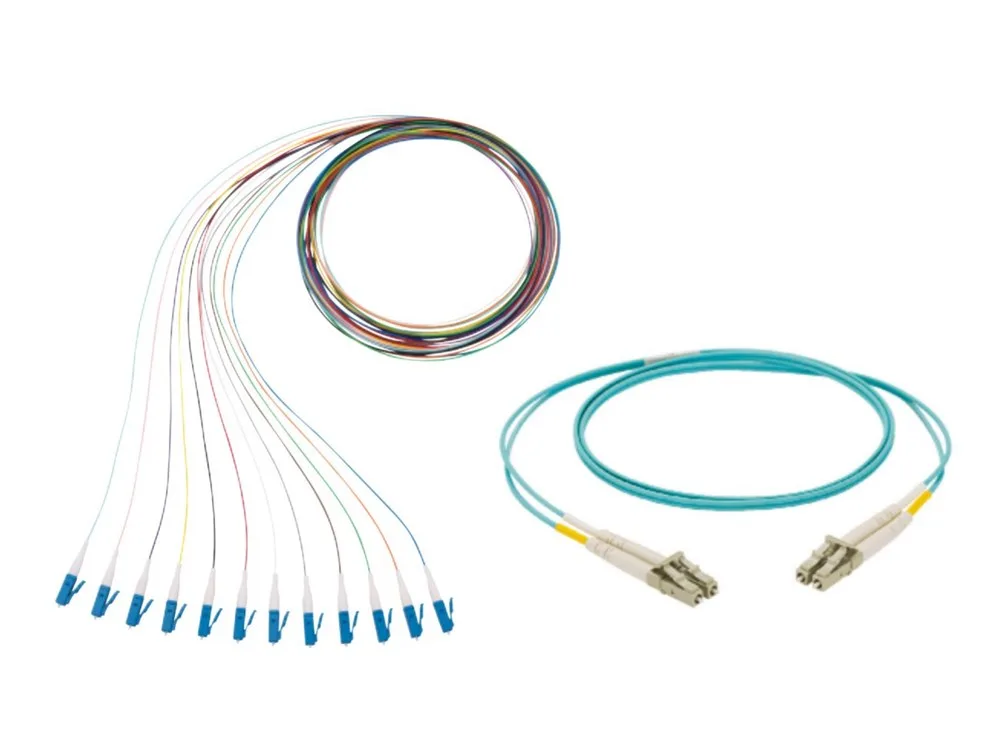

Dây nhảy và pigtail dòng NetKey trên trang đầu spec sheet NKSP76 (ảnh: Panduit).

Dây OM4 2 mm khác dây OM3 1,6 mm cùng dòng ở đâu?

Bảng mã 15 ký tự trong spec sheet NKSP76 tách hai loại sợi đa mode ngay ở ký tự thứ 5: X là OM3, Z là OM4. Ký tự thứ 7 là cỡ cáp: E là 1,6 mm (dùng cho OM3 và OS2), còn 2 là 2 mm, ghi riêng cho OM4. Vì vậy dây LC-LC áo LSZH sợi OM3 có mã dạng NKFPX2ELL…, còn sợi OM4 là NKFPZ22LL….

Chỉ tiêu quang và áo dây theo tài liệu hãng

• Suy hao chèn: không quá 0,30 dB, mức hãng áp cho mọi loại sợi; trang sản phẩm xếp mã ở mức “Standard”.
• Suy hao phản hồi: không dưới 26 dB với sợi OM4. Bảng của bản vẽ M01302DD-DC cũng ghi mỗi đầu LC NetKey đa mode đánh bóng PC chèn tối đa 0,30 dB, phản hồi tối thiểu 26 dB.
• Áo LSZH: thử theo IEC 60332-1, IEC 60754-2 và IEC 61034.
• Màu áo: spec sheet quy định aqua cho sợi OM4.

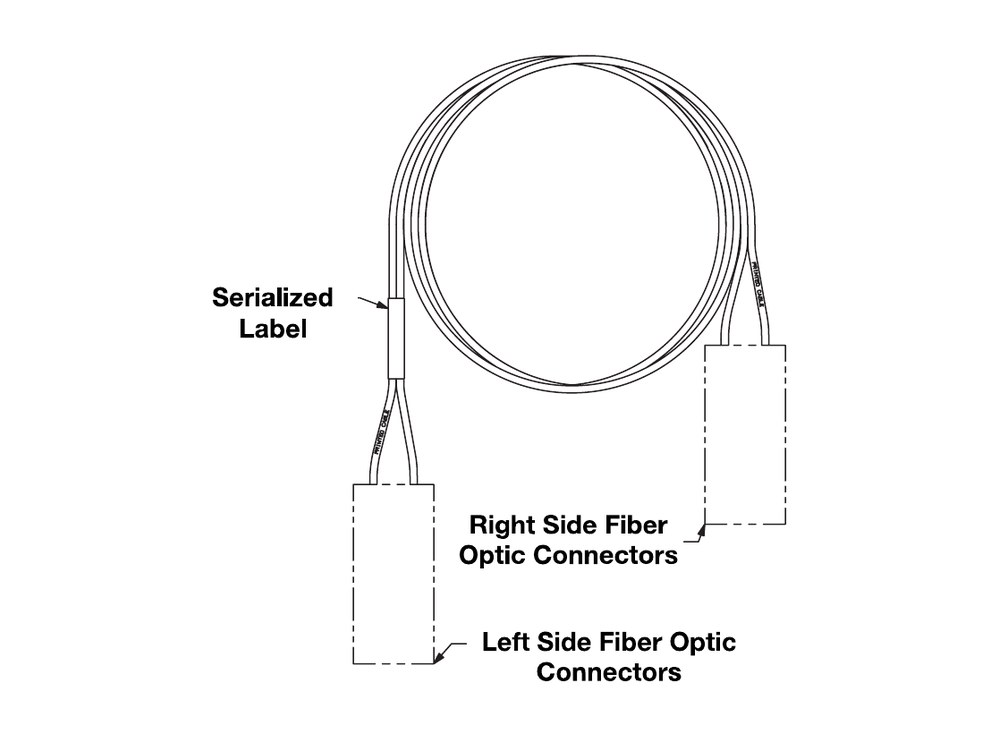

Hình vẽ dây nhảy duplex NetKey trong spec sheet NKSP76 (ảnh: Panduit).

Khi nào dùng NKFPZ22LLLSM003?

Spec sheet NKSP76 nêu phạm vi của dây NetKey: đấu nối liên thông (interconnect) và đấu chéo (cross-connect) ở khu vực cáp vào tòa nhà, phòng viễn thông, trung tâm dữ liệu và ngay tại bàn làm việc; nối các cassette đã đấu sẵn trong vùng phân phối chính, phân phối ngang và phân phối thiết bị. Mã 3 m dùng khi tuyến cần sợi OM4, đầu LC duplex ở cả hai phía và độ dài 3 m. Hợp Nhất có dây OM4 LC-LC NetKey dài 1, 2, 3, 5 và 10 m; theo bản vẽ hãng, dây dưới 10 m không ngắn hơn độ dài trong mã và chỉ dài hơn tối đa 10 cm.

Mua NKFPZ22LLLSM003 ở Hợp Nhất

Dây NKFPZ22LLLSM003 Hợp Nhất cung cấp là hàng Panduit chính hãng, đi kèm giấy tờ CO/CQ và được giao tới mọi tỉnh thành vào các ngày trong tuần. Con số ở mục giá chỉ mang tính tham khảo: quý khách nhắn Zalo hoặc gửi Email, bộ phận kinh doanh sẽ gửi báo giá chi tiết qua Email ngay trong ngày làm việc. Spec sheet NKSP76 tải ở mục Thông số kỹ thuật. Cùng độ dài 3 m nhưng sợi OM3 là mã NKFPX2ELLLSM003. Các dây sợi OM4 khác nằm trong nhóm dây nhảy quang OM4; danh mục chung là dây nhảy quang.
