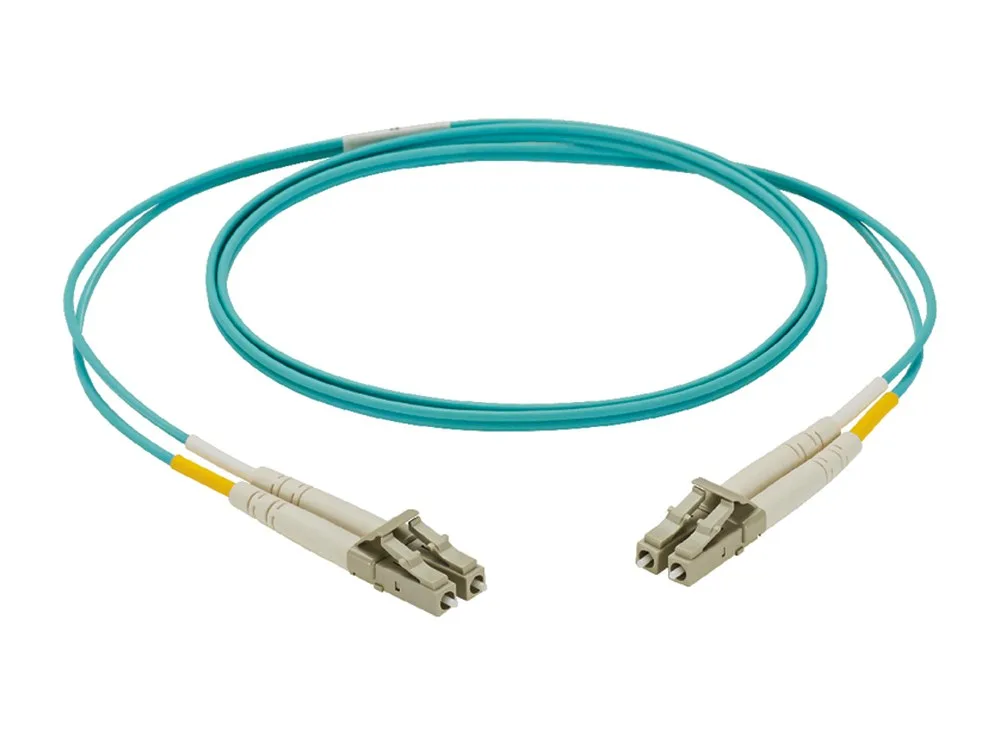

Dây nhảy quang Multimode OM3 LC-LC Duplex LSZH 3m Panduit NKFPX2ELLLSM003

Panduit NKFPX2ELLLSM003 là gì?

NKFPX2ELLLSM003 là patch cord quang đa mode OM3 hai sợi trong dòng NetKey® của Panduit: đầu LC duplex ở cả hai phía, dài 3 mét (9,84 ft), áo LSZH đường kính 1,6 mm. Panduit gọi tên đầy đủ là “NetKey® 2 Fiber Patch Cord, OM3, LC Duplex, 3m”.

Trang nhóm sản phẩm nói dây LC duplex của hãng giúp hiệu năng ổn định cho các ứng dụng thoại, dữ liệu, video và nối thẳng thiết bị mạng trong trung tâm dữ liệu, phòng viễn thông, văn phòng.

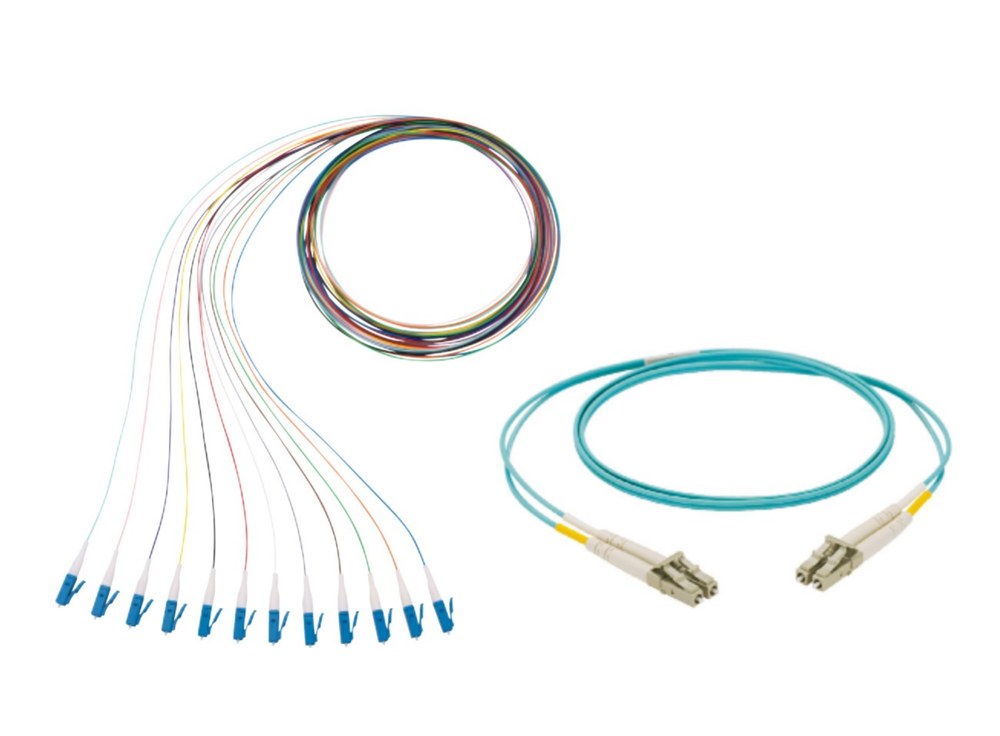

Ảnh minh họa dòng NetKey trên spec sheet NKSP76 (ảnh: Panduit).

Mã NKFPX2ELLLSM003 nói lên điều gì?

Đối chiếu với bảng mã 15 ký tự của spec sheet NKSP76, mã này ghép từ các phần sau: NKFP là dây nhảy/pigtail NetKey; X là sợi OM3; 2 là hai sợi; E là cáp 1,6 mm, cỡ hãng dành cho OM3 và OS2; L là áo LSZH; cặp LL là LC duplex ở đầu A và đầu B; S là phân cực A-B tiêu chuẩn; M là mét; 003 là 3 m.

Trong bản vẽ M01302DD-DC, hãng mô tả mã gốc 1 m của dòng này là “NK OM3 2 FIBER 1.6mm LSZH JACKET PATCH CORD LC - LC DUPLEX”; thay ba số cuối để đổi chiều dài.

Suy hao chèn 0,30 dB, suy hao phản hồi 26 dB

Hai chỉ tiêu quang Panduit công bố cho dây NetKey: suy hao chèn tối đa 0,30 dB chung cho mọi loại sợi, và suy hao phản hồi tối thiểu 26 dB với sợi OM3 (OS2 là 50 dB). Bảng của bản vẽ hãng ghi tương ứng cho từng đầu LC NetKey trên sợi đa mode đánh bóng PC: chèn không quá 0,30 dB, phản hồi không dưới 26 dB. Trang sản phẩm xếp mã ở mức hiệu năng suy hao “Standard”.

• Sợi OM3, đường kính sợi 50 µm theo trang hãng, áo màu aqua.
• Áo LSZH đạt IEC 60332-1, IEC 60754-2, IEC 61034.
• Vận hành ở −10 °C đến +60 °C theo bản vẽ M01302DD-DC.

Ứng dụng của dây theo hãng

Spec sheet ghi dây NetKey phục vụ kết nối liên thông và kết nối chéo tại phòng cáp đầu vào, phòng viễn thông, trung tâm dữ liệu, ở bàn làm việc, và nối cassette đấu sẵn trong vùng phân phối chính, vùng phân phối ngang, vùng phân phối thiết bị. Với sợi OM3 đầu LC-LC, Hợp Nhất có năm chiều dài: 2, 3, 5, 10 và 15 m.

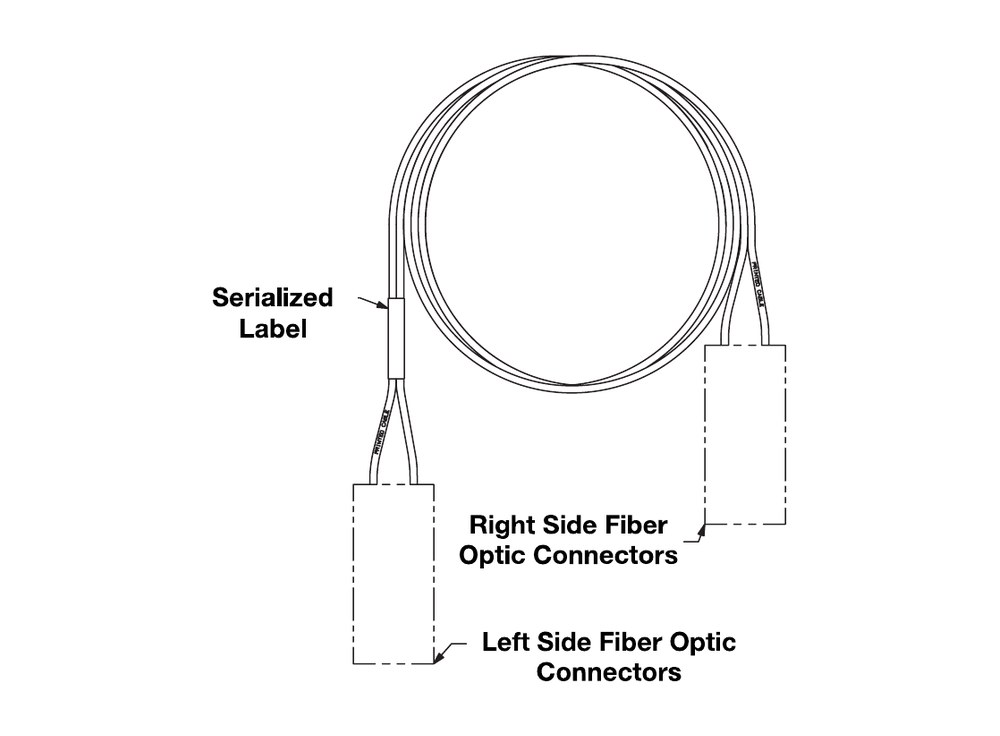

Bản vẽ patch cord duplex trong tài liệu NKSP76 (ảnh: Panduit).

Đặt NKFPX2ELLLSM003 ở Hợp Nhất

NKFPX2ELLLSM003 do Hợp Nhất phân phối là hàng chính hãng Panduit, kèm CO/CQ, giao hàng mọi ngày trong tuần đến các tỉnh thành. Giá in trên trang để tham khảo; nhắn Zalo hoặc gửi Email, Hợp Nhất trả báo giá chi tiết bằng Email trong ngày làm việc. Spec sheet NKSP76 tải ở mục Thông số kỹ thuật. Cùng chiều dài nhưng dùng sợi singlemode là mã NKFP92ELLLSM003 (OS2, 3 m). Các mã sợi OM3 khác gom ở nhóm dây nhảy quang OM3; danh mục chung là dây nhảy quang.
