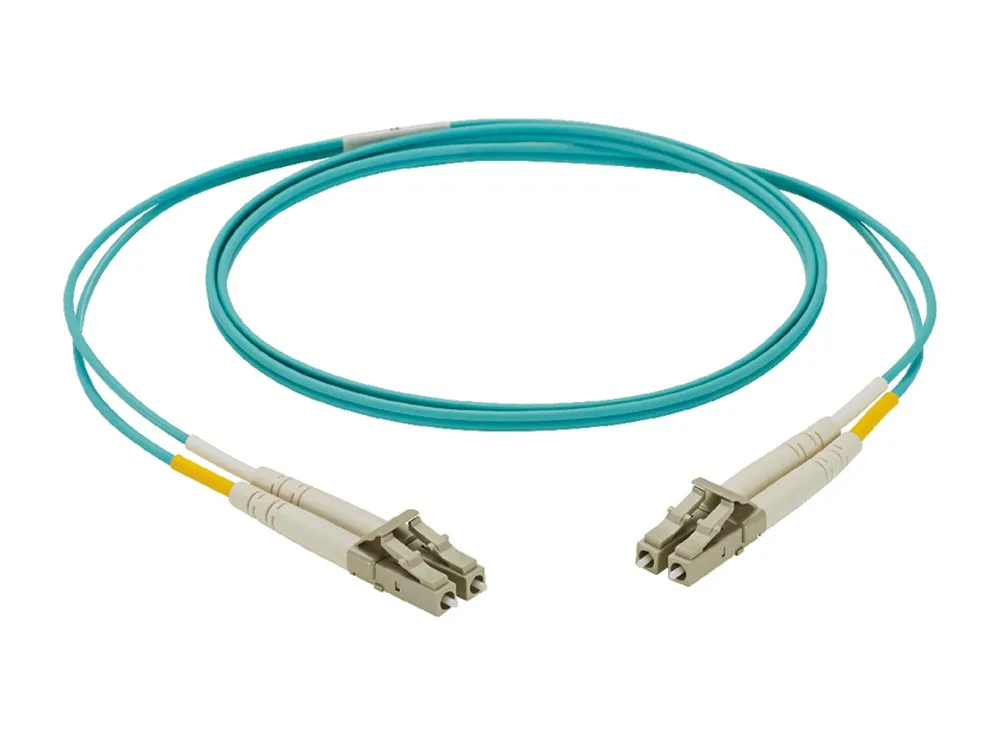

Dây nhảy quang Multimode OM3 LC-LC Duplex LSZH 2m Panduit NKFPX2ELLLSM002

NKFPX2ELLLSM002 – patch cord OM3 dài 2 m

Dây NKFPX2ELLLSM002 của Panduit là bản ngắn nhất trong năm mã dây NetKey® OM3 LC-LC mà Hợp Nhất có, chiều dài 2 m (6,5 ft). Theo mô tả của hãng, đây là patch cord OM3 với đầu nối LC duplex, áo đạt chuẩn LSZH và dày 1,6 mm.

Bản vẽ khách hàng M01302DD-DC của Panduit cho biết dòng dây này có cả chiều dài 1 m (mã gốc NKFPX2ELLLSM001); ở danh mục Hợp Nhất, mã 2 m là bản ngắn nhất được bán.

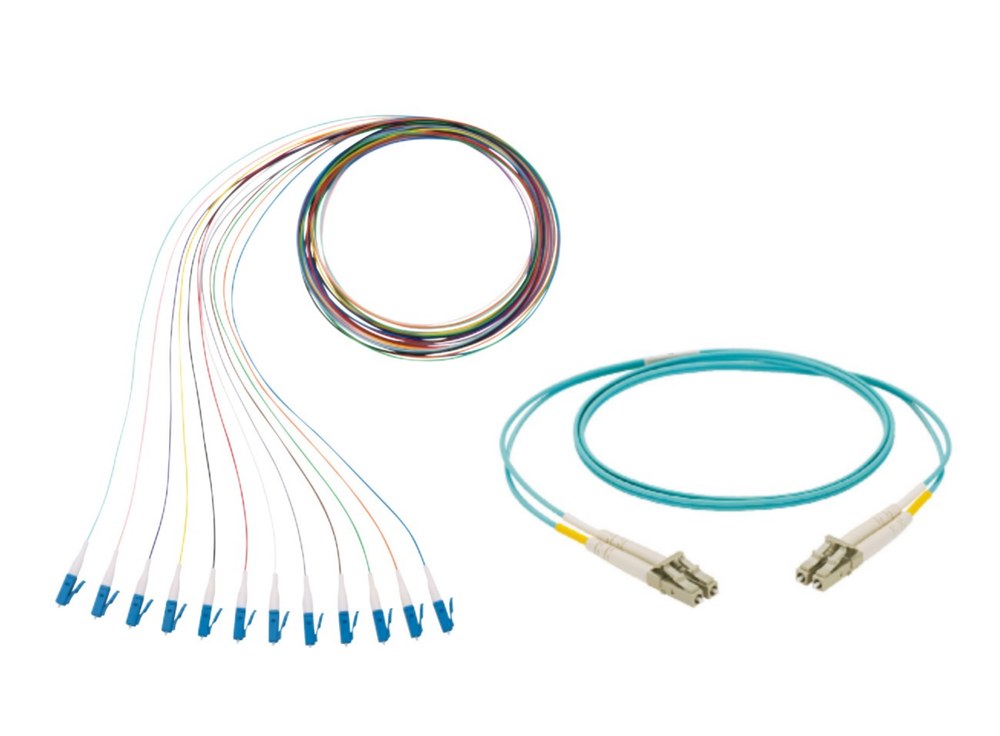

Ảnh minh họa trên spec sheet NetKey NKSP76 (ảnh: Panduit).

Cáp zipcord 1,6 mm của dây NetKey

Spec sheet NKSP76 mô tả dây nhảy NetKey dùng cáp duplex có áo, dạng zipcord, với hai cỡ 1,6 mm và 3,0 mm. Bảng mã nói rõ cỡ 1,6 mm (ký tự E) dùng cho OM3 và OS2, cỡ 2 mm dành cho OM4, còn 3,0 mm chỉ có ở dây SC sang SC. NKFPX2ELLLSM002 mang chữ E nên dùng cáp 1,6 mm; trang hãng ghi đường kính ngoài 1,6 mm, tức 0,06 in.

Áo của mã này là LSZH (ký tự thứ 8 là L), màu aqua theo quy ước của hãng cho OM3; sợi bên trong có đường kính 50 µm theo trang sản phẩm.

Phân cực A-B

Ký tự S ở vị trí 11 chỉ phân cực chuẩn A-B. Bản vẽ hãng ghi cấu hình đi dây patch cord từ “A” sang “B”; đầu A và đầu B của NKFPX2ELLLSM002 đều là LC duplex.

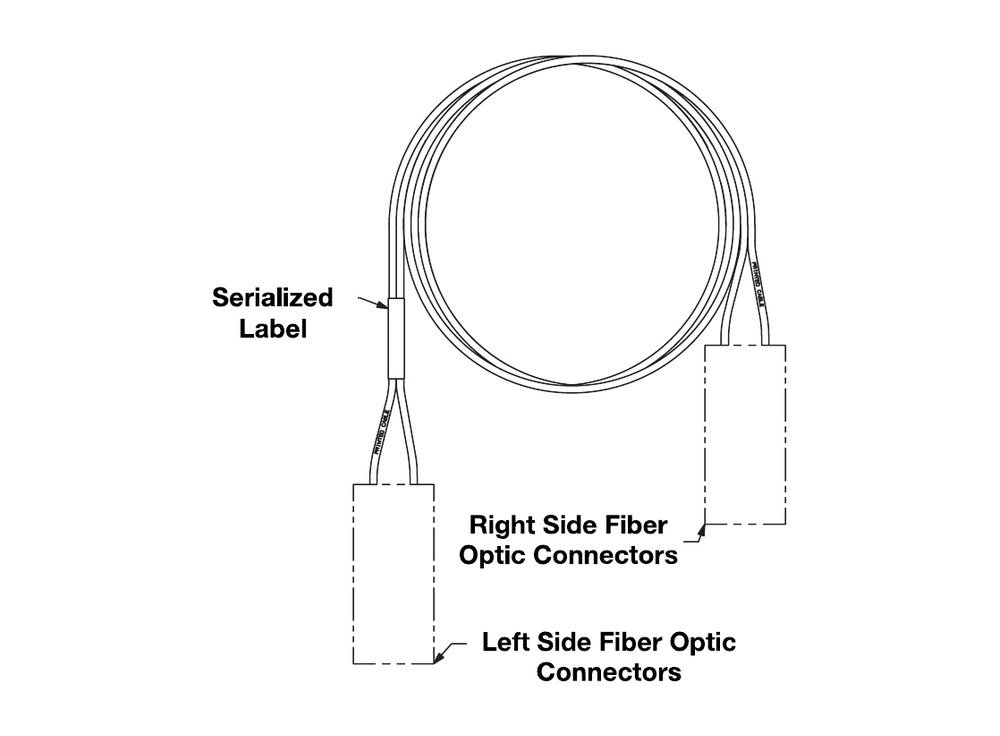

Bản vẽ dây nhảy NetKey hai sợi (ảnh: Panduit).

Đóng gói, dung sai và môi trường

• Theo trang hãng: gói tiêu chuẩn 1 dây, thùng carton 50 dây, UPC 07498391435.
• Bản vẽ hãng: dây có nắp chống bụi lắp sẵn, mỗi túi 1 dây; dây dưới 10 m không ngắn hơn danh định và dư tối đa 10 cm, đo khi chưa lắp nắp chống bụi.
• Nhiệt độ vận hành −10 °C đến +60 °C; vật liệu đáp ứng RoHS (chỉ thị 2011/65/EC).
• Suy hao chèn tối đa 0,30 dB; suy hao phản hồi tối thiểu 26 dB với OM3 (spec sheet).

Ứng dụng

Panduit viết dây nhảy NetKey hỗ trợ ứng dụng mạng ở vùng phân phối chính, vùng phân phối ngang và vùng phân phối thiết bị; hãng nêu các việc kết nối liên thông, kết nối chéo ở phòng viễn thông, trung tâm dữ liệu, phòng cáp đầu vào và tại bàn.

Mua NKFPX2ELLLSM002 chính hãng

Hợp Nhất cung cấp NKFPX2ELLLSM002 chính hãng Panduit, có CO/CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang là giá tham khảo, gửi Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Bản dài hơn một mét là NKFPX2ELLLSM003 (3 m). Các mã sợi OM3 khác gom ở nhóm dây nhảy quang OM3; danh mục chung là dây nhảy quang.
