Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 3m Panduit NKFP92ELLLSM003

NKFP92ELLLSM003: dây nhảy OS2 LC-LC dài 3 mét

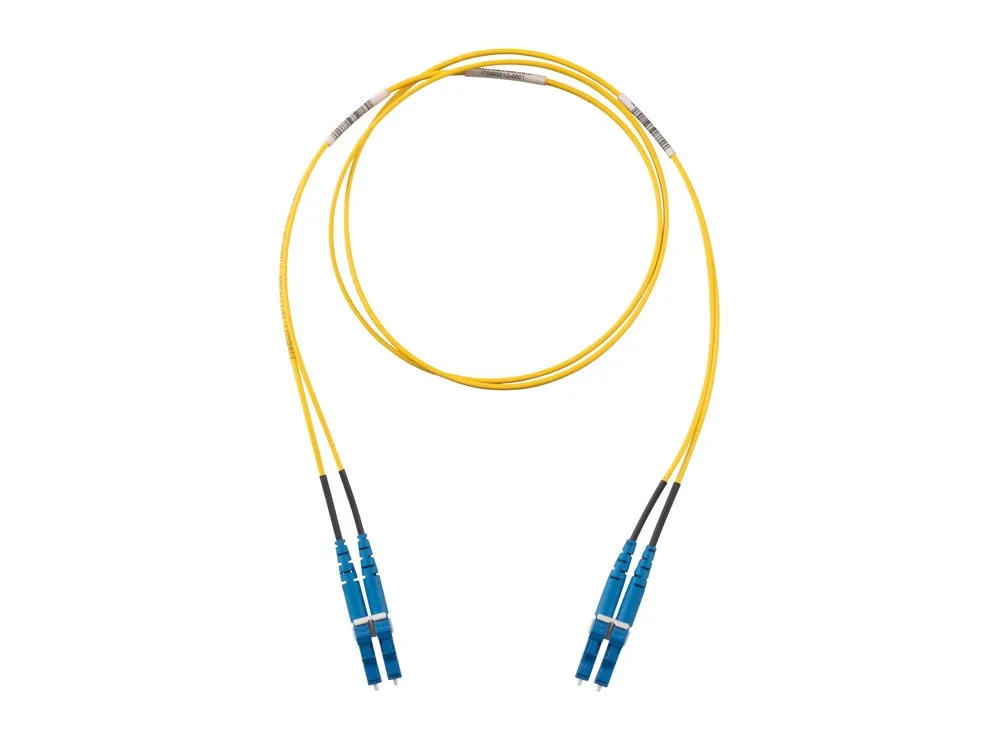

Panduit NKFP92ELLLSM003 là dây nhảy quang singlemode OS2 có hai sợi, gắn đầu LC duplex ở cả hai phía, dài 3 m (9,84 ft). Sản phẩm thuộc dòng NetKey® LC Duplex Zipcord; trang hãng ghi áo dây bằng vật liệu LSZH, đường kính 1,6 mm, màu vàng.

Spec sheet của Panduit xếp dây nhảy NetKey vào nhóm hỗ trợ ứng dụng mạng ở vùng phân phối chính, vùng phân phối ngang và vùng phân phối thiết bị, có hai lựa chọn áo là riser (OFNR) và LSZH; mã 3 m ở trang này là bản LSZH.

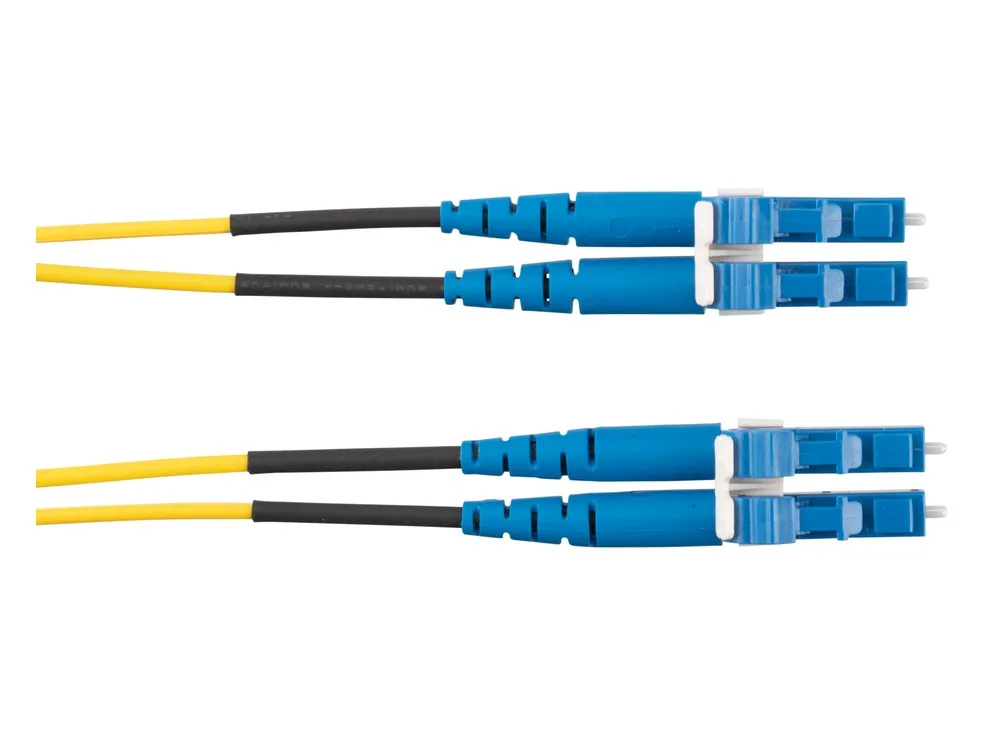

Cụm đầu nối LC duplex trên dây NetKey OS2 3 m (ảnh: Panduit).

Hai chỉ tiêu suy hao trong tài liệu hãng

Spec sheet NKSP76 công bố hai con số quang cho dây NetKey: suy hao chèn (insertion loss) không quá 0,30 dB, áp dụng cho mọi loại sợi; suy hao phản hồi (return loss) không thấp hơn 50 dB với sợi OS2, so với mức 26 dB ghi cho OM3 và OM4. Bản vẽ khách hàng M01302DD-DC tách riêng theo từng đầu nối: đầu LC NetKey trên sợi singlemode đánh bóng PC có suy hao chèn tối đa 0,30 dB và suy hao phản hồi tối thiểu 50 dB mỗi đầu.

Trang sản phẩm của mã ghi mức hiệu năng suy hao chèn là “Standard”.

Phân cực A-B và hướng đi dây

Chữ S ở vị trí 11 của mã nghĩa là phân cực chuẩn A-B (Standard A-B). Bản vẽ hãng ghi cấu hình đi dây của patch cord là từ “A” sang “B”, đồng thời chỉ rõ cụm đầu nối bên trái, cụm đầu nối bên phải và nhãn serial trên thân dây.

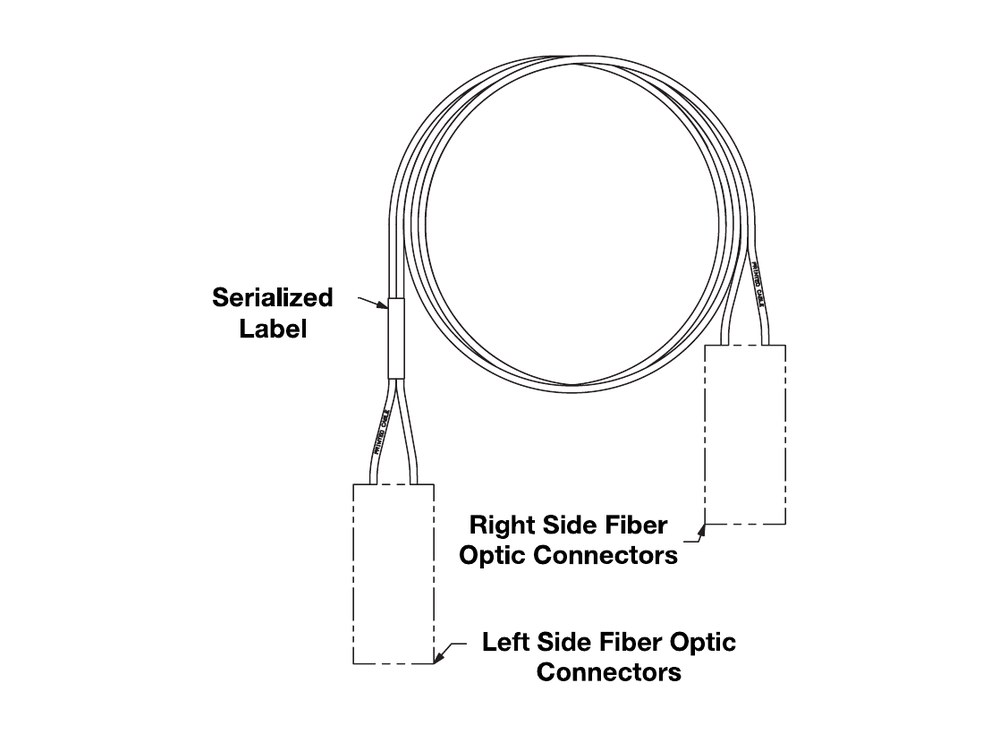

Hình vẽ dây nhảy duplex trong spec sheet NKSP76 (ảnh: Panduit).

Danh mục tiêu chuẩn Panduit công bố

Spec sheet liệt kê: TIA/EIA 568-C.3-1 và ISO/IEC 61755-3-1; IEC-61754-7 (quốc tế); TIA-604-3-A và -10-A; FOCIS-3 và -10. Hãng viết thêm rằng đầu nối tuân thủ hoặc tương thích FOCIS để đáp ứng TIA/EIA-455-21A, và nhãn tham chiếu kiểm soát chất lượng cho phép truy dữ liệu kiểm tra suốt vòng đời. Trang sản phẩm ghi mã đạt RoHS; bản vẽ dẫn chiếu chỉ thị châu Âu 2011/65/EC.

NKFP92ELLLSM003 được dùng ở đâu?

Theo hãng, dây NetKey phục vụ kết nối liên thông và kết nối chéo ở phòng cáp đầu vào, phòng viễn thông, trung tâm dữ liệu, tại bàn làm việc, và nối các cassette đã đấu sẵn trong các vùng phân phối. Với cùng sợi OS2 và đầu LC-LC, Hợp Nhất có các chiều dài 1, 2, 3, 5 và 10 m; mã 3 m nằm giữa dải này. Dây dưới 10 m theo bản vẽ hãng chỉ được dài hơn danh định tối đa 10 cm.

Đặt mua NKFP92ELLLSM003

Hợp Nhất phân phối NKFP92ELLLSM003 chính hãng Panduit, đủ CO/CQ, giao hàng các ngày trong tuần trên toàn quốc. Giá đầu trang mang tính tham khảo; gửi Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc. Dây cùng dòng nhưng ngắn hơn: NKFP92ELLLSM002 (2 m). Tham khảo thêm nhóm dây nhảy quang singlemode hoặc cả danh mục dây nhảy quang.
