Dây nhảy quang Singlemode OS2 LC-LC Duplex LSZH 2m Panduit NKFP92ELLLSM002

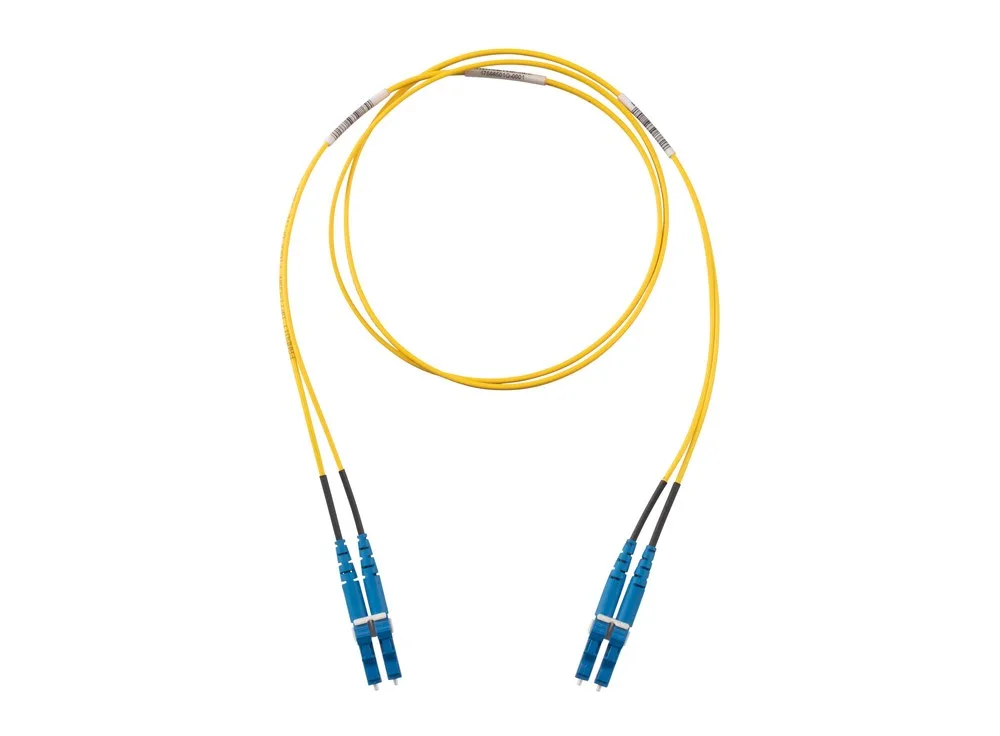

Dây nhảy quang NKFP92ELLLSM002 dài 2 m của Panduit

Mã NKFP92ELLLSM002 là bản 2 m (6,5 ft) trong dòng dây nhảy quang NetKey® LC duplex của Panduit, dùng sợi singlemode OS2 với hai sợi trong một áo zipcord. Trang hãng tóm tắt sản phẩm là patch cord OS2 có đầu nối LC duplex, áo đạt LSZH, đường kính áo 1,6 mm, chiều dài 2 mét.

Trong phần giới thiệu chung, Panduit cho biết dòng dây LC duplex này giữ hiệu năng ổn định cho ứng dụng thoại, dữ liệu và video, nối thẳng các thiết bị mạng đặt ở trung tâm dữ liệu, phòng viễn thông hay văn phòng.

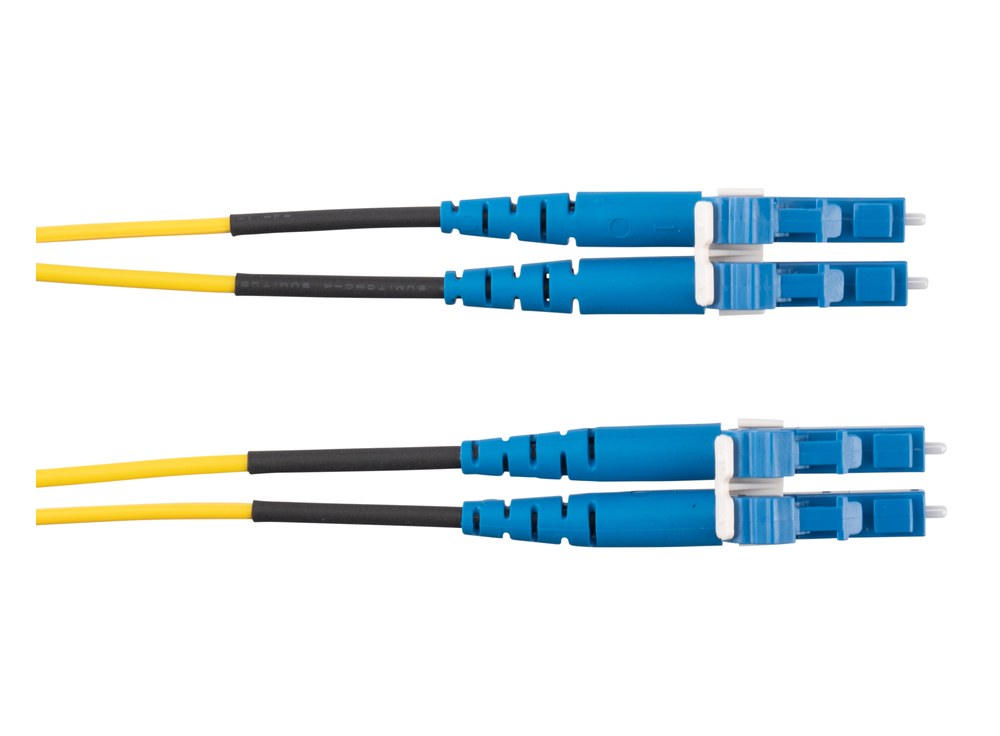

NKFP92ELLLSM002 dùng đầu nối LC duplex ở cả đầu A và đầu B (ảnh: Panduit).

Áo LSZH hay riser: NKFP92ELLLSM002 thuộc loại nào?

Dây NetKey có hai lựa chọn vật liệu áo: riser (OFNR) đạt UL 1666 và c(UL) FT-4, hoặc khói thấp không halogen (LSZH) đạt IEC 60332-1, IEC 60754-2 và IEC 61034. Ký tự thứ 8 trong mã cho biết loại áo: L là LSZH, R là riser. Với NKFP92ELLLSM002, ký tự này là L, tức bản LSZH; trang hãng cũng ghi xếp hạng cháy (flammability rating) của mã là LSZH.

Các ký tự còn lại đọc theo spec sheet NKSP76: 9 là sợi OS2, 2 là hai sợi, E là cáp 1,6 mm, hai chữ L kế tiếp là đầu LC duplex ở đầu A và đầu B, S là phân cực chuẩn A-B, M là đơn vị mét và 002 là 2 m.

Chiều dài 2 m được quy định ra sao?

Bản vẽ khách hàng M01302DD-DC (sửa đổi 04/2023) đặt ba quy tắc cho chiều dài dây NetKey: không ngắn hơn chiều dài ghi trong mã; với dây dưới 10 m, phần dư không quá 10 cm (4 in); chiều dài đo từ mũi đầu nối bên này đến mũi đầu nối bên kia khi chưa lắp nắp chống bụi. Áp vào mã này, dây dài từ 2,00 m đến tối đa 2,10 m.

Hiệu năng và tiêu chuẩn hãng công bố

• Suy hao chèn không quá 0,30 dB; suy hao phản hồi từ 50 dB trở lên đối với sợi OS2 (spec sheet NKSP76).
• Danh mục tiêu chuẩn: TIA/EIA 568-C.3-1 và ISO/IEC 61755-3-1, IEC-61754-7, TIA-604-3-A và -10-A, FOCIS-3 và -10; trang sản phẩm ghi thêm RoHS.
• Áo màu vàng theo quy ước màu của hãng cho sợi OS2; nhiệt độ vận hành −10 °C đến +60 °C.

Đóng gói khi giao hàng

Theo bản vẽ hãng, dây xuất xưởng với nắp chống bụi đã lắp trên các đầu nối và mỗi túi chỉ chứa 1 dây. Trang sản phẩm ghi số lượng tiêu chuẩn 1 dây mỗi gói, 50 dây mỗi thùng carton, mã UPC 07498391577 — hữu ích khi đối chiếu tem hàng lúc nhận.

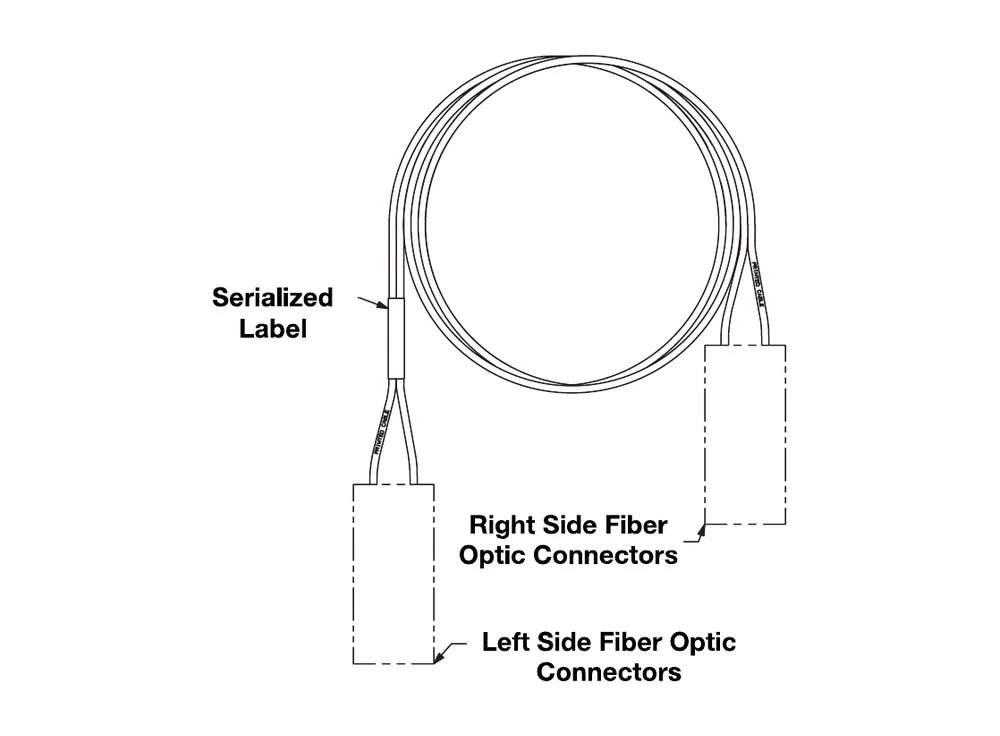

Sơ đồ patch cord NetKey trong spec sheet NKSP76 (ảnh: Panduit).

Mua dây NKFP92ELLLSM002 ở Hợp Nhất

NKFP92ELLLSM002 là hàng Panduit chính hãng do Hợp Nhất phân phối, kèm giấy tờ CO/CQ và giao toàn quốc các ngày trong tuần. Mức giá trên trang chỉ để tham khảo, quý khách gửi Email hoặc Zalo để Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Cần dây ngắn hơn có mã NKFP92ELLLSM001 dài 1 m. Các dây sợi đơn mode khác nằm trong nhóm dây nhảy quang singlemode, còn toàn bộ chủng loại xem ở danh mục dây nhảy quang.
