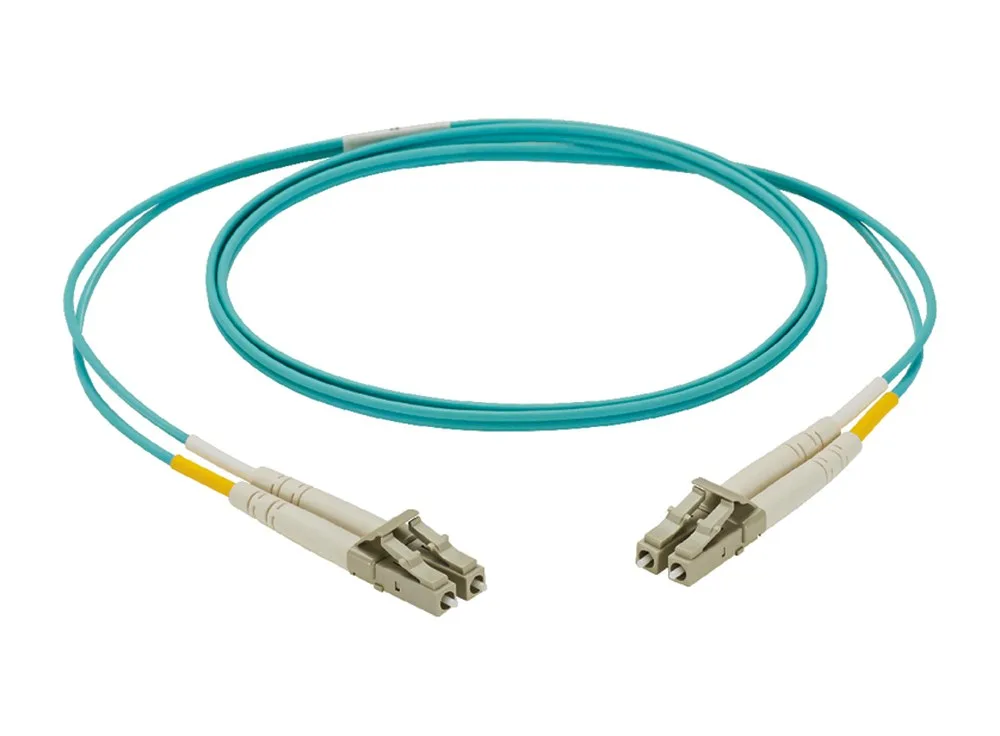

Dây nhảy quang Multimode OM4 LC-LC Duplex LSZH 10m Panduit NKFPZ22LLLSM010

NKFPZ22LLLSM010: dây OM4 LC-LC dài 10 m

NKFPZ22LLLSM010 là dây nhảy quang NetKey® hai sợi đa mode OM4 của Panduit, dài 10 m (32,81 ft), đầu LC duplex ở hai đầu, cáp áo 2 mm đạt LSZH. Đây là mã dài nhất trong các dây OM4 LC-LC NetKey mà Hợp Nhất đang cung cấp (1, 2, 3, 5 và 10 m).

Trang hãng đặt tên mã là “NetKey® 2 Fiber Patch Cord, 2mm, OM4, LC Duplex, LSZH, 10m” và ghi mức suy hao chèn Standard.

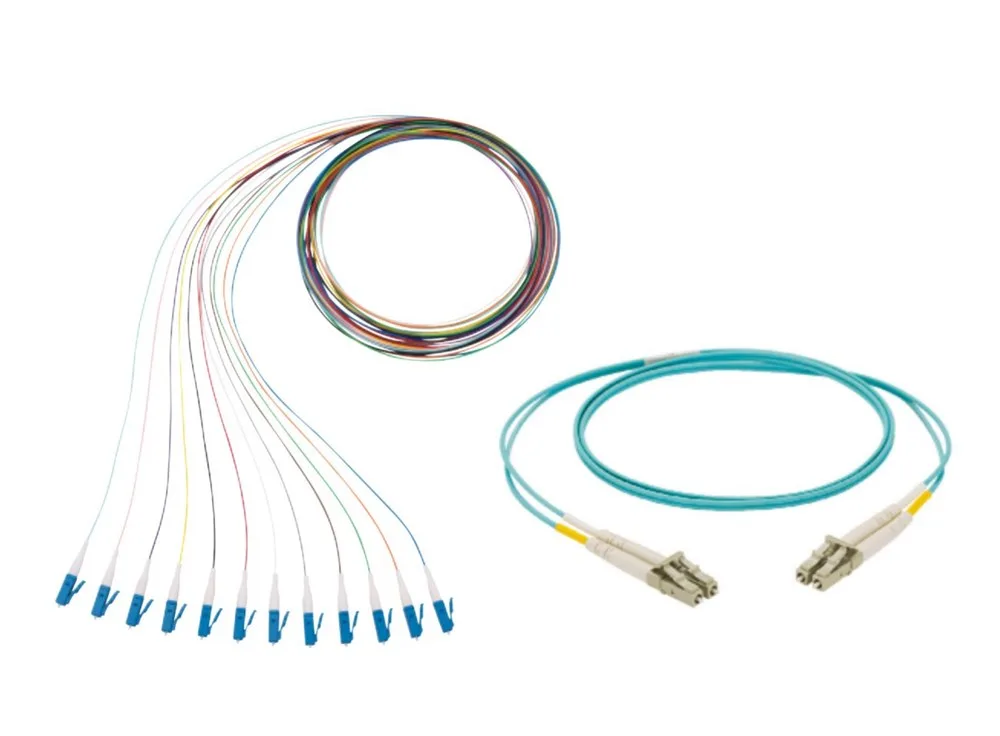

Ảnh dòng NetKey trong spec sheet NKSP76 (ảnh: Panduit).

Ba số cuối của mã và các độ dài khác

Ba ký tự cuối (vị trí 13–15) của mã NetKey là độ dài tính theo mét: 010 ứng với 10 m. Theo bản vẽ M01302DD-DC, đổi 001 thành 002, 003, 004, 005, 010, 015 hoặc 020 sẽ ra các bản 2–20 m của cùng cấu hình. Bảng mã trong spec sheet NKSP76 cho dải 001–050 và cho đặt độ dài lẻ nửa mét khi có yêu cầu. Ký tự thứ 12 ngoài M (mét, từng dây) còn có T và Q – mét, đóng gói 10 dây và 25 dây.

Bản vẽ hãng quy định dung sai ra sao?

Quy tắc chung: dây thực tế không bao giờ ngắn hơn số mét trong mã. Phần dài thêm bị giới hạn ở 10 cm (4 in) nếu dây ngắn hơn 10 m, và ở +1 %/−0 % nếu dây vượt 10 m. Panduit đo từ mũi đầu nối này sang mũi đầu nối kia, lúc chưa gắn nắp chống bụi; dây đi theo cấu hình A sang B.

Chỉ tiêu chính

• Suy hao chèn tối đa 0,30 dB; suy hao phản hồi tối thiểu 26 dB với OM4 (spec sheet NKSP76).
• Vỏ LSZH thử theo IEC 60332-1, IEC 60754-2, IEC 61034; màu áo OM4 theo spec sheet là aqua.
• Nhiệt độ vận hành −10 °C đến +60 °C; đầu nối đạt FOCIS (bản vẽ M01302DD-DC).

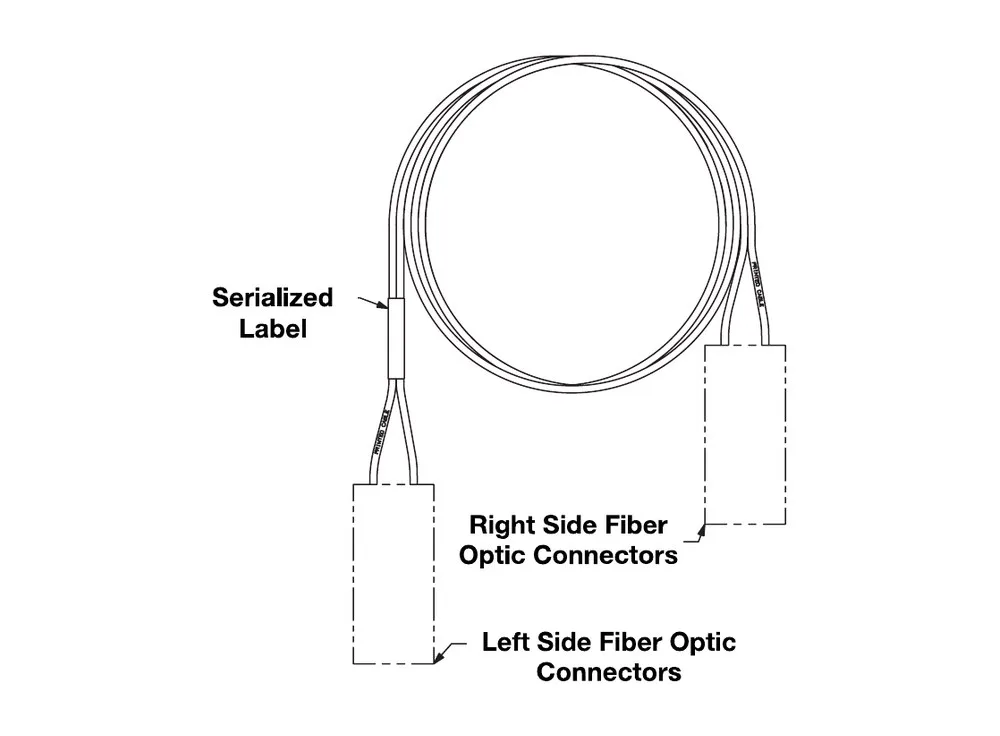

Hình vẽ dây nhảy NetKey trên spec sheet NKSP76 (ảnh: Panduit).

Dùng NKFPZ22LLLSM010 khi nào?

Panduit ghi dây NetKey phục vụ ứng dụng mạng ở vùng phân phối chính, vùng phân phối ngang, vùng phân phối thiết bị, gồm đấu liên thông, đấu chéo và nối cassette đấu sẵn. Bản 10 m dùng khi tuyến cần sợi OM4 với đầu LC duplex hai phía và độ dài 10 m; cần dây dài hơn 10 m, bản vẽ hãng có các độ dài 15 m, 20 m — quý khách gửi yêu cầu để Hợp Nhất báo giá.

Mua NKFPZ22LLLSM010 tại Hợp Nhất

Với NKFPZ22LLLSM010, Hợp Nhất bán hàng chính hãng Panduit kèm CO/CQ và giao toàn quốc các ngày trong tuần. Giá trên trang là giá tham khảo – để có báo giá chi tiết, quý khách gửi Email hoặc nhắn Zalo, Hợp Nhất phản hồi bằng Email trong ngày làm việc. Trang hãng ghi 30 dây mỗi thùng carton, UPC 61305625600. Bản ngắn hơn cùng dòng: NKFPZ22LLLSM005 dài 5 m. Các dây OM4 khác ở nhóm dây nhảy quang OM4; toàn bộ chủng loại xem tại danh mục dây nhảy quang.
