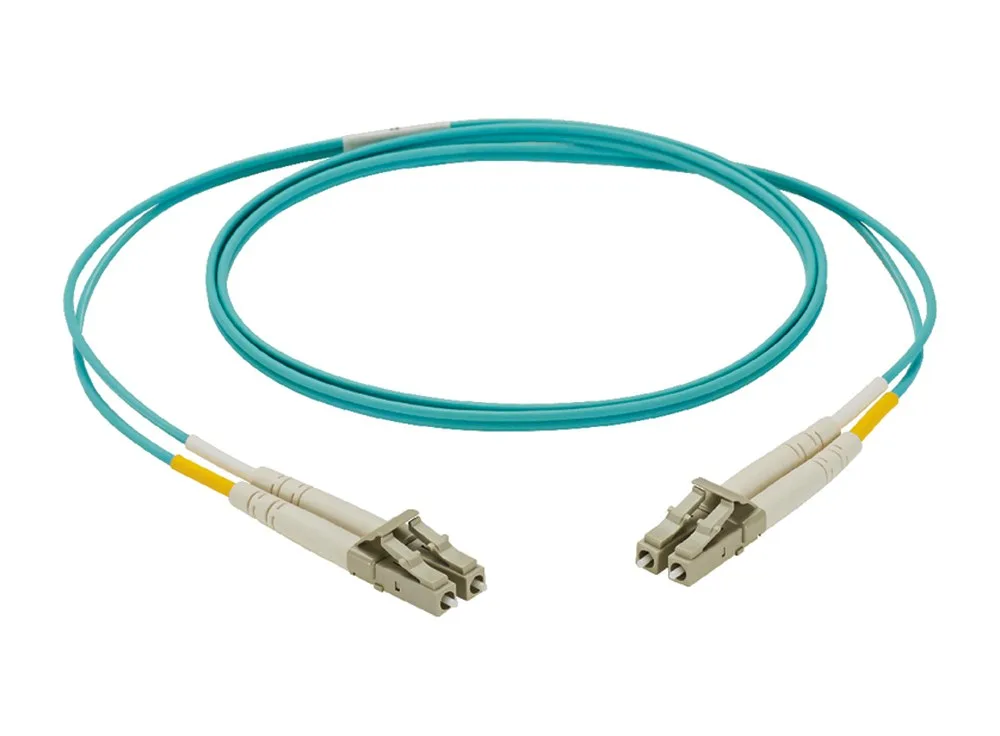

Dây nhảy quang Multimode OM3 LC-LC Duplex LSZH 10m Panduit NKFPX2ELLLSM010

NKFPX2ELLLSM010: dây OM3 NetKey 10 mét

Panduit mô tả NKFPX2ELLLSM010 là dây nhảy NetKey 2 sợi OM3, đầu LC duplex nối sang LC duplex, áo đạt chuẩn khói thấp không halogen (LSZH) dày 1,6 mm. Chiều dài tổng ghi trên trang hãng là 10 m, tương đương 32,81 ft.

Sợi trong dây có đường kính 50 µm và áo màu aqua theo trang sản phẩm; hãng xếp mã vào nhóm “NetKey® LC Duplex Zipcord Fiber Optic Patch Cord”.

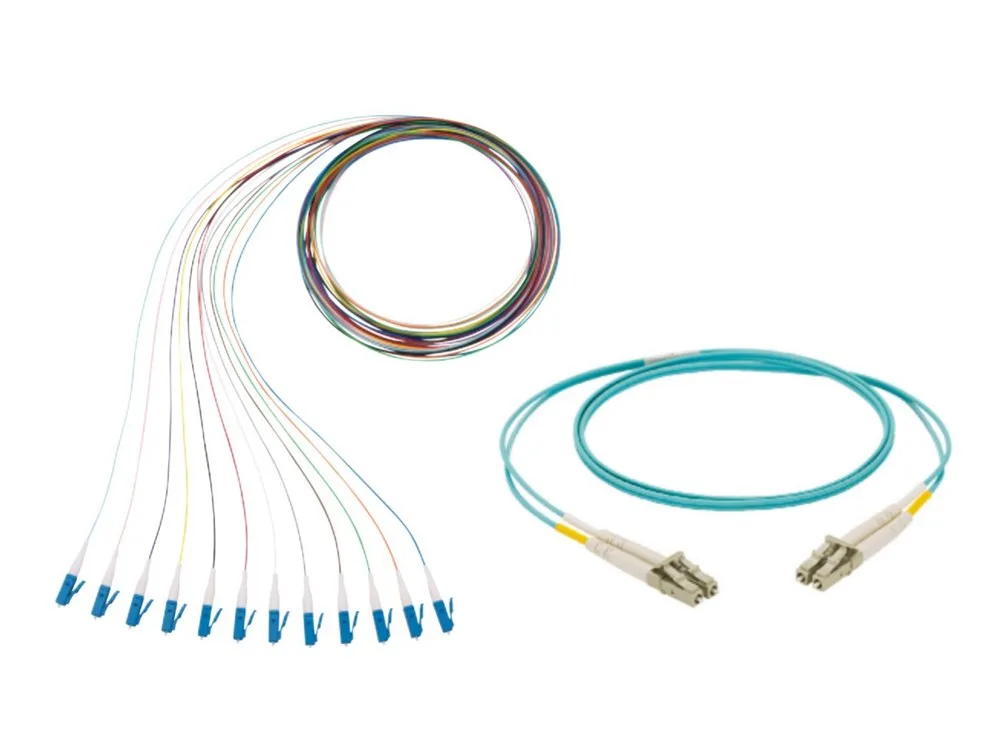

Ảnh trên spec sheet dòng dây quang NetKey (ảnh: Panduit).

Bản LSZH và bản riser khác nhau ở mã

Spec sheet NKSP76 cho biết dây NetKey có hai loại áo: riser (OFNR) đạt UL 1666 và c(UL) FT-4, và LSZH đạt IEC 60332-1, IEC 60754-2, IEC 61034. Trong mã hàng, ký tự thứ 8 là L với áo LSZH, là R với áo OFNR; NKFPX2ELLLSM010 thuộc loại L. Bản vẽ M01302DD-DC ghi ví dụ cặp mã 1 m của sợi OM3: NKFPX2ELLLSM001 áo LSZH và NKFPX2ERLLSM001 áo riser.

Điều kiện vận hành và RoHS

Theo bản vẽ khách hàng M01302DD-DC, dây nhảy và pigtail NetKey vận hành trong khoảng −10 °C đến +60 °C, đầu nối đạt FOCIS, cụm dây đáp ứng TIA/EIA-568-C.3 hoặc tiêu chuẩn IEC tương đương, vật liệu và linh kiện tuân thủ giới hạn chất RoHS theo chỉ thị 2011/65/EC.

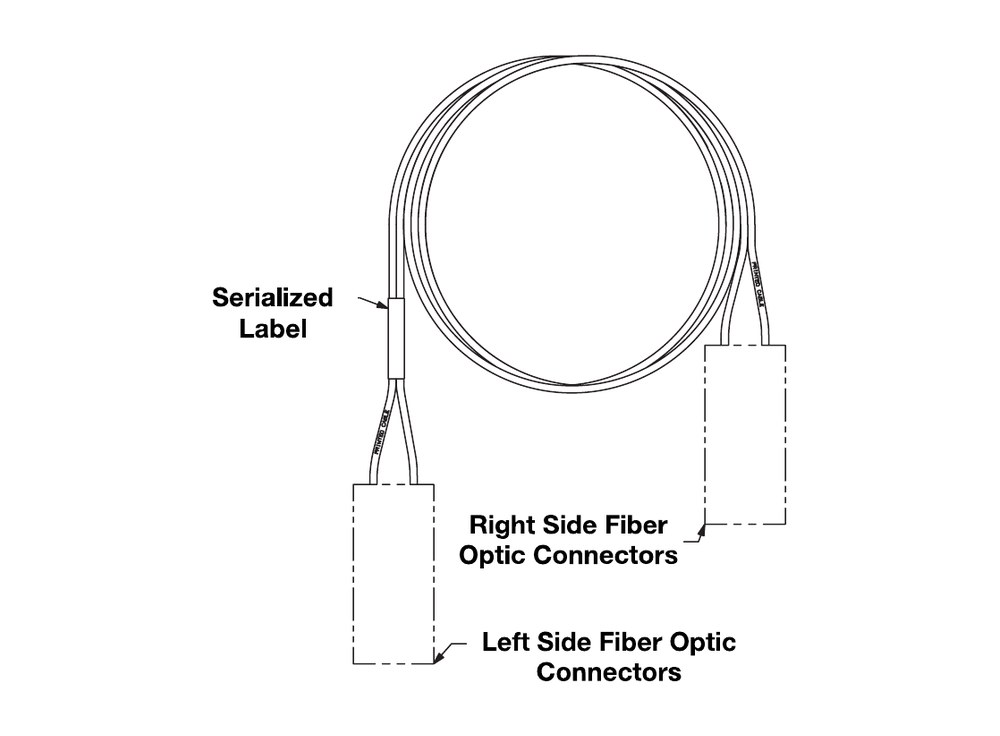

Bản vẽ dây nhảy NetKey từ tài liệu hãng (ảnh: Panduit).

Bộ tiêu chuẩn của dòng NetKey

Danh sách trên spec sheet gồm TIA/EIA 568-C.3-1 cùng ISO/IEC 61755-3-1, IEC-61754-7 (quốc tế), TIA-604-3-A và -10-A, FOCIS-3 và -10. Hãng nói thêm đầu nối tuân thủ hoặc tương thích FOCIS để đáp ứng TIA/EIA-455-21A.

• Suy hao chèn: không quá 0,30 dB.
• Suy hao phản hồi với OM3: không dưới 26 dB.
• Phân cực: Standard A-B, đi dây từ A sang B theo bản vẽ.

Ứng dụng và quy cách

Panduit ghi dây dùng cho kết nối liên thông và kết nối chéo ở phòng viễn thông, trung tâm dữ liệu, phòng cáp đầu vào, tại bàn làm việc, cũng như nối các cassette đấu sẵn trong vùng phân phối. Trang hãng ghi thùng carton tiêu chuẩn 30 dây, gói 1 dây, UPC 07498392260; bản vẽ ghi dây giao kèm nắp chống bụi, mỗi túi một dây, chiều dài không ngắn hơn số ghi trong mã.

Mua NKFPX2ELLLSM010 ở Hợp Nhất

Hợp Nhất phân phối NKFPX2ELLLSM010 chính hãng Panduit, có CO/CQ, giao toàn quốc các ngày trong tuần. Giá đầu trang để tham khảo; gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Phiên bản 5 m cùng dòng: NKFPX2ELLLSM005. Các mã sợi OM3 khác gom ở nhóm dây nhảy quang OM3; danh mục chung là dây nhảy quang.
