Nhân mạng Cat6A Panduit

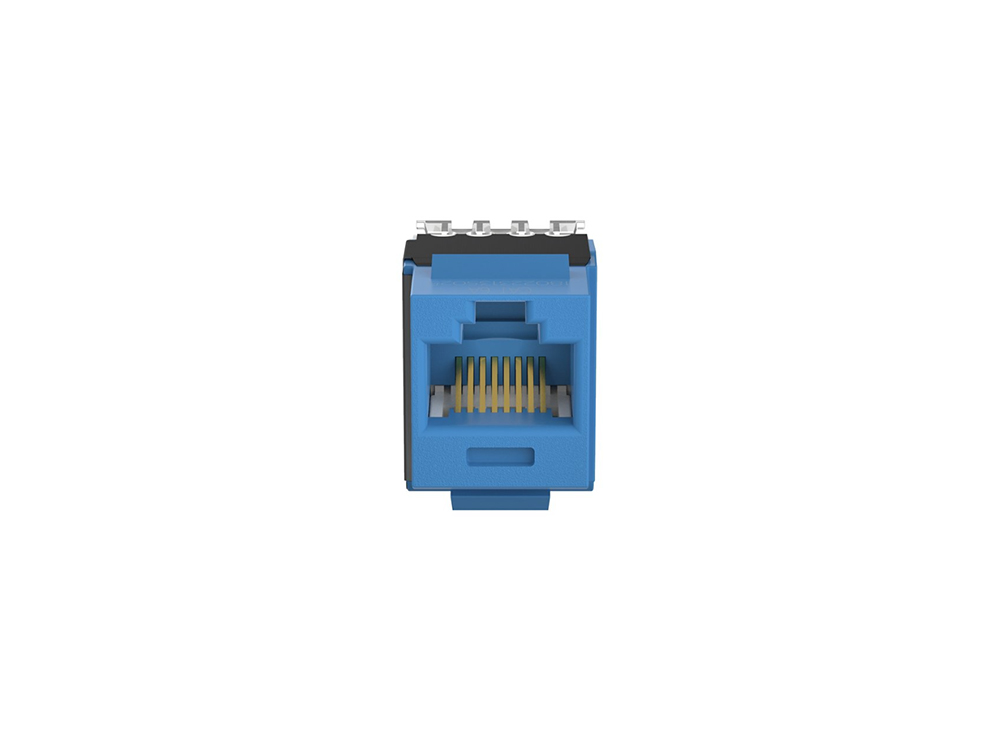

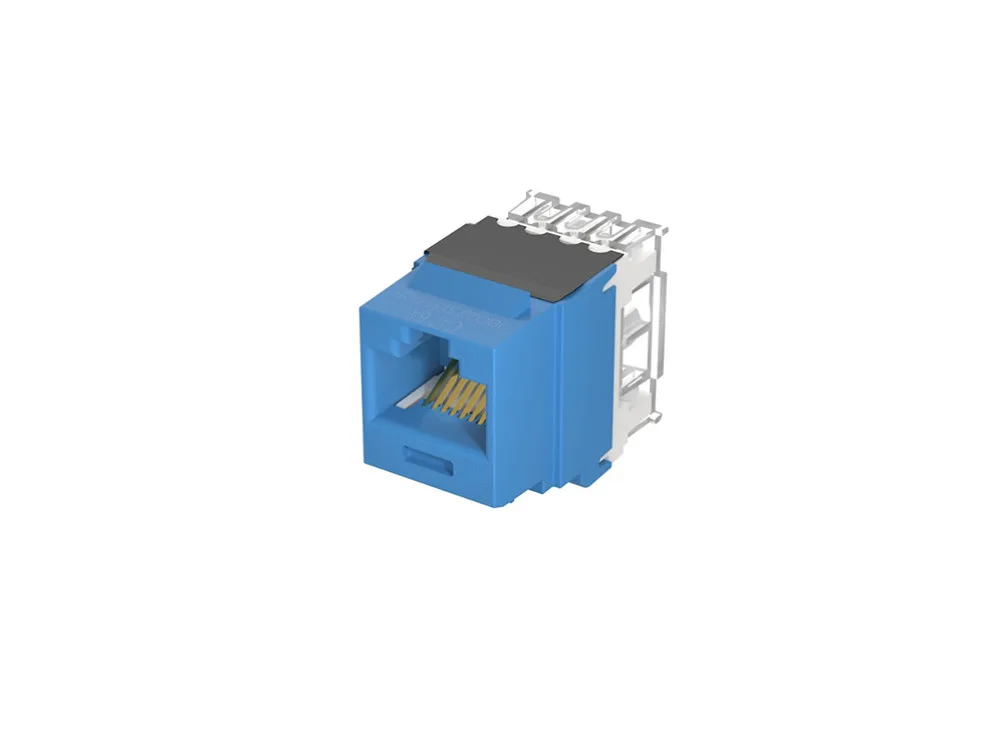

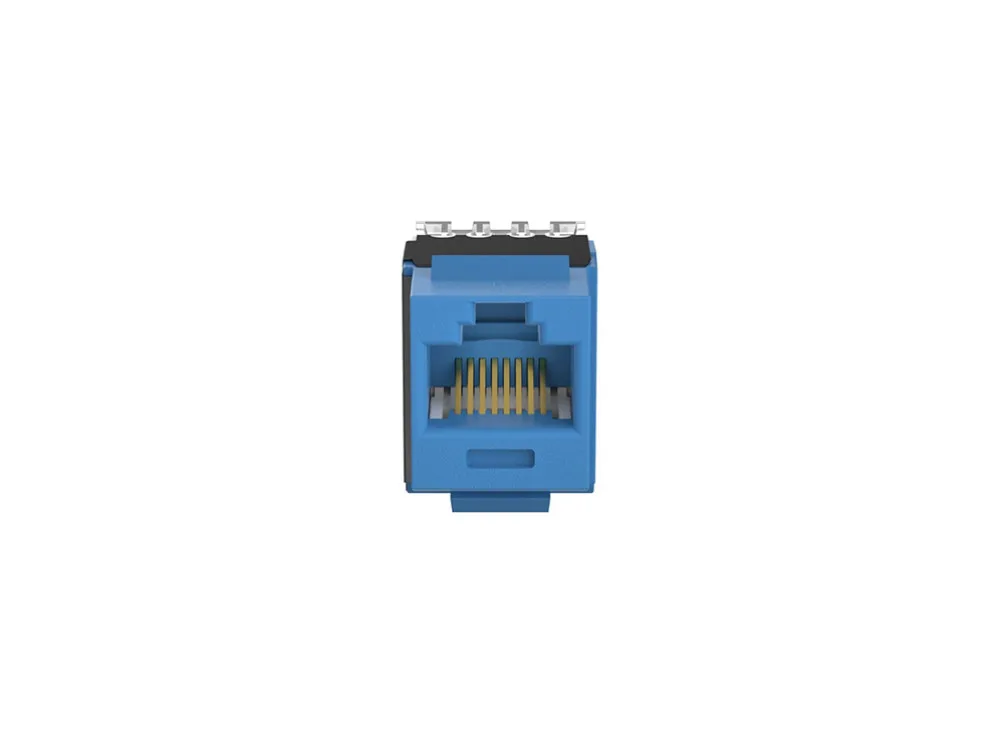

Nhân mạng Cat6A Panduit NetKey® P/N: NK6X88MBU, đầu cắm Keystone RJ45 chính hãng

Trong thiết kế và thi công hệ thống cáp cấu trúc (Structured Cabling), nhân mạng (Jack Module) đóng vai trò là điểm kết nối cốt lõi giữa hạ tầng cáp truyền dẫn và thiết bị đầu cuối. Việc lựa chọn loại nhân mạng chất lượng cao không chỉ đảm bảo tốc độ đường truyền ổn định mà còn giúp quá trình vận hành, bảo trì diễn ra thuận lợi.

Nhân mạng Cat6A Panduit NetKey® Punchdown Jack Module (Mã sản phẩm: NK6X88MBU) từ tập đoàn Panduit (Mỹ) là một trong những thiết bị kết nối keystone RJ45 chuẩn công nghiệp. Bài viết dưới đây tổng hợp chi tiết thông số kỹ thuật, công nghệ nổi bật và ứng dụng thực tế của nhân mạng Panduit NK6X88MBU giúp các kỹ sư M&E, nhà thầu công trình và quản trị viên IT đưa ra quyết định phù hợp cho dự án.

Thông số kỹ thuật nhân mạng Cat6A Panduit chính hãng

Dưới đây là thông số kỹ thuật tổng hợp chính xác từ bảng dữ liệu (Datasheet) của Panduit dành cho sản phẩm NK6X88MBU:

Các điểm nổi bật của nhân mạng Cat6A Panduit NK6X88MBU

Hiệu suất kết nối 100% Factory Tested & Mã định danh Serial riêng biệt

Nhân mạng Cat6A Panduit NK6X88MBU trước khi xuất xưởng đều trải qua quy trình kiểm tra hiệu suất khắt khe tại nhà máy để đảm bảo đáp ứng hoặc vượt các tiêu chuẩn ANSI/TIA-568-C.2 Category 6 và ISO 11801 Class E. Điểm đặc biệt của dòng sản phẩm này là từng jack module đều được đánh số Serial riêng biệt (Individually Serialized). Điều này cho phép quản lý vòng đời thiết bị, truy xuất nguồn gốc và đảm bảo tính minh bạch tuyệt đối trong công tác bảo hành dự án.

Lớp mạ vàng 50 microinch chống ăn mòn và tối ưu tiếp xúc

Tiếp điểm điện cực bên trong nhân mạng NK6X88MBU được phủ lớp mạ vàng dày 50 microinch. Lớp mạ này mang lại lợi ích kỹ thuật quan trọng:

• Giảm trở kháng tiếp xúc: Tăng khả năng truyền dẫn tín hiệu, giảm suy hao công suất.
• Chống oxy hóa & Ăn mòn: Bảo vệ tiếp điểm khỏi độ ẩm và không khí môi trường, giữ đường truyền hoạt động ổn định trong nhiều năm.
• Tăng độ bền cơ học: Đáp ứng hàng ngàn chu kỳ cắm/rút dây nhảy (Patch Cord) mà không làm suy giảm chất lượng tiếp xúc.

Tham khảo sản phẩm cùng phân khúc " Nhân mạng Cat6 UTP - 1Gbps " TẠI ĐÂY!

Thiết kế chuẩn Keystone linh hoạt lắp đặt

Dòng nhân mạng NetKey® NK6X88MBU tuân theo kích thước chuẩn Keystone quốc tế. Nhờ đó, nhân mạng có tính tương thích cao và lắp đặt dễ dàng vào:

• Mặt âm tường / Mặt nổi (NetKey Faceplates & Surface Mount Boxes).
• Thanh quản lý tập trung (Modular Patch Panels) tại tủ Rack.
• Các loại mặt nạ chuẩn keystone phổ biến trên thị trường.

Công cụ đấu nối chuẩn T568A/T568B trực quan

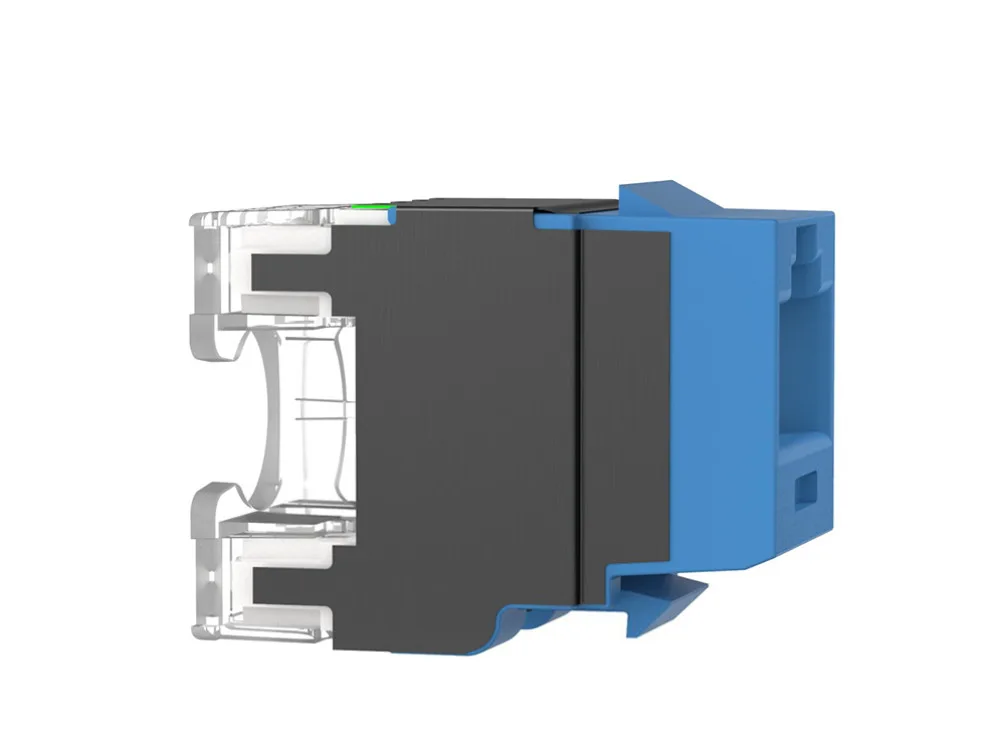

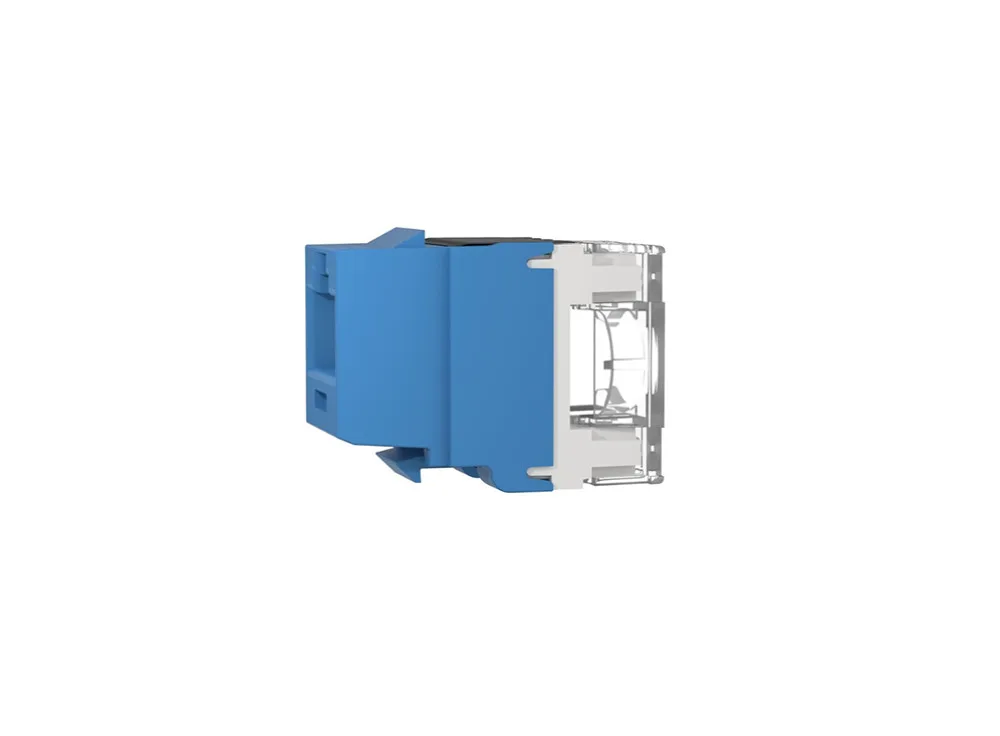

Phía sau nhân mạng trang bị nắp gài cố định cáp (Wire Cap) làm bằng Polycarbonate và nhãn phân màu theo 2 chuẩn sơ đồ bấm dây T568A và T568B. Kỹ sư thi công chỉ cần xỏ các đôi dây cáp 22–26 AWG vào đúng vị trí màu sắc, sau đó sử dụng công cụ nhấn dây (Punchdown Tool) tiêu chuẩn để hoàn tất quá trình đấu nối một cách nhanh chóng và chính xác.

Tương thích chuẩn cấp nguồn PoE++ tiên tiến

Nhân mạng Cat6A Panduit NK6X88MBU đạt chứng nhận IEC 60512-99-001, thử nghiệm chịu tải chu kỳ cắm/rút dưới tải điện áp cao. Sản phẩm đáp ứng tốt các chuẩn cấp nguồn qua cáp mạng từ PoE (15.4W), PoE+ (30W) cho tới PoE++ (type 3 & type 4 up to 60W-90W). Điều này hạn chế tình trạng hồ quang điện (Arcing) làm cháy chân tiếp xúc khi cắm/rút thiết bị đang hoạt động.

Ứng dụng của nhân mạng Cat6A Panduit trong các hệ thống mạng

Nhờ thiết kế chắc chắn và đáp ứng dải tần quét lên tới 250 MHz, nhân mạng Panduit NK6X88MBU là lựa chọn phù hợp cho nhiều mô hình hạ tầng viễn thông:

• Văn phòng doanh nghiệp & Tòa nhà: Lắp tại các ổ cắm âm sàn/âm tường cung cấp kết nối Gigabit Ethernet (1000BASE-T) cho máy tính làm việc, điện thoại IP (VoIP), máy in mạng.
• Hệ thống Wi-Fi & Giám sát An ninh: Đầu cắm nguồn/dữ liệu cho các bộ phát Wi-Fi AP, Camera IP, thiết bị IoT truyền dữ liệu kết hợp cấp nguồn PoE.
• Trung tâm dữ liệu (Data Center) & Phòng Server: Gắn trên thanh Modular Patch Panel để gom các đường cáp Cat6A từ các thiết bị về tủ mạng một cách khoa học.

Hướng dẫn kỹ thuật đấu nối nhân mạng Cat6 Panduit NK6X88MBU

Để đảm bảo suy hao phản hồi (Return Loss) và suy hao chèn (Insertion Loss) nằm trong giới hạn cho phép của chuẩn Cat6, việc thi công cần tuân thủ các bước cơ bản:

1. Tuốt vỏ cáp: Dùng dụng cụ tuốt vỏ cáp mạng UTP khoảng 2.5 – 3 cm. Tránh làm trầy xước lớp vỏ cách điện của 4 cặp dây bên trong.

2. Sắp xếp cặp dây: Không xả xoắn các đôi dây quá xa so với điểm đấu nối (độ xả xoắn tối đa không vượt quá 13 mm / 0.5 inch).

3. Gắn dây theo nhãn màu: Đưa từng sợi dây vào các khe tương ứng theo chuẩn T568A hoặc T568B được dán sẵn trên nắp định vị.

4. Nhấn dây (Punchdown): Dùng dao nhấn dây chuẩn (như lưỡi nhấn 110) để bấm cố định dây vào khe IDC và cắt bỏ phần lõi thừa.

5 Đóng nắp bảo vệ (Wire Cap): Đậy chặt nắp giữ dây Polycarbonate để cố định vị trí kết nối, chống xê dịch khi kéo cáp.

Các câu hỏi thường gặp với nhân mạng Cat6 Panduit

Nhân mạng Panduit NK6X88MBU có dùng được cho cáp Cat5e hoặc Cat6A không?

Trả lời: NK6X88MBU được thiết kế tối ưu cho cáp Cat6 chuẩn đường kính dây 22–26 AWG. Bạn có thể sử dụng cho cáp Cat5e, tuy nhiên đối với cáp Cat6A (thường có đường kính lõi lớn hơn và băng thông 500 MHz), bạn nên lựa chọn dòng nhân mạng chuyên dụng Cat6A như NK6X88MBU để đảm bảo đúng tiêu chuẩn kỹ thuật.

Có thể dùng nhân mạng NK6X88MBU với mặt nạ (Faceplate) của các thương hiệu khác không?

Trả lời: Được. Do NK6X88MBU tuân theo thiết kế chuẩn Keystone công nghiệp nên hoàn toàn tương thích với hầu hết các loại mặt nạ âm tường chuẩn keystone phổ biến trên thị trường. Tuy nhiên, việc sử dụng đồng bộ hệ thống NetKey® của Panduit sẽ mang lại sự vừa vặn và tính thẩm mỹ cao nhất.

Nhân mạng Panduit Cat6 NetKey® (NK6X88MBU) là lựa chọn lý tưởng cho các công trình hạ tầng mạng nhờ độ bền cơ học cao, tiếp điểm mạ vàng 50µin, khả năng đáp ứng hoàn hảo chuẩn Cat6 250 MHz và tính tương thích rộng rãi chuẩn Keystone. Trang bị sản phẩm chính hãng Panduit đi kèm chứng nhận CO/CQ giúp công trình của bạn vận hành an toàn, ổn định và đáp ứng tốt các tiêu chí nghiệm thu khắt khe.
