Dây mạng âm tường: chọn loại nào, kéo trước khi trát, đứt thì thay thế nào?

Dây mạng âm tường nên chọn Cat6 lõi đồng đặc (tối thiểu Cat5e), luồn trong ống riêng đặt sẵn trước khi trát, mỗi ổ mạng một sợi kéo thẳng về tủ hoặc vị trí đặt router, không nối giữa chừng và không dài quá 90 m. Vì dây nằm trong tường 10–20 năm, khó thay, nên tiêu chí "đủ dùng hôm nay" không áp dụng: Cat6 chạy được 1 Gbps đủ 100 m, 5 Gbps theo IEEE 802.3bz và cấp nguồn PoE cho AP Wi-Fi, camera mà không phải đục tường lại. Bài viết hướng dẫn chọn loại dây, cách đặt ống, kéo dây và xử lý khi dây âm tường bị đứt.

Dây mạng âm tường loại nào tốt?

Có bốn tiêu chí, xếp theo mức quan trọng:

1. Chuẩn Cat6: băng thông 250 MHz theo ANSI/TIA-568, chạy 1000BASE-T và 5GBASE-T đủ 100 m. Cat5e (100 MHz) vẫn chạy 1 Gbps và 2,5 Gbps đủ 100 m, chấp nhận được cho nhà ở nếu ngân sách hạn chế; Cat6A (500 MHz, 10 Gbps 100 m) dành cho văn phòng, phòng máy hoặc nhà có phòng làm việc dựng phim, server.
2. Lõi đồng đặc, 23 hoặc 24 AWG: dây âm tường phải cấp được PoE về sau; cáp CCA nhôm mạ đồng không đạt TIA-568, điện trở cao, và khi hỏng thì không thể thay nếu không có ống.
3. Vỏ PVC chống cháy hoặc LSZH: trong nhà ở, vỏ PVC cấp CM (thử cháy theo UL 1685, như Commscope 4-1427254-6 và Panduit NUC6C04BU-FE) là đủ. Chung cư, văn phòng, hành lang thoát hiểm nên dùng vỏ LSZH ít khói không halogen (thử theo IEC 60332-1, IEC 60754-2, IEC 61034-2 như Commscope 884024508/10 hoặc Legrand 032754) để khi cháy không sinh khói độc.
4. Có datasheet và tem thùng: dây nằm trong tường, bạn chỉ còn hộp thùng và datasheet để chứng minh chủng loại khi nghiệm thu.

Hai mã Cat6 đang có sẵn tại Hợp Nhất hay được chọn cho âm tường: cáp mạng Legrand Cat6 UTP LSZH 032754 (23 AWG, vỏ LSZH, lõi chữ thập) cho chung cư, văn phòng và cáp mạng LS Cat6 UTP (250 MHz, vỏ PVC khó cháy, in số mét đếm ngược trên vỏ) cho nhà ở — số mét in trên vỏ giúp tính đúng độ dài từng tuyến khi cắt dây.

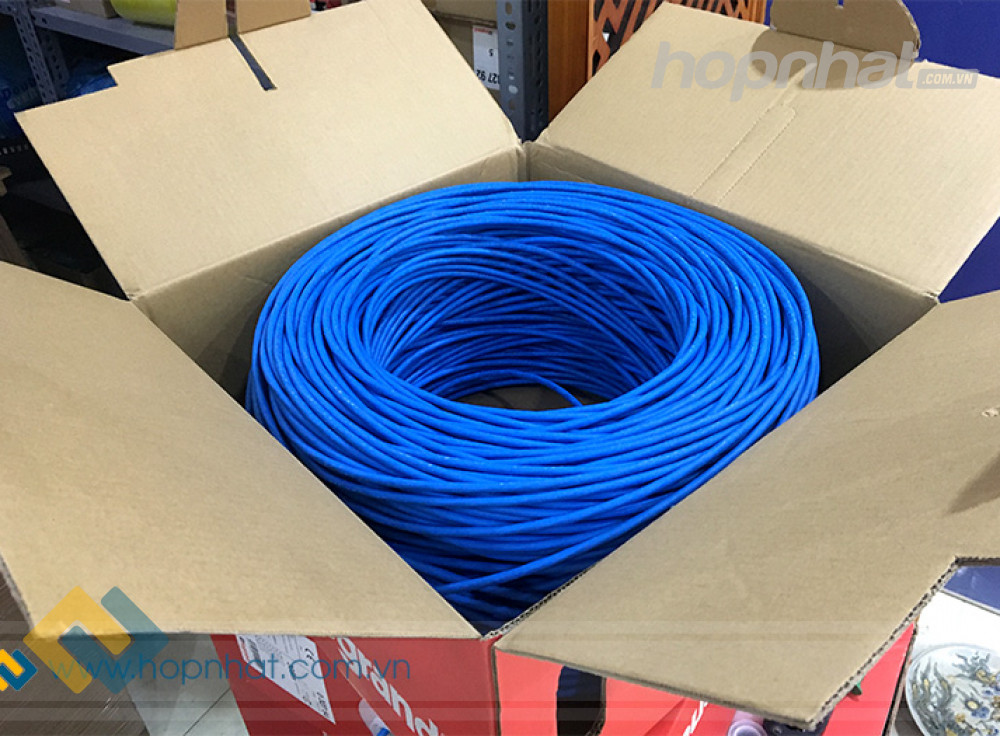

Thùng 305 m cáp mạng Legrand Cat6 UTP LSZH 032754 tại kho Hợp Nhất — vỏ ít khói không halogen, loại hay dùng cho tuyến âm tường trong chung cư, văn phòng.

Kéo dây mạng trước khi trát: đặt ống như thế nào?

Nguyên tắc quan trọng nhất của dây âm tường: đặt ống trước, kéo dây sau. Ống luồn (ống PVC cứng hoặc ống ruột gà) chôn trong tường lúc xây thô; dây mạng kéo sau khi trát xong, hoặc kéo trước nhưng phải để trong ống. Chôn dây trần trực tiếp vào vữa là cách làm phải tránh: vữa và vôi ăn mòn vỏ, không thể thay dây, và lúc khoan treo tivi dễ đứt.

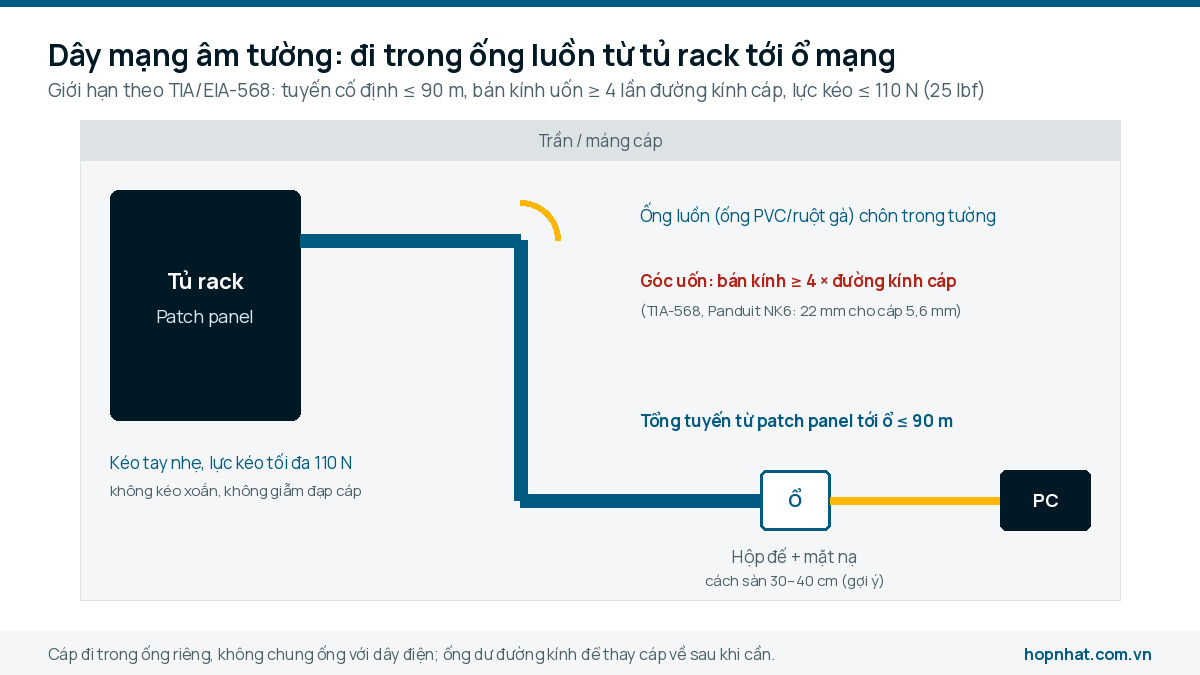

Dây mạng âm tường đi trong ống luồn từ patch panel tới ổ mạng: tuyến cố định không quá 90 m, góc uốn có bán kính tối thiểu 4 lần đường kính cáp, lực kéo không quá 110 N.

Về vị trí ổ mạng: mỗi phòng nên có ít nhất một ổ gần vị trí tivi/bàn làm việc và một ổ trên trần hoặc cao trên tường ở hành lang để gắn AP Wi-Fi (AP cấp nguồn bằng PoE qua chính sợi dây này, không cần ổ điện). Mỗi ổ một sợi riêng kéo về tủ mạng, đấu vào patch panel hoặc trực tiếp vào switch; không chia một sợi cho hai ổ.

Cách kéo dây mạng trong ống âm tường

1. Luồn dây mồi (dây thép dẹt hoặc dây mồi nhựa) qua ống trước; buộc đầu dây mạng vào dây mồi, bọc băng keo thuôn đầu để không mắc.
2. Một người kéo, một người đẩy ở đầu kia; kéo đều tay, dừng lại khi thấy nặng thay vì giật mạnh — vượt 110 N là đôi dây xoắn bên trong bị giãn, hiệu năng Cat6 không còn.
3. Không bẻ gập dây tại miệng ống; giữ góc uốn ≥ 4 lần đường kính cáp.
4. Để dư 20–30 cm ở hộp đế và 1–2 m ở tủ mạng (gợi ý) để bấm lại hoặc đấu patch panel.
5. Ghi nhãn hai đầu ngay khi kéo xong, trước khi trát và đóng mặt nạ.
6. Đấu ổ mạng theo T568B (hoặc A, nhưng hai đầu phải cùng chuẩn), nhấn nhân mạng bằng tool, đo thông mạch từng đôi trước khi bàn giao.

Dây 8 lõi âm tường đấu vào nhân mạng (keystone) ở hộp đế, không bấm hạt RJ45 rồi để dính tường; đầu bấm hạt chỉ dùng cho dây nhảy từ ổ ra thiết bị. Cách nhận biết hạt, bảng màu và lỗi bấm thường gặp có trong bài hạt mạng Cat5e và Cat6 khác nhau như thế nào.

Dây mạng âm tường bị đứt, có thay được không?

Trả lời phụ thuộc vào việc dây có nằm trong ống hay không:

• Có ống luồn: tháo mặt nạ hai đầu, buộc dây mới vào dây cũ, kéo dây cũ ra đồng thời đưa dây mới vào. Nếu ống bị tắc vì vữa hoặc góc gập, dùng dây mồi thăm dò và xác định điểm tắc trước khi đục.
• Không có ống (dây chôn trong vữa): không thay được; chỉ còn cách nối tại chỗ đứt (phải đục tường tìm chỗ đứt, nối bằng hạt nối hoặc keystone đôi rồi che bằng hộp nhỏ) hoặc kéo tuyến mới đi nổi trong nẹp.
• Xác định dây đứt hay đứt một lõi: máy test dây mạng báo đôi nào hở. Nếu chỉ hở một đôi, mạng thường vẫn chạy nhưng rơi về 100 Mbps (1000BASE-T cần đủ 4 đôi) — đó là dấu hiệu "mạng âm tường yếu" rất hay gặp.

Mối nối giữa tuyến là điều TIA-568 không khuyến khích: mỗi đầu nối thêm vào kênh làm tăng suy hao và chuẩn chỉ cho tối đa 4 đầu nối trên một kênh. Vì vậy khi sửa, ưu tiên kéo lại cả sợi nếu còn ống.

Những sai lầm thường gặp với dây mạng âm tường

Kết luận

Dây mạng âm tường là hạng mục làm một lần cho hai mươi năm: chọn Cat6 lõi đồng đặc có datasheet, vỏ LSZH nếu là chung cư/văn phòng, đặt ống riêng trước khi trát, mỗi ổ một sợi không quá 90 m, kéo đúng lực và bán kính uốn, đấu keystone và test từng tuyến. Hợp Nhất cung cấp dây cáp mạng Legrand, LS, Commscope, Panduit thùng 305 m kèm CO/CQ và datasheet, đủ các mã trong nhóm cáp mạng Cat6 cho nhà ở lẫn dự án. Gửi bản vẽ mặt bằng, số ổ mạng và vị trí tủ qua Email hoặc Zalo, kỹ thuật sẽ bóc khối lượng dây, ống, nhân mạng, patch panel và báo giá trong ngày làm việc.
