Nhân mạng Cat6 Panduit NK6TMBU chính hãng, (Cat6A - NK6X88MBU)

Hệ thống cáp cấu trúc giống như hệ mạch máu của doanh nghiệp; trong đó, mỗi điểm kết nối đầu cuối đóng vai trò quyết định đến hiệu suất truyền tải toàn mạch. Kế thừa tiêu chuẩn kỹ thuật nghiêm ngặt từ tập đoàn công nghệ hàng đầu Hoa Kỳ, nhân mạng Cat6 Panduit (Keystone Jack / Modular Jack) cấu thành nên giải pháp truyền dẫn chất lượng cao, đáp ứng trọn vẹn băng thông chuẩn Gigabit Ethernet và giảm thiểu tối đa rủi ro gián đoạn hệ thống.

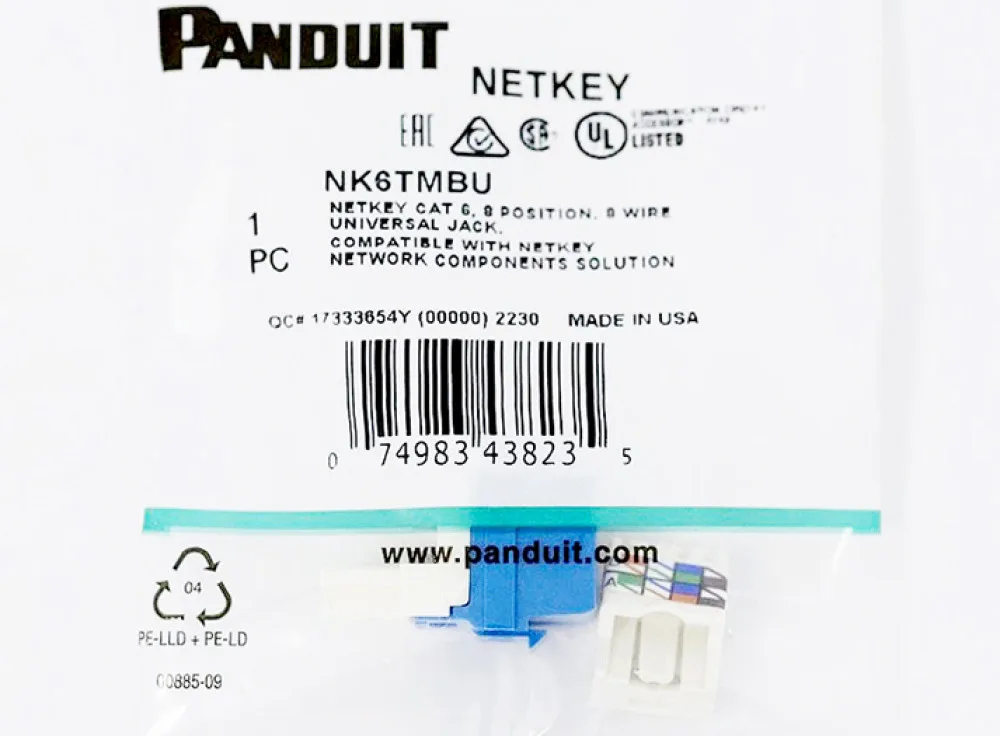

Tổng quan về Nhân mạng Cat6 Panduit NK6TMBU

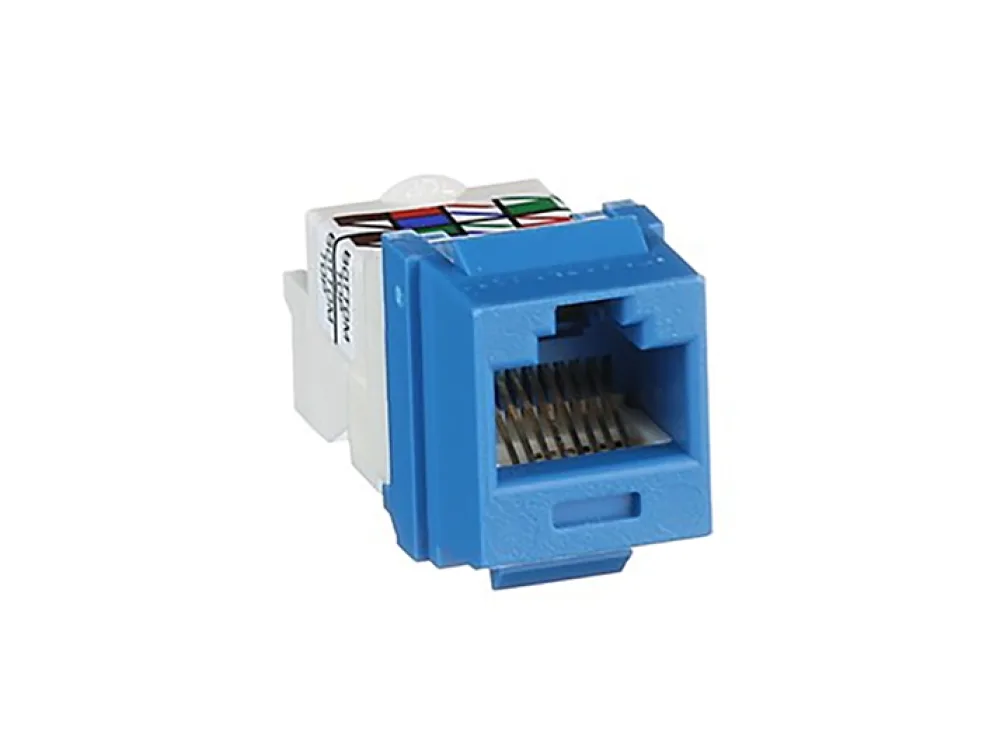

Nhân mạng Cat6 Panduit NK6TMBU là thiết bị ổ cắm mạng RJ45 dạng module âm tường hoặc lắp tập trung trên Patch Panel. Thiết bị đóng vai trò là điểm đấu nối trung gian, liên kết giữa sợi cáp mạng trục chính đi âm tường/âm trần với dây nhảy mạng (Patch Cord) để dẫn tín hiệu tới máy tính, switch, camera IP hoặc các thiết bị ngoại vi khác.

Trực quan từ thực tế thi công hạ tầng mạng cao cấp, nhân mạng Panduit (tiêu biểu là dòng NetKey như mã Cat6 - NK6TMBU, Cat6A - NK6X88MBU) sở hữu thiết kế thông minh vượt trội. Sản phẩm ứng dụng công nghệ đấu nối không cần kìm bấm chuyên dụng phức tạp (Toolless termination), tích hợp cơ chế nắp khóa trong suốt giúp định vị và cố định lõi cáp một cách chuẩn xác, mang lại khả năng chống suy hao phản hồi (Return Loss) cực tốt.

Phân loại nhân mạng Panduit Cat6 chính hãng

Hệ sinh thái linh kiện kết nối đồng của Panduit được phân chia thành hai dòng sản phẩm cốt lõi nhằm tối ưu hóa cho từng mật độ khai thác và kiến trúc hạ tầng khác nhau:

- Dòng Panduit Mini-Com Series: Định vị phân khúc cao cấp đặc chủng dành cho Trung tâm dữ liệu (Data Center) và phòng Server. Thiết kế module gài thẳng (Snap-in) độc quyền từ phía trước mặt faceplate hoặc patch panel, giúp tiết kiệm tối đa không gian và cho phép thay đổi, hoán đổi vị trí cực kỳ linh hoạt mà không ảnh hưởng tới kết nối lân cận.

- Dòng Panduit NetKey Series: Thiết kế theo form hệ khuôn Keystone tiêu chuẩn toàn cầu. Dòng sản phẩm này tương thích hoàn hảo với các loại mặt ổ cắm (Faceplate), hộp nổi (Surface Mount Box) và Patch Panel chuẩn Keystone của cả Panduit lẫn các nhà sản xuất bên thứ ba. Đây là giải pháp tối ưu về chi phí cho văn phòng thương mại, tòa nhà thông minh, trường học và nhà máy công nghiệp.

Bảng thông số kỹ thuật Nhân mạng Cat6 Panduit NK6TMBU (Cat6A - NK6X88MBU)

Cơ chế đấu nối cáp Lưỡi cắt IDC dạng xoắn góc nghiêng độc quyền Tự động xuyên thấu vỏ cách điện của lõi đồng mà không làm tổn thương tiết diện dây, triệt tiêu nhiễu chéo chùm cáp (ANEXT).

Tiêu chuẩn công nghiệp Đạt ANSI/TIA-568.2-D Cat6; ISO 11801 Class E; chứng nhận an toàn UL Listed (UL 1863); RoHS Đầy đủ chứng từ CO/CQ chuẩn quốc tế, đáp ứng hoàn hảo các dự án vốn nước ngoài, yêu cầu kỹ thuật khắt khe về phòng chống cháy nổ.

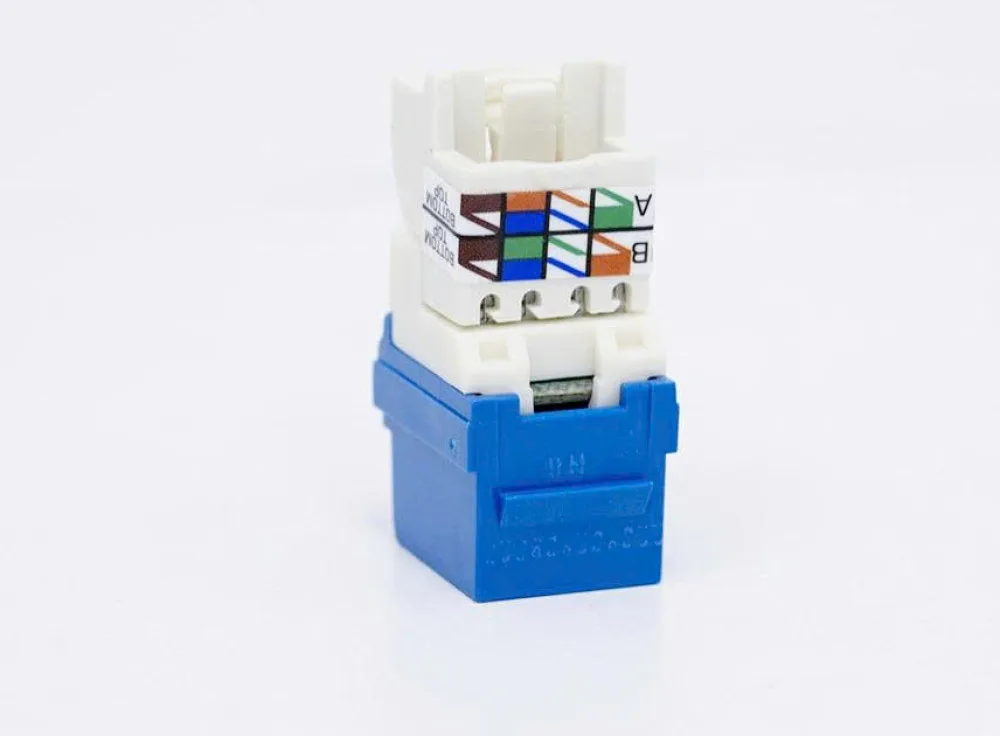

Phân tích chi tiết thiết kế trực quan trên thiết bị thực tế nhân mạng Cat6 NK6TMBU

Sự khác biệt làm nên uy tín toàn cầu của thương hiệu Panduit nằm ở những cải tiến công nghệ mang tính bản quyền trên thân của hạt nhân mạng, giúp hạn chế tối đa sai sót chủ quan của kỹ thuật viên trong quá trình thi công tại công trường.

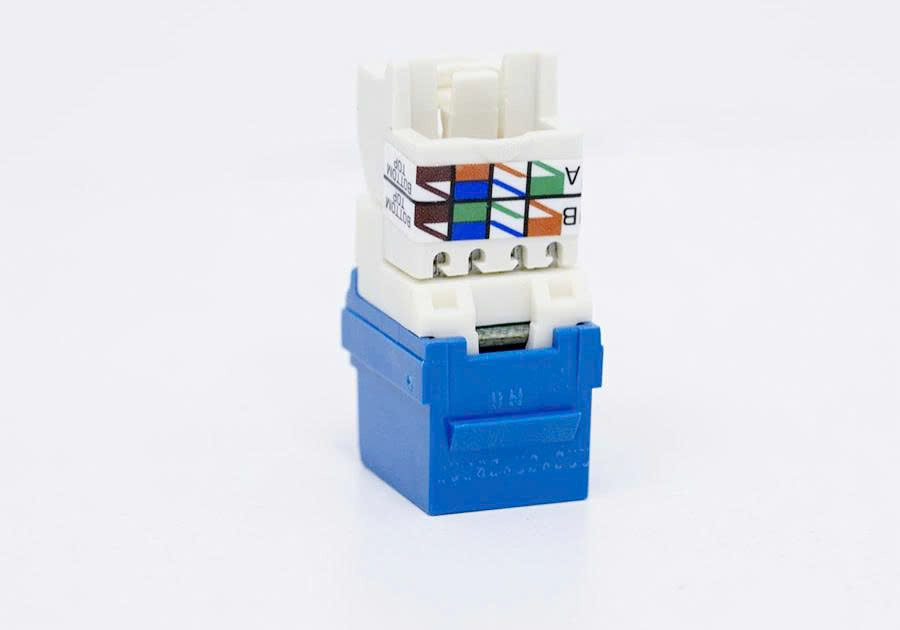

Sơ đồ chỉ dẫn màu sắc trực quan (Chuẩn T568A và T568B)

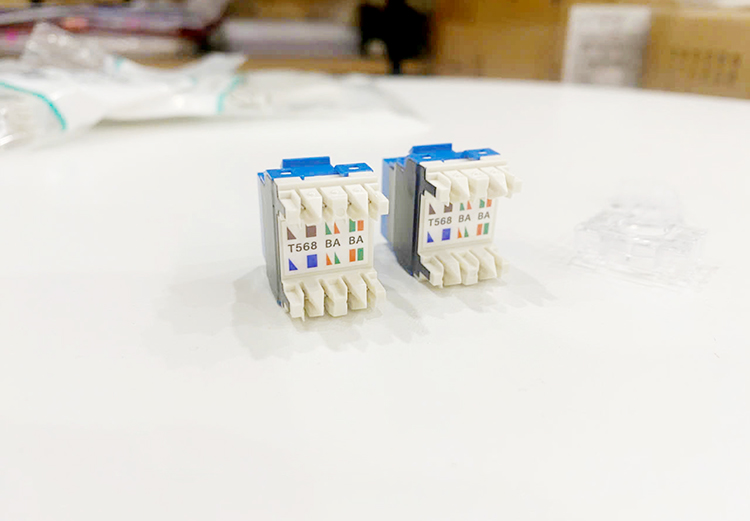

Ở phần đế phiến cắt IDC của nhân mạng Panduit, hãng tích hợp nhãn in sắc nét mã hóa sơ đồ màu tương ứng với cả hai tiêu chuẩn quốc tế là T568A và T568B (Ký hiệu chữ A và B đi kèm các khối màu trực quan).

Thiết kế này hướng dẫn kỹ thuật viên phân tách lõi và sập dây nhanh chóng. Việc bố trí các rãnh chia dây so le giúp giữ khoảng cách cố định giữa các cặp dây xoắn đôi. Từ đó, cấu trúc xoắn của cáp mạng được duy trì gần nhất có thể tới điểm tiếp xúc (không xả xoắn vượt quá 0.5 inch theo tiêu chuẩn TIA), giảm thiểu tối đa hiện tượng nhiễu chéo đầu gần (NEXT) – nguyên nhân chính gây suy giảm băng thông hệ thống.

Tham khảo các dải sản phẩm khác của Panduit như: Dây cáp mạng Cat6 UTP Panduit , Dây nhảy mạng Cat6 , Patch Panel 24 Ports Panduit , Patch Panel 48 Port Panduit

Nắp khóa cáp trong suốt và Cơ chế Toolless

Đi kèm mỗi nhân mạng là một nắp khóa bằng nhựa Polycarbonate trong suốt chịu lực. Bộ phận này đóng vai trò kép:

- Vừa là công cụ cơ học ép đồng đều cả 8 lõi cáp vào các phiến cắt IDC khi nhấn nắp xuống mà không nhất thiết phải dùng đến dao phập phiến (Krone Tool).

- Vừa giữ cố định cơ học tuyệt đối, giúp sợi cáp không bị tuột hoặc lỏng chân tiếp xúc khi có lực co kéo, xê dịch từ phía sau tủ rack hoặc trong lòng ống ghen.

Đặc biệt, bản chất nhựa trong suốt cho phép các giám sát viên hoặc kỹ sư trưởng dễ dàng kiểm tra bằng mắt thường (Visual Inspection) xem lõi đồng đã đi hết hành trình vào rãnh cắt hay chưa trước khi thực hiện đo kiểm nghiệm thu bằng máy chuyên dụng.

Hướng dẫn kỹ thuật bấm Nhân mạng Cat6 Panduit NK6TMBU (Cat6A - NK6X88MBU) tiêu chuẩn

Để nhân mạng đạt được hiệu suất tối ưu và dễ dàng vượt qua các bài kiểm tra nghiêm ngặt của máy đo thông mạch chuyên dụng (như Fluke Network Tester), quy trình thi công cần tuân thủ nghiêm ngặt 4 bước sau:

Bước 1 (Chuẩn bị sợi cáp):

Sử dụng dụng cụ tuốt vỏ chuyên dụng bóc lớp vỏ nhựa bảo vệ bên ngoài của sợi cáp Cat6 một đoạn khoảng 3 - 4 cm. Tuyệt đối không bấm quá sâu làm khía vào lớp vỏ cách điện của 8 lõi dây bên trong. Cắt bỏ lõi nhựa chữ thập (Spline) giữ khoảng cách sát tận gốc vỏ cáp.

Bước 2 (Luồn dây vào nắp khóa):

Luồn sợi cáp qua tâm của nắp khóa nhựa trong suốt. Tiến hành tách nhẹ các cặp dây (giữ nguyên bước xoắn nhiều nhất có thể) và xếp chúng vào các khe rãnh định vị trên nắp theo đúng thứ tự sơ đồ màu T568B (tiêu chuẩn phổ biến nhất tại các công trình Việt Nam) hiển thị trên nhãn hướng dẫn.

Bước 3 (Đấu nối cố định):

Sử dụng kìm cắt sắc cắt bỏ toàn bộ phần đầu dây đồng thừa nhô ra bên ngoài nắp nhựa để tạo bề mặt phẳng đều. Định vị nắp nhựa khớp với các rãnh phiến trên thân nhân mạng, dùng hai ngón tay ấn chặt xuống cho đến khi khấc khóa cơ học ngậm chặt hoàn toàn. (Mẹo thi công: Có thể sử dụng kìm bấm cơ học dòng EGJT của Panduit để hoàn thiện mối bấm chỉ bằng một thao tác bóp nhẹ, giúp tăng 40% tốc độ thi công dự án).

Bước 4 (Đóng gói thiết bị):

Kiểm tra lại độ chắc chắn, gài nhân mạng vào mặt gá thiết bị âm tường hoặc thanh quản lý cáp tập trung để đưa vào khai thác.

Giải pháp đồng bộ hóa hạ tầng vật lý của Panduit

Triết lý của Panduit hướng tới Giải pháp hạ tầng đồng bộ toàn diện. Sự đồng bộ này được thể hiện rõ nét qua sự kết hợp hoàn hảo của bộ ba cấu kiện:

- Nhân mạng NetKey Cat6 Jack Modules: Đóng vai trò bộ lõi xử lý kết nối, tối ưu hóa các thông số điện thông qua cấu trúc thiết kế mạch in (PCB) đặc chủng tích hợp bên trong nhân giúp triệt tiêu hiện tượng cộng hưởng nhiễu chéo.

- Mặt ổ cắm mạng Panduit NetKey 2 Position Faceplate (Mã sản phẩm: NK2FIWY): Được nhập khẩu chính hãng từ các nhà máy sản xuất toàn cầu của hãng (như Made in Costa Rica thể hiện trên bao bì), dòng mặt 2 cổng mã NK2FIWY sở hữu thiết kế hình học ăn khớp tuyệt đối với nhân mạng NetKey. Chất liệu nhựa ABS nguyên sinh cao cấp chống va đập, chống ngả màu theo thời gian, tích hợp khe cài nhãn ghi tên cổng (Labeling window) giúp quản lý sơ đồ cổng logic (Cổng Data, Cổng Voice) chuyên nghiệp theo tiêu chuẩn quản trị hạ tầng TIA-606.

- Thanh quản lý cáp (Patch Panel) đồng bộ: Tại khu vực trung tâm dữ liệu hoặc tủ rack kỹ thuật tầng, các nhân mạng này sẽ được gài cố định vào thanh Patch Panel NetKey 24 cổng hoặc 48 cổng. Độ khít cơ học loại bỏ hoàn toàn hiện tượng rung lắc vật lý, giảm thiểu áp lực lên bán kính uốn cong của cáp (Bend Radius), ngăn ngừa hiện tượng đứt gãy lõi đồng ngầm. Ngoài ra, Panduit cũng được biết đến với các sản phẩm dây cáp mạng Cat6, dây nhảy mạng Cat6 chất lượng cao.
