Mặt mạng vuông 1 cổng Commscope FPS-BS-1P-W 760249249

Mặt mạng vuông Commscope 760249249 là gì?

760249249 (mã hãng FPS-BS-1P-W) là bộ mặt mạng vuông một cổng của CommScope, kiểu British Standard, có nắp che bụi, màu Pro white. Tên hàng hãng công bố là “Faceplate Kit, universal, one port, British Standard style, shuttered, white”; sản phẩm thuộc series FPS-BS, danh mục CommScope®, phân phối tại châu Á và Trung Đông/châu Phi.

Chữ “universal” trong tên hàng ứng với cổng đa năng: theo mục Application, mặt dùng được với ổ cắm SL Series, ổ cắm dạng module M Series và ổ cắm KJ Series khi có adapter. Mục sản phẩm liên quan trên trang hãng liệt kê nhân Cat5e, Cat6 và Cat6A của các dòng SL-Series, KJ-Series và M-Series.

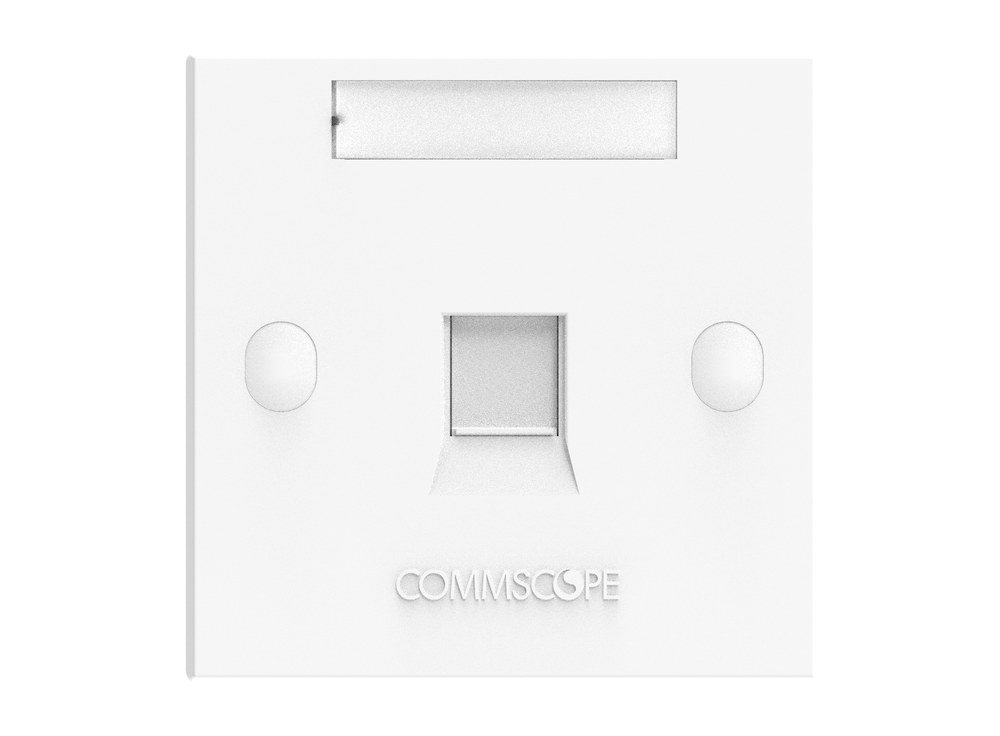

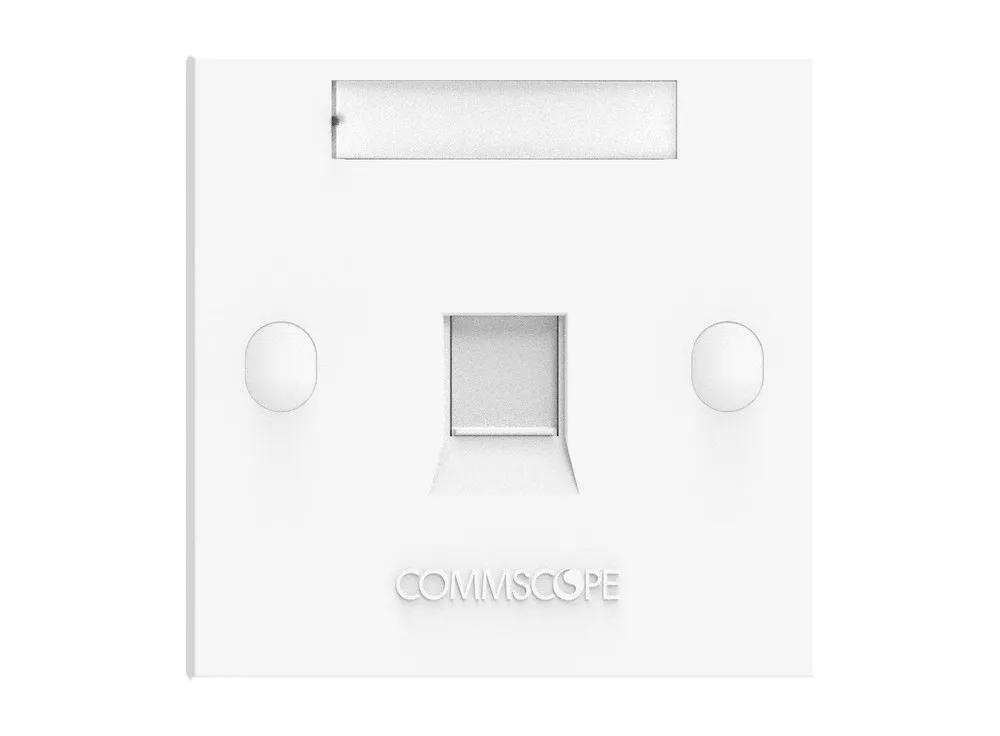

Mặt FPS-BS-1P-W nhìn chính diện (ảnh: CommScope).

Kích thước và vật liệu

Theo Product Specification (sửa đổi 17/07/2026), mặt có dạng vuông 85,979 × 85,979 mm (3,385 inch mỗi cạnh), sâu 8,001 mm, nặng 0,033 kg. Vật liệu là nhựa nhiệt dẻo chịu va đập, chống cháy, thuộc loại vật liệu có đăng ký UL; cấp chống cháy UL 94 V-0, tiêu chuẩn an toàn UL và cUL. Mặt lắp âm (flush), cổng đặt phẳng, nắp che bụi kiểu trượt, đánh dấu cổng bằng nhãn. Mã đạt RoHS, UK RoHS và dưới ngưỡng China RoHS.

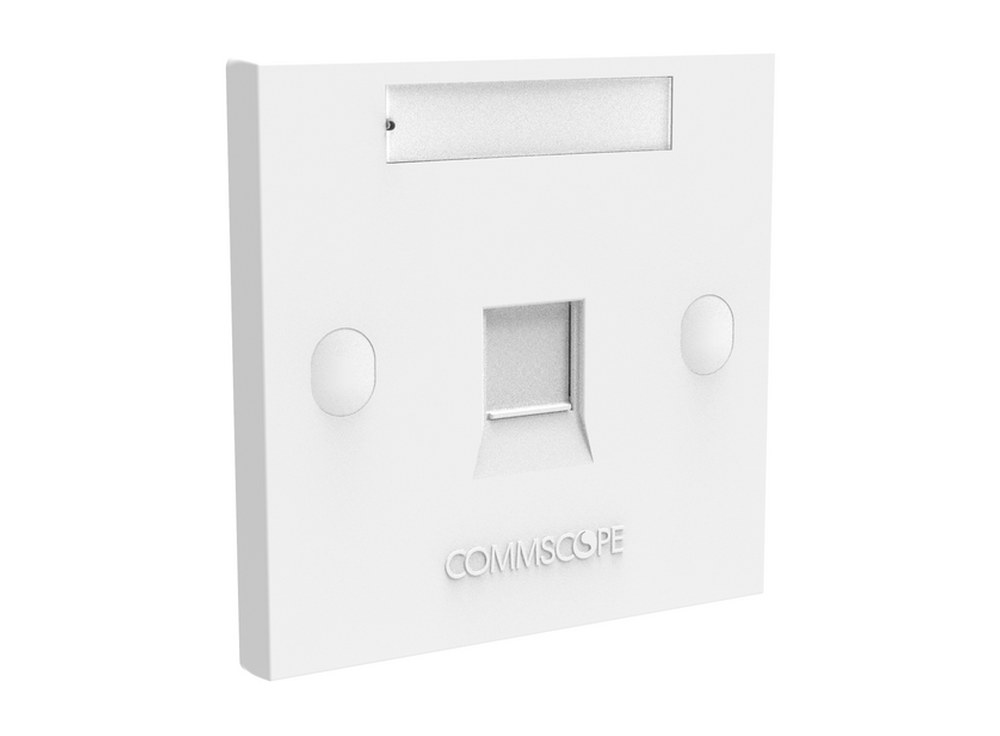

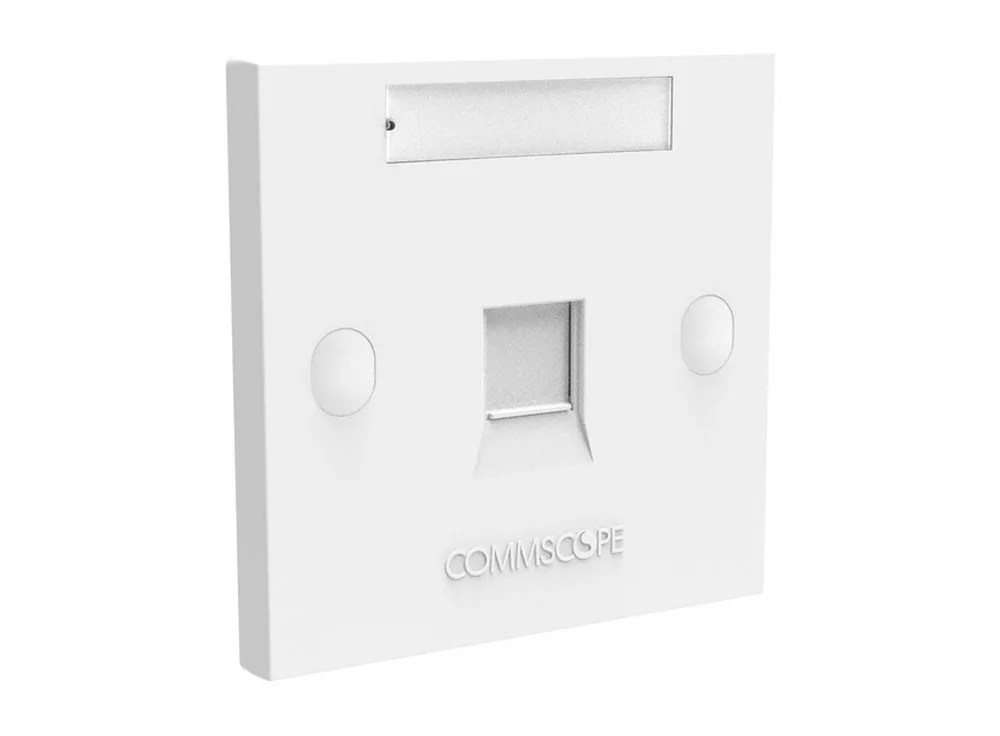

760249249 nhìn nghiêng (ảnh: CommScope).

Trong bộ 760249249 gồm những gì?

Bản vẽ khách hàng (Customer Drawing) số 760249249, ban hành 26/01/2021, ghi bộ mặt gồm:

• 1 mặt FS 1 cổng màu trắng;
• 1 giá giữ nhân (jack holder) và 1 nắp che (shutter) cùng màu;
• 2 nắp che vít (screw cover) và 1 lò xo (spring);
• 2 vít;
• 1 thẻ giữ (retainer card) và 1 thẻ nhãn (label card).

Trang sản phẩm có sẵn mẫu in nhãn “Universal Flush Style Faceplate – Label template B5”.

Lắp và tháo nhân theo hướng dẫn 860662728

Hướng dẫn lắp “Installation Sheet for Universal Port” (bản C, 12/2023) áp dụng cho mọi mặt, hộp nổi và adapter có cổng đa năng. Với nhân SL hoặc SLX: đấu cáp vào nhân theo hướng dẫn của nhân, đưa nhân vào cổng với phía có rãnh trước, đặt lẫy cố định (non-deflecting latch) ở mặt dưới, rồi xoay hoặc đẩy nhân tới khi lẫy đàn hồi (deflecting latch) bám vào ray lệch của cổng và khớp vào. Nhân KJ cần lắp adapter trước; với sản phẩm bán adapter riêng, mã đặt hàng adapter là 760248426.

Để tháo nhân SL hoặc KJ, đặt đầu tuốc nơ vít dẹt nhỏ lên lẫy đàn hồi, xoay nhẹ để nhả lẫy và rút nhân ra phía sau cổng. Ghi chú của hãng: nhân có nắp che (shuttered modular jack) không dùng chung được với dòng mặt có nắp che.

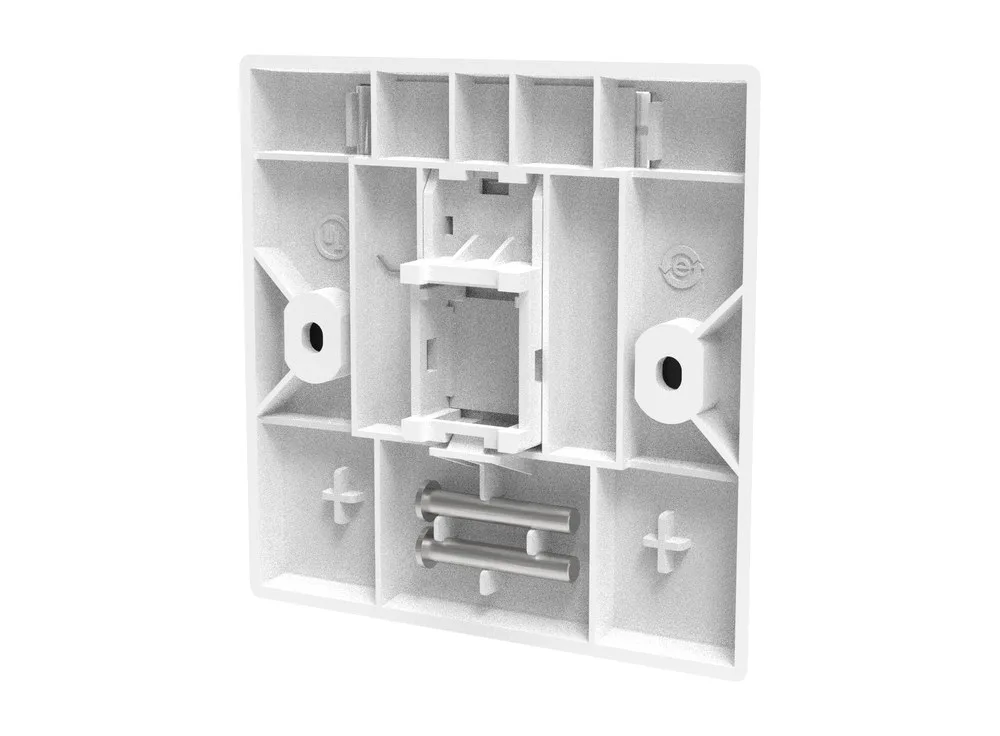

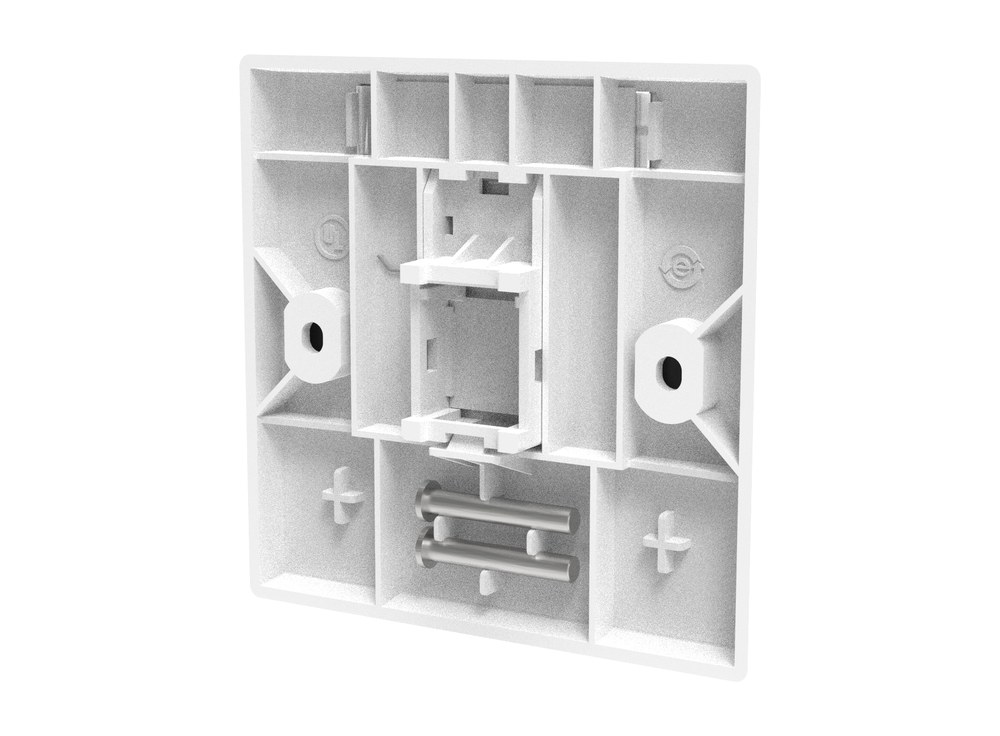

Mặt sau FPS-BS-1P-W (ảnh: CommScope).

So với mặt Decorator SL Series 1 cổng

Mua mặt vuông 760249249 tại Hợp Nhất

Mặt thuộc nhóm nhân, mặt, đế mạng, danh mục thiết bị mạng. Nếu chọn kiểu khung chữ nhật, xem mặt mạng 1 cổng Commscope 2-1427030-1. Hàng chính hãng, đủ CO/CQ, giao toàn quốc các ngày trong tuần. Giá ở đầu trang là giá tham khảo cho một bộ; quý khách gửi Email hoặc Zalo để nhận báo giá chi tiết qua Email trong ngày làm việc.
