Mặt mạng đơn Panduit NKFPL86F1SAW

Mặt mạng đơn Panduit NKFPL86F1SAW là gì?

NKFPL86F1SAW là mặt mạng (faceplate) NetKey 1 cổng kiểu vuông 86 × 86 mm của Panduit, màu Arctic White, mặt phẳng có cửa che bụi. Trang sản phẩm của hãng mô tả mặt nhận một module keystone; cửa che giúp bảo vệ module khỏi bụi và bẩn; thiết kế hai mảnh giấu kín hai vít bắt M4.0-0.7 × 25 mm đầu tròn; mặt có ô cài nhãn và khe gắn biểu tượng để nhận biết cổng. Vật liệu là nhựa ABS.

Trong selection guide NetKey COSG30, Panduit xếp NKFPL86F1SAW cùng NKFPL86F2SAW (2 cổng) và NKFPL86F4SAW (4 cổng) vào nhóm mặt 86 × 86 mm phẳng có cửa che, màu Arctic White, dành cho khu vực châu Á – Thái Bình Dương.

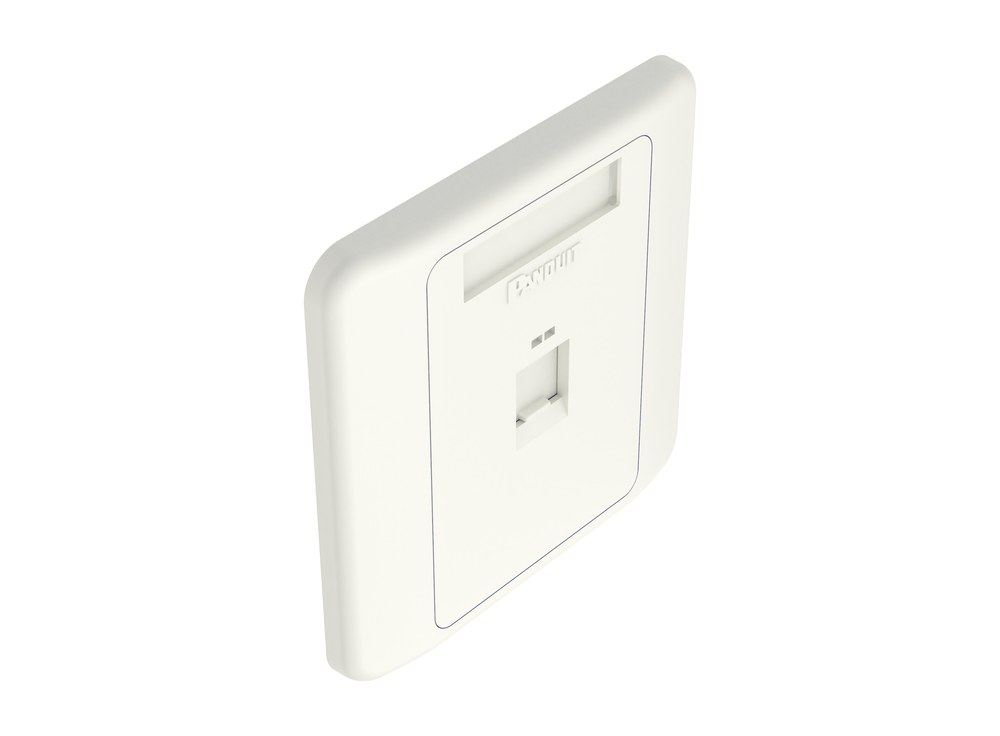

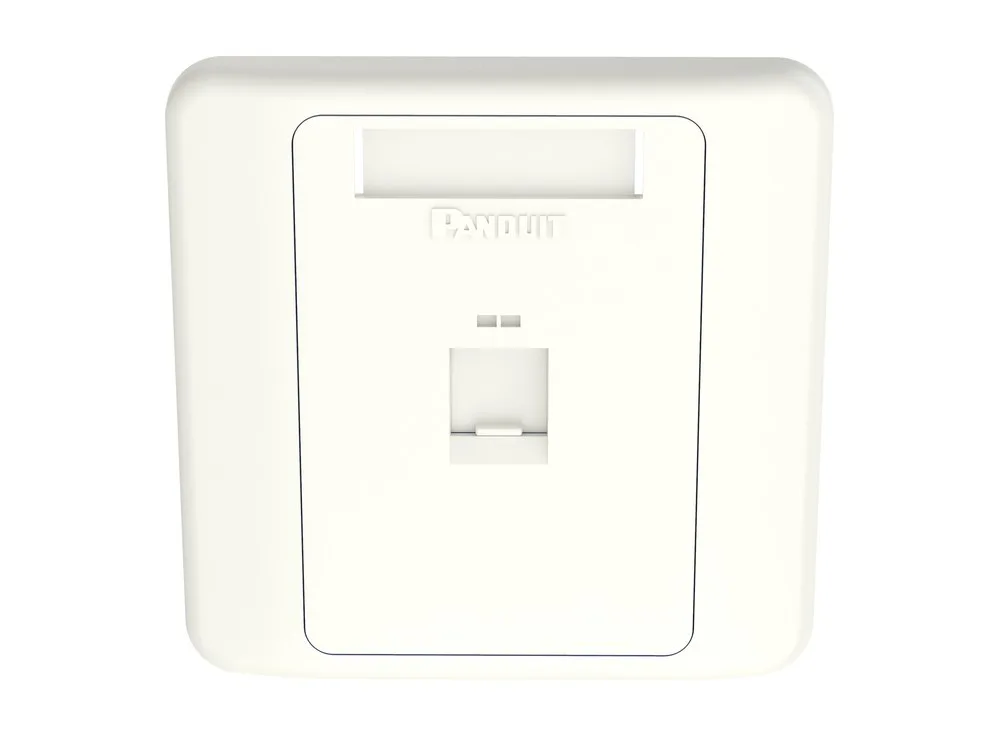

NKFPL86F1SAW – mặt NetKey 86 × 86 mm một cổng (ảnh: Panduit).

Tính năng hãng nêu trong data sheet

• Mô-đun hóa: nhận mọi module NetKey cho cáp UTP và cáp quang; module cài vào, tháo ra bằng lẫy để chuyển, thêm, đổi điểm mạng dễ dàng.
• Cửa lò xo: tự sập xuống che đầu nối đang để trống, ngăn bụi bẩn chạm vào tiếp điểm khi không cắm dây nhảy.
• Vít giấu kín: kết cấu hai mảnh, nắp cài phủ lên đế để che vít bắt, tăng an toàn và chống tháo trộm.
• Nhận dạng: ô nhãn và khe biểu tượng để đánh dấu cổng đúng cách.
• Cạnh bo tròn cho bề ngoài công trình gọn đẹp.

Kích thước, khối lượng và bộ sản phẩm

Data sheet ghi mặt có kích thước 86,0 × 86,0 mm, dày 8,7 mm; trang sản phẩm ghi chiều sâu tổng thể 16,1 mm. Bản vẽ khách hàng của hãng cho mã NKFPL86F1S ghi vật liệu ABS, khối lượng 387,0 g cho 10 cái, và bộ sản phẩm gồm 1 mặt, 1 nắp mặt, 1 nhãn, 1 nắp nhãn, 2 vít M4-0.7 × 25 mm đầu tròn. Lỗ vít có tai giữ vít. Mặt được đóng 1 cái mỗi gói, 10 cái mỗi thùng; đạt RoHS.

Hình chiếu mặt NetKey 86 × 86 mm một cổng trong data sheet của Panduit.

Lắp NKFPL86F1SAW với nhân mạng nào?

Data sheet liệt kê các module NetKey dùng cùng dòng mặt này: nhân Cat6 loại TP NK6TM** và loại nhấn dây NK688M*, nhân Cat5e loại leadframe NK5E88M*Y và loại nhấn dây NKP5E88M*; ký tự * là hậu tố màu, trong đó BU là xanh dương. Theo phần ứng dụng, mặt NetKey hỗ trợ mọi ứng dụng đồng, quang và âm thanh/hình ảnh của NetKey; mặt cửa che gắn lên một số hộp âm tường chuẩn công nghiệp, hai mảnh cài vào nhau để giấu vít.

Data sheet còn có bản mặt tương tự dùng vít M3.5-0.5 × 30 mm là NKFPLUKF1SAW. Hướng dẫn lắp NK460B của Panduit áp dụng chung cho các mặt 86 × 86 mm có cửa che.

Mua mặt mạng NKFPL86F1SAW tại Hợp Nhất

NKFPL86F1SAW thuộc nhóm nhân, mặt, đế mạng trong danh mục thiết bị mạng. Nhân Cat6 nhấn dây màu xanh dương thuộc nhóm NK688M* là nhân mạng Cat6 Panduit NK688MBU; bản hai cổng cùng kiểu là mặt mạng đôi Panduit NKFPL86F2SAW. Hàng chính hãng có CO, CQ, giao toàn quốc các ngày trong tuần. Giá ở đầu trang để tham khảo; gửi yêu cầu qua Email hoặc Zalo, Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Data sheet có ở nút Datasheet.
