Cáp mạng Vinacap Cat5e UTP

Cáp mạng Vinacap Cat5e UTP là loại cáp gì?

Cáp mạng Vinacap Cat5e UTP (ký hiệu trong catalogue hãng: CAT 5e UTP 4PR 24AWG) là dây cáp mạng đồng xoắn đôi Category 5e do Công ty Cổ phần Vinacap Kim Long sản xuất tại nhà máy cáp Dốc Vân, Phù Đổng, Hà Nội. Sợi cáp gồm 4 đôi, 8 ruột dẫn đồng ủ mềm cỡ 24 AWG, cách điện HDPE đặc, không có màn chắn, vỏ bọc PVC (hãng còn làm bản FR-PVC và LSZH theo yêu cầu). Catalogue cáp mạng LAN phát hành tháng 09/2025 của hãng ghi tần số làm việc lên đến 100 MHz, tốc độ truyền dẫn thông thường 100 Mbps và có thể lên đến 1 Gbps với khoảng cách ngắn hơn, chiều dài tiêu chuẩn khuyến nghị 100 m.

Đây là mã cáp sản xuất trong nước dành cho mạng LAN văn phòng, nhà máy, gia đình và toà nhà, nơi khối lượng dây lớn nhưng tốc độ 100 Mbps đến 1 Gbps đã đủ dùng. Hợp Nhất giao hàng nguyên thùng 305 m kèm CO/CQ của lô hàng và báo giá qua Email trong ngày làm việc. Cùng chuẩn với mã này còn có Commscope, LS, Legrand, Alantek, Belden trong nhóm cáp mạng Cat5e; nếu tuyến cáp cần tần số 250 MHz và ruột dẫn to hơn, cùng hãng có Vinacap Cat6 UTP.

Hình ảnh: sợi cáp Vinacap Cat5e UTP in chữ VINACAP CAT 5E trên vỏ (ảnh do hãng Vinacap Kim Long công bố)

Vinacap Kim Long công bố gì về cáp CAT 5e UTP 4PR 24AWG?

Toàn bộ số liệu dưới đây lấy từ mục 1 "Cáp mạng LAN CAT 5e UTP 4 pairs (24 AWG)" trong catalogue cáp LAN Vinacap Kim Long 09/2025 (tải từ vinacap.vn):

• Ứng dụng: hệ thống mạng tốc độ cao; mạng LAN văn phòng, nhà máy, gia đình, toà nhà; tốc độ thông thường 100 Mbps, có thể lên đến 1 Gbps với khoảng cách ngắn hơn; tần số làm việc đến 100 MHz; chiều dài khuyến nghị 100 m.
• Tiêu chuẩn áp dụng: ANSI/TIA-568.2-D-2018; ISO/IEC 11801 2nd Ed. 2002; UL 444 & CSA C22.2.
• Cấu trúc: ruột dẫn đồng ủ mềm có độ tinh khiết cao, đường kính 24 AWG; cách điện HDPE đặc (solid); vỏ bọc nhựa PVC, FR-PVC hoặc LSZH.
• Tham số điện tần thấp: điện trở một chiều tối đa 9,38 Ω/100 m; mất cân bằng điện trở tối đa 3 %; điện dung tương hỗ tại 1 kHz tối đa 5,4 nF/100 m; mất cân bằng điện dung đôi dây với đất tối đa 330 pF/100 m.
• Tham số điện tần cao tại 100 MHz: suy hao phản xạ tối thiểu 20,1 dB; suy hao chèn tối đa 22 dB/100 m; NEXT tối thiểu 35,3 dB; PSNEXT 32,3 dB; ACRF 23,8 dB; PSACRF 20,8 dB; trễ truyền tối đa 538 ns/100 m. Catalogue in đủ bảng ở 10 mốc tần số từ 1 MHz đến 100 MHz.
• Mã màu 4 đôi: trắng-xanh/xanh, trắng-cam/cam, trắng-lục/lục, trắng-nâu/nâu.

Về chứng chỉ, trang lịch sử của catalogue ghi: năm 2018 cáp LAN VINACAP được cấp chứng chỉ an toàn UL 444 & CSA C22.2 do tổ chức UL (USA) đánh giá và kiểm tra; năm 2021 được cấp chứng chỉ truyền dẫn theo ANSI/TIA 568.2-D cũng do UL đánh giá; nhà máy vận hành hệ thống quản lý chất lượng ISO 9001:2015. Hai điểm catalogue không nêu là quy cách đóng thùng và khả năng cấp nguồn PoE, nên chúng tôi không tự thêm số: 305 m là quy cách Hợp Nhất đang nhập và giao; còn tải PoE cho camera hay bộ phát Wi-Fi thì quý khách nêu công suất thiết bị để kỹ thuật tư vấn trước khi đặt hàng. Bảng thông số từng dòng đặt ở mục "Thông số kỹ thuật" phía dưới trang.

Cấu tạo sợi cáp Vinacap Cat5e: ba lớp, không màn chắn

Sơ đồ mặt cắt trong catalogue chỉ có ba thành phần: dây dẫn, lớp cách điện và lớp vỏ bọc. Tám ruột đồng 24 AWG được bọc HDPE đặc rồi xoắn thành bốn đôi theo mã màu nêu trên; bốn đôi nằm trực tiếp trong vỏ PVC, không có lõi chữ thập, không có băng nhôm hay lưới kim loại. Vì cấu tạo đơn giản nên sợi cáp nhỏ, mềm, dễ luồn ống và dễ bấm đầu RJ45; đổi lại, khả năng chống nhiễu trông cậy vào bước xoắn của từng đôi và vào cách đi tuyến tách xa dây điện lực.

Hình ảnh: sơ đồ cấu tạo cáp CAT 5e UTP 4PR 24AWG vẽ lại theo catalogue Vinacap Kim Long

Trong bài "Phân biệt và chọn đúng loại cáp mạng LAN" đăng trên vinacap.vn, ông Vũ Minh Lâm – Giám đốc nhà máy VINACAP – nêu dấu hiệu của cáp LAN đạt chất lượng truyền dẫn: vỏ ngoài láng mịn, tròn đều, màu sắc không bị pha trộn; lớp nhựa cách điện của từng sợi cũng láng mịn, không pha màu và không lệch tâm; thân cáp có in ký hiệu độ dài với sai số nhỏ hơn 0,3 %; bóc ra thấy sợi đồng sáng bóng, tròn đều. Quý khách có thể dùng chính các dấu hiệu này để kiểm tra lô hàng khi nhận.

Vinacap Cat5e UTP và Vinacap Cat6 UTP khác nhau ở đâu?

Hai mã Vinacap mà Hợp Nhất phân phối cùng dùng đồng ủ mềm, cách điện HDPE đặc và cùng bộ tiêu chuẩn; khác biệt nằm ở cỡ ruột dẫn, lõi sao và dải tần. Bảng đối chiếu theo catalogue 09/2025:

Lấy bản Cat5e khi thiết bị đầu cuối là camera IP, điện thoại IP, máy in, máy tính văn phòng chạy cổng 100 Mbps hoặc 1 Gbps trên tuyến ngắn, và khi ngân sách dây cho công trình lớn là yếu tố quyết định. Chuyển sang bản Cat6 khi muốn mọi tuyến 100 m đều chạy Gigabit với dự phòng suy hao tốt hơn, hoặc khi hồ sơ thiết kế ghi rõ Category 6. Bài hãng cũng nhắc một ý đáng lưu tâm: muốn mạng chạy tốc độ Gbps thì phải đồng bộ cả thiết bị mạng, chỉ đổi cáp là chưa đủ.

Dùng cáp Vinacap Cat5e UTP ở đâu là đúng chỗ?

Catalogue xếp mã này vào nhóm cáp cho mạng LAN văn phòng, nhà máy, gia đình và toà nhà. Trong thực tế thi công, đó là các tuyến từ patch panel ở tủ mạng tới ổ mạng từng phòng, đường cấp cho camera IP quanh nhà xưởng, đường nối modem với máy tính trong gia đình, hệ thống điện thoại IP của khách sạn. Với tần số 100 MHz, cáp đáp ứng chuẩn Cat5e cho Ethernet 10/100 Mbps trọn tuyến 100 m và Gigabit ở tuyến ngắn như hãng mô tả.

Vỏ PVC là loại dùng trong nhà. Chính bài hướng dẫn của Vinacap khuyên: cáp đi ngoài trời phải chọn loại vỏ PE, được bơm dầu bên trong hoặc có băng chống thấm, thay vì loại vỏ PVC lắp trong nhà. Vì vậy tuyến treo cột, chạy trên mái hay chôn ngầm cần đổi sang cáp ngoài trời; mã Cat5e UTP này giữ cho tuyến trong trần, trong ống và máng cáp nội thất.

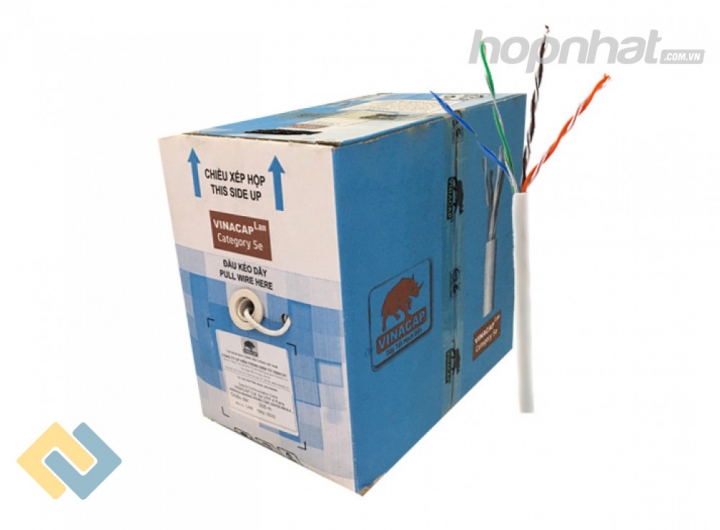

Hình ảnh: thùng cáp mạng Vinacap Cat5e UTP 305 m – quy cách Hợp Nhất giao hàng

Thi công tuyến Cat5e và vật tư đi kèm

Một điểm mạng Cat5e hoàn chỉnh gồm sợi cáp này, hạt mạng RJ45 Cat5e ở đầu thiết bị, nhân mạng và mặt nạ ổ mạng ở đầu người dùng, patch panel Cat5e trong tủ rack và dây nhảy nối sang switch. Khi bấm đầu, xếp 8 sợi theo chuẩn T568A hoặc T568B dựa đúng vào mã màu bốn đôi mà catalogue công bố (xanh, cam, lục, nâu, mỗi đôi một sợi màu và một sợi trắng sọc màu); cả hai đầu tuyến phải dùng cùng một chuẩn. Hợp Nhất có sẵn hạt mạng Cat5e LS và các loại patch panel, nhân mạng Cat5e để giao cùng thùng cáp; cách bấm từng bước có trong bài hướng dẫn bấm hạt mạng Cat5e, Cat6.

Khi kéo dây, giữ mỗi tuyến từ patch panel đến ổ mạng trong giới hạn chiều dài khuyến nghị 100 m của hãng, tránh kéo căng làm giãn bước xoắn, không bẻ gập sợi cáp và không đi chung máng với dây điện lực vì cáp không có màn chắn. Thân cáp in ký hiệu độ dài, nên đo lượng cáp còn lại trong thùng bằng cách đọc số mét ở đầu dây thay vì ước lượng.

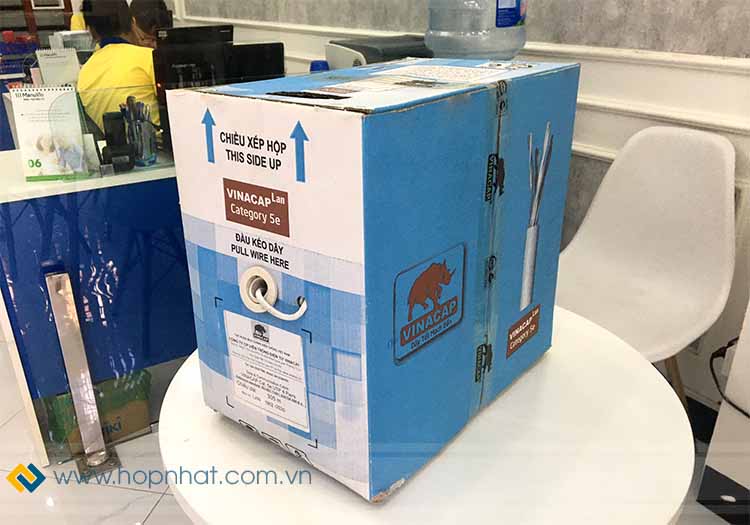

Hình ảnh: cáp mạng Vinacap Cat5e UTP xếp nguyên thùng tại kho Hợp Nhất

Mua cáp mạng Vinacap Cat5e UTP tại Hợp Nhất

Hợp Nhất bán cáp mạng Vinacap Cat5e UTP theo thùng 305 m, xuất hoá đơn VAT, kèm CO/CQ theo lô và giao từ kho Hà Nội, TP.HCM đi các tỉnh. Quý khách gửi số thùng cần dùng, màu vỏ, địa chỉ nhận hàng (và yêu cầu vỏ FR-PVC hay LSZH nếu công trình đòi hỏi), chúng tôi báo giá qua Email trong ngày làm việc. Dự án lớn có thể yêu cầu mẫu cáp để đo kiểm trước khi đặt số lượng; kỹ thuật của Hợp Nhất hỗ trợ tính số thùng theo bản vẽ điểm mạng và tư vấn chọn giữa bản Cat5e và Cat6 của cùng hãng.
