Cáp mạng Commscope AMP Cat6 UTP 4-1427254-6

Cáp mạng Commscope AMP Cat6 UTP 4-1427254-6 là loại cáp gì?

Cáp mạng Commscope AMP Cat6 UTP 4-1427254-6 là dây cáp mạng đồng xoắn đôi Category 6 thuộc dòng NETCONNECT của CommScope. Bản Product Specification của hãng (bản ngày 25/02/2020, tải bằng nút Datasheet ở đầu trang) mô tả ngắn gọn: cáp đồng Category 6, 4 đôi, UTP, cấp cháy CM, 23 AWG, 305 m, màu xanh. Trên commscope.com mã này hiện được ghi là 1427254-6 với tên đầy đủ CS31CM BLU C6 4/23 U/UTP RIB 305M, thuộc sản phẩm gốc CS31CM – vì thế thùng hàng in chữ CS31 cỡ lớn. Khách quen vẫn gọi đây là "cáp AMP Cat6" vì mã hàng có từ thời AMP NETCONNECT.

Mã này dùng cho tuyến cáp ngang trong nhà: văn phòng, toà nhà, trường học, bệnh viện, nhà xưởng cần kênh Gigabit Ethernet trọn 100 m. Hợp Nhất nhập hàng chính hãng theo lô, có CO/CQ, báo giá qua Email trong ngày làm việc. Các hãng khác cùng chuẩn xem ở nhóm cáp mạng Cat6; cần 10 Gigabit và màn chắn chống nhiễu thì cùng hãng có Commscope Cat6A FTP 884024508/10.

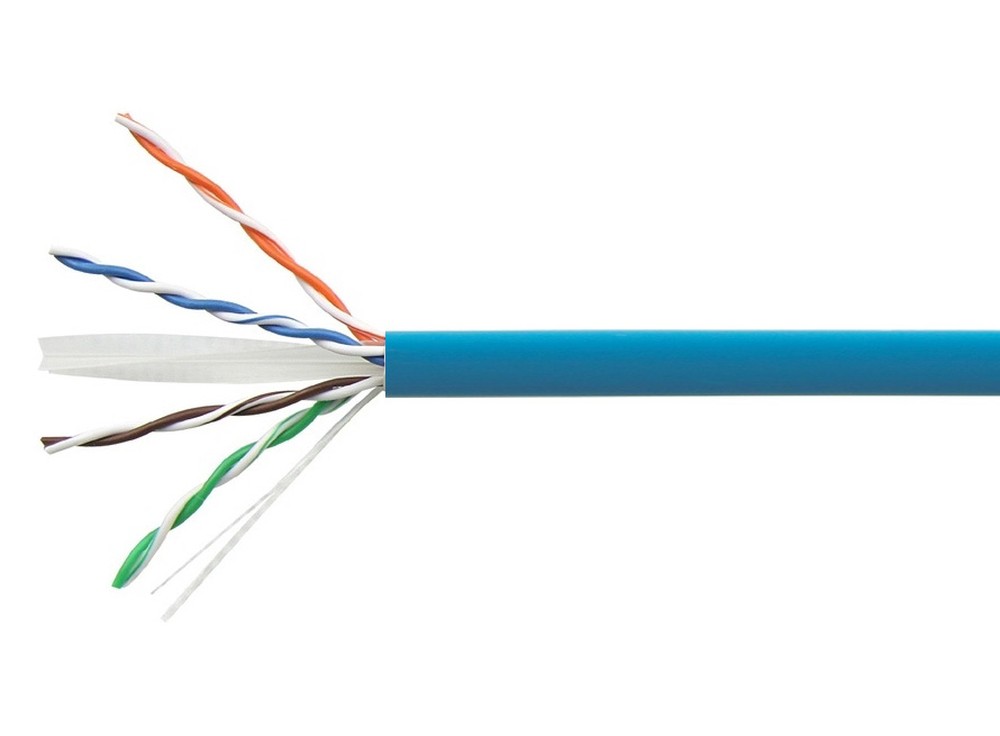

Hình ảnh: cáp Commscope Cat6 UTP mã 1427254-6 vỏ PVC xanh, ảnh trên trang sản phẩm của CommScope

CommScope công bố gì cho mã 4-1427254-6?

Theo datasheet 02/2020 và trang sản phẩm 1427254-6 trên commscope.com:

• Phân loại: ANSI/TIA Category 6; cáp ngang (horizontal); kiểu U/UTP không màn chắn; dòng NETCONNECT; khu vực hãng phân phối: châu Á và Mỹ Latinh.
• Cấu trúc: 4 đôi, 8 sợi dẫn đồng trần dạng đặc (solid) cỡ 23 AWG; cách điện polyolefin, đường kính qua cách điện 1,029 mm (trang hãng); vỏ ngoài PVC màu xanh; thử cháy đạt cấp CM.
• Kích thước: đường kính ngoài danh định 6,401 mm (0,252 in); chiều dài 304,8 m (1000 ft) mỗi thùng. Datasheet 02/2020 ghi đóng gói Reelex, trang hãng hiện ghi reel-in-box (RIB).
• Tiêu chuẩn truyền dẫn: datasheet ghi ANSI/TIA-568-C.2, trang hãng cập nhật thành ANSI/TIA-568.2-D; cùng với CENELEC EN 50288-6-1 và ISO/IEC 11801 Class E.
• Điện: điện áp vận hành tối đa 80 V; cấp nguồn từ xa tuân thủ đầy đủ khuyến nghị IEEE 802.3bt (Type 4) khi lắp đặt theo ISO/IEC 14763-2, CENELEC EN 50174-1, EN 50174-2 hoặc TIA TSB-184-A.
• Môi trường: nhiệt độ vận hành −20 °C đến +60 °C; tuân thủ RoHS, REACH-SVHC, China RoHS và UK-RoHS.
• Tài liệu kèm theo trên trang hãng: chứng nhận bên thứ ba cho thành phần CS31CM U/UTP CM, tài liệu kỹ thuật "Use of NETCONNECT cabling for PoE applications", bảo hành hệ thống mở rộng CommScope Extended System Warranty và bảo hành sản phẩm giới hạn.

Datasheet không liệt kê băng thông tính bằng MHz, điện trở hay NEXT dạng số cho mã này; trang hãng chỉ đưa đồ thị hiệu năng điện dạng ảnh và bản chứng nhận thành phần. Vì vậy bảng thông số ở mục "Thông số kỹ thuật" bên dưới chỉ gồm những dòng hãng ghi bằng chữ: cáp xếp Category 6 theo ANSI/TIA và Class E theo ISO/IEC 11801.

Cấu tạo cáp Commscope Cat6 UTP 23 AWG

Bóc lớp vỏ PVC xanh là bốn đôi dây xoắn, mỗi đôi một sợi màu và một sợi trắng sọc màu theo quy ước xanh, cam, lục, nâu để bấm đầu RJ45 theo chuẩn T568A hoặc T568B. Ruột dẫn là đồng trần đặc 23 AWG, lớn hơn cỡ 24 AWG của cáp Cat5e cùng hãng, lớp cách điện polyolefin bám sát sợi đồng với đường kính 1,029 mm. Bốn đôi được tách nhau bằng rãnh chữ thập chạy dọc sợi cáp, giữ khoảng cách cố định giữa các đôi để hạn chế nhiễu xuyên âm – chi tiết mà bản Cat5e không có. Vì không có băng nhôm hay lưới kim loại nên sợi cáp chỉ 6,4 mm, mềm, dễ uốn và không cần nối đất màn chắn.

Hình ảnh: vỏ PVC, rãnh chữ thập và bốn cặp dây dẫn của cáp Commscope AMP Cat6 UTP

Chọn 4-1427254-6 (Cat6 UTP) hay 884024508/10 (Cat6A FTP) của Commscope?

Hai mã Cat6 và Cat6A của CommScope mà Hợp Nhất phân phối khác nhau về chuẩn, màn chắn, vỏ và cách thi công. Đối chiếu theo tài liệu hãng:

Chọn 4-1427254-6 cho hệ thống mạng văn phòng, điểm mạng phòng khách sạn, camera IP, bộ phát Wi-Fi chạy cổng Gigabit, tuyến đi trong máng cáp riêng cách xa dây điện. Chuyển sang 884024508/10 khi cần 10GBASE-T trọn 100 m, tuyến đi chung máng với cáp điện hoặc gần động cơ, máy biến áp, hoặc khi hồ sơ yêu cầu vỏ LSZH ít khói không halogen. Với cáp FTP, toàn bộ hạt mạng, nhân mạng và patch panel cũng phải là loại bọc kim và được nối đất, nếu không lớp màn chắn vô tác dụng. Khi chỉ cần 100 Mbps cho điện thoại IP hay máy in, cùng hãng còn bản Cat5e UTP 6-219590-2 vỏ trắng, 24 AWG, có giá niêm yết trên trang; bài so sánh cáp Commscope UTP và FTP phân tích thêm về chống nhiễu.

Ứng dụng của cáp Commscope Cat6 UTP 1427254-6

Cáp Class E theo ISO/IEC 11801 phục vụ các ứng dụng Ethernet 100BASE-TX và 1000BASE-T trên kênh dài tối đa 100 m, nên mã này là cáp ngang tiêu chuẩn cho mạng LAN doanh nghiệp, trung tâm hành chính, trường học, bệnh viện và khách sạn. Điểm hãng công bố rõ là cáp tuân thủ đầy đủ khuyến nghị IEEE 802.3bt Type 4 – mức cấp nguồn qua dây mạng cao nhất hiện nay – khi bó cáp được lắp đặt theo ISO/IEC 14763-2, EN 50174-1/-2 hoặc TIA TSB-184-A; vì vậy có thể dùng cho camera PTZ, bộ phát Wi-Fi 6 và điện thoại IP cấp nguồn PoE, miễn là tuân thủ các điều kiện bó cáp mà hãng dẫn chiếu.

Datasheet chỉ nêu vỏ PVC và dải nhiệt độ vận hành −20 °C đến +60 °C, không có công bố chịu tia UV hay chống ẩm, nên mã này dùng trong nhà; tuyến ngoài trời, treo cột hay chôn ngầm cần cáp vỏ PE chuyên dụng.

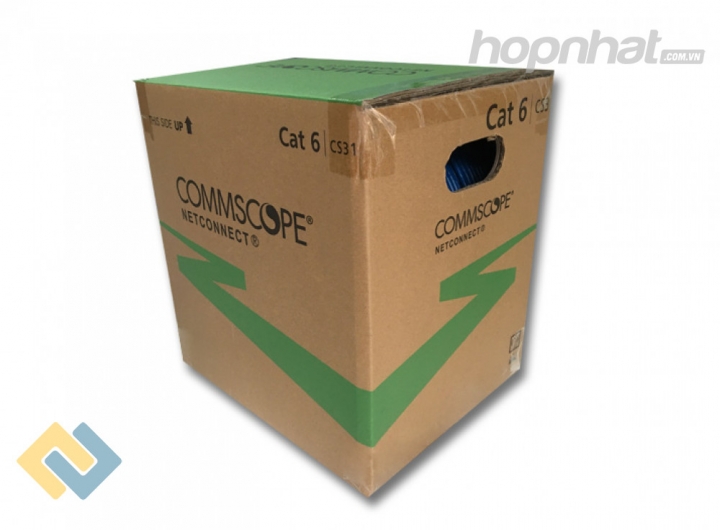

Hình ảnh: thùng cáp Commscope NETCONNECT Cat6 in ký hiệu CS31 – đúng tên sản phẩm gốc CS31CM trên trang hãng

Nhận biết thùng cáp Commscope Cat6 chính hãng

Thùng carton in logo COMMSCOPE NETCONNECT, chữ Cat 6 và ký hiệu CS31 trên nắp, nhãn thùng ghi mã hàng; dây kéo ra từ lỗ bên hông thùng mà không cần mở nắp (hãng gọi là reel-in-box). Ký hiệu CS31 trùng với tên sản phẩm gốc CS31CM mà commscope.com liệt kê cho mã 1427254-6, và chứng nhận bên thứ ba trên trang hãng cũng mang tên CS31CM U/UTP CM. Trên thân cáp in liên tục tên hãng, cấp cháy và số mét, nên đọc số mét ở đầu dây để biết lượng cáp còn lại. Khi nhận hàng từ Hợp Nhất, quý khách đối chiếu mã trên thùng với CO/CQ và hoá đơn VAT của lô.

Hình ảnh: nắp và nhãn thùng cáp Commscope NETCONNECT Cat6 với ký hiệu CS31

Thi công tuyến Cat6 Commscope và vật tư đi kèm

Để kênh truyền đạt Category 6, toàn bộ linh kiện trên tuyến phải cùng chuẩn: hạt mạng Cat6 Commscope ở đầu thiết bị, nhân mạng Cat6 và mặt nạ ổ mạng ở đầu người dùng, patch panel 24 hoặc 48 cổng Cat6 Commscope trong tủ rack và dây nhảy Cat6 Commscope nối sang switch – tất cả đều có sẵn tại Hợp Nhất để giao cùng thùng cáp. Khi bấm đầu, cắt bỏ phần rãnh chữ thập thừa, xếp 8 sợi theo T568A hoặc T568B và dùng cùng một chuẩn ở hai đầu; sau khi bấm nên đo kiểm từng tuyến.

Về đi dây: giữ chiều dài kênh trong 100 m, không kéo cáp quá căng vì bước xoắn sẽ giãn, không gập gãy, không siết dây rút quá chặt, và đi cáp mạng tách khỏi tuyến điện lực vì mã này không có màn chắn. Khi dùng cáp để cấp nguồn PoE công suất lớn, bó cáp cần lắp theo đúng các tiêu chuẩn mà hãng dẫn chiếu để nhiệt trong bó không vượt dải vận hành.

Hình ảnh: cáp mạng Commscope Cat6 UTP nguyên thùng tại kho Hợp Nhất

Mua cáp mạng Commscope Cat6 UTP 4-1427254-6 tại Hợp Nhất

Hợp Nhất cung cấp mã 4-1427254-6 nguyên thùng 305 m kèm CO/CQ theo lô, hoá đơn VAT, giao toàn quốc từ kho Hà Nội và TP.HCM, hỗ trợ kỹ thuật khi bấm đầu và đo kiểm. Quý khách cho biết số thùng cần dùng và địa chỉ nhận hàng, báo giá được gửi qua Email trong ngày làm việc; công trình lớn có thể lấy mẫu đo kiểm trước khi đặt số lượng. Mặt bằng giá các mã Commscope đang phân phối được cập nhật trong bài bảng báo giá cáp mạng Commscope 2026.
