Ăng-ten Ruijie RG-ANT16S-120

Ăng-ten Ruijie RG-ANT16S-120 là gì?

RG-ANT16S-120 là ăng-ten góc (sector) 120° dùng cho dòng cầu nối không dây RG-AirMetro của Ruijie Reyee; datasheet đặt tên “120° Sector Antenna of RG-AirMetro Series Wireless Bridges”. Đây là ăng-ten panel 2×2 cho băng 5 GHz, độ lợi 16 dBi, góc phủ ngang 120° và góc dọc 10°. Datasheet trạm gốc RG-AirMetro550G-B ghi khoảng cách cầu nối tối đa 5 km khi lắp trạm gốc lên RG-ANT16S-120.

Kịch bản áp dụng ghi trong datasheet là WISP; ăng-ten lắp trên cột, đạt IP55. Trang tiếng Việt của hãng nêu nơi dùng gồm WISP, CCTV, thị trấn, đường phố, nhà máy. Ở danh sách model của trang sản phẩm, RG-ANT16S-120 đứng cùng trạm gốc RG-AirMetro550G-B trong nhóm PTMP Station, và bản tiếng Anh ghi “120°, 5 km Sector Antenna, Sold individually” – ăng-ten được bán riêng.

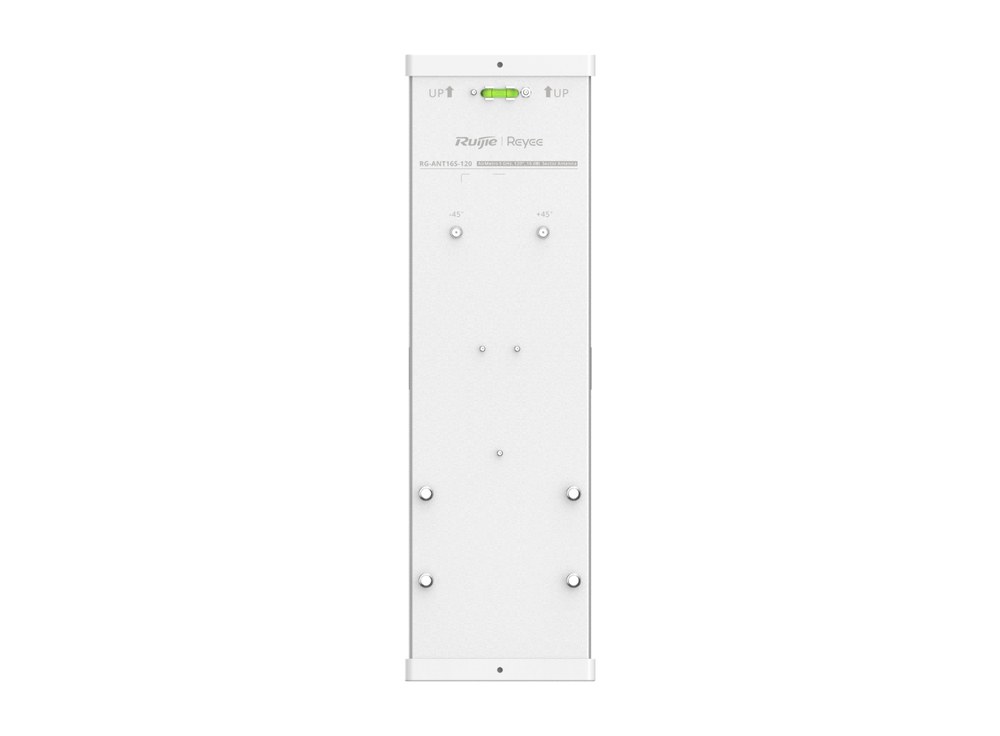

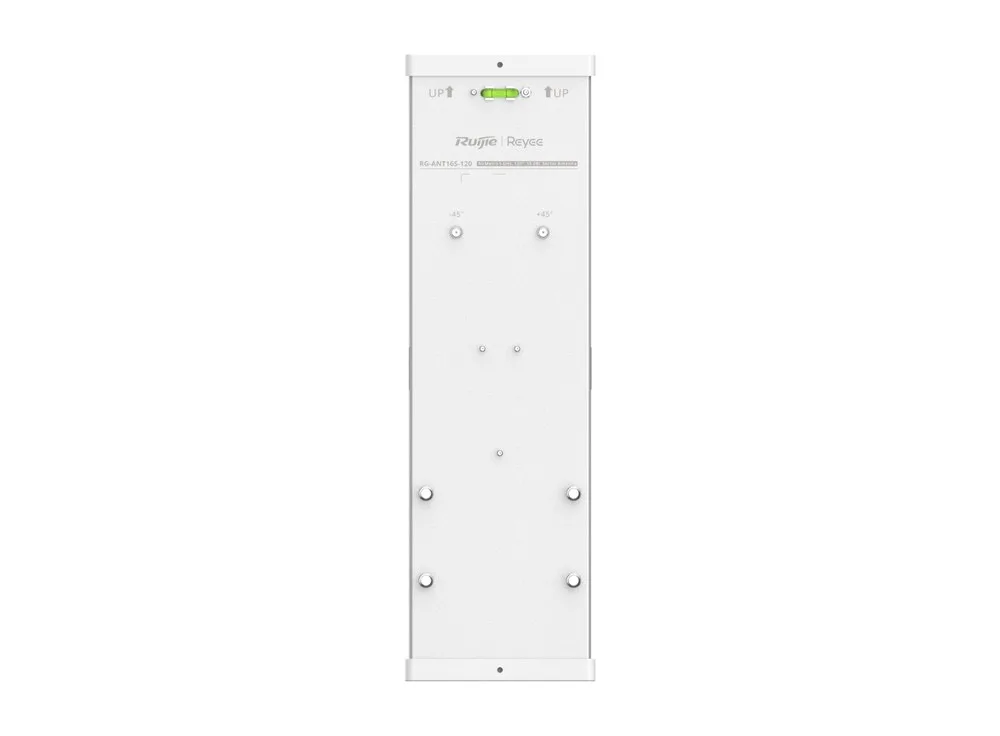

Mặt sau RG-ANT16S-120 – ăng-ten góc 120° của dòng AirMetro (ảnh: Ruijie).

Ruijie nêu gì về RG-ANT16S-120?

Datasheet và mục Tính năng nổi bật trên trang tiếng Việt cùng có ba ý:

• Chọn trong ba ăng-ten: “Choose from Three Antennas for Diverse Scenarios” – chọn trong số ba ăng-ten cho đa dạng các kịch bản.
• IP55: chuẩn IP55 chống chịu môi trường khắc nghiệt.
• Quản lý Cloud tất cả trong một: đơn giản hoá hành trình người dùng; trang sản phẩm kèm dòng “Maximum ROI (Lifetime free cloud management & WIS optimization service)”.

Phần “Ba Thiết bị, Hơn cả Ba Lựa chọn” trên trang đặt ba ăng-ten của dòng cạnh nhau: RG-ANT20S-90 (5 GHz, 20 dBi, H: 90°, V: 7°, 10 km), RG-ANT16S-120 (5 GHz, 16 dBi, H: 120°, V: 10°, 5 km) và RG-ANT13-360 (5 GHz, 13 dBi, H: 360°, V: 7°, 2 km). Trang cũng giới thiệu công cụ cho thi công cầu nối trên ứng dụng Ruijie Cloud và Ruijie Reyee: bản đồ nhiệt AI, công cụ căn chỉnh hướng dẫn bằng giọng nói lớn (Big-Voice), quét phổ, quét nhiễu kênh một cú nhấp cho tất cả các điểm và đề xuất tối ưu hoá tự động.

Thông số của RG-ANT16S-120 theo datasheet

Các số dưới đây lấy từ datasheet Official ngày 07/09/2026; bảng đầy đủ ở mục Thông số kỹ thuật.

• Ăng-ten: băng 5 GHz, panel 2×2, độ lợi 16 dBi; góc ngang (horizontal orientation) 120°, góc dọc (vertical orientation) 10°.
• Kích thước, khối lượng: 110 × 48,5 × 361 mm chưa tính giá lắp; 0,79 kg khi chưa đóng gói, 2,5 kg khi vận chuyển; thùng 430 × 170 × 150 mm; màu Elegant white.
• Môi trường: làm việc từ –40 °C đến +80 °C, lưu kho từ –40 °C đến +85 °C; độ ẩm 5% RH đến 95% RH không ngưng tụ; độ cao làm việc và lưu kho từ -500 m đến +5.000 m.
• Độ bền: tản nhiệt tự nhiên, cấp bảo vệ IP55, MTBF 400.000 giờ (khoảng 45 năm).

Lắp trên cột và phụ kiện trong hộp

RG-ANT16S-120 có kiểu lắp duy nhất là trên cột (Pole). Danh mục đóng gói của datasheet gồm 1 ăng-ten, 2 cáp RF, giá lắp (1 giá chữ U, 1 giá ôm cột, 1 kẹp cột), vít (6 đai ốc mặt bích lục giác, 2 bu lông mặt bích lục giác đầu chữ thập, 2 bu lông cổ vuông đầu tròn lớn), 1 nắp bảo vệ và 1 sách hướng dẫn.

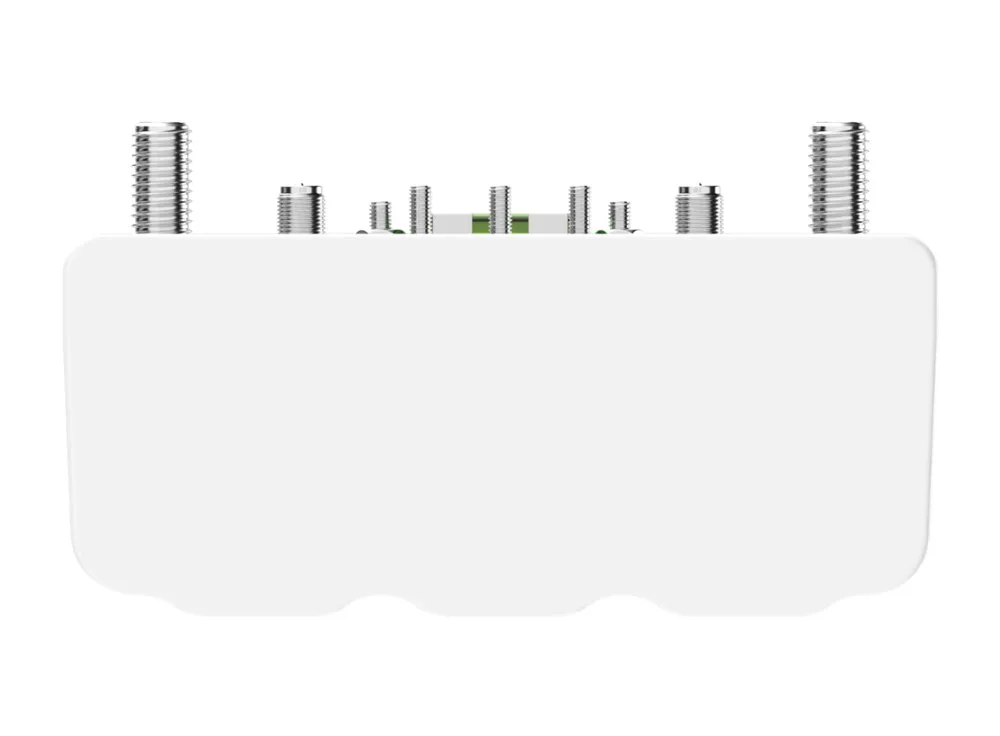

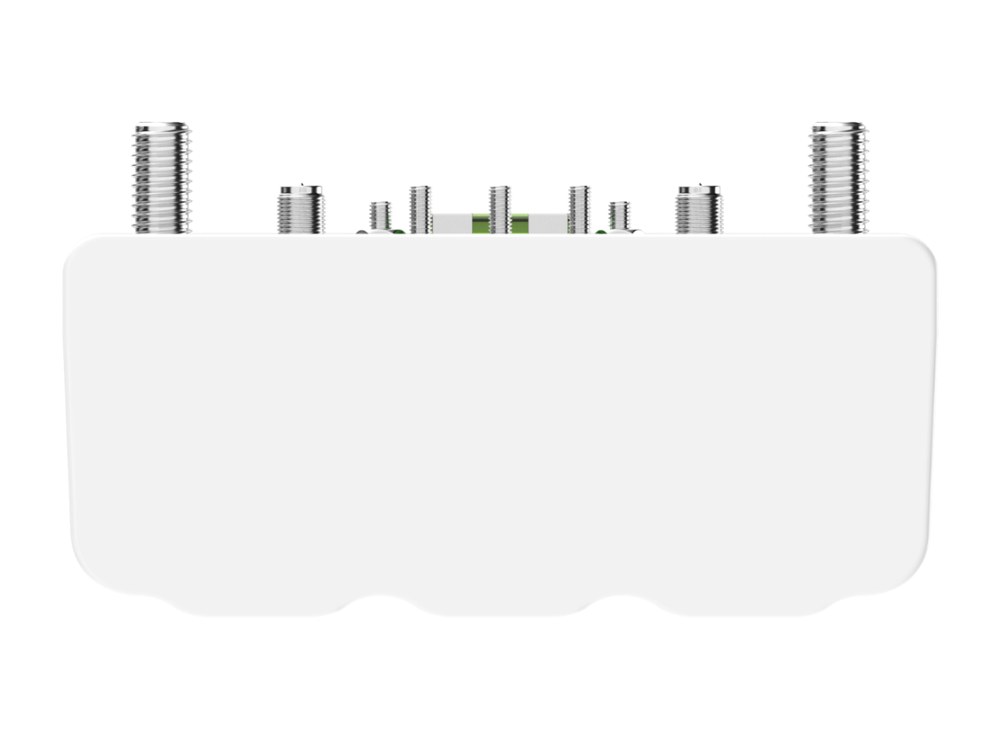

Đầu ăng-ten RG-ANT16S-120; hộp có sẵn 2 cáp RF (ảnh: Ruijie).

Datasheet trạm gốc RG-AirMetro550G-B ghi mọi số đo với ăng-ten này theo cụm “Installing the device on the RG-ANT16S-120”, tức trạm gốc được lắp lên ăng-ten. Cùng tài liệu ghi băng 2,4 GHz của trạm gốc dùng cho quản lý thiết bị, còn truyền dữ liệu giữa các cầu nối phải dùng ăng-ten ngoài.

Hiệu năng khi lắp RG-AirMetro550G-B lên RG-ANT16S-120

Bảng chép từ datasheet RG-AirMetro550G-B bản 07/09/2026; thông lượng đo ở HT40, hai cột cuối là số camera kết nối khuyến nghị theo tốc độ luồng.

Datasheet trạm gốc cũng ghi số kết nối PTMP khuyến nghị là 16 và ghép nối một chạm với khoảng cách hiệu lực tối đa 5 m.

So sánh ba ăng-ten của dòng AirMetro

Theo bảng, RG-ANT16S-120 nằm giữa hai mã còn lại về độ lợi và cự ly, có góc dọc 10° và là mã nhẹ nhất (0,79 kg). Bản góc 90° RG-ANT20S-90 cho cự ly tới 10 km với độ lợi 20 dBi. Cả ba cùng IP55, cùng dải nhiệt làm việc –40 °C đến +80 °C và cùng kiểu lắp cột.

Mua RG-ANT16S-120 chính hãng tại Hợp Nhất

RG-ANT16S-120 do Hợp Nhất cung cấp là hàng chính hãng, mới 100%, đầy đủ giấy tờ CO/CQ, bảo hành chính hãng, giao hàng toàn quốc. Giá trên trang để tham khảo; quý khách gửi Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Datasheet hãng có nút tải ở mục Thông số kỹ thuật. Thiết bị Reyee khác xem trong nhóm Ruijie WIFI; danh mục bộ phát wifi có thiết bị không dây của nhiều hãng.
