Ăng-ten Ruijie RG-ANT20S-90

Ăng-ten Ruijie RG-ANT20S-90 là gì?

RG-ANT20S-90 là ăng-ten góc (sector) 90° dành cho dòng cầu nối không dây RG-AirMetro, thuộc thương hiệu Reyee của Ruijie. Đây là ăng-ten panel 2×2 làm việc ở băng 5 GHz, độ lợi 20 dBi, góc ngang 90° và góc dọc 7°. Datasheet trạm gốc RG-AirMetro550G-B ghi khi lắp trạm gốc lên RG-ANT20S-90, khoảng cách cầu nối tối đa đạt 10 km, xa nhất trong ba ăng-ten của dòng.

Datasheet của chính ăng-ten ghi kịch bản áp dụng là WISP, kiểu lắp trên cột và chuẩn IP55. Trên trang hãng, RG-ANT20S-90 nằm trong nhóm “PTMP Basestation” cùng trạm gốc RG-AirMetro550G-B; bản tiếng Anh của trang ghi ăng-ten được bán riêng (Sold individually).

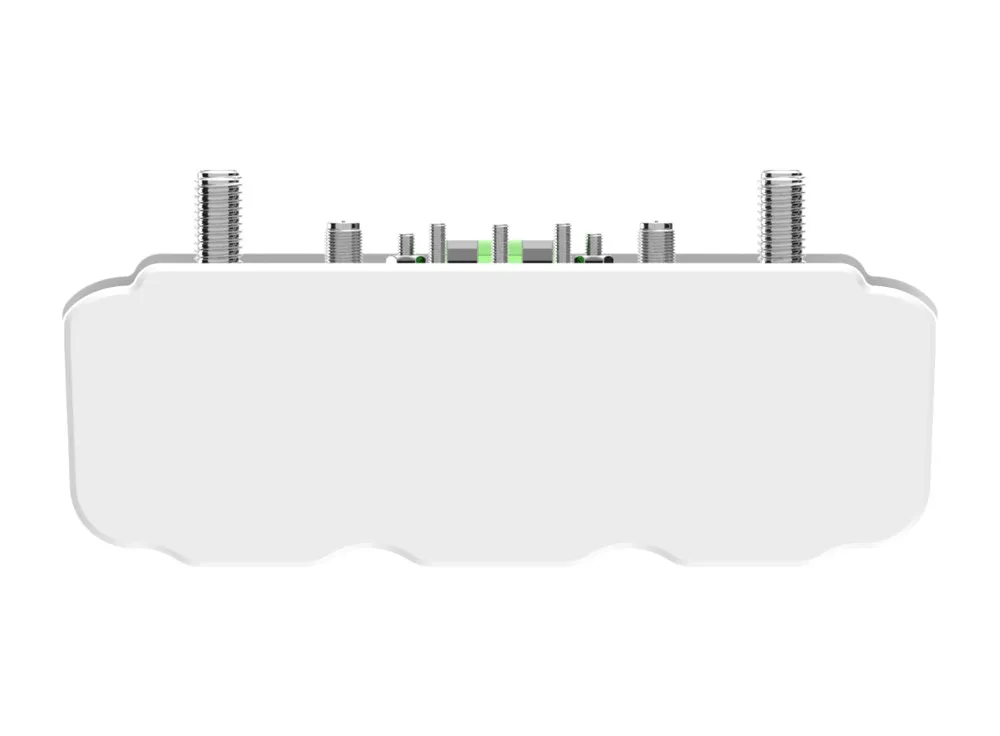

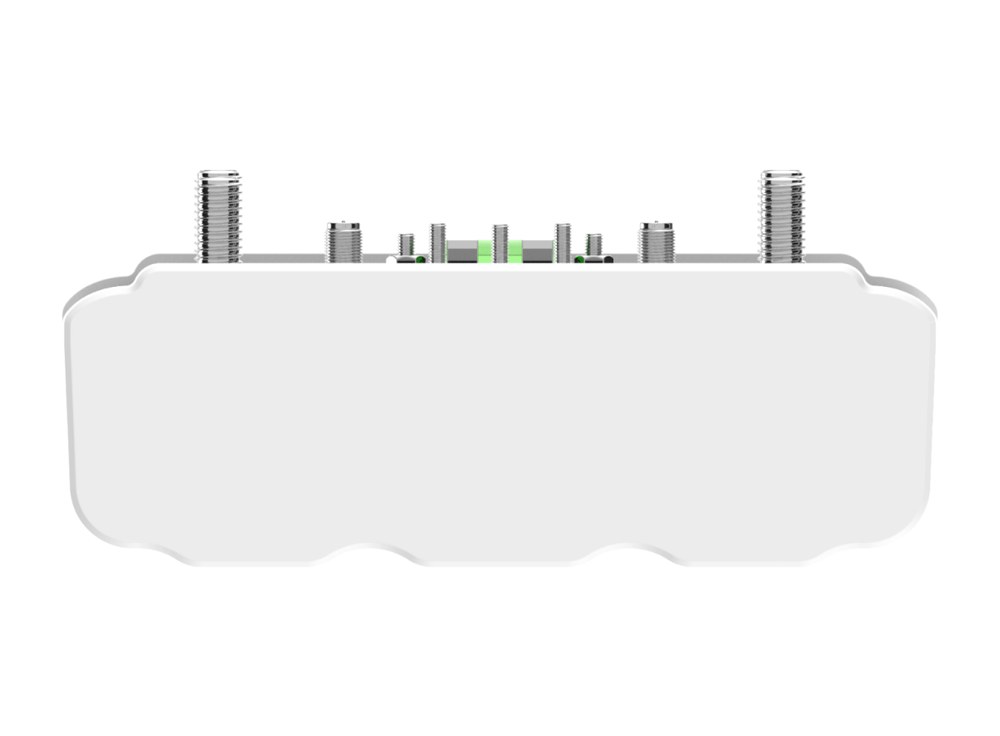

RG-ANT20S-90 nhìn thẳng từ một đầu ăng-ten (ảnh: Ruijie).

Hãng công bố gì về RG-ANT20S-90?

• Một trong ba ăng-ten của dòng: datasheet nêu điểm nổi bật “Choose from Three Antennas for Diverse Scenarios”. Trang hãng đặt ba mã cạnh nhau: RG-ANT20S-90 (5 GHz, 20 dBi, ngang 90°, dọc 7°, 10 km), RG-ANT16S-120 (16 dBi, ngang 120°, dọc 10°, 5 km) và RG-ANT13-360 (13 dBi, ngang 360°, dọc 7°, 2 km).
• IP55 cho môi trường khắc nghiệt: nguyên văn điểm nổi bật thứ hai là “IP55 Rating against Harsh Environment”.
• Quản lý đám mây: điểm nổi bật thứ ba là “All-in-one Cloud Management Simplifies the User Journey”; trang sản phẩm kèm dòng “Lifetime free cloud management & WIS optimization service”.

Thông số nổi bật của RG-ANT20S-90

Theo datasheet chính thức bản ngày 07/09/2026 (bảng đầy đủ ở mục Thông số kỹ thuật):

• Ăng-ten: panel 2×2 băng 5 GHz, độ lợi 20 dBi; góc ngang (horizontal orientation) 90°, góc dọc (vertical orientation) 7°.
• Kích thước, khối lượng: 139,9 × 48,9 × 694 mm (chưa tính giá lắp); 1,82 kg khi chưa đóng gói, 4,5 kg cả bao bì; thùng 750 × 195 × 165 mm; màu Elegant white.
• Môi trường: hoạt động từ –40 °C đến +80 °C, lưu kho từ –40 °C đến +85 °C, độ ẩm 5–95% không ngưng tụ, độ cao -500 m đến +5.000 m; tản nhiệt tự nhiên; MTBF 400.000 giờ (khoảng 45 năm).

Lắp đặt và phụ kiện trong hộp

RG-ANT20S-90 lắp trên cột. Hộp sản phẩm gồm 1 ăng-ten, 2 cáp RF, 1 giá nghiêng lên (uptilt bracket), 1 giá nghiêng xuống (downtilt bracket), 2 giá ôm cột (pole bracket), 2 kẹp cột (pole clamp), 8 đai ốc mặt bích lục giác, 4 bu lông mặt bích lục giác đầu chữ thập, 4 bu lông cổ vuông đầu tròn lớn, 1 nắp bảo vệ (protective cover) và sách hướng dẫn.

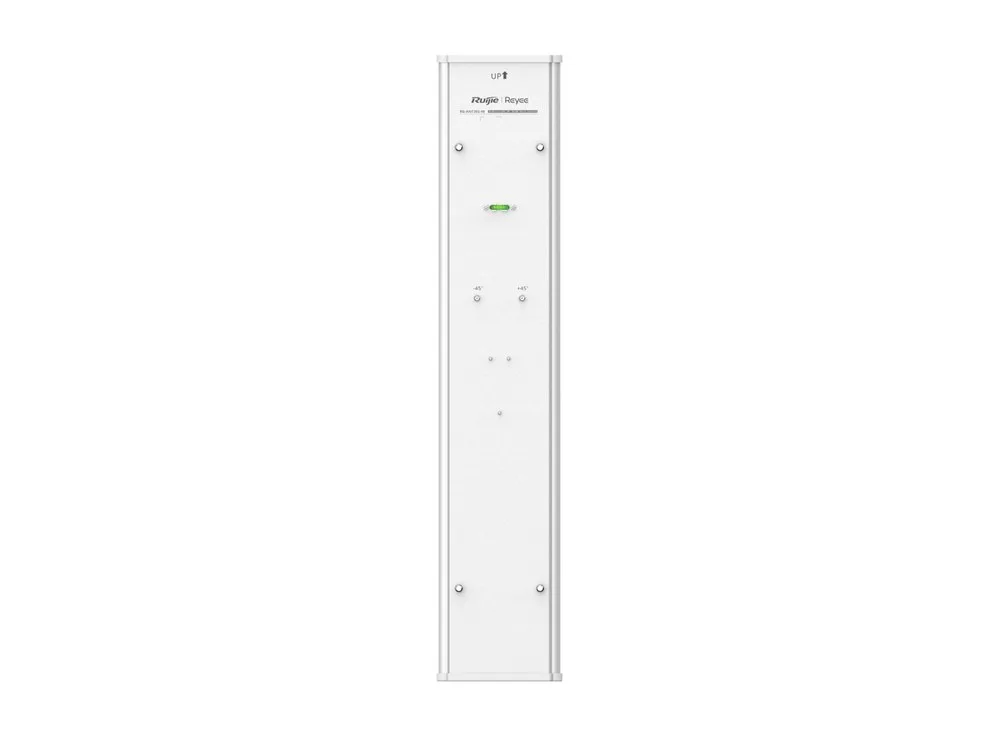

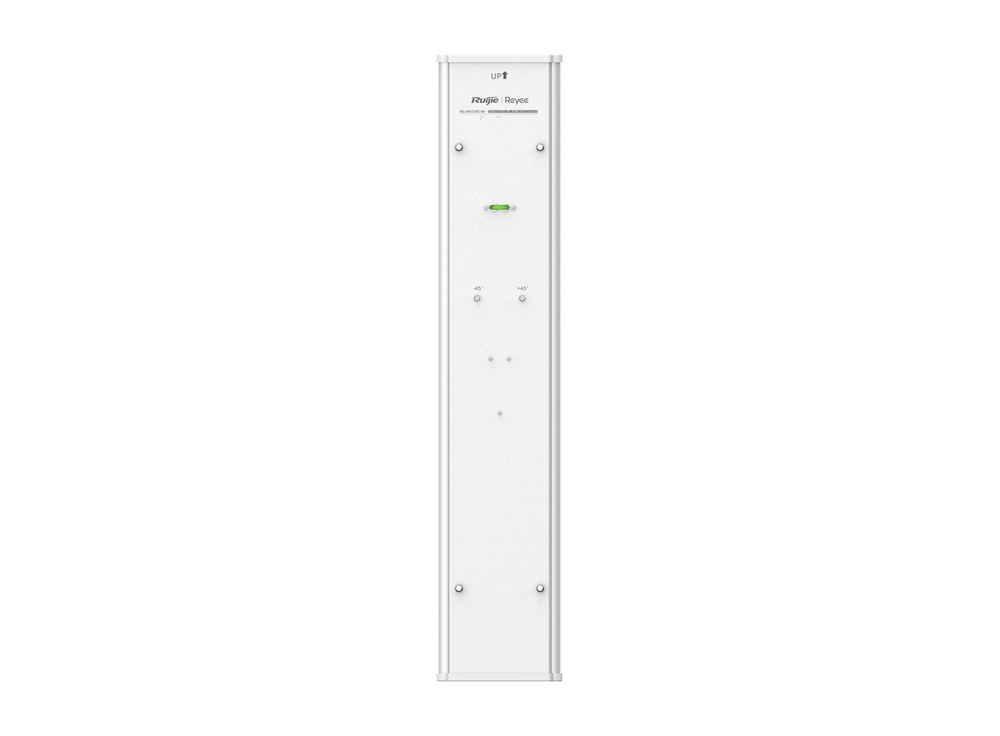

Mặt sau RG-ANT20S-90; datasheet ghi kiểu lắp trên cột (ảnh: Ruijie).

Ở datasheet RG-AirMetro550G-B, mọi số đo với ăng-ten này đi kèm cụm “installing the device on the RG-ANT20S-90”, tức lắp thiết bị lên RG-ANT20S-90. Cùng tài liệu đó ghi băng 2,4 GHz của trạm gốc dùng để quản lý thiết bị, còn truyền dữ liệu giữa các cầu nối cần ăng-ten ngoài.

Hiệu năng khi lắp RG-AirMetro550G-B lên RG-ANT20S-90

Số liệu chép từ datasheet RG-AirMetro550G-B bản 07/09/2026, thông lượng đo ở HT40; hai cột cuối là số camera kết nối khuyến nghị theo tốc độ luồng.

RG-ANT20S-90 khác gì RG-ANT16S-120 và RG-ANT13-360?

Ba ăng-ten AirMetro so theo datasheet từng mã, cự ly và thông lượng lấy từ datasheet RG-AirMetro550G-B:

Theo bảng, RG-ANT20S-90 có độ lợi cao nhất và góc ngang hẹp nhất trong ba mã, tương ứng với cự ly tối đa 10 km; RG-ANT13-360 phủ 360° với độ lợi 13 dBi và cự ly 2 km. Cả ba cùng chuẩn IP55 và cùng dải nhiệt hoạt động –40 °C đến +80 °C.

Mua RG-ANT20S-90 chính hãng tại Hợp Nhất

RG-ANT20S-90 tại Hợp Nhất là hàng chính hãng mới 100%, kèm giấy tờ CO/CQ, bảo hành chính hãng và giao toàn quốc các ngày trong tuần. Giá hiển thị trên trang dùng để tham khảo; quý khách gửi Email hoặc nhắn Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Datasheet của hãng tải ở mục Thông số kỹ thuật. Các thiết bị Reyee khác có trong nhóm Ruijie WIFI, còn danh mục bộ phát wifi gom thiết bị không dây của nhiều hãng.
