Cáp quang Multimode 6FO OM4 Panduit FLKLZ06

Cáp quang OM4 6 sợi Panduit FLKLZ06 là gì?

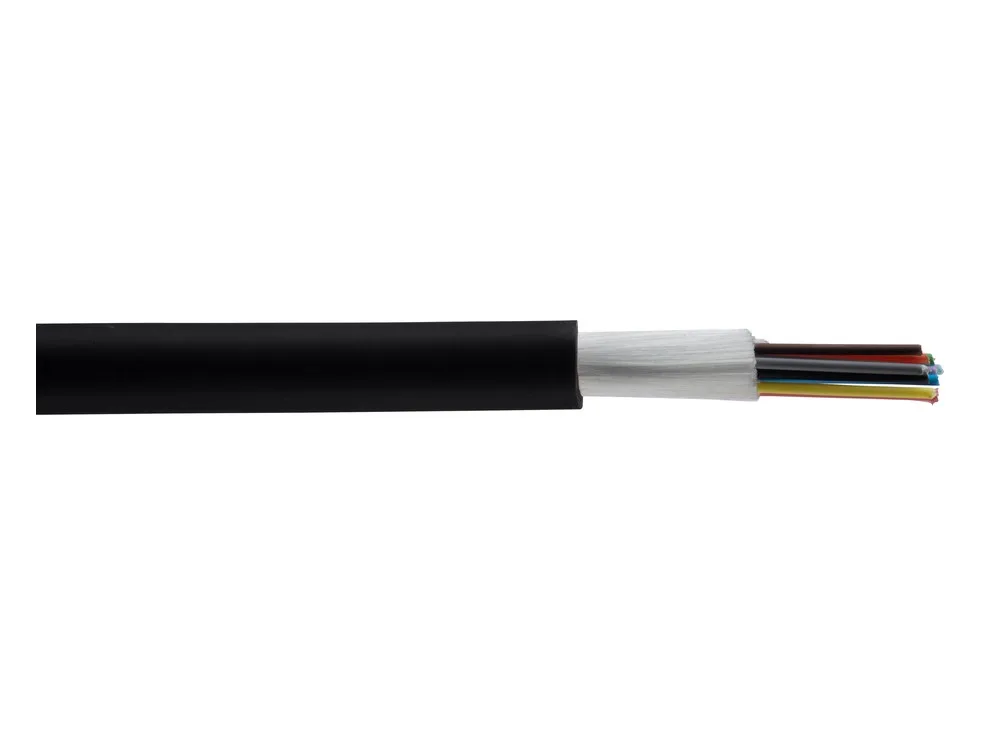

FLKLZ06 là cáp quang multimode OM4 6 sợi (6FO) của Panduit, sợi 50/125 µm, thuộc dòng Opti-Core Indoor/Outdoor All-Dielectric Tight Buffered. Theo trang sản phẩm của hãng, cáp 6 sợi này đạt cấp vỏ ít khói, không halogen (LSZH) và có các sợi đệm 900 µm. Vỏ màu đen, không giáp, đường kính ngoài danh định 5,3 mm, nặng 32 kg/km.

Ký tự “Z” trong mã là ký hiệu sợi OM4 trong bảng đặt mã của spec sheet FBSP230. Line card D-FBLC3 xếp FLKLZ06 cạnh bản riser FLKRZ06; trong nhóm OM4 LSZH, hãng có các cỡ 4, 6, 8, 12 và 24 sợi.

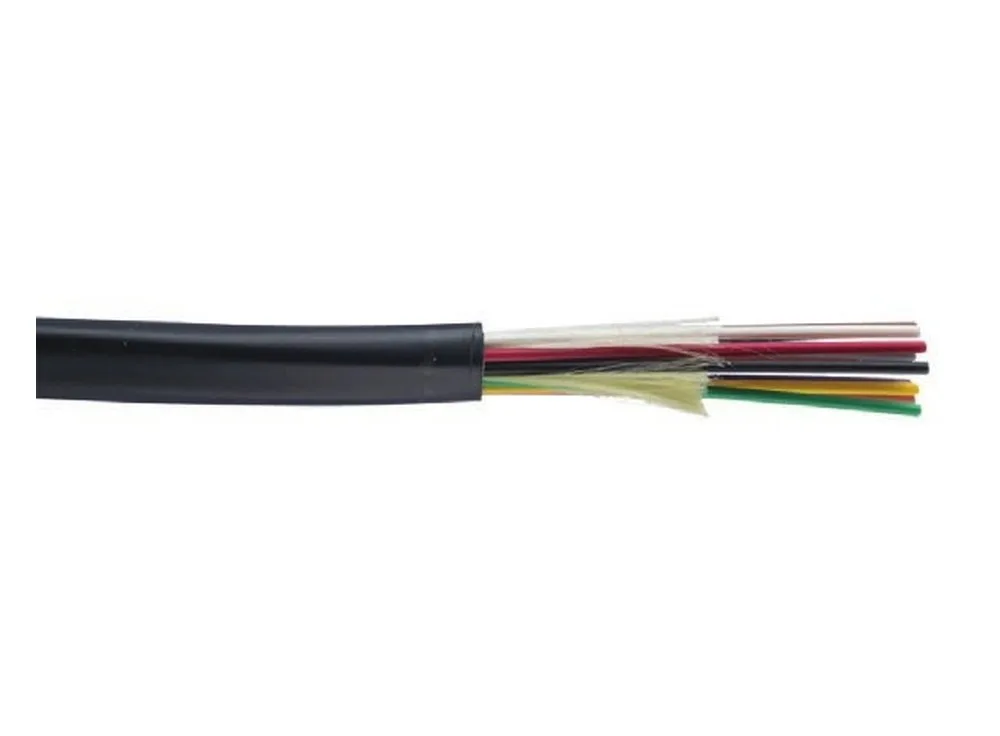

Cáp Opti-Core trong nhà/ngoài trời sợi bọc chặt (ảnh: line card D-FBLC3 của Panduit).

OM4 trong FLKLZ06 có gì khác OM3?

Spec sheet FBSP230 xếp OM3 và OM4 chung một mục: cả hai là sợi tối ưu cho laser chất lượng cao, hỗ trợ ứng dụng 10 Gb/s và vẫn tương thích với hệ multimode 50 µm đã lắp. Với bản 6 sợi, mức suy hao tối đa hãng ghi cho OM4 bằng OM3: 3,5 dB/km tại 850 nm và 1,5 dB/km tại 1300 nm. Điểm khác giữa FLKLZ06 và FLKLX06 trong tài liệu của hãng là loại sợi ở ký tự thứ năm của mã; kích thước, khối lượng và các mức lực cơ học giống nhau.

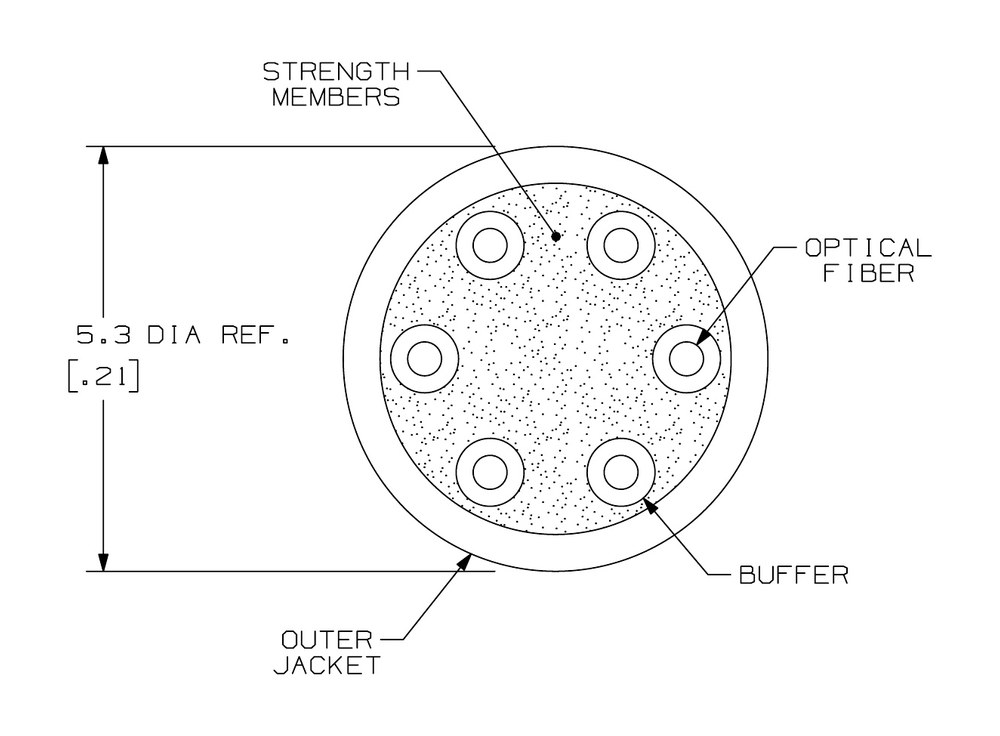

Bản vẽ kỹ thuật M02055KB-DC

FLKLZ06 có tên trong bảng mã của bản vẽ khách hàng M02055KB-DC, áp dụng cho cáp trong nhà/ngoài trời 4 và 6 sợi có lớp đệm chặt 900 µm. Bản vẽ ghi đường kính tham chiếu 5,3 mm, bán kính uốn 10,6 cm khi lắp đặt và 5,3 cm lâu dài, tải kéo 660 N khi lắp đặt và 200 N lâu dài, suy hao multimode tối đa 3,5 dB/km @850 nm và 1,5 dB/km @1300 nm. Mặt cắt gồm phần tử chịu lực, sợi quang, lớp đệm và vỏ ngoài.

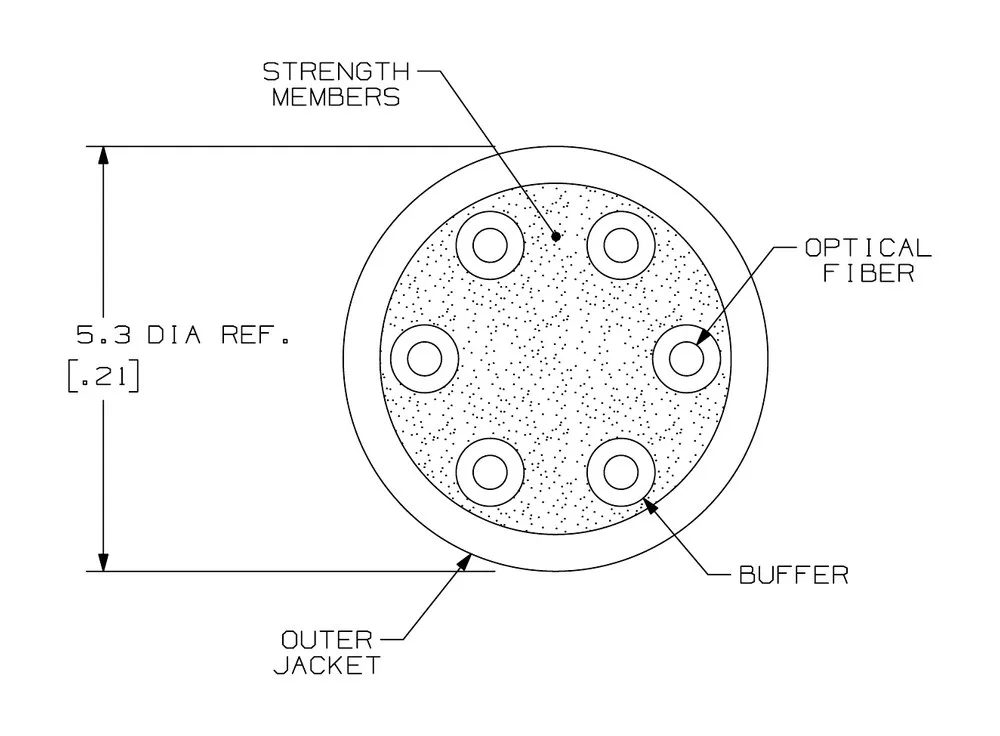

Mặt cắt cáp 4–6 sợi bọc chặt trong bản vẽ M02055KB-DC (ảnh: Panduit).

Về nhiệt độ, spec sheet FBSP230 (bản 8/2023) ghi vận hành từ −20 °C đến 60 °C, lắp đặt từ 0 °C đến 50 °C, lưu kho từ −25 °C đến 70 °C. Lực nén chịu được là 1000 N/cm; mẫu cáp 3 m không rò nước sau 24 giờ nhờ các phần tử trương nở chặn nước dọc cáp.

Hàn nối và kết cuối sợi OM4

Ngoài đầu nối đánh bóng sẵn, line card cáp quang của Panduit còn có đầu nối hàn nóng chảy (fusion splice) cho sợi 50/125 µm OM2, OM3, OM4: FLCS2/9SOCPXAQ (LC simplex) và FSCS2/9SOCPXAQ (SC simplex), mặt PC, màu aqua, suy hao chèn trung bình 0,10 dB, suy hao phản xạ trên 30 dB.

• Bộ dụng cụ OptiCam: dùng để kết cuối mọi đầu nối OptiCam đánh bóng sẵn của Panduit (các mã FOCTT2-KIT, FOCTT2-BKIT2, FOCTT2-PKIT2); dụng cụ OptiCam 2 tính sẵn suy hao chèn ngay tại điểm kết cuối.
• Dao cắt sợi FSPCVR: dao cắt chính xác có lưỡi xoay, cho chiều dài cắt 7 mm và 10 mm.
• Đầu OptiCam: tương thích TIA/EIA-604 FOCIS, vượt yêu cầu TIA/EIA-568-D.3; màu vỏ và chụp đầu theo bảng nhận dạng màu gợi ý của TIA/EIA-568-D.3.

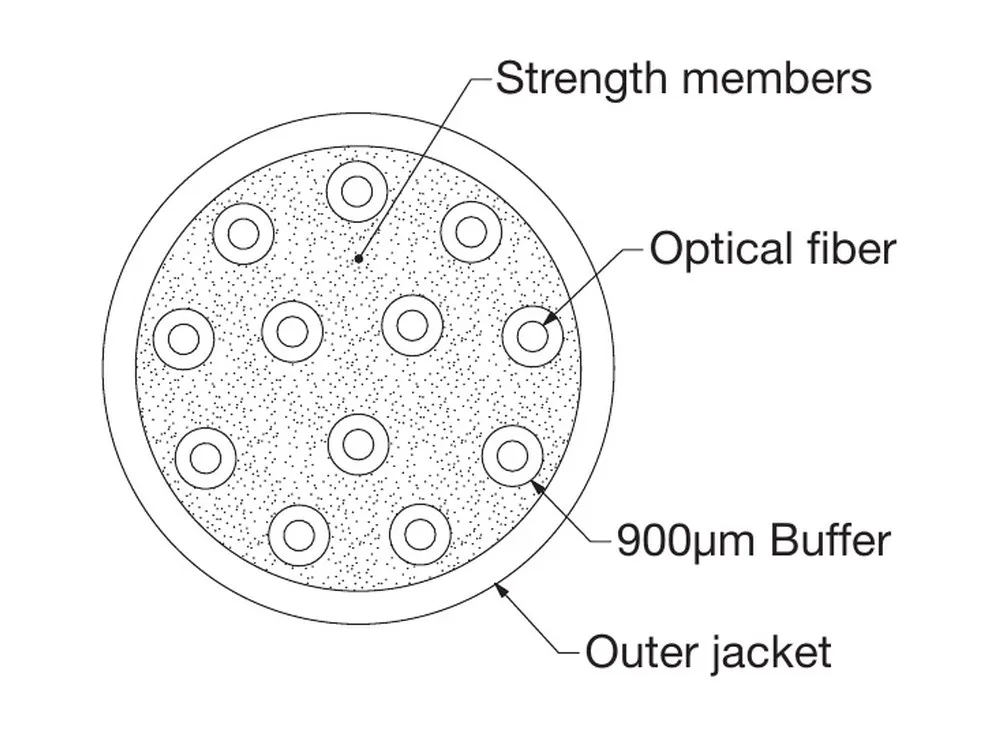

Spec sheet của cáp ghi sợi đệm 900 µm dễ cầm, dễ tuốt và lắp đầu nối tại hiện trường.

Tuyến lắp đặt điển hình

Panduit nêu cáp dùng được cả trong nhà và ngoài trời, phù hợp khu vực cáp vào tòa nhà; ứng dụng điển hình gồm trục LAN, trục trung tâm dữ liệu và tuyến giữa các phòng viễn thông, lắp trong ống hoặc trên khay cáp. Line card bổ sung rằng cáp toàn điện môi là giải pháp hiệu quả cho tuyến nối giữa các tòa nhà.

Các mã OM4 trong dòng FLKL

Số liệu theo spec sheet FBSP230; hãng ghi riêng mức suy hao và lực nén cho FLKLZ12.

Mua FLKLZ06 tại Hợp Nhất

FLKLZ06 được xếp vào cáp quang OM4, nhóm cáp quang multimode trong danh mục cáp quang. Mã cùng cấu trúc nhưng sợi OM3 là cáp quang Panduit FLKLX06. Hàng chính hãng, đủ CO, CQ, giao hàng toàn quốc các ngày trong tuần. Giá trên trang để tham khảo; gửi chiều dài cần mua qua Email hoặc Zalo để Hợp Nhất báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 ở nút Datasheet.
