Cáp quang Multimode 8FO OM4 Panduit FLKLZ08

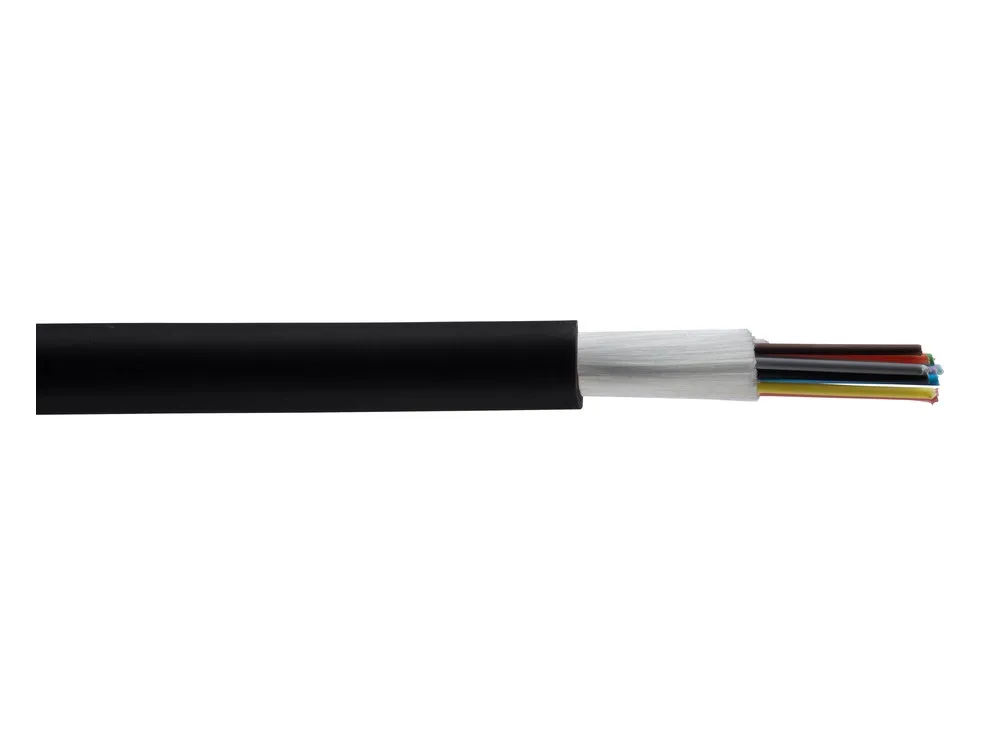

FLKLZ08 – cáp quang 8 sợi OM4 của Panduit

FLKLZ08 là cáp quang 8 sợi (8FO, 8 lõi) multimode OM4 50/125 µm trong dòng Opti-Core của Panduit. Trang sản phẩm của hãng ghi đây là cáp 8 sợi trong nhà/ngoài trời kiểu bọc chặt, đạt cấp LSZH và có sợi đệm 900 µm. Cáp toàn điện môi, không có lớp giáp, vỏ ngoài màu đen; bản 8 sợi có đường kính ngoài danh định 5,8 mm và khối lượng 41 kg/km.

Theo bảng đặt mã trong spec sheet FBSP230, mã được ghép từ FL (cáp quang khu vực châu Á – Thái Bình Dương), K (bọc chặt toàn điện môi, trong nhà/ngoài trời), L (vỏ LSZH), Z (sợi OM4 50/125 µm) và 08 (8 sợi).

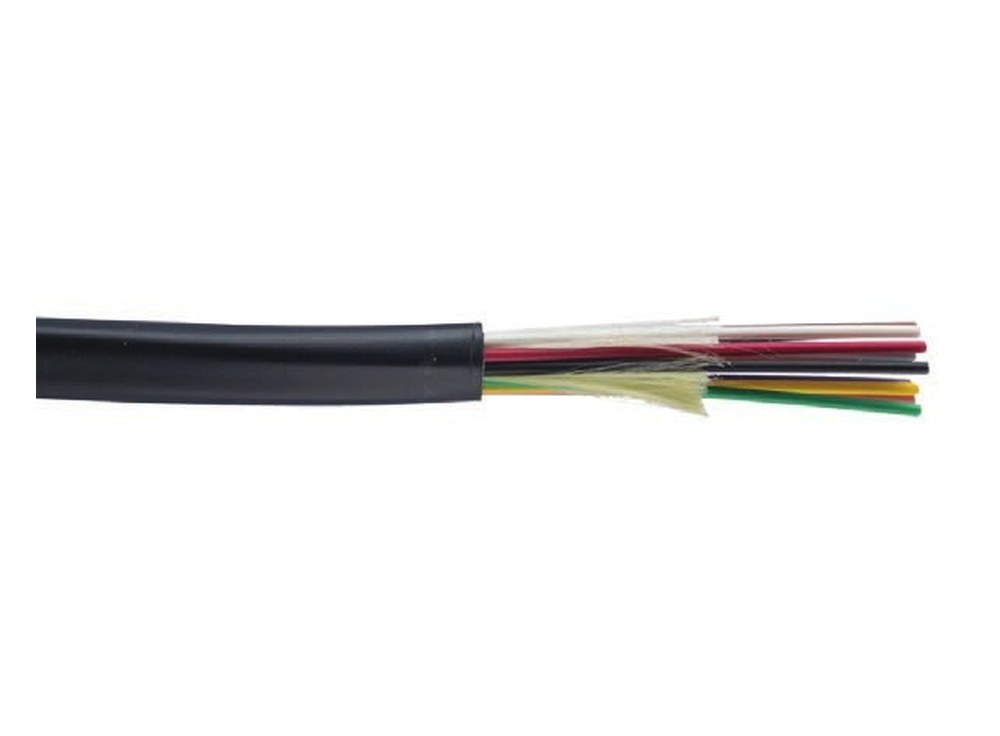

Cáp Opti-Core Indoor-Outdoor với sợi bọc chặt 900 µm (ảnh: line card D-FBLC3 của Panduit).

Thông số chính của bản 8 sợi

• Suy hao tối đa của sợi OM4: 3,5 dB/km ở 850 nm, 1,5 dB/km ở 1300 nm.
• Lực kéo: 660 N khi lắp đặt (ngắn hạn), 200 N khi vận hành (dài hạn) – cùng mức với các bản 4, 6 và 12 sợi.
• Lực nén: 1000 N/cm.
• Bán kính uốn: tối thiểu 20 lần đường kính ngoài khi lắp đặt có tải, 10 lần khi vận hành không tải.
• Nhiệt độ: vận hành −20 °C đến 60 °C; lắp đặt 0 °C đến 50 °C; lưu kho −25 °C đến 70 °C.
• Thấm nước: mẫu cáp 3 m không rò nước sau 24 giờ.

Tám sợi được nhận biết theo thứ tự màu của Panduit: xanh dương, cam, xanh lá, nâu, xám, trắng, đỏ và đen cho các sợi 1 đến 8.

Cấu tạo và khả năng chịu môi trường

Spec sheet mô tả với cáp 4 đến 24 sợi, các sợi bọc chặt 900 µm nằm giữa các phần tử chịu lực chặn nước, bọc ngoài bằng lớp vỏ chậm cháy. Vỏ đen được ổn định chống tia UV và chịu nước, hơi ẩm; các phần tử trương nở ngăn nước chạy dọc thân cáp. Line card của hãng tóm lại cáp có khả năng chống UV, chặn nước khô, mật độ cao, dễ lắp đặt.

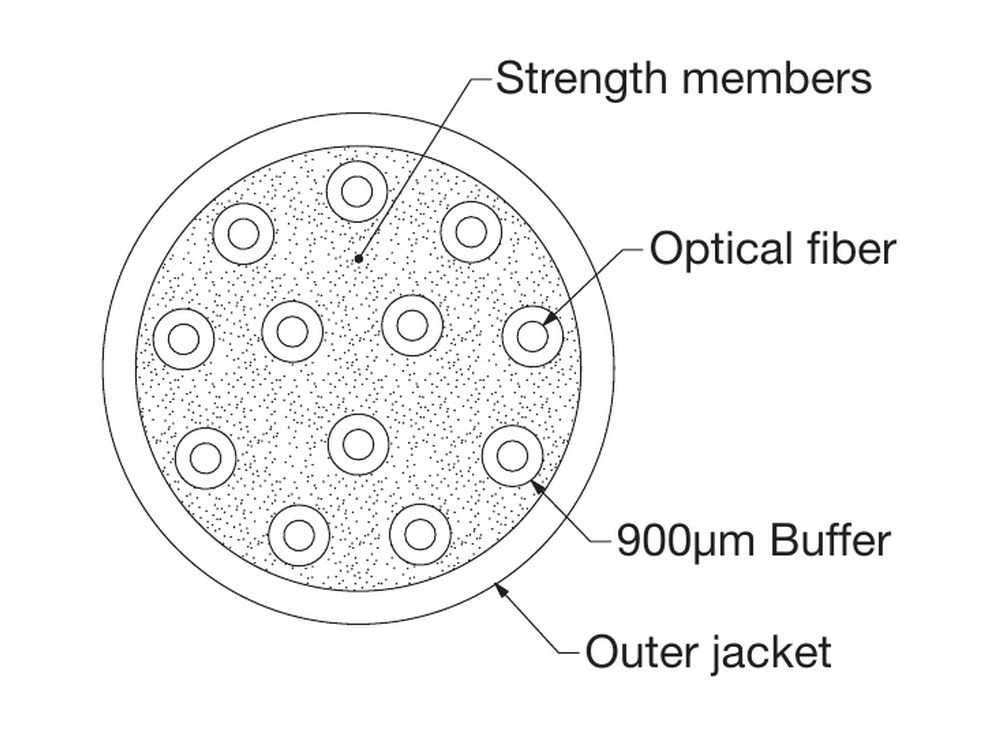

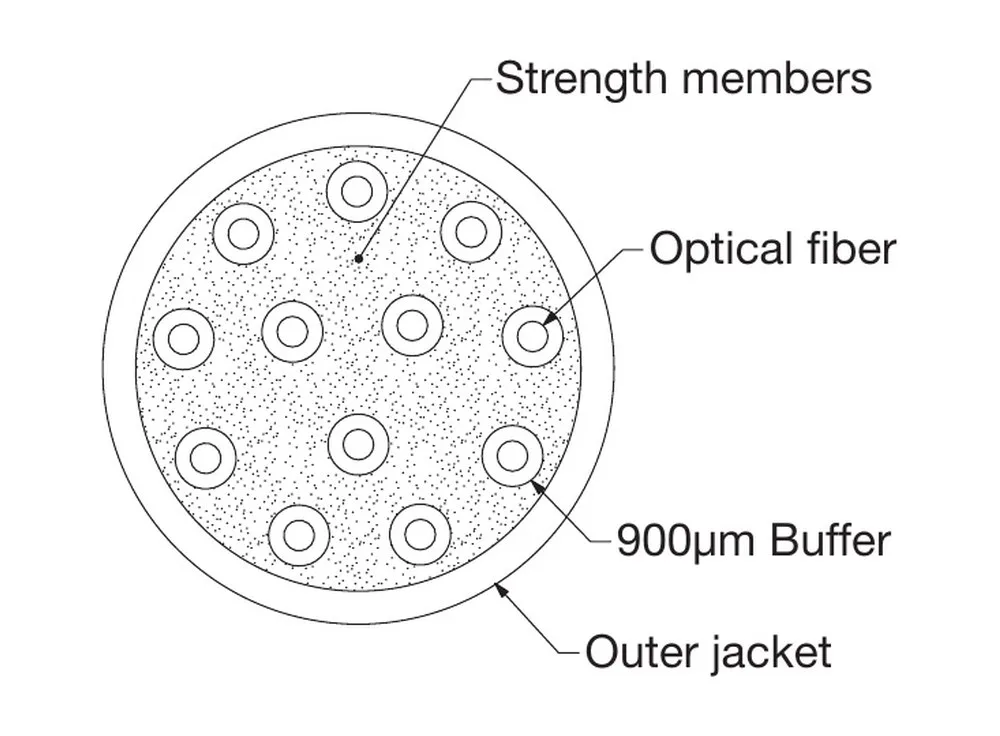

Mặt cắt cáp Opti-Core sợi bọc chặt trong line card của Panduit.

Spec sheet ghi các tiêu chuẩn của dòng gồm Telcordia GR-409-CORE cho cáp quang trong nhà, ISO 11801 cho hệ cáp chung tại tòa nhà khách hàng, IEC 60332 về chậm cháy, IEC 61034 và IEC 60754-2 về ít khói, không halogen, cùng RoHS.

Đầu ST OptiCam và phụ kiện thi công

Lớp đệm 900 µm giúp lắp đầu nối ngay tại hiện trường. Trong line card D-FBLC3, Panduit có đầu ST OptiCam đánh bóng sẵn FST2MCXAQ (simplex) cho sợi 50/125 µm tối ưu laser OM3/OM4: ferrule gốm zirconia, mặt PC, thân màu tự nhiên, chụp màu aqua, suy hao chèn trung bình 0,3 dB, suy hao phản xạ trên 26 dB. Hãng ghi cơ chế kẹp cam của OptiCam giữ sợi và lớp đệm tốt hơn, ít nhạy với lực kéo tác động lên sợi.

Ở mục phụ kiện lắp đặt cáp quang, line card liệt kê vòng thu cáp dư WMFS24: vòng thép đường kính 24 inch, màu đen, giữ đúng bán kính uốn cho đoạn cáp dư, treo tường hoặc gắn vào rack 4 trụ, dùng được trong giếng kỹ thuật đứng của tòa nhà, kèm dây dán để buộc cáp.

Ứng dụng

Hãng nêu cáp phù hợp cho trục mạng LAN, trục trung tâm dữ liệu và tuyến giữa các phòng viễn thông; đi trong ống hoặc trên khay; dùng trong nhà, ngoài trời và khu vực cáp vào tòa nhà; tuyến nối giữa các tòa nhà nhờ kết cấu toàn điện môi.

Ba mã 8 sợi trong dòng Opti-Core bọc chặt

Số liệu lấy từ spec sheet FBSP230; ba mã cùng vỏ LSZH màu đen và cùng mức lực cơ học của bản 8 sợi.

Mua FLKLZ08 tại Hợp Nhất

FLKLZ08 nằm trong nhóm cáp quang multimode, mục cáp quang OM4 của danh mục cáp quang. Bản 6 sợi cùng loại sợi là cáp quang OM4 6 sợi Panduit FLKLZ06. Sản phẩm chính hãng có CO, CQ, giao hàng toàn quốc các ngày trong tuần. Giá ở đầu trang chỉ để tham khảo; gửi chiều dài tuyến cáp qua Email hoặc Zalo, Hợp Nhất gửi báo giá chi tiết qua Email trong ngày làm việc. Spec sheet FBSP230 tải tại nút Datasheet.
